Cablaj electric Ducati Multistrada

Acesta include următoarele componente principale:

Far Ducati Multistrada

Faruri cu fază scurtă LED: 2 LED-uri Ostar LE UW U1A4 01.

Faruri LED cu fază lungă: 8 LED-uri Oslon GW CSSRM1. PC. Faruri LED cu direcție: 2 LED-uri Oslon GW CSSRM1. PC.

Lumini de parcare LED: 2 LED-uri STW8Q14C.

Semnalizatoare Ducati Multistrada

Indicatori frontali LED (Europa/SUA): 12 x LED-uri Dominant Primax NAZY-BGH-MN3-1.

Semnalizatoare LED spate (Europa): 1 buc LED AMBER PHILIPS LXM2-PL01.

Indicatori stop (SUA): 1 x lampă RY10W 12V/10W, culoare galben chihlimbar.

Stop spate Ducati Multistrada

Lumini de poziție cu LED-uri: 2 LED-uri OSRAM LA-W5SM-JYKY-24-1.

Lumini de frână LED: 10 LED-uri OSRAM LA-E6SF-BBCB-24-1.

Iluminare LED pentru plăcuța de înmatriculare: 3 LED-uri CREE CLA1A-WKW-CXAYB453.

Proiectoare de ceață Ducati Multistrada

Proiectoare de ceață LED (personalizare Enduro): 1 LED Altilon LAFL-C4S-0850.

Corn.

Comutatoare pentru lumini de frână. Baterie 12 V / 10 Ah

Alternator DENSO 12 V / 500 W. Regulator electronic protejat de o siguranță de 30 A.

Demaror DENSO, 12 V / 0,7 kW.

Siguranțe Ducati Multistrada

1 2 3 4 5 6 7

O

Fig. 334

Douăsprezece siguranțe protejează componentele electrice. Toate siguranțele, cu excepția celei situate pe contactorul electric de aprindere, sunt amplasate în interiorul cutiilor de siguranțe din față și din spate. Fiecare cutie conține o siguranță de rezervă:

– Cutie (A): 7,5 A; 15 A; 25 A.

– Cutie (B): 10 A; 15 A; 25 A.

Consultați utilizarea siguranțelor și curentul nominal în tabelul relevant.

1 2 3 4 5 6 7

B.

Fig. 335

Tabloul de siguranțe din față (A) se află sub scaunul șoferului.

Accesul la siguranțele utilizate este posibil după deschiderea capacului de protecție, pe suprafața căruia sunt indicate procedura de instalare și curentul nominal.

Tabloul de siguranțe din spate (B și siguranțele ABS (C, Fig. 336) se află sub scaunul șoferului.

Scoateți șaua șoferului, vezi pagina 323. Accesul la siguranțe este posibil după îndepărtarea capacului de protecție, pe suprafața căruia sunt indicate procedura de instalare și curentul nominal.

Denumirile cutiei de siguranțe din față (A)
Gen.ConsumatoriSens.
1CHEIE EMS / ABS / IMU5 A
2CHEIE DSB / BBS15 A
3Faruri CHEIE15 A
4––
5Accesorii CHEIE10 A
6+30 Mâini libere25 A
7+30 Diagnosticare / Reîncărcare7,5 A
Denumirile cutiei de siguranțe din spate (B)
Gen.ConsumatoriSens.
1+30 ștafete EMS25 A
2+30 Releu pompă combustibil10 A
3Releu de pornire +307,5 A
Denumirile cutiei de siguranțe din spate (B)
4+30 Tablou de bord10 A
5+30 Sistem cutie neagră (BBS)10 A
6+30 ABS UBMR25 A
7+30 ABS UBMR15 A


Siguranța principală de 30 A a demarorului (C) se află sub șaua șoferului, pe partea dreaptă. Scoateți capacul de protecție pentru a o accesa.

D.

C.

Siguranțele redundante la 30 A (D) sunt amplasate pe contactorul de aprindere; Îndepărtați capacul de protecție pentru a le accesa. O siguranță arsă poate fi identificată printr-un fir rupt al conductorului intern (F).

Informații importante

Pentru a evita un scurtcircuit, siguranțele trebuie înlocuite după ce cheia de contact a fost rotită în poziția OPRIT.

Atenţie

Nu folosiți niciodată siguranțe cu caracteristici diferite de cele prescrise. Nerespectarea acestei reguli poate duce la deteriorarea cablurilor electrice și chiar la incendii.

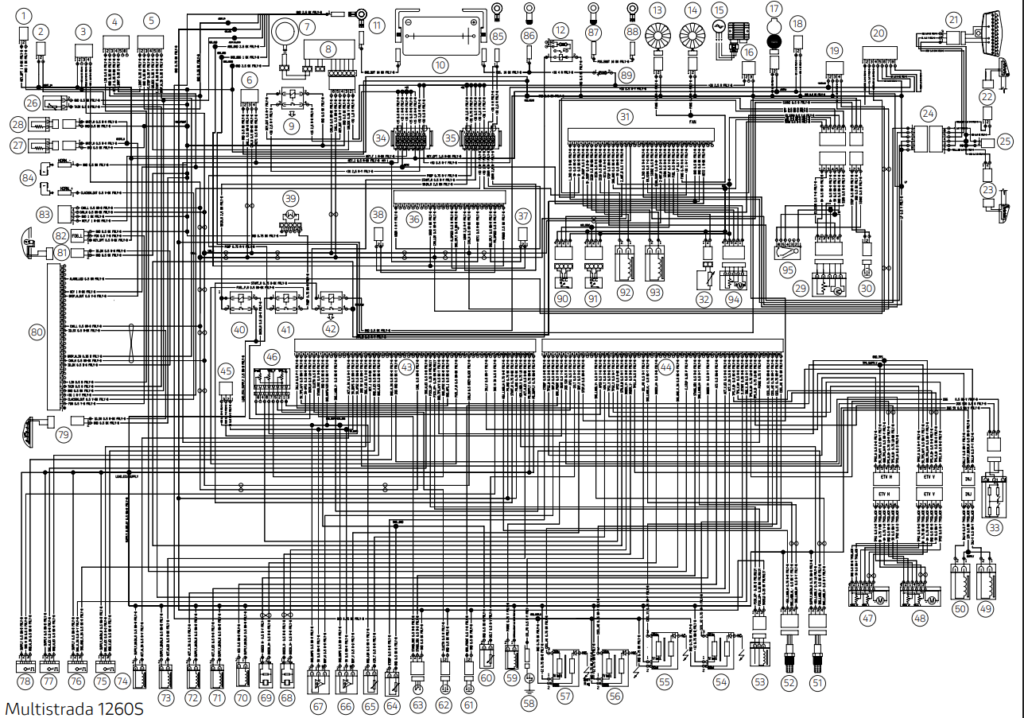

Denumiri pe schema sistemului de cablare/injecție


  1. Priză frontală, 12 V

  2. Navigator

  3. Bluetooth

  4. Comutator stânga

  5. Comutator dreapta

  6. Senzor inerțial

  7. Dispozitiv antifurt

  8. Mâini libere

  9. Releu hands free

  10. Baterie

  11. Împământarea cablurilor electrice

  12. Contactor

  13. Rotor stâng

  14. Rotor dreapta

  15. Alternator

  16. Regulator

  17. Conector USB

  18. Priză spate, 12 V

  19. Sistem de achiziție de date / Diagnosticare

  20. Alarmă antifurt

  21. Stop

  22. Semnal de direcție dreapta spate

  23. Semnal de direcție stânga spate

  24. Cablare spate

  25. Lampă de iluminare a plăcuței de înmatriculare

  26. Senzor de temperatură

  27. Conector mâner încălzit stânga (opțional)

  28. Conector mâner încălzit dreapta (opțional)

  29. Servomotor supapă de ieșire

  30. Lumină de frână spate

  31. Unitate de control pentru motociclete (BBS)

  32. Nivelul benzinei

  33. Ducati Quick Shift (DQS)

  34. Tablou de siguranțe (2)

  35. Tablou de siguranțe (1)

  36. Unitate ABS

  37. Senzor de viteză spate

  38. Senzor de viteză față

  39. Pompă de combustibil

  40. Releul unității principale

  41. Releul pompei de combustibil

  42. Releu de pornire

  43. Conector unitate de injecție A (EMS)

  44. Conectorul B al unității de injecție (EMS)

  45. Senzor de transmisie

  46. Senzor de poziție a manetei de accelerație (APS)

  47. (ETV) Verticală

  48. (ETV) Orizontală

  49. Injector vertical principal

  50. Injector orizontal principal

  51. Senzor de oxigen vertical

  52. Senzor de oxigen orizontal

  53. Senzor RPM/Sincronizare

  54. Bobină secundară cilindrică verticală

  55. Bobină principală a cilindrului vertical

  56. Bobină secundară a cilindrului orizontal

  57. Bobină principală a cilindrului orizontal

  58. Senzor de presiune a uleiului

  59. Supapă de purjare

  60. Temperatura uleiului

  61. Comutatorul lămpii de frână

  62. Comutator ambreiaj

  63. Comutator suport lateral

  64. Senzor de temperatură a motorului

  65. Senzor de temperatură a aerului

  66. Senzor MAP vertical

  67. Senzor MAP orizontal

  68. Senzor de detonație verticală

  69. Senzor de detonație orizontal

  70. Senzor secundar. Aer

  71. Senzor de sincronizare verticală EX

  72. Senzor de temporizare verticală IN

  73. Senzor de sincronizare EX orizontal

  74. Senzor de temporizare orizontală IN

  75. Conector vertical EX Sync

  76. Conector de sincronizare vertical IN

  77. Conector orizontal EX Sync

  78. Conector de sincronizare IN orizontal

  79. Semnal de direcție stânga față

  80. Bord

  81. Semnal de direcție dreapta față

  82. Proiectoare de ceață (opțional)

  83. Faruri față

  84. Corn

  85. El o va face. ABS

  86. El va face. releu de pornire

  87. El o va face. Titular

  88. Starter

  89. Siguranța demarorului

  90. Senzor de accelerație față (pe roată)

  91. Senzor de accelerație față (montat pe cadru)

  92. Acționare furcă față

  93. Acționarea amortizorului spate

  94. Mecanism de pretensionare a arcului amortizorului spate

  95. Senzor de poziție a pendulului

Codarea culorilor firelor

B Albastru

W Alb

V Purple

Bk Black

Galben

R Roșu

Lb Albastru

Gr Gri

G Verde

Bn Brown

O Portocaliu

P Roz
