Volkswagen Touareg 2 го покоління NF і FL випускався у 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 роках. Після цього на складальні лінії концерну Volkswagen надійшло третє покоління Туарег. У даному матеріалі ви знайдете опис запобіжників та реле Volkswagen Tuareg 2 зі схемами блоків і фото прикладами їх виконання. Виділимо запобіжник прикурювача.
Розташування блоків

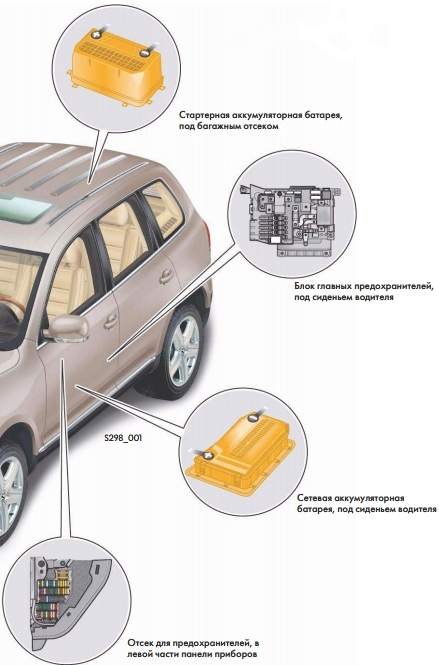

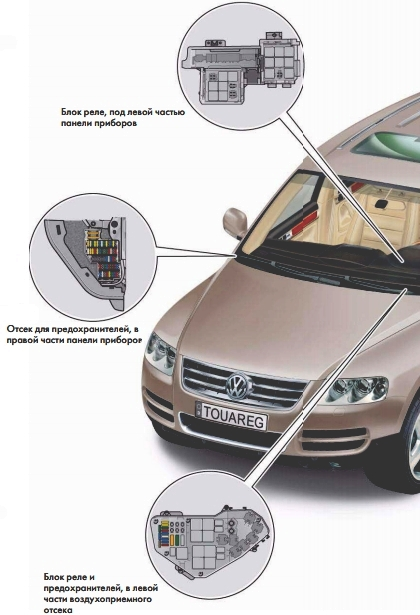

Загальна схема розташування блоків запобіжників та реле
Блоки в салоні

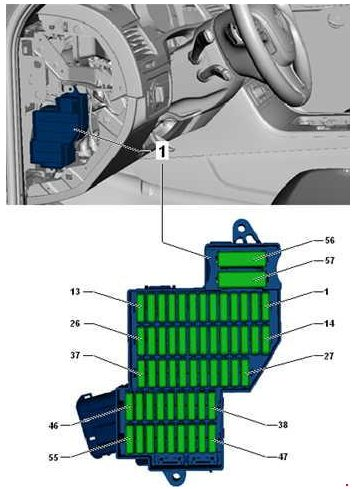

Блок з лівого боку
Блок запобіжників встановлений у лівій частині панелі приладів, з торця, за захисною кришкою.

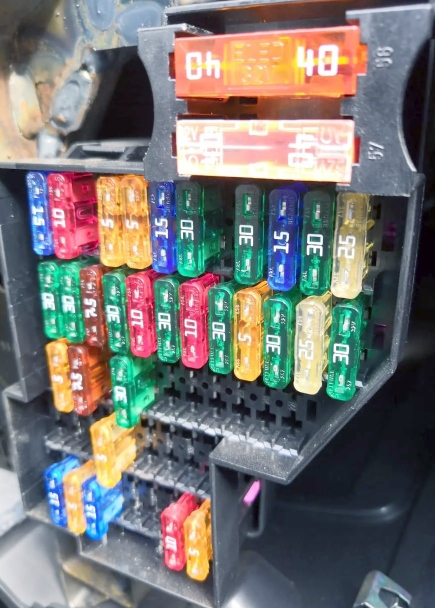

Приклад виконання
Призначення
| 1 | 25А Блок управління регулювання та вентиляції сидіння водія |
| 2 | 30А Блок управління обігрівача |
| 3 | 15/20А Сигнал |
| 4 | 30А Електродвигун склоочисника |
| 5 | 30А Блок управління зсувного люка |
| 6 | 15/30 Блок керування розблокування спинки сидіння |
| 7 | 15А Блок управління електро регульованої кермової колонки |
| 8 | 5/10А Блок керування системи контролю тиску в шинах, Блок керування кермової колонки |
| 9 | 5А Перемикач освітлення, Датчик дощу, Передній модуль для стель, Блок управління системи контролю тиску в шинах |
| 10 | 30А Блок керування шторками люка |
| 11 | 10/15А Нагрівальний елемент рульового колеса, Блок управління рульової колонки |
| 12 | Не використовується |
| 13 | Не використовується |
| 14 | 30А Блок управління бортовою мережею |
| 15 | 25/30А Блок управління бортовою мережею |
| 16 | 30А Блок керування дверима водія |
| 17 | 5/10А Датчик системи охорони салону, Сирена сигналізації, Кінцевий вимикач капота |
| 18 | 30А Блок управління бортовою мережею |
| 19 | 10А Блок керування двигуна |
| 20 | 30А Блок управління бортової мережі, Нагрівальний елемент подушки сидіння водія та пасажира |
| 21 | 10А Реле акумулятора залишкового тепла |
| 22 | 30А Блок управління бортовою мережею |
| 23 | 7,5А Діагностичний роз’єм, Вимикач запалювання та стартера, Діагностичний інтерфейс шин даних, Блок керування ел. блокування рульової колонки |
| 24 | 30А Реле обігріву лівої частини вітрового скла |
| 25 | 30А Реле обігріву правої частини вітрового скла |
| 26 | 15А Вентилятор 1 АКБ |
| 27 | 5А Блок керування сигналізатора низького рівня ОЖ, Реле рівня ОЖ, Блок керування системи регулювання АКБ |
| 28 | 5А Блок керування електроприводу |
| 29 | 5А Регулятор тиску зчеплення автоматизованої КП |
| 30 | 5А Блок керування підсилювача кермового управління, Електричний насос підсилювача кермового управління |
| 31 | Не використовується |
| 32 | 15А Блок керування компресора кліматичної установки |
| 33 | 30А Блок керування лівих задніх дверей |
| 34 | 5А Блок управління відкривання кришки/двері багажного відсіку |
| 35 | 7,5А Блок управління відкривання кришки/двері багажного відсіку |
| 36 | 5А Клавіша електромеханічного гальма стоянки |
| 37 | 15А Вентилятор 2 АКБ |
| 38 | 5А Блок керування електроприводу, Реле вентилятора |
| 39 | 30А Регулятор тиску зчеплення автоматизованої КП |
| 40 | 30А Реле розблокування вентилятора |
| 41 | 10А Блок керування системи регулювання АКБ |
| 42 | 5А Електрохромне внутрішнє дзеркало |
| 43 | 7,5А Ліва фара, Права фара, Регулятор коректора фар |
| 44 | 5А Блок керування підігріву задніх сидінь |
| 45 | 5А Блок управління обробки зображення, Датчик поздовжнього розгойдування, Передня камера допоміжних систем водія |
| 46 | 5А Блок управління асистента зміни смуги руху |
| 47 | 5А Блок управління паркувального асистента, Блок управління відкривання воріт гаража, Діагностичний інтерфейс шин даних, Діагностичний роз’єм |
| 48 | 10А Датчик високого тиску, Витратомір повітря, Блок керування двигуна, Реле стартера, Блок керування двигуна, |
| 49 | 7,5А Блок управління адаптивного круїз-контролю |
| 50 | 5/30А Піропатрон переднатягувача ременя з боку водія |
| 51 | 5А Блок управління сигналізатора низького рівня ОЖ, Реле рівня ОЖ |
| 52 | 15А Електродвигун очищувача заднього скла |
| 53 | 5А Блок управління системи адаптивного освітлення та коректора фар, Блок управління рульової колонки, Блок управління бортової мережі |
| 54 | 15А Ліва фара |
| 55 | 5А Блок управління сигналізатора низького рівня ОЖ, Реле рівня ОЖ |
| 56 | 40А Реле компресора системи регулювання дорожнього просвіту |
| 57 | 40А Припливний вентилятор |

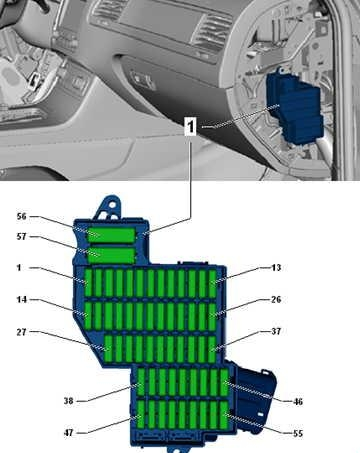

Блок з правого боку
Ще один блок із запобіжниками знаходиться в торці правої частини панелі приладів, за захисною кришкою.
Схема
Позначення
| 1 | Не використовується |
| 2 | 15А Блок управління системи регулювання дорожнього просвіту |
| 3 | 10А Блок управління блокування міжколесного диференціала |
| 4 | 30А Блок управління блокування міжколесного диференціала |
| 5 | 15/25А Блок керування розпізнавання причепа |
| 6 | 15А Блок керування розпізнавання причепа |
| 7 | 15/25А Блок керування розпізнавання причепа |
| 8 | 15/25А Блок керування розпізнавання причепа |
| 9 | 30А Блок керування задніх правих дверей |
| 10 | Не використовується |
| 11 | 30А Блок керування дверей переднього пасажира |
| 12 | Не використовується |
| 13 | 15А Блок керування розпізнавання причепа |
| 14 | 10А Блок управління подушок безпеки, СУ системи визначення зайнятості сидіння |
| 15 | 10А Блок управління роздавальної коробки |
| 16 | 5А Блок керування електромеханічного гальма стоянки, Панель керування для регулювання дорожнього просвіту, нагрівальний резистор жиклерів склоомивача, Клавіша відключення ASR і ESP, Блок керування ABS, Клавіша асистента руху на спуску, Клавіша електромеханічного гальма стоянки, Клавіша AUTO HO |
| 17 | 15А Права фара |
| 18 | 30А Піропатрон переднатягувача ременя 2 з боку переднього пасажира |
| 19 | 5А Перемикач Tiptronic, Багатофункціональний перемикач, Блок керування автоматичної коробки передач |
| 20 | 25А Блок управління регулювання положення сидіння переднього пасажира, Блок управління сидіння водія та пасажира |
| 21 | 25А Блок керування підігріву задніх сидінь, Задня панель керування та індикації кліматичної установки |
| 22 | Не використовується |
| 23 | 25А Блок керування дверей багажного відсіку |
| 24 | 10А Блок керування Climatronic, Задня панель керування та індикації кліматичної установки |
| 25 | 5А Блок керування камери зовнішнього спостереження, Блок керування камери заднього виду |
| 26 | 30А Реле обігріву заднього скла |
| 27 | 5А Пристрій прийому радіосигналу додаткового рідинного обігрівача |
| 28 | 5/20А Реле гідравлічного насоса КП, Блок керування роздавальної коробки, Блок керування автоматичної коробки передач (До листопада 2012 року) |
| 29 | 30А Блок керування ABS |
| 30 | 5А Перемикач Tiptronic |
| 31 | 20/30А Центральний блок керування систем комфорту |
| 32 | 30А Задній вентилятор припливний |
| 33 | 30А Центральний блок керування систем комфорту |
| 34 | Не використовується |
| 35 | 5А Блок управління системи відстеження місцезнаходження автомобілів |
| 36 | 30А Центральний блок керування систем комфорту |
| 37 | 20А Блок керування АКП, Реле гідравлічного насоса КП |
| 38 | 15А Прикурювач, Розетка 12 В 2, Блок управління підігріву задніх сидінь (До серпня 2014 року) |
| 39 | 15А Додаткові розетки на 12 В |
| 40 | 20/30А Інвертор з розеткою, 12 В – 230 В |
| 41 | 10А Роз’єм 2 для підключення зовнішніх аудіопристроїв |
| 42 | 5А Блок управління розпізнавання причепа |
| 43 | 10А Блок управління блокування міжколесного диференціала |
| 44 | 5А Датчик забруднення повітря |
| 45 | 30А Стабілізатор напруги |
| 46 | 30А Стабілізатор напруги |
| 47 | 10А Блок управління електронною інформаційною системою |
| 48 | 30А Блок керування цифрової аудіосистеми |
| 49 | Не використовується |
| 50 | 5А ТВ-тюнер, Блок керування електроніки керування мобільного телефону |
| 51 | 20А Головний пристрій |
| 52 | 5А Блок управління комбінації приладів -J285- |
| 53 | 5А DVD-чейнджер |
| 54 | 5А Інтерфейс для зовнішніх мультимедійних пристроїв -R215- |
| 55 | Не використовується |
| 56 | 40А Блок керування ABS |
| 57 | 40А Блок управління електромеханічного гальма стоянки, Блок управління роздавальної коробки |
У 2-му поколінні фольксваген туарег за передній прикурювач відповідає запобіжник номер 38 на 15А, а за додаткові номер 39.

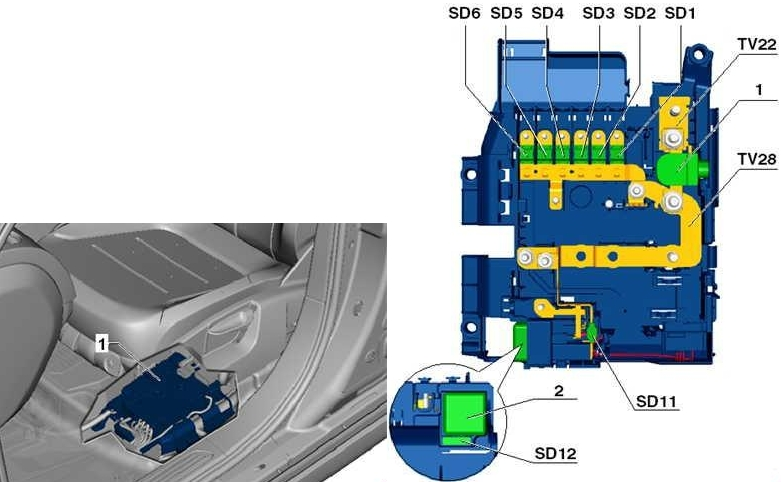

Блок під сидінням водія
Опис
| 1 | 100А Блок запобіжників |
| 2 | 50А Блок керування системи регулювання дорожнього просвіту |
| 3 | 100А Блок запобіжників |
| 4 | 80А Блок запобіжників |
| 5 | 40А Блок запобіжників |
| 6 | 50А Реле розеток, Блок запобіжників |
| 7 | 60А Блок запобіжників, Задній припливний вентилятор |
| 8 | 60А З’єднувач проводів, Реле електроживлення клеми 30 |
| 9 | 125А Блок запобіжників |
| 10 | 60/150А Нагрівальний елемент додаткового повітряного обігрівача, Реле гідравлічного насоса КП |
| 11 | 40А Реле електроживлення клеми 15 |
| 12 | 5А Діагностика |

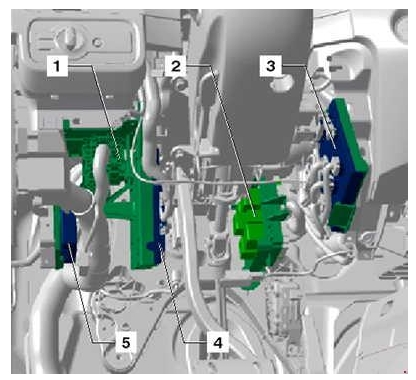

Блоки з реле
У районі кермової рейки, у нижній частині панелі приладів, розташовані такі блоки.
Призначення блоків
- Блок запобіжників та реле 1
- Блок запобіжників та реле 2
- Блок управління бортовою мережею
- Центральний блок управління систем комфорту
- Блок управління паркувального помічника
Блок запобіжників та реле 1
Схема
Розшифровка
| E1 | Реле обігріву лівої частини вітрового скла (643) |
| E2 | Реле обігріву правої частини вітрового скла (643), Блок управління сигналізатора низького рівня ОЖ (422) |
| E3 | Реле розеток (100) |
| E4 | Реле гідравлічного насоса КП (644) |
| E5 | Реле акумулятора залишкового тепла (404), Реле рівня охолоджувальної рідини (646) |
| E6 | Реле розблокування вентилятора (449) |

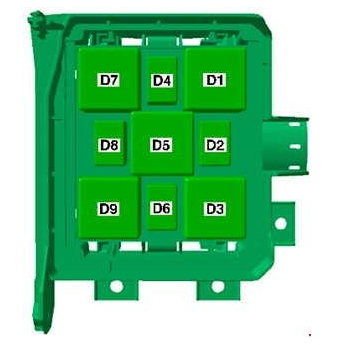

Блок запобіжників та реле 2
Схема
Позначення реле
| 1 | Реле компресора системи регулювання дорожнього просвіту (373) |
| 2 | Реле рівня охолоджуючої рідини (404), Реле акумулятора залишкового тепла (646) |
| 3 | Реле обігріву лівої частини вітрового скла (645) |
| 4 | Реле звукового сигналу (395) |
| 5 | Реле гідравлічного насоса КП-(100), Реле розеток (644) |
| 6 | Реле гідравлічного насоса КП (404), Реле гідравлічного насоса КП (646) |
| 7 | Реле обігріву заднього скла (643) |
| 8 | Реле розблокування вентилятора (646) |
| 9 | Блок управління сигналізатора низького рівня ОЖ (422), Реле обігріву правої частини вітрового скла (645) |

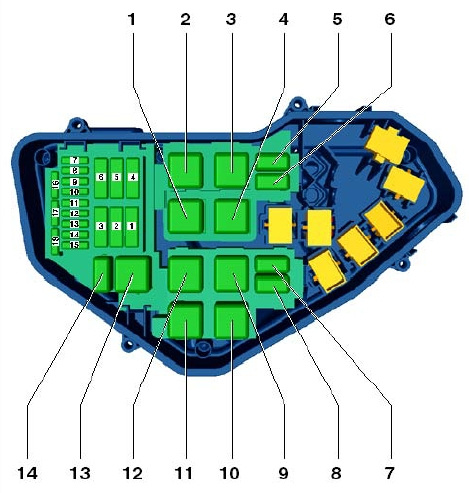

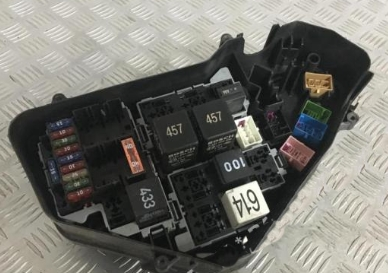

Блок під капотом

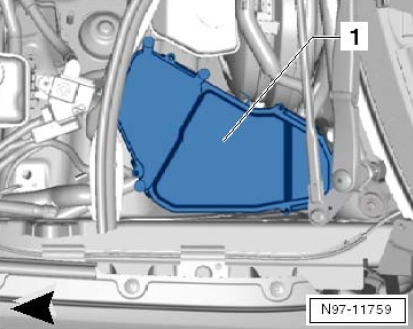

Під капотом блок із запобіжниками та реле знаходиться в монтажному блоці, у водовідвідному коробі зліва.
Розшифрування запобіжників
| 1 | 40А Реле стартера, Стартер |
| 2 | Не використовується |
| 3 | 40А Реле насоса вторинного повітря |
| 4 | 30А Реле вакуумного насосу |
| 5 | Не використовується |
| 6 | Не використовується |
| 7 | 15А Регулятор тиску палива, Клапан дозування палива, Котушка запалювання |
| 8 | 10А Насос радіатора системи рециркуляції ОГ |
| 9 | 30А Блок керування двигуна |
| 10 | 10А Блок управління вентилятора радіатора, Блок управління свічок розжарювання, Реле додаткового насоса системи охолодження, Вимикач стоп-сигналів, Перемикаючий клапан радіатора системи рециркуляції ОГ, Блок дросельної заслінки, Клапан ОЖ контура головки блоку циліндрів, Клапан регулювання тиску масла, Термостат електронного |
| 11 | 5А Датчик рівня та температури олії |
| 12 | 10А Реле додаткового насоса системи охолодження, Реле акумулятора залишкового тепла, Циркуляційний насос ОЖ |
| 13 | 25А Блок керування паливного насоса |
| 14 | 15/30А Насос відновника, Модуль оцінки рівня відновника, Блок управління двигуна 2 |
| 15 | 10/30А Реле електроживлення клеми 30, Блок керування двигуна |
| 16 | 30А Блок управління системи обігріву відновника |
| 17 | 15А Нагрівальний елемент лямбда-зонда |
| 18 | 10А Нагрівальний елемент лямбда-зонда |
Призначення реле
- Блок управління свічок розжарювання (457)
- Реле електроживлення електронних компонентів двигуна (645)
- Реле вторинного насоса (100)
- Головне реле (614)
- Резерв
- Реле додаткового насосу системи охолодження (404)
- Резерв
- Резерв
- Реле стартера (100)
- Реле підсилювача гальм (100)
- Резерв
- Резерв
- Реле 2 стартери (433)
- Резерв
