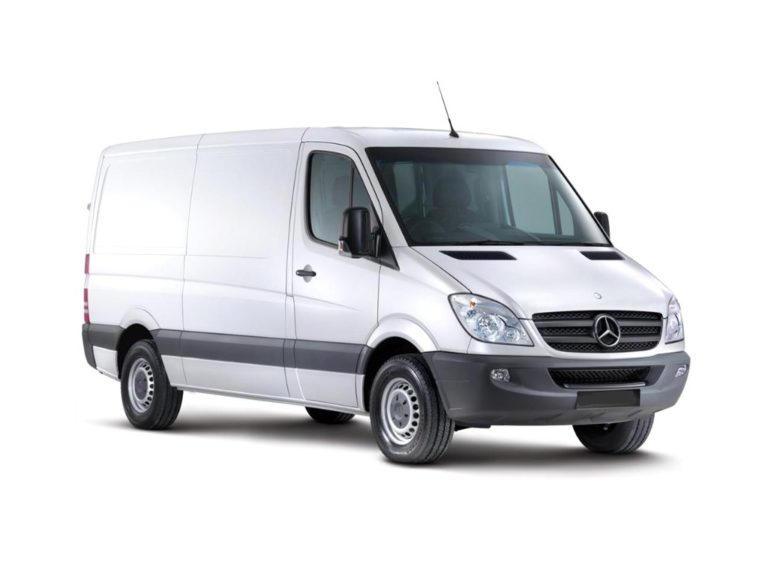

Mercedes-Benz Sprinter 906 представляє 2 покоління модельного ряду Mercedes Sprinter. Роки виробництва: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 та 2017 з різними варіантами двигуна (411, 511,
515 CDI та. У даному матеріалі ви знайдете інформацію про місця розташування електронних блоків управління, описом запобіжників та реле Мерседес Спрінтер 906 зі схемами блоків та фото прикладами їх виконання. Виділимо запобіжники, які відповідають за прикурювач.
Розташування блоків

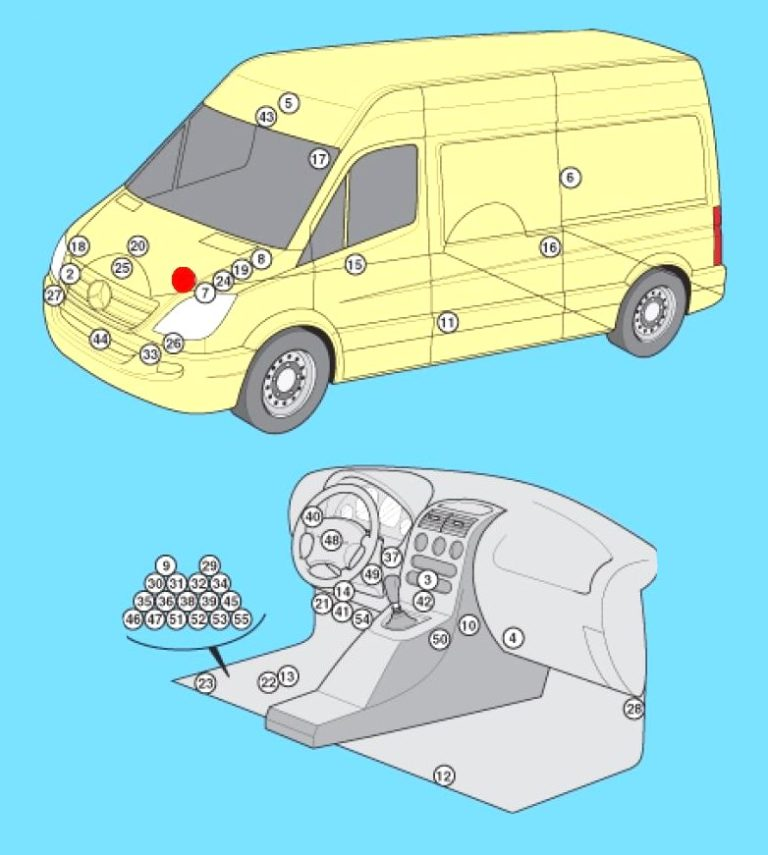

Загальна схема розташування блоків
Опис
| 1 | Електронний блок керування ABS |
| 2 | Реле електродвигуна вентилятора конденсатора кондиціонера |
| 3 | Електронний блок керування кондиціонером – в панелі керування обігрівачем |
| 4 | Блок керування електродвигуном вентилятора кондиціонера /опалювача – поряд з електродвигуном вентилятора |
| 5 | Підсилювач сигналу антени |
| 6 | Блок керування пневмопідвіскою – стійка «0» |
| 7 | Сирена протиугінної системи – моторний відсік, ліва частина |
| 8 | Додаткова акумуляторна батарея – моторний відсік, ліва частина |
| 9 | Реле додаткового акумулятора |
| 10 | Блок керування додатковим обігрівачем (тип 1) |
| 11 | Блок керування додатковим обігрівачем (тип 2) |
| 12 | Блок управління додатковим обігрівачем (тип З) – у блоці обігрівача |
| 13 | Акумуляторна батарея |
| 14 | Діагностичний роз’єм (DLC) |
| 15 | Блок керування електро обладнанням дверей, з боку водія |
| 16 | Блок управління електро обладнанням лівих задніх дверей |
| 17 | Блок керування електро обладнанням правих задніх дверей |
| 18 | Електронний блок керування двигуном (дизель) – двигун 651 |
| 19 | Електронний блок керування двигуном (дизель) — крім двигуна 651 |
| 20 | Електронний блок керування двигуном (бензин) – на двигуні |
| 21 | Блок запобіжників / реле, панель приладів |
| 22 | Блок запобіжників / реле, простір для ніг |
| 23 | Блок запобіжників / реле, під сидінням |
| 24 | Блок управління свічками розжарювання – двигун 646 |
| 25 | Блок управління свічками розжарювання – крім двигуна 646 |
| 26 | Блок керування фарами, ліво (ксенонові фари) |
| 27 | Блок управління фарами, право (ксенонові фари) |
| 28 | Блок управління коректором фар – стійка «А» |
| 29 | Реле обігрівача заднього скла. |
| 30 | Реле обігрівача заднього скла 2 (з протиугінною системою) |
| 31 | Реле обігрівача лобового скла |

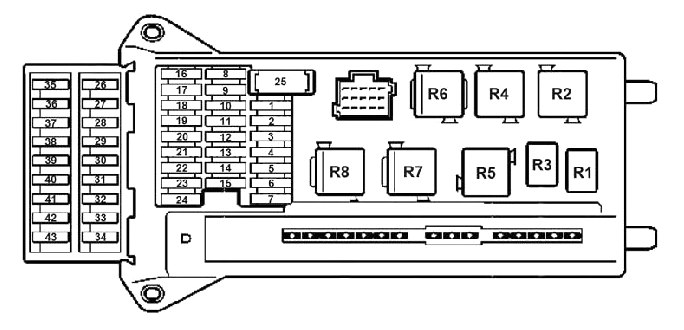

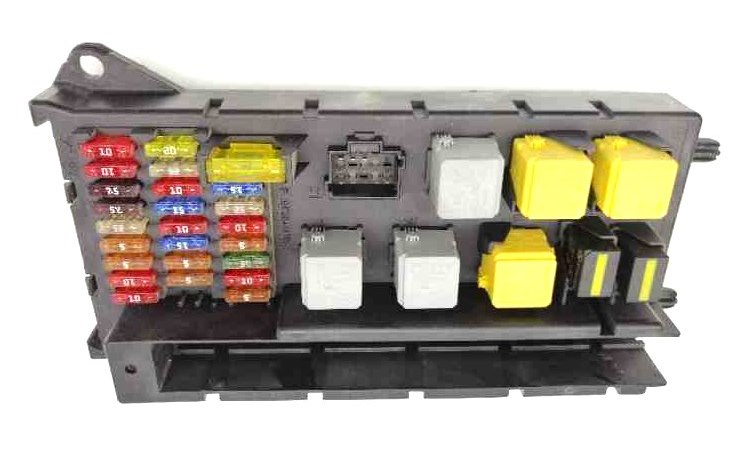

Блок запобіжників та реле під панеллю

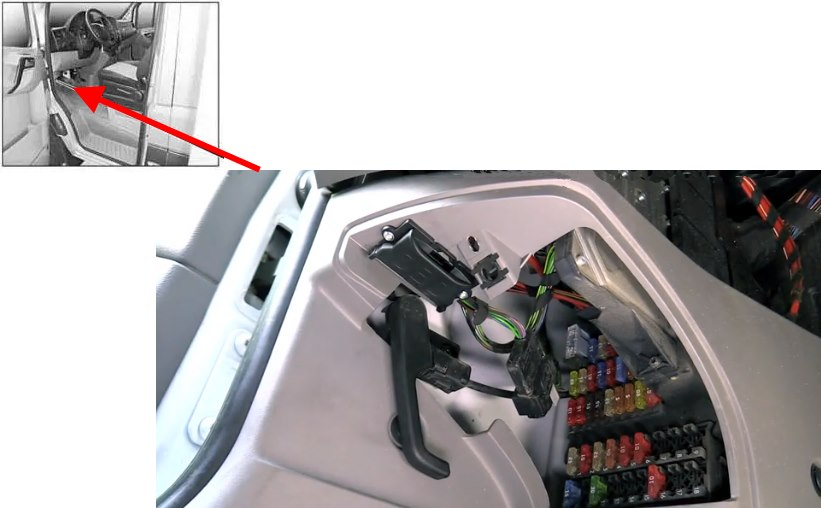

Під панеллю приладів, у просторі для ніг на лівій стороні автомобіля, за захисною кришкою знаходиться основний блок із запобіжниками та реле. Для доступу треба повернути кріплення всередині кришки.
Позначення
| 1 | 15A Звуковий сигнал |
| 2 | 25A Блокування рульової колонки (ELV), електронний вимикач запалювання та стартера (EZS) |
| 3 | 10A Клема 30z (бензинові двигуни), електронний вимикач запалювання та стартера (EZS), комбінація приладів |
| 4 | 5A Перемикач світла (LDS), блок перемикачів на центральній консолі (OBF; клема 30) |
| 5 | 30A Передній склоочисник |
| 6 | 15A Паливний насос |
| 10A Керування двигуном, клема 87 (5) (автомобілі з кодом MI6/XM0) | |
| 7 | 5A Модуль труби колонки рульового керування (MRM) |
| 8 | 20A Керування двигуном, клема 87 (2) |
| 9 | 20A Управління двигуном, клема 87 (3) (автомобілі з бензиновим двигуном) |
| 25A Керування двигуном, клема 87 (3) (автомобілі з дизельним двигуном) | |
| 20A Управління двигуном, клема 87 (1) (автомобілі з кодом MI6/XM0) | |
| 10 | 10A Керування двигуном, клема 87 (4) |
| 11 | 15A Клема 15R |
| 12 | 10A Подушка безпеки, клема 15R |
| 13 | 15A Аудіомодуль, прикурювач , освітлення ящика рукавички, вантажопідйомний борт виробника кузова, гніздо електроживлення PND (мобільна навігаційна система) |
| 14 | 5A Перемикач світла (LDS), комбінація приладів, діагностичний роз’єм, деактивування сигналізатора руху заднім ходом, система захисту від крадіжки з відстеженням автомобіля , клема 15 |
| 15 | 5A Система регулювання кута нахилу фар (LWR), система опалення в передній частині автомобіля |
| 16 | 10A Керування двигуном, клема 87 (1) |
| 17 | 10A Подушка безпеки |
| 18 | 7,5A Клема 15, вимикач стоп-сигналу |
| 19 | 7,5A Внутрішнє освітлення, клема 30 |
| 20 | 25A Клема 30, правий передній склопідйомник, модуль реєстрації та збудження сигналів |
| 21 | 5A Блок керування двигуна, клема 15 |
| 22 | 5A ABS, ESP, клема 15 |
| 23 | 20/25A Стартер, клема 50 |
| 10A Керування двигуном, клема 87 (6) (автомобілі з кодом MI6/XM0) | |
| 24 | 10A Компоненти двигуна, клема 15 (дизельні двигуни) блок управління (автомобілі з двигуном на природному газі NGT) |
| 25 | 25A Розетка передньої панелі |
| 26 | 25A Блок керування дверима водія |
| 27 | 10A Діагностичний роз’єм |
| 28 | 25A Тормозна система (клапани) |
| 29 | 40A Тормозна система (підкачувальний насос) |
| 30 | 7,5/10A Електродвигуни клема 87 (5) (7.5А – M272, OM651; 10А – OM642) |
| 31 | 7,5/10A Електродвигуни клема 87 (6) (7.5А – OM651, M271, M272 ; 10А – OM642) |
| 32 | 30A Фаро очищувач |
| 33 | 15A Протиугінна сигналізаційна система (EDW), проблисковий маячок/СГУ |
| 34 | 10A Резерв (до 03/07) |
| 10A Модуль додаткових покажчиків повороту | |
| 35 | 15A Радіоприймач 1 DIN |
| 20A Радіоприймач 2 DIN | |
| 36 | 7,5A Мобільний телефон, тахограф, тримач навігаційної системи |
| 37 | 30A Вентилятор у передній частині салону, система додаткового опалення, ступінь вентилятора 1 |
| 38 | 7,5A Таймер системи додаткового опалення, радіоприймач, електрообладнання для до укомплектації – гніздо за нормою DIN, система FleetBoard, прилад захисту від крадіжки з відстеженням автомобіля |
| 39 | 30A Підігрів сидіння |
| 40 | 10A Електрообладнання кузова, сторонні виробники |
| 5A Блок управління гальмівною системою | |
| 41 | 10A Кондиціонер спереду, CD-чейнджер, система опалення, система опалення задньої частини салону |
| 42 | 7,5/10A Датчик руху, комфортне освітлення, супутниковий радіоприймач, лампа для читання та ліхтар освітлення вантажного відсіку, освітлення багажної секції |
| 43 | 7,5A Кондиціонер у задній частині салону |
| Реле | |
| R1 | Реле звукового сигналу |
| R2 | Реле переднього склоочисника, режим 2 |
| Реле склоочисників, ступінь 1/2 | |
| R3 | Реле паливного насосу |
| Реле стартера, клема 15 (автомобілі з кодом MI6/XM0) | |
| R4 | Реле переднього склоочисника, режим 1 |
| Реле вкл. / Вимк. склоочисників | |
| R5 | Реле стартера, клема 50 |
| R6 | Реле, клема 15R |
| R7 | Реле керування двигуном, клема 87 |
| R8 | Реле, клема 15 |
Блоки запобіжників та реле під сидінням

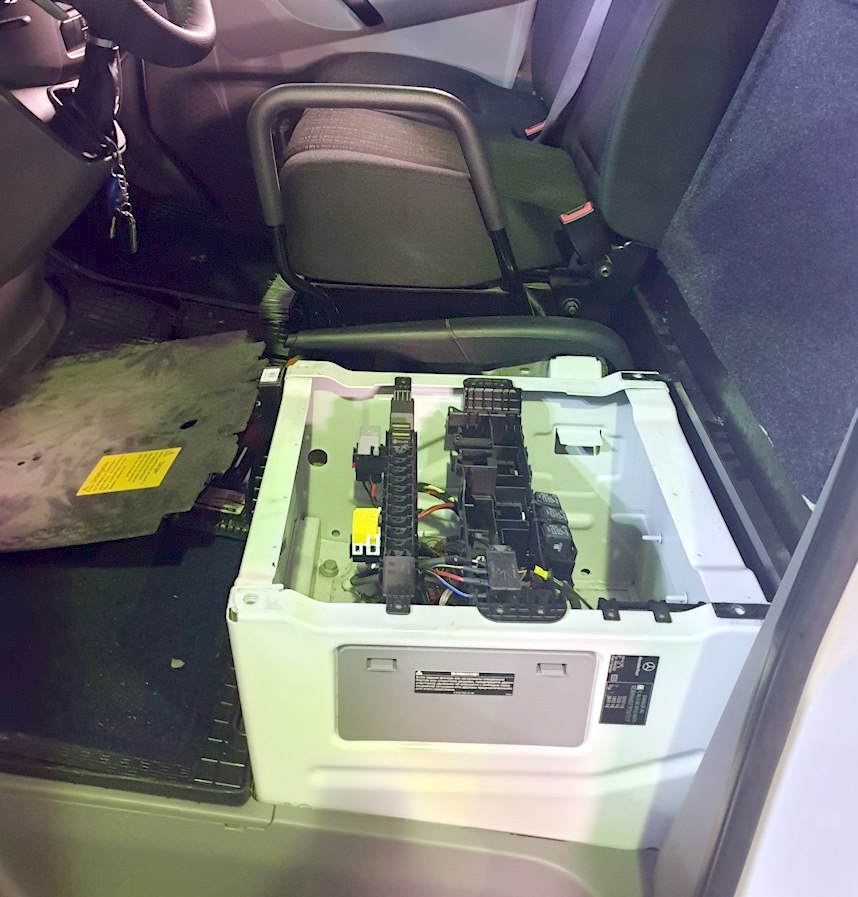

З лівого боку, під сидінням водія, встановлені кілька блоків із запобіжниками та реле.
Блок запобіжників та реле збоку сидіння
Для доступу необхідно прибрати захисну кришку.
Варіант 1

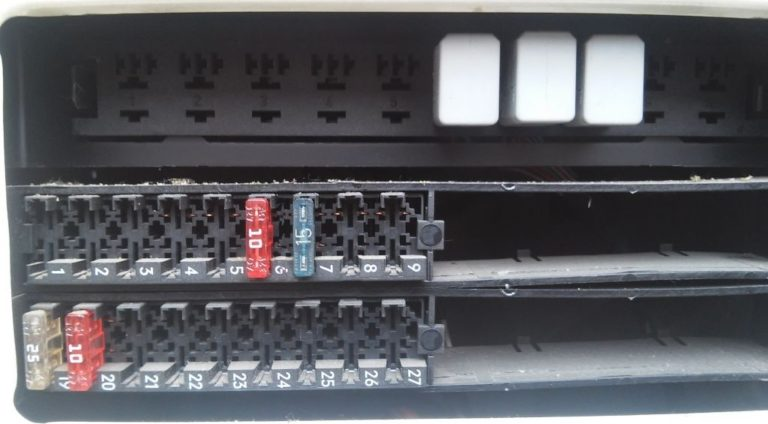

Фото приклад

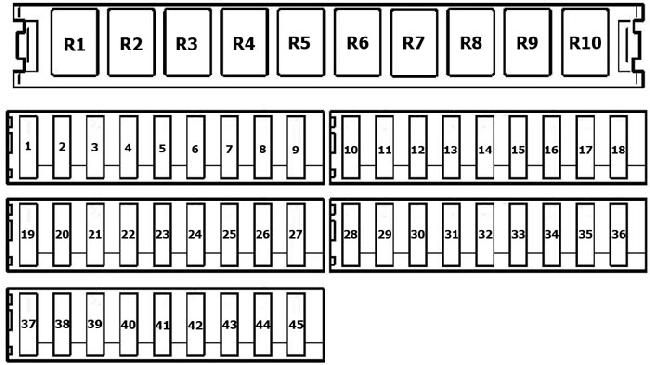

Призначення
| 1 | 5A Регулювання положення дзеркал, реле обігріву заднього скла |
| 2 | 30A Задній склоочисник |
| 3 | 5A Таймер обігрівача, відеокамера заднього ходу, перемикач на нейтральну передачу (при системі полегшення торкання з місця, повному приводі та функції продовження роботи двигуна), електрообладнання для доукомплектації – гніздо DIN (дах), система FleetBoard, система захисту від крадіжки з відстеженням автомобіля, |
| 4 | 7,5A Тахограф, система автоматичного регулювання частоти обертання (ADR), механізм відбору потужності, сполучний пристрій для причепа (AAG) |
| 5 | 10A Блок управління системою перемикання передач (EGS), клема 87 |
| 5A Функція пуску, вимикання двигуна ECO, перемикач капота | |
| 6 | 5A Повний привід |
| 10A Повний привід, система регулювання дорожнього просвіту (ENR), додатковий масляний насос | |
| 7 | 7,5/10/15A Модуль важеля керування АКПП (EWM) |
| 8 | 10A Самоскид із перекиданням кузова на три сторони/вантажопідйомний борт, клема 15, PARKTRONIC |
| 9 | 15A СГУ/вентилятор у даху |
| 7,5A Муфта компресора системи кондиціонування повітря, попереджувальний зумер, що відключається, для сигналізатора руху заднім ходом | |
| 10 | 25A Устаткування кузова, клема 30 |
| 11 | 15A Устаткування кузова, клема 15 |
| 12 | 10A Обладнання кузова, клема D+ |
| 13 | 10A Додатковий модуль покажчиків сигналу повороту (до 03/07) |
| 30A Кондиціонер в задній частині салону | |
| 20A Паливний насос FSCM (контрольний модуль вимірювання рівня палива) | |
| 15A Реле паливного насоса без FSCM (автомобілі з кодом MI6/XM0) | |
| 14 | 20A Розетка причепа |
| 15 | 25A З’єднувальний пристрій для причепа (AAG) |
| 16 | 7,5A Система контролю тиску в шинах (RDK), Parktronic |
| 17 | 25A Блок керування параметром спецмодуля (PSM) |
| 18 | 25A Блок керування параметром спецмодуля (PSM) |
| 19 | 5/10A Стельова блок-панель керування (DBE) |
| 25A Підйомно-зсувний люк, стельова блок-панель керування (DBE) | |
| 10A Система «ERA-GLONASS» | |
| 20 | 7,5A Контурні ліхтарі, освітлення номерного знака, ідентифікаційний ліхтар |
| 21 | 30A Обігрів заднього скла без EDW (протиугінна сигналізаційна система) |
| 15A Обігрів заднього скла з EDW (протиугінна сигналізаційна система) | |
| 22 | 15A Обігрів заднього скла |
| 20A Гніздо електроживлення автомобіля | |
| 23 | 10A Електроустаткування кузова, сторонній виробник |
| 15A Розетка в задній частині салону, ліворуч | |
| 24 | 15A Розетка короба сидіння водія |
| 25 | 15A Розетка в задній частині салону праворуч |
| 26 | 25A Додатковий рідинний обігрівач |
| 27 | 25A Додатковий підігрівач |
| 20A Додатковий повітряний обігрівач | |
| 28 | 30A Кондиціонер у задній частині салону (до 03/07) |
| 7,5A CNG, клема 87 | |
| 25A Реле стартера SRB (блок запобіжників та реле; автомобілі без буферної акумуляторної батареї) | |
| 25A Стартер за підтримки бортової мережі за рахунок додаткової акумуляторної батареї | |
| 29 | 10/30A Повний привід |
| 7,5A Клема 87 (7) газопаливна система, автомобілі з двигуном на природному газі NGT | |
| 30 | 30A Пневмопідвіска (компресор), підсилювач гальмівного приводу (для країн Північної Америки) |
| 10A Привід на всі колеса (компресор) | |
| 15A Вентилятор додаткового теплообмінника | |
| 31 | 15/30A Зсувні двері зліва, вентилятор у задній частині салону |
| 15A Підсилювач механізму закривання зсувних дверей, зліва | |
| 32 | 10A Keyless Entry |
| 5A Система SCR – реле управління системи нейтралізації відпрацьованих газів | |
| 33 | 30A Двері зсуву праворуч, блок підвіски (ENR) |
| 15A Підсилювач механізму закривання зсувних дверей, праворуч | |
| 34 | 30A Ліві зсувні двері (до 03/07) |
| 20A Система SCR – система опалення 1, відновник AdBlue®, автомобілі з системою нейтралізації відпрацьованих газів дизельного двигуна | |
| 35 | 30A Гальмівний бустер |
| 5A Система SCR – система опалення 2, відновник AdBlue®, автомобілі з системою нейтралізації відпрацьованих газів дизельного двигуна | |
| 36 | 15A Система SCR – керування та система опалення 3, відновник AdBlue®, автомобілі з системою нейтралізації відпрацьованих газів дизельного двигуна |
| 37 | 5A Система COLLISION PREVENTION ASSIST / FCW (система попередження про зіткнення спереду) |
| 5A Сигналізація перебудови / BSM (система контролю мертвої зони) | |
| 38 | 10A Мультифункціональна відеокамера (MK) із системою адаптації фар дальнього світла з функцією попередження про з’їзд зі смуги руху |
| 39 | 7,5A Електрообладнання кузова (розвізна експлуатація), посилена система кондиціювання повітря в задній частині автомобіля |
| 15A Стельовий вентилятор, сирена | |
| 40 | 15A Зарядний струм від буферної акумуляторної батареї (автомобілі з буферною акумуляторною батареєю) |
| 41 | 7,5A SAM (модуль реєстрації та збудження сигналу) опорна напруга буферної акумуляторної батареї |
| 42 | 30A Система кондиціювання повітря у задній частині автомобіля |
| 43 | 10A Електрична підніжка/зсувні двері, праворуч |
| 44 | 10A Електрична підніжка / зсувні двері, ліворуч |
| 45 | 5A Електрична підніжка, модуль керування та попереджувальний зумер |
| Реле | |
| R1 | Реле кл. D+ виробника кузова |
| R2 | Реле кл. 15 виробника кузова |
| R3 | Реле освітлення |
| Реле вантажопідйомного борту | |
| R4 | Реле фароомивача |
| R5 | Реле проблискового маячка |
| R6 | Реле звукового сигналу EDW (EDW – протиугінна сигналізаційна система) |
| R7 | Не використовується |
| R8 | Реле СГУ |
| R9 | Реле циркуляційного насосу |
| R10 | Не використовується |

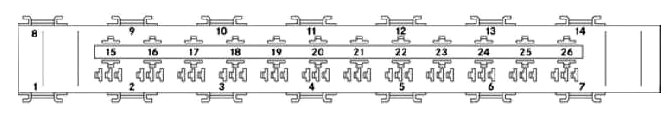

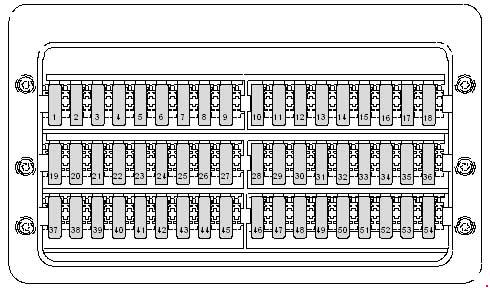

Варіант 2
Розшифровка
| 1 | 5А Панель управління склопідйомниками у двері водія Реле 2 обігріву заднього скла |
| 2 | 30А Електродвигун очищувача заднього скла в дверях |
| 3 | 5А Таймер Вимикач нейтрального положення КП Панель індикації Камера заднього виду |
| 4 | 7,5А Перемикач для регулювання робочих обертів Контрольний датчик коробки відбору потужності Блок керування розпізнавання причепа Блок керування тахографа |
| 5 | 5/10А Селектор Блок керування хутром. КП з електронним управлінням Кінцевий вимикач капота (з листопада 2011 року) |
| 6 | 5/10А Нагрівальний резистор системи вентиляції картера двигуна Блок управління системи регулювання АКБ (з травня 2011 до травня 2013) |
| 7 | 10А Нагрівальний елемент паливного фільтра |
| 8 | 5/10А Клавіша перекидального пристрою Блок управління асистента паркувального (з травня 2013) Реле спецнадбудов, кл. 15(до листопада 2011) Роз’єм, 6-контактний -T6ah- Роз’єм, 7-контактний -T7f- (з’єднувальна колодка вантажопідйомного борту) |
| 9 | 15А Вимикач вентилятора у даху для припливної вентиляції вантажного відсіку (до листопада 2011) Реле сирени (до листопада 2011) Не використовується (з листопада 2011) |
| 10 | 25А Для виробника надбудов та спецобладнання |
| 11 | 15А Реле спецнадбудов, кл. 15 |
| 12 | 10А Реле спецнадбудов, кл. 61 |
| 13 | Резерв |
| 14 | 20А Роз’єм, 9-контактний -T9b- (підготовка для постзаводської установки ТСУ) Розетка ТСУ |
| 15 | 25А Блок управління розпізнавання причепа |
| 16 | 7,5А Блок управління паркувального асистента Блок управління системи контролю тиску в шинах |
| 17 | 25А Блок керування для програмованих спеціальних функцій |
| 18 | 25А Блок керування для програмованих спеціальних функцій |
| 19 | 5/25А Блок керування електрообладнання даху |
| 20 | 7,5/10А Реле прокачування ОЖ після викл. двигуна Реле підсвічування входу та простору для ніг |
| 21 | 30А Реле обігріву заднього скла |
| 22 | 15А Реле 2 обігріву заднього скла |
| 23 | 10/15А Вимикач освітлення вантажної платформи Розетка 12 В 2 -U18- |
| 24 | 15А Розетка 12 В 4 |
| 25 | 15А Розетка 12 В 3 |
| 26 | 25А Блок управління додаткового обігрівача |
| 27 | 20/25А Блок керування додаткового обігрівача |
| 28 | 30/40А Реле гідравлічного насоса КП, Реле стартера 1 |
| 29 | 15А Блок керування хутром. КП з електронним керуванням |
| 30 | 5А Блок управління системи регулювання АКБ |
| 31 | 15/30А Блок керування лівих зсувних дверей (з травня 2012) Блок керування заднього припливного вентилятора Задній припливний вентилятор |
| 32 | 5А Блок керування для контролю АКБ |
| 33 | 7,5/15/30А Не використовується Блок керування правими зсувними дверима (з травня 2012) Реле блокування роздавальної коробки (з січня 2012) Пневмокомпресор (з січня 2012) |
| 34 | 7,5/15А Блок управління системи обігріву відновлювача Датчик КП для блокування диференціала |
| 35 | 3/15А Блок управління системи обігріву відновлювача Блок управління захисту пневмокомпресора (з січня 2012) |
| 36 | 5А Не використовується (до січня 2012) Вимикач пневмокомпресора (з січня 2012) |
| 37 | Резерв |
| 38 | Резерв |
| 39 | 7,5/15А Вимикач вентилятора у даху для припливної вентиляції вантажного відсіку (з листопада 2011) Реле сирени (з листопада 2011 року) |
| 40 | Резерв |
| 41 | Резерв |
| 42 | 30А Блок управління вентилятора випарника -J349- |
| 43 | Резерв |
| 44 | Резерв |
| 45 | Резерв |
| 46 | Резерв |
| 47 | Резерв |
| 48 | Резерв |
| 49 | Резерв |
| 50 | Резерв |
| 51 | Резерв |
| 52 | Резерв |
| 53 | Резерв |
| 54 | Резерв |
| 55 | Резерв |
| 56 | Резерв |
Реле під сидінням
Під самим сидінням можуть встановлюватись додаткові реле.
Опис
| R1 | Реле стартера, автомобілі з правостороннім розташуванням кермового керування |
| R2 | Реле розвантаження, клема 15 |
| R3 | Реле, клема 15, стартер |
| R4 | Реле вторинного нагнітання повітря/насоса вторинного повітряРеле системи SCR, автомобілі із системою нейтралізації відпрацьованих газів |
| R5 | Реле паливного насосу |
| R6 | Реле вентилятора спереду, ступінь вентилятора 1 |
| R7 | Реле розвантаження, клема 15 R |
| R8 | Реле стартера, додаткова акумуляторна батареяРеле стартера, автомобілі з лівостороннім розташуванням кермового керування |
| R9 | Реле 1, система обігріву заднього скла |
| R10 | Реле 2 системи обігріву заднього скла з EDW (протиугінною сигналізаційною системою) Реле плужного снігоочисника, ближнє світло зліва |
| R11 | Реле 1, електрична підніжка зліва Реле плужного снігоочисника, ближнє світло праворуч |
| R12 | Реле 2, електрична підніжка зліва Реле плужного снігоочисника, дальнє світло зліва |
| R13 | Реле розвантаження, клема 15 (2) Реле плужного снігоочисника, дальнє світло праворуч |
| R14 | Реле 1, система обігріву вітрового скла |
| R15 | Реле, виробник кузова, клема 15 |
| R16 | Реле, виробник кузова, клема 61 (D+) |
| R17 | Реле обладнання для доукомплектації вантажопідйомним бортомРеле комфортного освітлення |
| R18 | Реле фароочисника |
| R19 | Реле маячка з сиреною |
| R20 | Реле системи EDW (протиугінна сигналізаційна система), звуковий сигнал |
| R21 | Реле контурного/ідентифікаційного ліхтарів (для країн Північної Америки)Реле ліхтарів освітлення номерного знака (розвізна експлуатація)Реле вентилятора, додаткового повітряного опалення, ступінь вентилятора 1 |
| R22 | Реле вентилятора, додаткового повітряного опалення, ступінь вентилятора 2 |
| R23 | Реле маячка з сиреною Реле, клема 61 (D+), прилад захисту від крадіжки з відстеженням автомобіля |
| R24 | Реле 1, електрична підніжка праворуч |
| R25 | Реле 2, електрична підніжка праворуч |
| R26 | Реле сигналізатора руху заднім ходом вимк. Реле приладу захисту від крадіжки з відстеження автомобіля |
Блок силових запобіжників
У разі встановлення додаткового акумулятора під сидінням, до нього також може встановлюватися блок додаткових запобіжників високої потужності.
Схема
Призначення
| 1 | Резервний |
| 2 | 80А Модуль реєстрації та збудження сигналів (SAM) / модуль запобіжників та реле (SRB) |
| 3 | Резервний |
| 4 | 150А Вхід буферної акумуляторної батареї |
| 5 | 150А SAM (модуль реєстрації та збудження сигналу) / SRB (блок запобіжників та реле), клема 30 блок запобіжників |
| 6 | |
| 7 | |
| 8 | 100А Гальмо – сповільнювач, у поєднанні з реле роз’єднувача акумуляторної батареї |
| 9 | 150А Додаткова акумуляторна батарея |
| 10 | 250А Гідравлічний насос приводу плужного снігоочисника, Вантажопідйомний борт, Самоскид |
Схема
Розшифровка
| 12 | Резервний |
| 13 | 150A Додатковий електричний опалювальний пристрій (PTC) |
| 80A Система кондиціювання повітря у задній частині автомобіля, посилена | |
| 14 | 60A Електровентилятор системи кондиціонування повітря – кабіна без перегородки або з посиленою системою кондиціювання повітря у задній частині автомобіля (автомобілі з колісною базою 3665 мм) |
| 40A Електровентилятор системи кондиціювання повітря – кабіна з перегородкою або з посиленою системою кондиціювання повітря у задній частині автомобіля | |
| 40A Електровентилятор системи кондиціювання повітря – кабіна, відкрита модифікація автомобіля | |
| 70A Електричний вентилятор | |
| 15 | Резервний |
| 16 | 100A Гальмо-сповільнювач, не в поєднанні з реле роз’єднувача акумулятора |
| 150A Реле роз’єднувача акумулятора | |
| 17 | Резервний |
| 18 | 300A Генератор |
Блок на акумуляторі
Блок запобіжників у вигляді плавких вставок знаходиться біля акумуляторної батареї в просторі для ніг з лівого боку автомобіля.
Позначення
| 1 | 80A Реле передпускового підігріву двигуна |
| 40A Насос вторинного повітря (автомобілі з бензиновим двигуном) | |
| 2 | 80A Вентилятор системи охолодження двигуна – кондиціонер |
| 25A Реле, клема 15, стартер (автомобілі з кодом MI6/XM0; автомобілі з буферною акумуляторною батареєю) | |
| 25A Реле стартера, без підтримки (автомобілі з буферною акумуляторною батареєю) | |
| 70A Вентилятор системи охолодження двигуна (автомобілі без буферної акумуляторної батареї) | |
| 40A Електровентилятор системи кондиціювання повітря – кабіна (автомобілі без буферної акумуляторної батареї) | |
| 40A Електровентилятор системи кондиціювання повітря – кабіна з перегородкою або з посиленою системою кондиціювання в задній частині автомобіля (автомобілі без буферної акумуляторної батареї) | |
| 60A Електровентилятор системи кондиціювання повітря – кабіна з перегородкою або з посиленою системою кондиціювання в задній частині автомобіля (автомобілі з колісною базою 3665 мм; автомобілі без буферної акумуляторної батареї) | |
| 3 | 80A Модуль реєстрації та збудження сигналів / блок запобіжників та реле (автомобілі без буферної акумуляторної батареї) |
| 4 | 150A Додаткова акумуляторна батарея в моторному відсіку, гальмо-сповільнювач (автомобілі без буферної акумуляторної батареї) |
| 5 | 150A Клема 30, блоки запобіжників, модуль реєстрації та збудження сигналів / блок запобіжників та реле (автомобілі без буферної акумуляторної батареї) |
| 6 | Опорна точка каркаса сидіння (перемичка) |
| 7 | 150A Додатковий опалювальний пристрій (РТС) (автомобілі без буферної акумуляторної батареї) |
| 80A Система кондиціонування повітря у задній частині автомобіля, посилена (автомобілі без буферної акумуляторної батареї) |
Запобіжники та реле Mercedes-Benz Sprinter 906 (2006 – 2017). Схема запобіжників Mercedes-Benz Sprinter 906 (2006 – 2017).
