Запобіжники та реле Peugeot 301. Схема запобіжників Peugeot 301.

Peugeot 301 – бюджетний чотиридверний седан. Вироблявся у 2012, 2013, 2014, 2015, 2016, 2017 роках та до теперішнього часу. Ми покажемо схеми блоків запобіжників та реле пежо 301, відзначимо запобіжник прикурювача, запропонуємо для завантаження інструкцію з експлуатації.

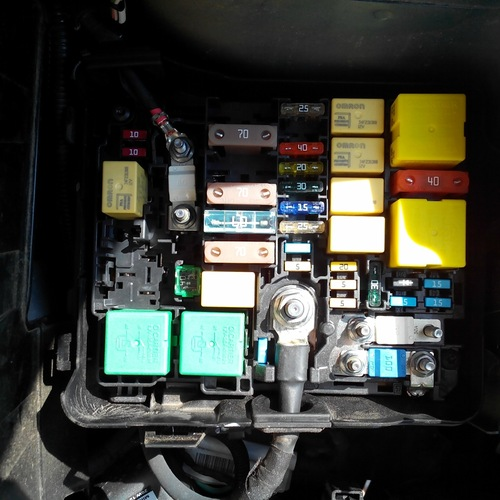

Запобіжники під капотом Peugeot 301

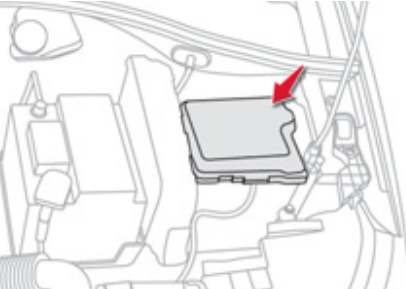

Цей блок знаходиться в моторному відсіку біля акумулятора зліва.3

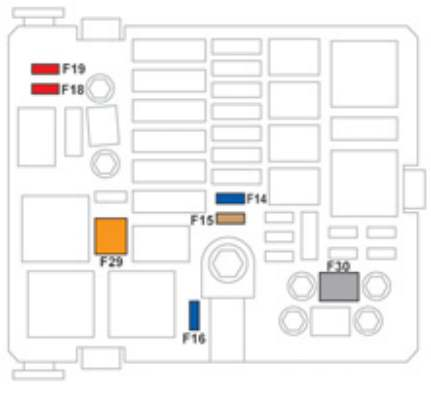

Позначення

F14	15 А	Обігрів вітрового скла знизу.
F15	5 А	Кондиціонер компресор.
F16	15 А	Протитуманні фари.
F18	10 А	Права фара далекого світла.
F19	10 А	Ліва фара далекого світла.
F29	40 А	Двигун очищувача вітрового скла.
F30	80 А	Свічки розжарювання

Блок запобіжників у салоні пежо 301

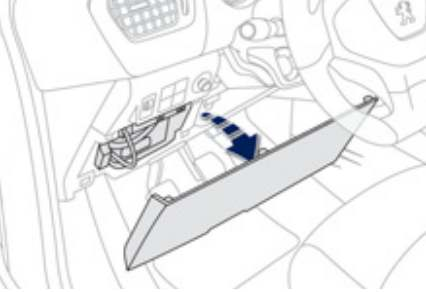

Він розташований під панеллю приладів нижче перемикача світла.

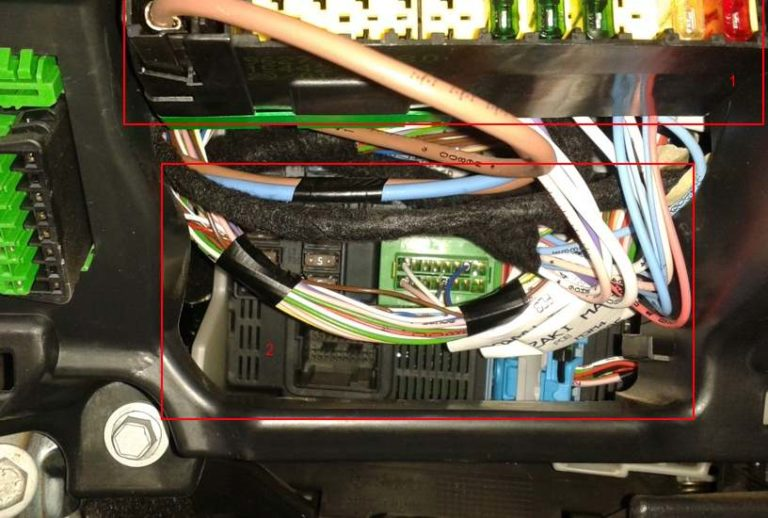

Одночасно ви побачите перший блок, другий знаходиться під ним.

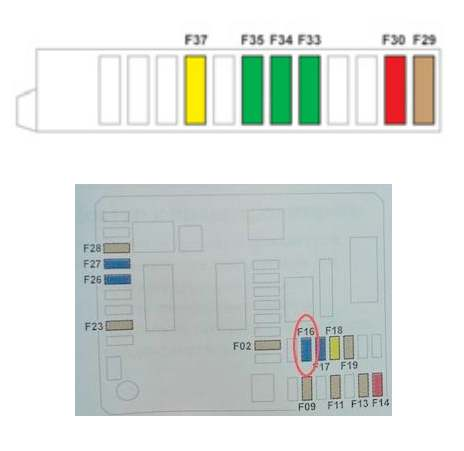

Загальна схема запобіжників Peugeot 301

Опис 2 блоки

F02	5А	Регулює кут нахилу фар, діагностичний роз’єм, панель кондиціонера.
F09	5А	Охоронна сигналізація (після продажу).
F11	5А	Додатковий підігрів.
F13	5А	Система допомоги при паркуванні, система допомоги при паркуванні (після продажу).
F14	10А	Кондиціонер.
F16	15А	Прикурювач, розетка 12 ст.
F17	15А	Автомагнітола штатна, автомагнітола (позаштатна установка).
F18	20А	Автомагнітола/Bluetooth, автомагнітола (після продажу).
F19	5А	Монохромний дисплей.
F23	5А	Плафони, індивідуальні плафони.
F26	15А	Звуковий сигнал.
F27	15А	Насос склоомивача.
F28	5А	Замок запалювання з блокуванням кермової колонки.

За прикурювач відповідає запобіжник 16 на 15А.

Опис 1 блоку

F29	25 А	Обігрів заднього скла.
F30	10 А	Обігрів зовнішніх дзеркал.
F31	–	Не використовується.
F32	–	Не використовується.
F33	30 А	Передні склопідйомники.
F34	30 А	Задні склопідйомники.
F35	30 А	Підігрів передніх сидінь.
F36	–	Не використовується.
F37	20 А	Комутаційний блок причепа.
