Fiat Idea — це компактний мінівен, який виробляється італійським автовиробником з 2003 року. Автомобіль базується на платформі Project 188, яка також використовується для моделі Punto другого покоління. У цій статті ми детально розглянемо розташування запобіжників та реле у Fiat Idea (перше покоління; код кузова 135). Модельні роки: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 та 2012.
Тут ви знайдете розташування, описи та фотографії блоків запобіжників. «Прикурювач» та «Паливний насос» виділені жирним шрифтом.
У моторному відсіку
Тут може бути один або два блоки, які відповідають за захист електричних ланцюгів автомобіля.
Блок запобіжників № 1

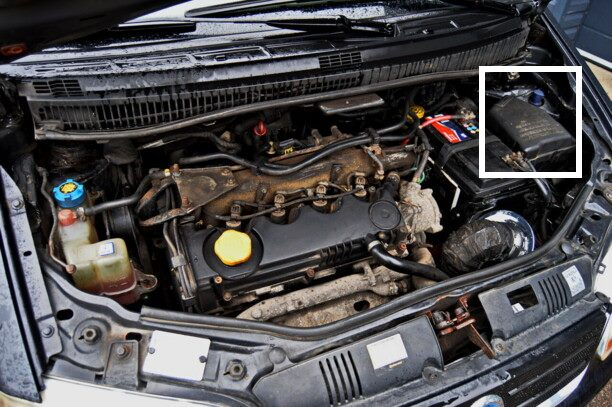

Розташований біля акумулятора. Щоб отримати доступ до запобіжників, потрібно натиснути на виступи та зняти захисну кришку.

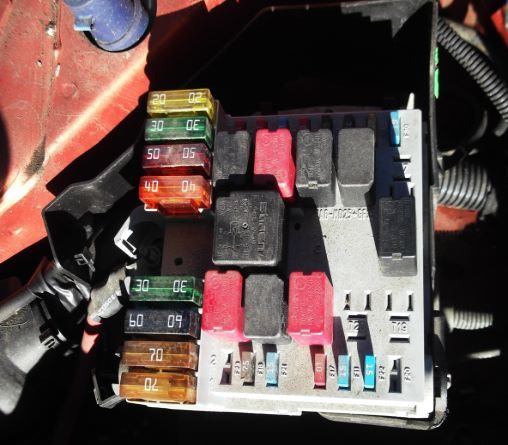

Приклад виконання.

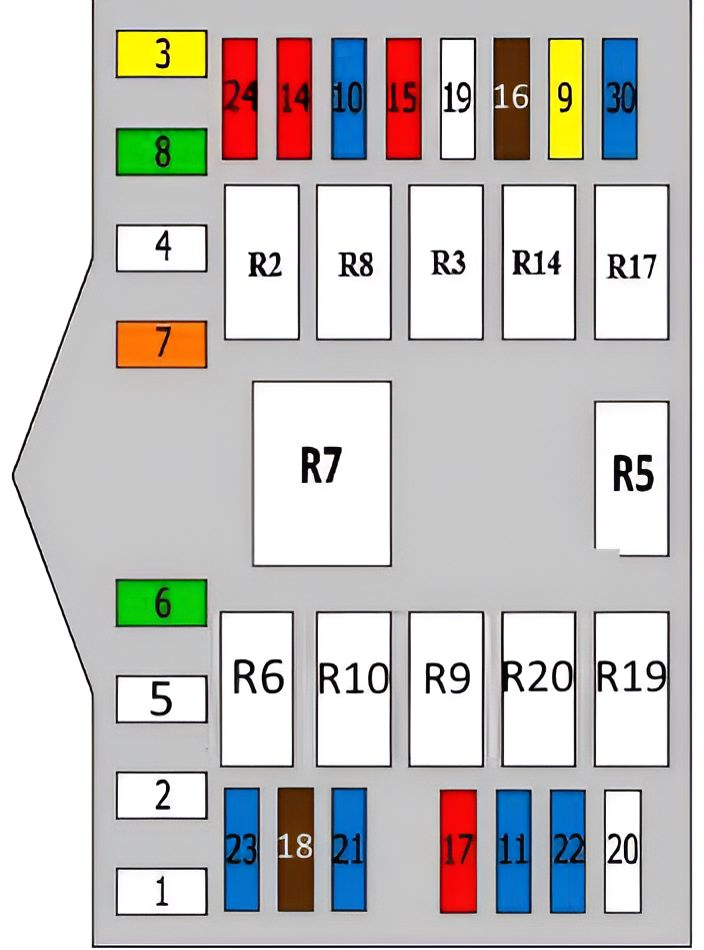

План розміщення
№ | Опис | Ампер
1. | Захист ланцюга запобіжників салону – запобіжники № 32/36/38/39/53, реле № 1/11-12, багатофункціональний блок керування | 70A
2. | Електропідсилювач керма | 70A
3. | Замок запалювання | 20A
4. | Захист ланцюга запобіжників салону – запобіжники № 54/58, реле № 13 | 50A
5. | Електронний блок керування ABS | 60A
6. | Електродвигун вентилятора охолодження – низька швидкість | 30A
7. | Електродвигун вентилятора охолодження – висока швидкість | 40A/50A
8. | Електродвигун вентилятора кондиціонера/опалення | 30A
9. | Омивач фар | 20A
10. | Гудок | 15A
11. | Компоненти системи керування двигуном | 15A
14. | Дальнє світло (праве) | 10A
15. | Лампа дальнього світла (ліва) | 10A
16. | Компресор кондиціонера, електронне керування двигуном, паливний насос, електронне керування трансмісією – “Selespeed” | 7.5A
17. | Керування двигуном | 10A
18. | Керування двигуном, електродвигун вентилятора охолодження – два вентилятори охолодження | 7.5A
19. | Електромагнітна муфта компресора кондиціонера | 7.5A
20. | Передпідігрівач паливного фільтра – дизель | 30A 21.
| Паливний модуль (запобіжник паливного насоса) | 15A
22. | Керування двигуном – бензин | 15A
23. | Трансмісія – “Selespeed” | 15A
24. | Електропідсилювач керма | 7.5A/10A
30. | Передні протитуманні фари | 15A
№ | Опис
R2. | Дальнє світло
R3. | Гудок
R5. | Муфта компресора кондиціонера
R6. | Вентилятор системи охолодження – низька швидкість
R7. | Вентилятор системи охолодження – висока швидкість
R8. | Вентилятор обігрівача/кондиціонера
R9. | Блок керування двигуном
R10. | Реле паливного насоса (бензиновий насос)
R14. | Протитуманні фари
R17. | Омивачі фар
R19. | Підігрівач палива – дизель
Блок запобіжників № 2
Залежно від комплектації автомобіля, в моторному відсіку може бути встановлений додатковий блок.

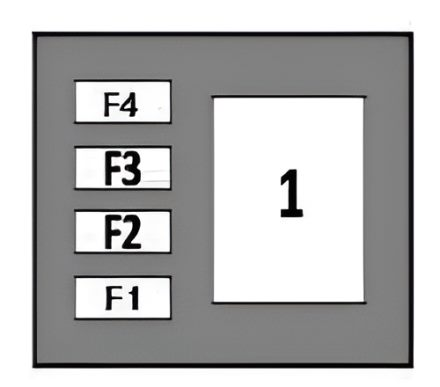

План розміщення
F1. | Насос трансмісії – “Selespeed” | 30A
F2. | Резервний
F3. | Резервний
F4. | Свічки розжарювання – дизель | 50A
1. | Реле керування трансмісією – “Selespeed”
В інтер’єрі
Розташований за обробкою приладової панелі з боку водія. Щоб отримати доступ до блоку, потягніть кришку назад. На моделях з правим кермом блок розташований з боку пасажира за бардачком.

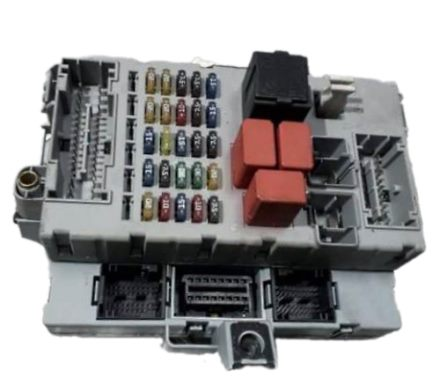

Загальний вигляд.

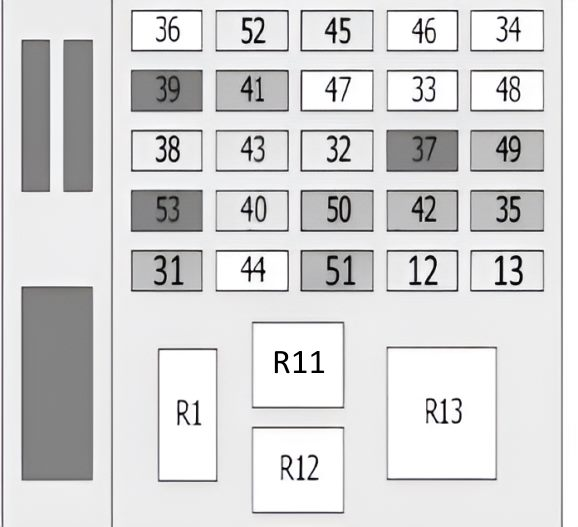

План розміщення
№ | Опис | Ампер
12. | Ближнє світло (праве) | 15A
13. | Ліва фара – ближнє світло, корекція фар | 15A
31. | Омивач фар, електродвигун кондиціонера/обігріву, багатофункціональний блок керування, ліхтар заднього ходу | 7.5A
32. | Блок керування електрообладнанням дверей водія, освітлення вимикача склопідйомників | 15A
33. | Блок керування електрообладнанням задніх дверей | 20A
34. | Блок керування електрообладнанням задніх дверей | 20A
35. | Вимикач стоп-сигналів (датчик положення педалі гальма), круїз-контроль | 7.5A
36. | Блок керування електрообладнанням дверей водія, роз’єм електрообладнання причепа | 20A
37. | Вимикач стоп-сигналів (датчик положення педалі гальма), комбінація приладів, багатофункціональний блок керування | 10A
38. | Привід відкривання багажника/задніх дверей | 15A
39. | Блок керування кондиціонером, аудіосистемою, діагностичним роз’ємом, освітленням салону, багатофункціональним блоком керування, навігаційною системою, телефоном, системою контролю тиску в шинах | 10A
40. | Розморожувач заднього скла | 30A
41. | Електропривід та підігрів дзеркал заднього виду
42. | Електронний блок керування ABS | 7.5A
43. | Омивач та склоочисник заднього скла, омивач та склоочисник лобового скла | 30A
44. | Підключення для аксесуарів – центральна консоль, запобіжник прикурювача Fiat Idea | 20A
45. | Підігрів передніх сидінь | 15A
46. | Підключення живлення для аксесуарів, прикурювач – багажник | 20A
47. | Блок керування електрообладнанням дверей водія | 20A
48. | Блок керування електрообладнанням дверей пасажира (висока комплектація) | 20A
49. | Кондиціонер, датчик сонця, аудіосистема, блок керування електричним дзеркалом заднього виду, підігрів передніх сидінь, телефон, багатофункціональний блок керування, система паркування, датчик дощу, блок керування електроприводом керма, блок керування електричним люком у даху | 7.5A
50. | Система SRS | 7.5A
51. | Система контролю тиску в шинах, перемикач режиму трансмісії – “Selespeed” | 7.5A
52. | Омивач/омивач заднього скла, омивач/омивач лобового скла | 15A
53. | Поворотники та аварійна сигналізація, комбінація приладів | 10A
54. | Підсилювач вихідного сигналу аудіосистеми | 15A/25A
58. | Люк на даху | 20A
R1. | Реле ближнього світла
R11. | Реле таймера обігріву заднього скла/обігріву дзеркал
R12. | Реле додаткового кола запалювання 1
R13. | Реле додаткового кола запалювання 2
