Fiat Bravo — це модель автомобіля, розроблена італійською компанією та вироблялася з 2007 по 2016 рік. Вона є фактичним наступником моделі Stilo (модельний ряд Bravo/Brava випускався з 1995 по 2001 рік, від якої й отримав свою назву сучасний автомобіль). У цій статті ми детально розглянемо схему розташування запобіжників та реле у Fiat Bravo (перше покоління; індекс кузова 198). Роки випуску: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 та 2016.
Тут ви знайдете розташування, описи та фотографії блоків запобіжників. «Прикурювач» та «Паливний насос» виділені жирним шрифтом.
У моторному відсіку

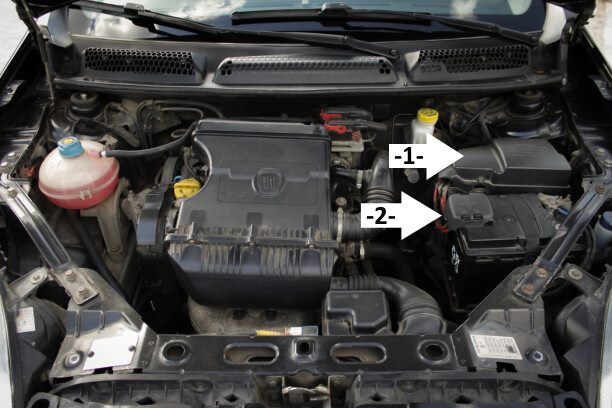

Блок запобіжників розташований під капотом біля акумулятора. Щоб отримати до нього доступ, спочатку потрібно натиснути на три виступи (A) та зняти захисну кришку (B). Блок запобіжників високого струму розташований на позитивному виводі акумулятора.

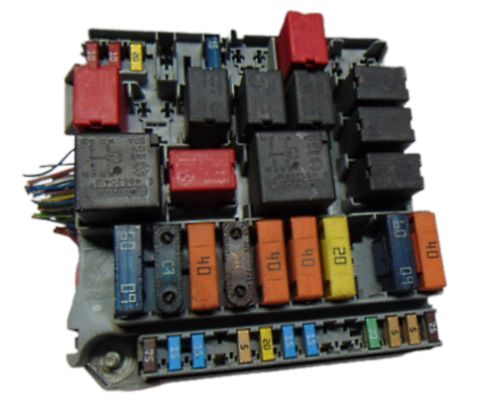

Блок запобіжників -1-
Дизайн цієї коробки може відрізнятися залежно від року випуску вашого автомобіля.

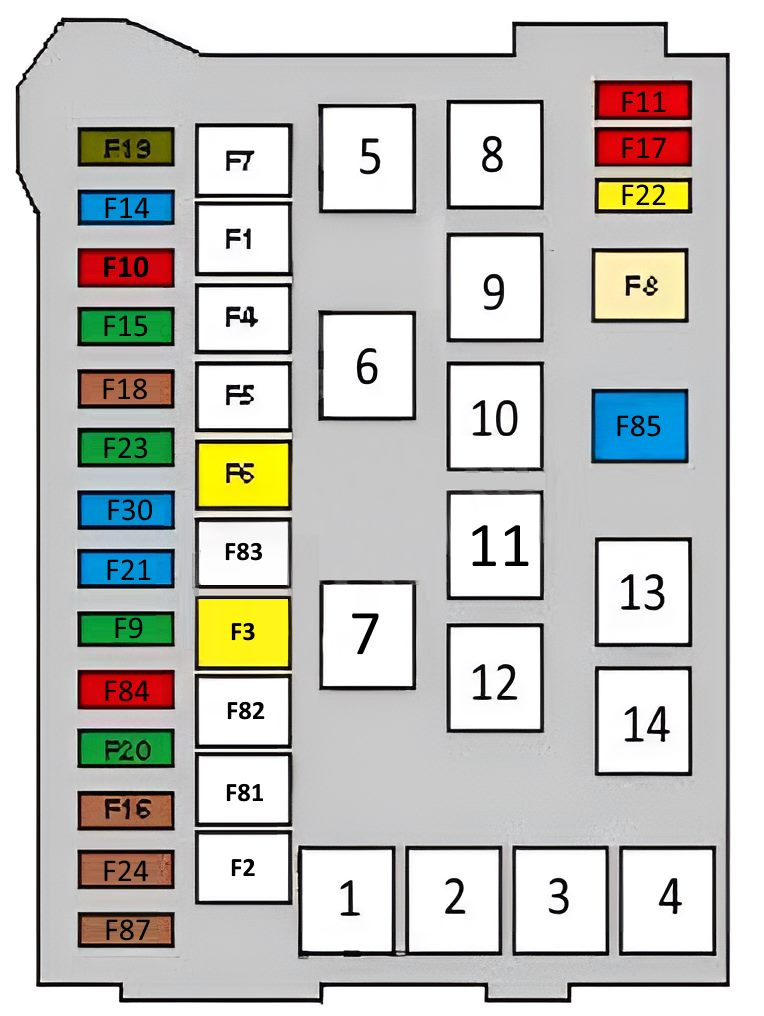

Тип 1
Моделі Fiat Bravo 2010, 2011, 2012, 2013, 2014, 2015, 2016 років випуску.
Фото – приклад.
План розміщення
№ | Опис | Струм, А
F1. | Захист електричних кіл блоку запобіжників у салоні | 70A
F2. | Захист електричних кіл блоку запобіжників у салоні | 50A
F3. | Ланцюг замка запалювання | 20A
F4. | Система ABS/ESP | 40A
F5. | Гідропідсилювач керма | 70 A
F6. | Електродвигун вентилятора охолодження | 20A/30A/40A
F7. | Електродвигун вентилятора охолодження | 40A/50 A
F8. | Електродвигун вентилятора обігрівача | 40A
F9. | Система омивача фар | 30A F10
.
| Гудок | 10A F11. | Блок керування двигуном | 10A
F14. | Дальнє світло | 15A F15.
| Допоміжний обігрівач | 30A F16. |
Блок керування двигуном | 5A
F17. | Блок керування двигуном | 10A/15A
F18. | Система керування двигуном | 5A
F19. | Кондиціонер
F20. | Електронне керування коробкою передач | 30A
F21. | Резервний
F22. | Система керування двигуном | 15A/20A
F23. | Система ABS/ESP | 30A
F24. | Гідропідсилювач керма | 5A
F30. | Протитуманні фари | 15A
F81. | Свічки розжарювання | 60A
F82. | Додатковий обігрівач | 50A
F83. | Резервний
F84. | Електронне керування коробкою передач | 10A
F85. | Паливний модуль (запобіжник паливного насоса) | 15A
F87. | Електронне керування коробкою передач | 5A
1. | Реле дальнього світла
2. | Реле звукового сигналу
3. | Реле електромагнітної муфти компресора кондиціонера
4. | Сигнал запуску (якщо є)
5. | Вентилятор охолодження, висока швидкість
6. | Вентилятор охолодження, низька швидкість
7. | Порожній
8. | Реле керування двигуном
9. | Реле двигуна вентилятора обігрівача
10. | Реле паливного насоса (паливний модуль)
11. | Реле омивача фар
12. | Ліва протитуманна фара
13. | Сигнал запуску
14. | Права протитуманна фара
Тип 2
Моделі 2006, 2007, 2008, 2009, 2010 років випуску.

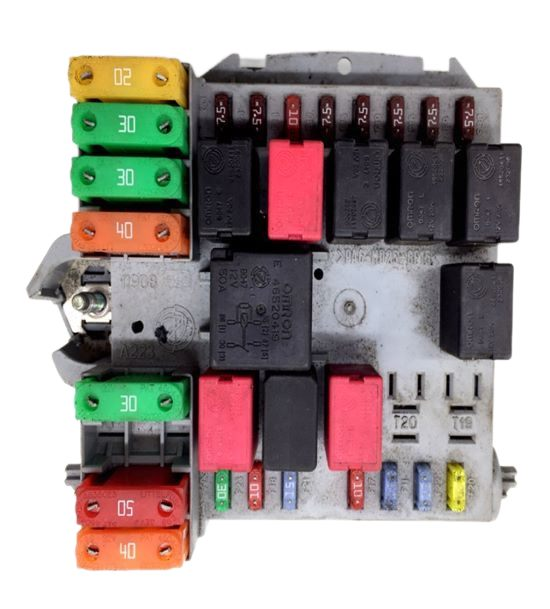

Загальний вигляд.
План розміщення
№ | Опис | Ампер
F1. | Система ABS/ESP | 40A
F2. | Модуль керування приладовою панеллю | 50A
F3. | Головні кола запалювання | 20A
F4. | Модуль керування напівавтоматичною коробкою передач або насос омивача фар не використовується | 30A
F5. | Свічки розжарювання | 50A
F6. | Вентилятор низької швидкості | 20A/30A/40A
F7. | Вентилятор високої швидкості | 40A/50A
F8. | Двигун вентилятора кондиціонера/опалення | 30A
F9. | Протитуманні фари | 7.5A
F10. | Гудок | 10A F11. | Блок керування двигуном
| 15A F14. |
Лампа дальнього світла правої фари | 7.5A
F15. | Лампа дальнього світла лівої фари | 7.5A F16. |
Блок керування двигуном, коробка передач | 7.5A
F17. | Блок керування двигуном | 10A
F18. | Система керування двигуном, коробка передач | 10A
F19. | Кондиціонер | 7.5A
F20. | Система омивання фар | 20A
F21. | Запобіжник паливного насоса Bravo | 15A
F22. | Система керування двигуном | 15A/20A
F23. | Система ABS/ESP | 30A
F24. | Гідропідсилювач керма | 7.5A
F30. | Протитуманні фари | 7.5A
1. | Реле дальнього світла
2. | Реле електродвигуна вентилятора обігрівача
3. | Реле
звукового сигналу 4. | Протитуманні фари, ліві покажчики повороту 5.
| Протитуманні фари, праві покажчики повороту
6. | Вентилятор охолодження, висока швидкість
7. | Реле електромагнітної муфти компресора кондиціонера
8. | Вентилятор охолодження, низька швидкість
9. | Реле паливного модуля (паливного насоса)
10. | Реле системи керування двигуном
11. | Управління напівавтоматичною коробкою передач, омивач фар не використовується
12. | Реле омивача фар

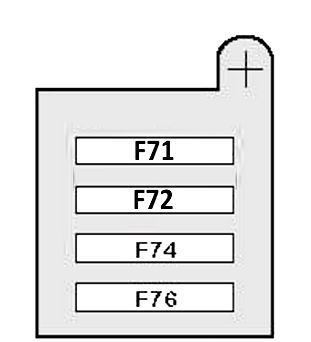

Гарантії виконання -2-
Розташований на акумуляторі.
Схеми електричних кіл
№ | Опис (моделі з 06/2010) | Струм, А
F71. | Захист кіл запобіжників салону | 70A
F72. | Захист кіл запобіжників салону | 70A
№ | Опис (моделі до 06/2010) | Струм, А
F71 | Захист ланцюга блоку запобіжників салону | 70A
F72 | Гідропідсилювач керма | 70A
F74 | Додатковий обігрівач | 30A
F76 | Додатковий обігрівач | 50A
В інтер’єрі

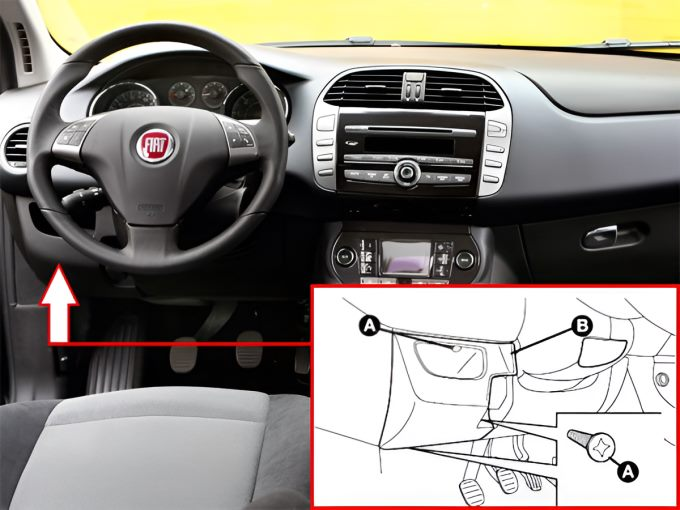

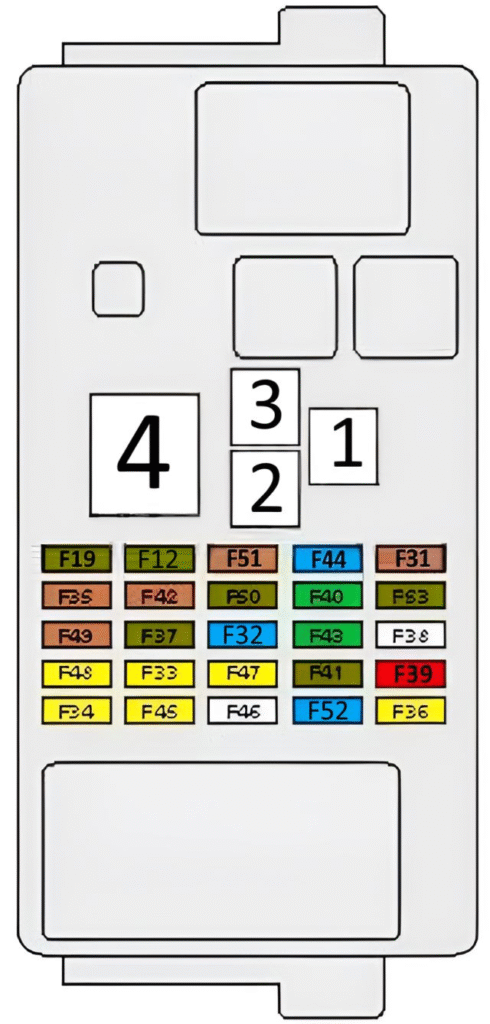

лок запобіжників розташований за захисною панеллю внизу приладової панелі. Щоб отримати доступ до запобіжників, необхідно послабити три гвинти (A) та зняти захисну кришку (B).

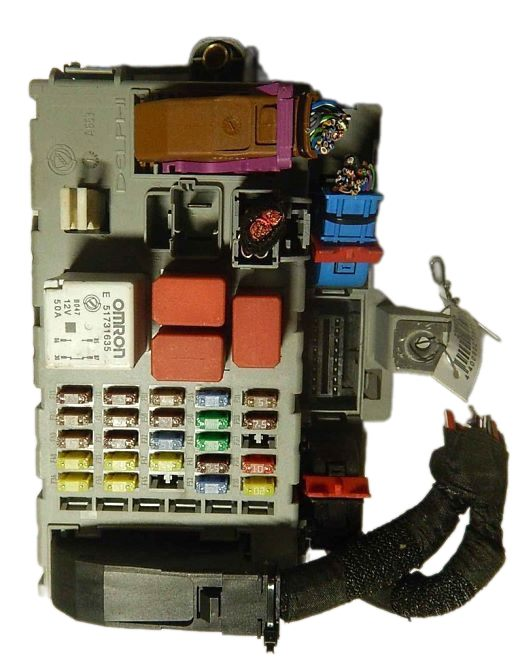

Загальний вигляд.
План розміщення
№ | Опис | Ампер
F12. | Ближнє світло правої фари | 7.5A
F13. | Ближнє світло лівої фари | 7.5A
F31. | Реле вентилятора, кондиціонер ручного керування, світло заднього ходу | 5A
F32. | Аудіосистема | 15A
F33. | Електричні склопідйомники | 20A
F34. | Електричні склопідйомники | 20A
F35. | Світло заднього ходу, датчик тиску підсилювача гальм, масовий витратомір, витратомір або педаль зчеплення, датчик води (дизель), перемикач педалі гальма, світло заднього ходу | 5A
F36. | Центральний замок | 20A
F37. | Блок керування ксеноном, приладова панель, третій стоп-сигнал, перемикач педалі гальма | 7.5A
F38. | Порожній
F39. | Заднє освітлення салону, діагностичний роз’єм, кондиціонер, контроль тиску в шинах, сигналізація, система Bluetooth, радіо | 10A
F40. | Обігрів заднього скла | 30A
F41. | Підігрів форсунок, підігрів дзеркал | 7.5A
F42. | Система ABS/ESP | 5A
F43. | Омивач лобового скла, склоочисники, омивач заднього скла
F44. | Запобіжник прикурювача Fiat Bravo, розетка 12V | 15A
F45. | Порожній
F46. | Люк на даху | 20A
F47. | Електричні склопідйомники | 20A
F48. | Електричні склопідйомники | 20A
F49. | Підігрів передніх сидінь, датчик дощу та світла, електричний люк на даху, блок керування сигналізацією, фари, елементи керування на кермі, центральний блок керування, керування аварійним освітленням | 5A
F50. | Електронний блок керування SRS | 7.5A
F51. | Автоматичний клімат-контроль, радіо, круїз-контроль, система контролю викидів, система Bluetooth, датчик AQS, електричні дзеркала заднього виду, модуль контролю тиску в шинах | 5A
F52. | Склоочисник заднього скла | 15A
F53. | Задній протитуманний ліхтар, панель приладів | 7.5A
1. | Ближнє світло, корекція фар
2. | Реле обігріву лобового та заднього скла
3. | Реле допоміжних ланцюгів запалювання
4. | Електричний люк на даху / Електричні склопідйомники / Реле головного ланцюга запалювання
У багажнику

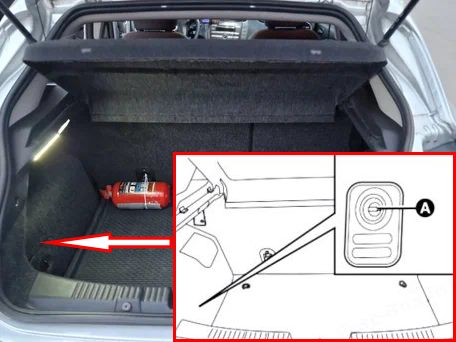

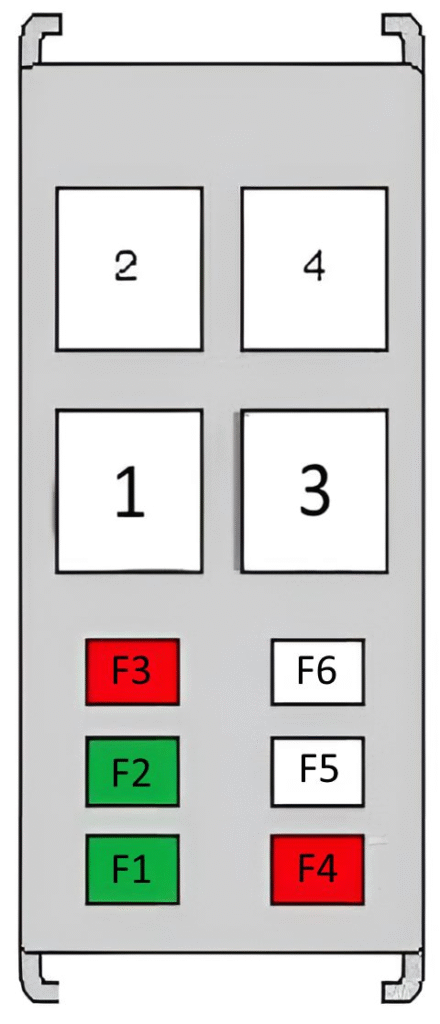

Розташований з лівого боку багажника. Щоб отримати доступ до запобіжників, натисніть на фіксатори (A) та зніміть захисну кришку (B).
№ плану розташування | Опис | Струм, А
Автомобілі з модельного року 06/2010
F1. | Електричне регулювання сидінь | 30A
F2. | Електричне регулювання сидінь | 30A
F3. | Підігрів передніх сидінь | 10A
F4. | Резервний варіант
F5. | Резервний варіант
F6. | Підігрів передніх сидінь | 10A
1. | Резервний варіант
2. | Резервний варіант
3. | Сидіння, ліва сторона
4. | Сидіння, права сторона

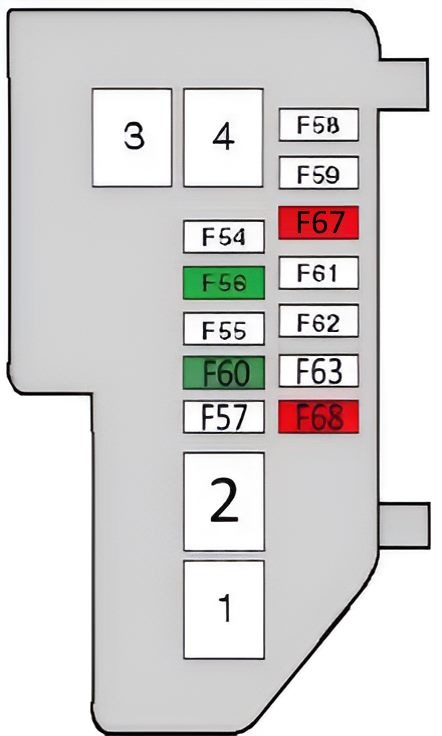

Транспортні засоби до 05/2010
F54. | Резерв
F55. | Резерв
F56. | Електричне регулювання сидіння | 30A
F57. | Резерв
F58
. | Резерв F59. | Резерв
F60. | Електричне регулювання сидіння | 30
F61. | Резерв
F62. | Резерв
F63. | Резерв
F67. | Підігрів передніх сидінь | 10A
F68. | Підігрів передніх сидінь | 10A
1. | Реле сидіння
2. | Резерв
3. | Резерв
4. | Реле сидіння
