Третє покоління Fiat Fiorino було представлено влітку 2007 року та надійшло у продаж на початку 2008 року. Автомобіль є спільною розробкою Fiat, PSA Peugeot Citroën та Tofaş. Він базується на платформі Grande Punto. У червні 2008 року було представлено компактний легковий автомобіль Qubo. У цій статті буде детально розглянуто розташування запобіжників та реле у Fiat Fiorino та Qubo (третє покоління; коди кузова 225/300; платформа SCCS). Модельні роки: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 та 2018.
Тут ви знайдете розташування, описи та фотографії блоків запобіжників. «Прикурювач» та «Паливний насос» виділені жирним шрифтом.
У моторному відсіку

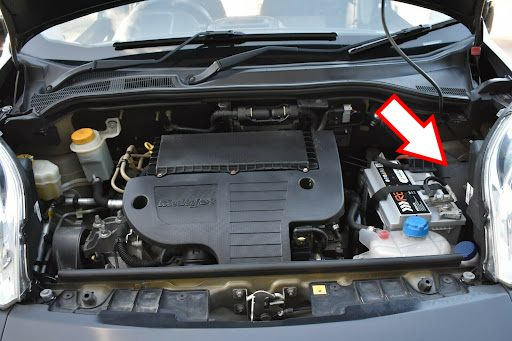

Блок запобіжників розташований з правого боку під капотом.
1. Зніміть захисну кришку (A) з позитивного виводу акумулятора.

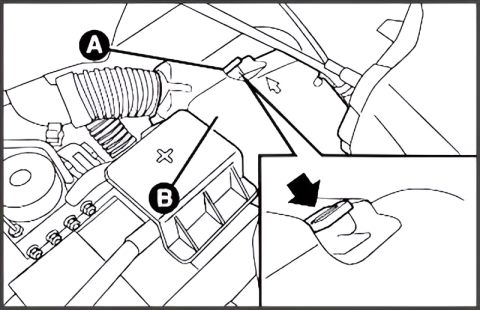

2. Натисніть на фіксатор (A) та зніміть захисну кришку коробки (B).

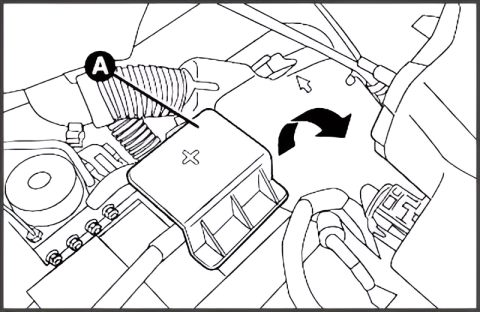

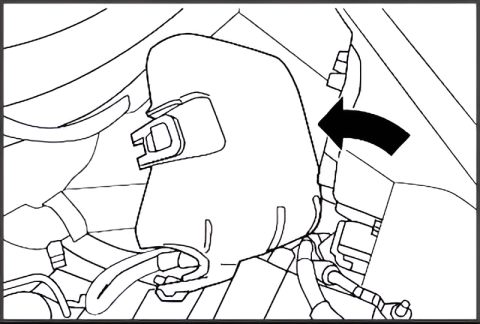

3. Посуньте кришку до фари, повернувши її проти годинникової стрілки (як показано на малюнку), а потім зніміть її.

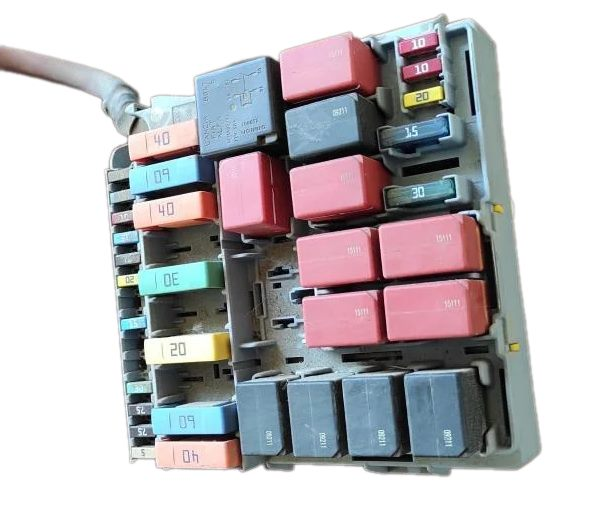

Загальний вигляд.

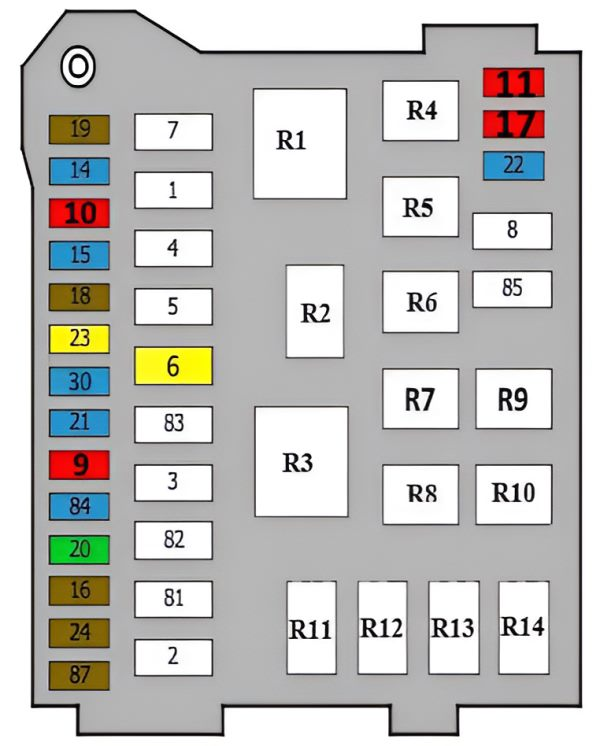

План розміщення
№ | Опис | Ампер
1. | Блок керування кузовом | 60A
2. | Вентилятор кондиціонера | 40A
3. | Замок запалювання | 20A
4. | Блок керування ABS/ESP | 40A
5. | Не використовується
6. | Вентилятор охолодження, низька швидкість | 20A
7. | Вентилятор охолодження, висока швидкість | 30A
8. | Протитуманні фари / Вентилятор кондиціонера | 15A/30A
9. | Обладнання причепа / Система природного газу (CNG) | 10A/15A
10. | Звукові сигнали | 10A
11. | Система керування двигуном | 10A
14. | Дальнє світло фар | 15A
15. | Задня розетка 12V | 15A
16. | Трансмісія, ЕБУ двигуна | 7.5A
17. | Блок керування двигуном | 10A
18. | Блок керування двигуном / система стисненого природного газу (CNG) | 7.5A/5A
19. | Компресор кондиціонера | 7.5A
20. | Підігрів дзеркала заднього виду | 30A
21. | Паливний модуль (запобіжник паливного насоса) | 15A
22. | Форсунки, система управління двигуном, котушка запалювання | 15A/20A
23. | Блок керування ABS/ESP | 20A
24. | Датчик швидкості, рульове керування, система ABS/ESP | 7.5A
30. | Протитуманні фари | 15A
81. | Блок керування свічками розжарювання | 60A/50A
82. | Реле гідравлічного насоса коробки передач | 30A
83. | Реле гідравлічного насоса коробки передач | 30A
84. | Електромагнітні клапани | 15A
85. | Запобіжник прикурювача Fiat Fiorino / Qubo, підігрів сидінь | 30A
87. | Фара заднього ходу, датчик масової витрати повітря, датчик води в паливі, реле дальнього світла, протитуманна фара, компресор кондиціонера або датчик низького заряду акумулятора, запотівання вікон | 5A/7.5A
R2. | Вентилятор охолодження, висока швидкість
R2. | Вентилятор охолодження, низька швидкість
R3. | Реле гідравлічного насоса коробки передач
R4. | Реле керування двигуном
R5. | Клімат-контроль, протитуманна фара
R6. | Підігрів сидінь, прикурювач
R7. | Реле запуску/зупинки двигуна
R8. | Протитуманна фара, вентилятор кондиціонера
R9. | Реле системи стисненого природного газу або запуску/зупинки двигуна
R10. | Реле заднього протитуманного дефлектора
R11. | Дальнє світло фар
R12. | Реле звукового сигналу
R13. | Компресор кондиціонера
R14. | Паливний модуль (реле паливного насоса)
В інтер’єрі

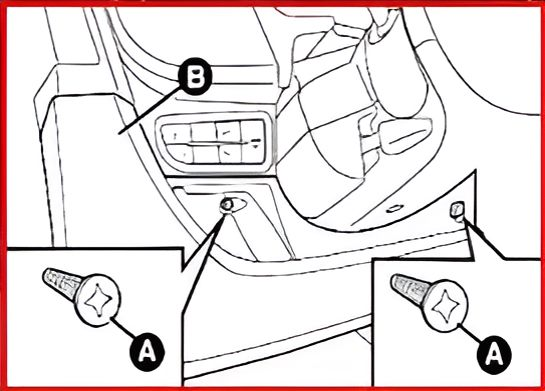

Розташовано за обробкою приладової панелі. Використовуйте металеву частину ключа запалювання, щоб послабити два гвинти (A), а потім зніміть кришку (B).

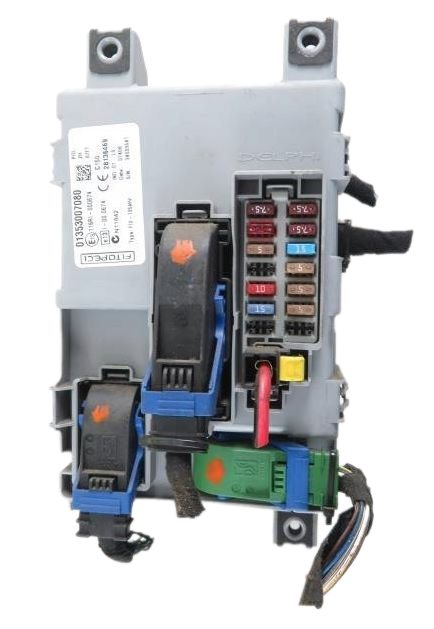

Загальний вигляд.

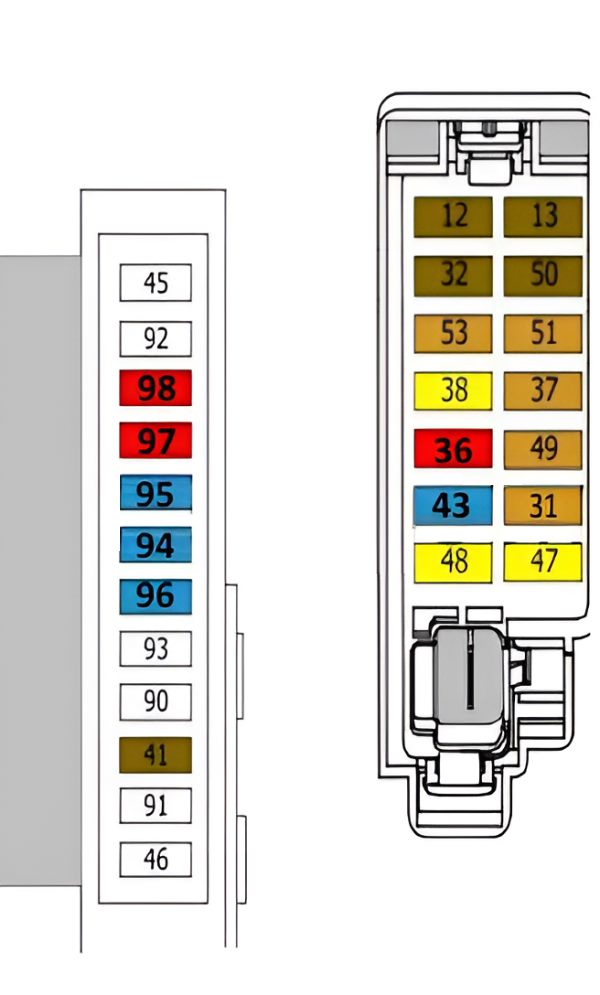

План розміщення
№ | Опис | Ампер
12. | Ближнє світло фари | 7.5A
13. | Ліва фара ближнього світла (з регулюванням кута нахилу фар), регулювання кута нахилу фар | 5A/7.5A
31. | Розподільна коробка, задня розетка 12V | 5A
32. | Освітлення салону та багажника, таймер освітлення салону | 7.5A
36. | Діагностичний роз’єм, радіо, Bluetooth, сигналізація (сирена) | 10A
37. | Вимикач стоп-сигналів, панель приладів | 5A
38. | Центральний замок | 20A
43. | Насоси омивача переднього та заднього склом | 15A
47. | Склопідіймач водія | 20A
48. | Склопідіймач пасажира | 20A
49. | Керування освітленням, датчик сигналізації, керування дзеркалом заднього виду, датчик паркування | 5A
50. | Блок керування подушками безпеки | 7.5A
51. | Дзеркало заднього виду, автоматичний клімат-контроль, радіо, вимикач стоп-сигналів та ліхтарів, реле запалювання, зчеплення, система Bluetooth | 5A
53. | Панель приладів | 5A
41. | Підігрів дзеркал | 7.5A
45-93. | Порожній
94. | Запобіжник прикурювача | 15A
95. | Задня розетка 12V | 15A
96. | Передня розетка 12V | 15A
97. | Підігрів сидіння водія | 10A
98. | Підігрів пасажирського сидіння | 10A
