На початку березня 2005 року італійська компанія представила нове покоління універсала Croma. Це покоління базувалося на тій самій платформі, що й Opel Vectra та Saab 9-3. У цій статті ми детально розглянемо схему розташування запобіжників та реле у Fiat Croma (друге покоління; код кузова 194). Модельні роки: 2005, 2006, 2007, 2008, 2009, 2010 та 2011.
Тут ви знайдете розташування, описи та фотографії блоків запобіжників. «Прикурювач» та «Паливний насос» виділені жирним шрифтом.
У моторному відсіку

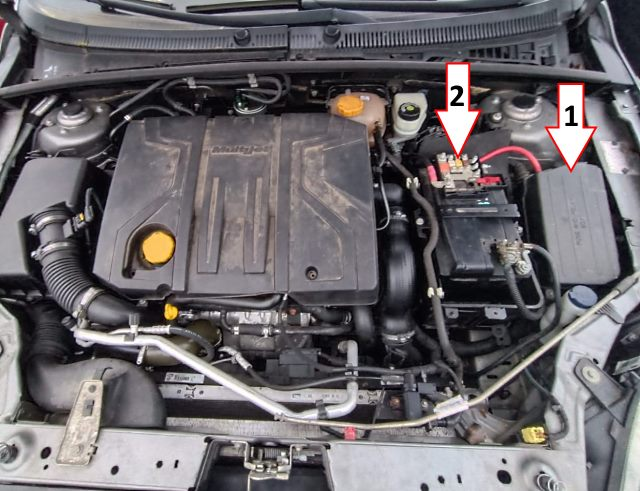

Головний блок запобіжників (1) розташований за захисною кришкою біля акумулятора. Високострумові запобіжники (2) також розташовані на позитивному виводі акумулятора.
Блок запобіжників (1)

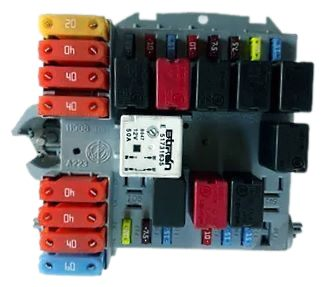

Фото – приклад.

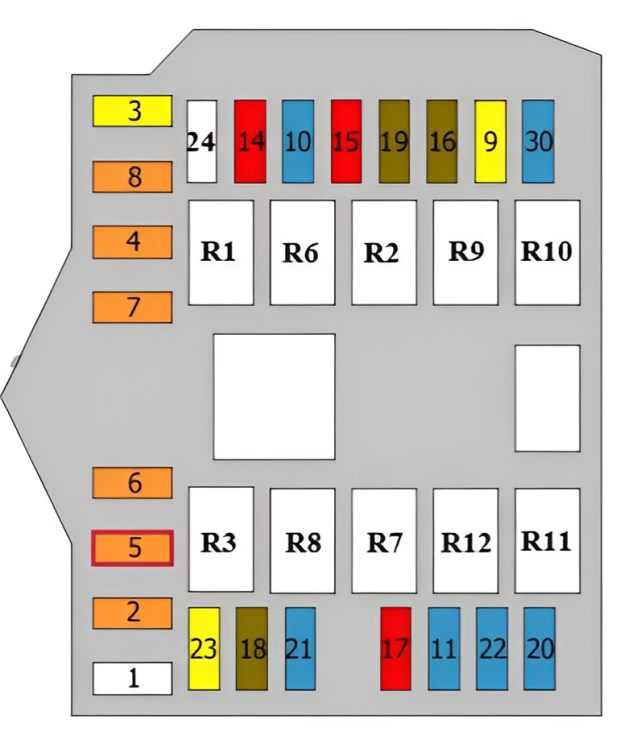

План розміщення
№ | Опис | Ампер
1. | Кондиціонер (за наявності) | 60A
2. | Блокування керма | 40A
3. | Блок керування блокуванням керма | 20A
4. | Система ABS | 40A
5. | Система ABS | 40A
6. | Охолодження двигуна (вентилятор) | 40A
7. | Охолодження двигуна (вентилятор) | 40A
8. | Реле вентилятора кондиціонера, автоматичний кондиціонер | 40A
9. | Омивач фар | 20A
10. | Гудок | 15A
11. | Блок керування двигуном | 15A
14. | Дальнє світло (праве) | 10A
15. | Дальнє світло (ліве) | 10A
16. | Блок керування двигуном
17. | Блок керування двигуном | 10A
18. | Головне реле, автоматична коробка передач, блок керування двигуном, дизель | 7.5A
19. | Електромагнітна муфта компресора кондиціонера | 7,5 А
20. | Реле обігрівача | 30 А
21. | Система керування двигуном | 15 А
22. | Блок керування дизельним двигуном | 15 А
23. | Навігаційна система, радіо | 20 А
24. | Автоматична коробка передач | 15 А
30. | Протитуманні фари | 15 А
№ | Опис
R1. | Дальнє світло
R2. | Гудок
R3. | Електромагнітна муфта компресора кондиціонера
R4. | Порожній
R5. | Міст
R6. | Вентилятор кондиціонера та опалення
R7. | Блок керування двигуном
R8. | Паливний модуль (реле паливного насоса)
R9. | Протитуманні фари
R10. | Насос омивача фар
R11. | Підігрівач паливного фільтра
R12. | Ліхтарі заднього ходу
Запобіжники високого струму (2)
Панель керування розташована на акумуляторі.

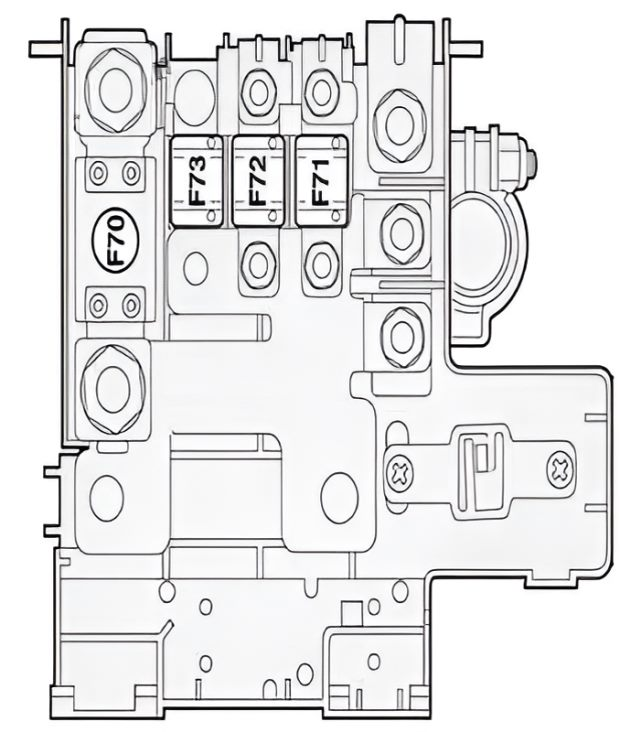

План розміщення
№ | Опис | Струм, А
F70. | Захист ланцюга запобіжників під капотом | 150A
F71. | Захист ланцюга запобіжників салону | 70A
F72. | Свічки розжарювання (Multijet) | 60A
F73. | Електропідсилювач керма | 80A
В інтер’єрі

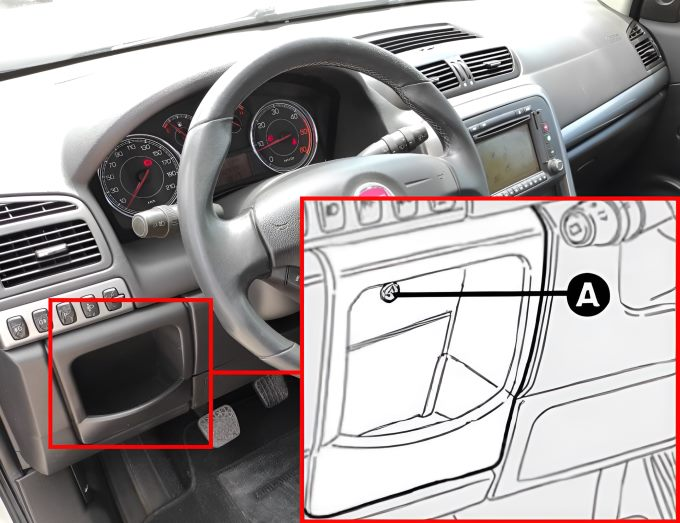

Блок запобіжників розташований за захисною кришкою з боку водія на приладовій панелі. Щоб отримати доступ до запобіжників, послабте гвинт -A- та зніміть кришку.

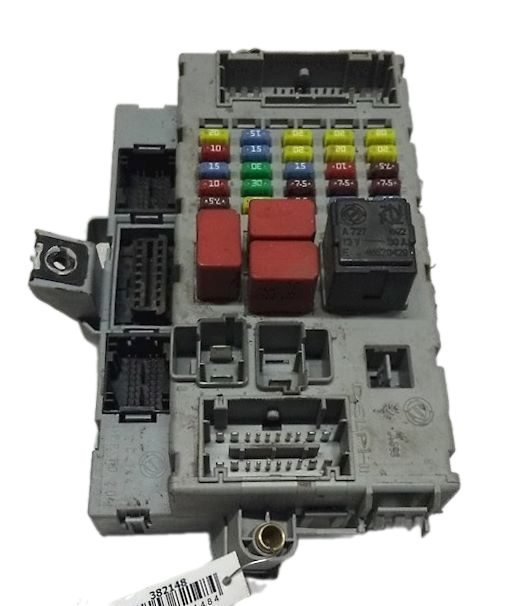

Загальний вигляд.

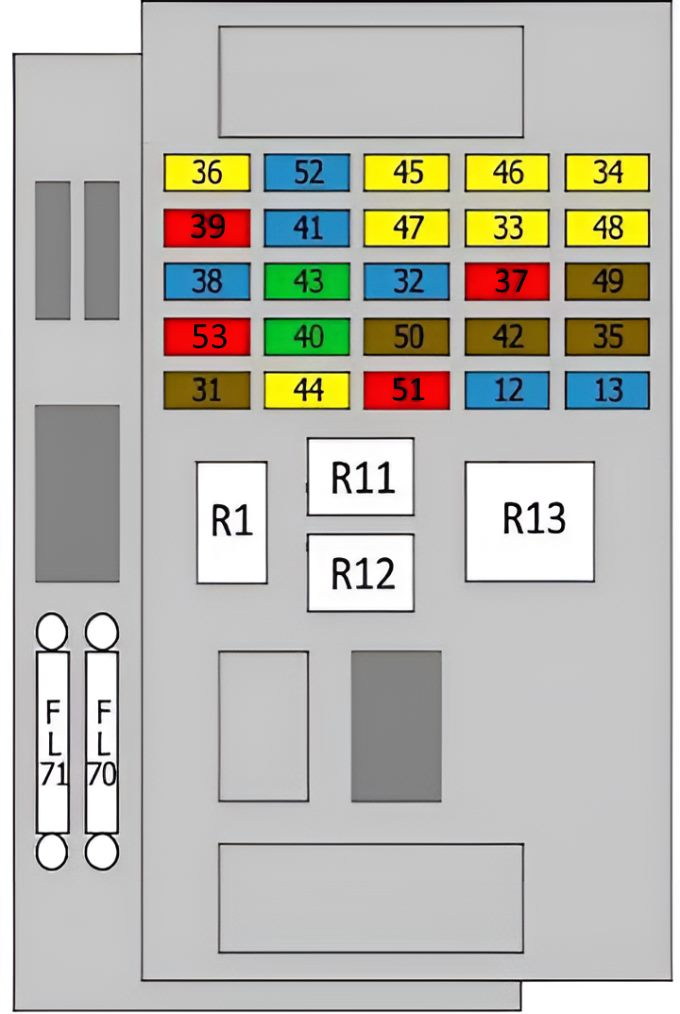

План розміщення
№ | Призначення запобіжників | Струм, A
F12. | Ближнє світло (праве) | 15A
F13. | Коректор фар, ліва фара, ліве ближнє світло | 15A
F31. | Омивач фар, правий задній ліхтар | 7.5A
F32. | Дальнє світло, освітлення приладів, обігрів заднього скла та дзеркала заднього виду, блок керування дверима водія та пасажира, котушки запалювання | 15A
F33. | Багатофункціональний блок керування | 20A
F34. | Блок запобіжників/реле в багажнику | 20A
F35. | Блок керування двигуном, дизель | 7.5A
F36. | Фаркоп, центральний замок, освітлення приладів | 20A
F37. | Блок керування двигуном (дизель), бортовий комп’ютер, вимикач педалі гальма, стоп-сигнали, дальнє та ближнє світло, ESP, регулювання кута нахилу фар | 10A
F38. | Замок задніх дверей | 15A
F39. | Освітлення, радіо, телефон, сигналізація, кондиціонер, діагностичний роз’єм OBD2, система контролю тиску в шинах | 10A
F40. | Розморожувач заднього скла | 30A
F41. | Омивач та склоочисник заднього скла | 15A F42
. | Система контролю стійкості | 7.5A
F43. | Склоочисник та омивач лобового скла | 30A
F44. | Запобіжник прикурювача Fiat Croma / задня розетка 12V / підключення аксесуарів | 20A
F45. | Люк на даху | 20A
F46. | Шторка люка на даху | 20A
F47. | Блок керування електрообладнанням дверей водія | 20A
F48. | Блок керування електрообладнанням дверей пасажира | 20A
F49. | Круїз-контроль, телефон, радіо, система ESP, навігаційна система, датчики паркування, кондиціонер, підігрів сидінь, люк на даху, регулювання дзеркал, сигналізація, ближнє світло, омивач та склоочисник лобового скла, підсвічування приладів, габаритні вогні, підсвічування номерного знака, покажчики поворотів | 7.5A
F50. | Система SRS |
7.5A F51. | Електропідсилювач керма / підсвічування номерного знака / система контролю тиску в шинах | 7.5A
F52. | Запобіжник заднього прикурювача , склоочисника та омивача заднього скла, багажника | 15A
F53. | Комбінація приладів
R1. | Реле ближнього світла
R11. | Реле обігріву заднього скла
R12. | Реле прикурювача
R13. | Реле переднього склопідйомника
У багажнику

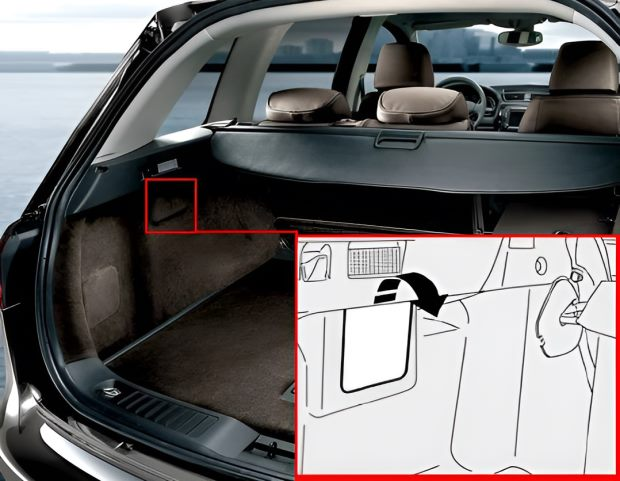

Блок запобіжників розташований з лівого боку багажника. Щоб отримати до нього доступ, необхідно відкрити відповідну панель доступу.

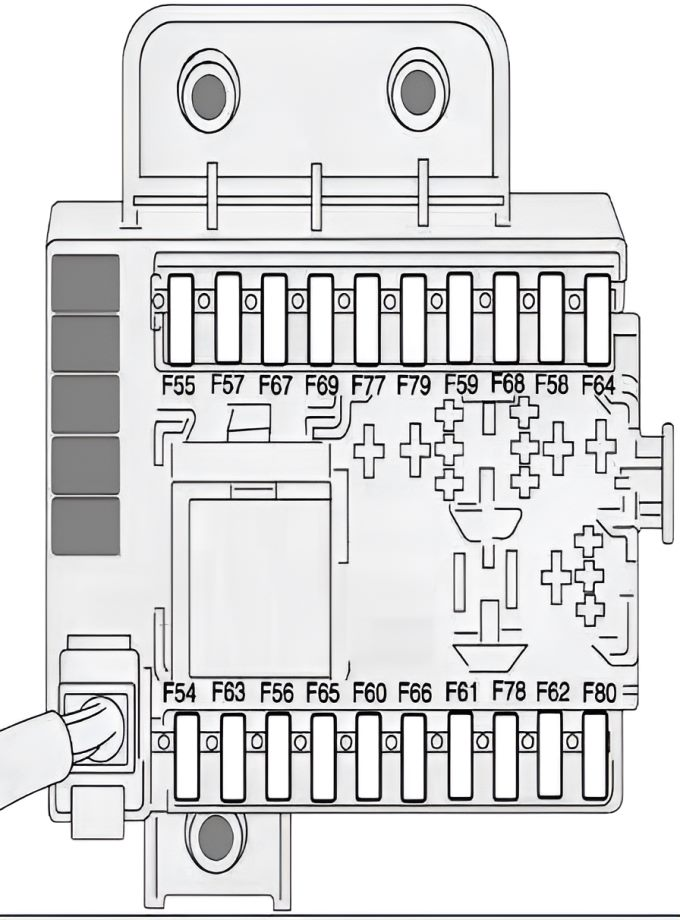

План розміщення
№ | Опис | Струм, А
F54. | Підсилювач Hi-Fi | 25A
F55. | Резервний
F56. | Блок керування регулюванням сидіння водія | 25A
F57. | Підігрів переднього сидіння водія | 7.5A
F58-F59. | Резервний
F60. | Регулювання пасажирського сидіння | 25A
F61-F66. | Резервний
F67. | Підігрів сидіння водія | 7.5A
F68-F80. | Резервний
