Der Volkswagen Passat B8, die achte Generation der Baureihe (2015–2021), basiert auf der fortschrittlichen modularen MQB-Plattform. Dieses Material bietet eine umfassende Dokumentation mit genauen Angaben zu den Positionen, Schaltplänen und Fotos der Sicherungs- und Relaiskästen des Volkswagen Passat B8. Besonderes Augenmerk liegt auf der Identifizierung der Sicherung für den Zigarettenanzünder.

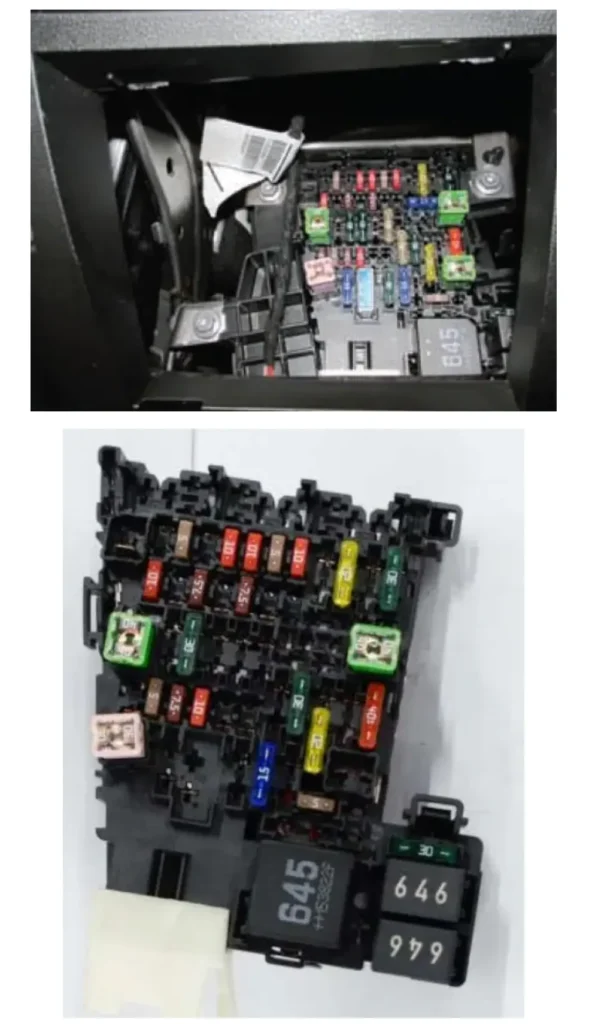

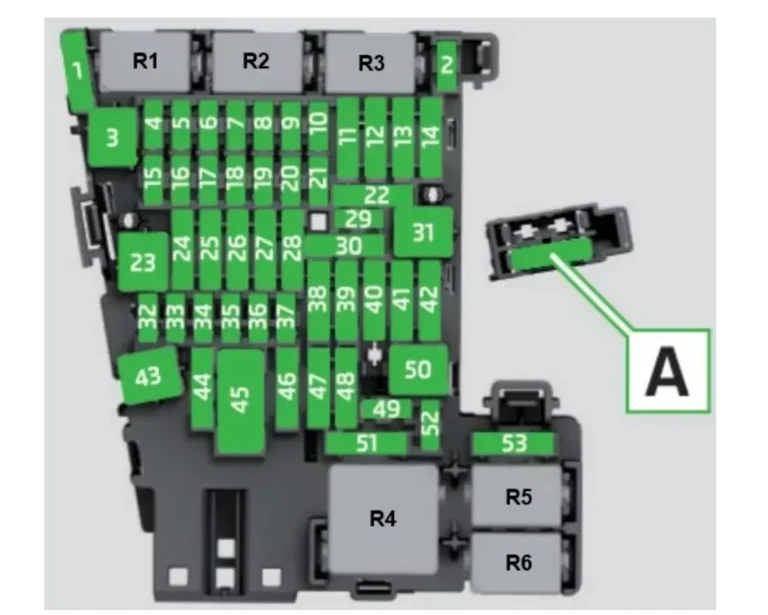

Kabinenblock
Es befindet sich unter dem Armaturenbrett, auf der Fahrerseite, hinter dem Handschuhfach.
| Nr. | A | Beschreibung |
|---|---|---|
| 1 | 30 | Reduktionsmittelheizungs-Steuereinheit -J891- |
| 2 | 10 | Lenksäulensteuergerät -J527- |
| 3 | — | — |
| 4 | 7,5 / 10 | Akustisches Signal -H12- |
| 5 | 5/7,5 | Datenbus-Diagnoseschnittstelle -J533- |
| 6 | 5/7,5 | Wählhebel -E313- |
| 7 | 10 | Heizungs- und Klimaanlagensteuerung -EX21- Bedieneinheit und Anzeige für die hintere Klimaanlage -E265- Fernbedienungsempfänger für die Standheizung -R149- Relais für die Heckscheibenheizung -J9- Analoge Uhr -Y- Reifendruckkontrollsystem -J502- |
| 8 | 7,5 / 10 | Lichtdrehschalter -EX1- Elektromechanischer Feststellbremsknopf -E538- Regen- und Lichtsensor -G397- Diagnoseanschluss -U31- Alarmsensor -G578- Hintergrundbeleuchtung links (LED) -L181- Hintergrundbeleuchtung rechts (LED) -L182- Innenraumbeleuchtung vorn -WX1- Alarmsensor -G578- Kurvenlicht- und Leuchtweitenregulierungseinheit -J745- Türumrandungsleuchte vorn links -L251- Türumrandungsleuchte hinten links -L253- Türumrandungsleuchte vorn rechts -L252- Türumrandungsleuchte hinten rechts -L254- |
| 9 | 5/7,5 | Lenksäulensteuergerät -J527- |
| 10 | 7,5 / 10 | Frontinformationsanzeige und Steuergerät -J685- Head-up-Display-Steuergerät -J898- |
| 11 | 40 | Bordnetz-Steuereinheit -J519- |
| 12 | 20 | Steuergerät für elektronisches Informationssystem 1 -J794- Steuergerät für Navigationssystem -J856- 1) |
| 13 | 25 | Vorderer linker Sicherheitsgurt -NX10- |
| 14 | 40 | Zuluftventilator-Steuereinheit -J126- |
| 15 | 10 | Elektronische Steuereinheit für die Lenksäulenverriegelung -J764- |
| 16 | 7,5 | Zwei-Wege-Signalverstärker für Mobilfunk-/Datendienste -J984- USB-Ladebuchse 1 -U37- Ablagefach mit Mobiltelefonanschluss -R265- USB-Hub -R293- |
| 17 | 7,5 | Armaturenbretteinsatz -KX2- Notrufmodul-Steuereinheit und Kommunikationseinheit -J949- |
| 18 | 7,5 | Steuergerät für Top-View-Kamera -J928- Kofferraumdeckelgriff -EX37- Top-View-Kamera -R246- |
| 19 | 7,5 | Schnittstelle für Eingangs- und Startsystem -J965- |
| 20 | 7,5 / 10 / 15 | Harnstoffdosiersystem-Relais -J963- Vakuumpumpen-Relais -J318- |
| 21 | 15 | Allradantriebssteuergerät -J492- |
| 22 | 15 | Anhängererkennungssteuergerät -J345- |
| 23 | 20 / 30 | Steuereinheit für Schiebedach -J245- |
| 24 | 40 | Bordnetz-Steuereinheit -J519- |
| 25 | 30 | Steuergerät Fahrertür -J386- Steuergerät Fahrertür hinten -J926- |
| 26 | 30 | Bordnetz-Steuereinheit -J519- |
| 27 | 30 | Bordnetz-Steuereinheit -J519- |
| 28 | 25 | Anhängererkennungssteuergerät -J345- |
| 29 | 5 | Relais für Fernstartsystem -J471- |
| 30 | 10 | Relais für Fernstartsystem -J471- |
| 31 | 30 | Steuereinheit für die Heckklappe -J605- |
| 32 | 10 | Fahrerassistenzsysteme Frontkamera -R242- Adaptive Geschwindigkeitsregelung Steuergerät -J428- Einparkhilfe Steuergerät -J446- Spurwechselassistent Steuergerät -J769- Spurwechselassistent 2 Steuergerät -J770- |
| 33 | 5/7,5 | Airbag-Steuergerät -J234- |
| 34 | 7,5 | Innenspiegel -EX5- Steckrelais -J807- Rückfahrscheinwerferschalter -F4- Kältemitteldrucksensor -G805- Luftqualitätssensor -G238- Zentralschaltereinheit in der Frontverkleidung -EX22- Schaltereinheit 1 in der Mittelkonsole -EX23- Karosseriegeräuschsteuerungseinheit -J869- Elektromechanischer Parkbremsknopf -E538- |
| 35 | 7,5 / 10 | Diagnoseanschluss -U31- |
| 36 | 5/7,5 | Scheinwerfer, rechts -MX2- |
| 37 | 5/7,5 | Vorderer linker Scheinwerfer -MX1- |
| 38 | 25 | Anhängererkennungssteuergerät -J345- |
| 39 | 30 | Steuergerät für die Beifahrertür -J387- Steuergerät für die Beifahrertür -J927- |
| 40 | 20 | 12-V-Steckdose -U5- 12-V-Steckdose 2 -U18- 12-V-Steckdose 3 -U19- |
| 41 | 25 | Sicherheitsgurt vorne rechts rechts -NX11- |
| 42 | 40 | Bordnetz-Steuereinheit -J519- |
| 43 | 40 | Digitale Audiosteuereinheit -J525- |
| 44 | 15 | Anhängererkennungssteuergerät -J345- |
| 45 | 15 | Steuereinheit für die Fahrersitzverstellung -J810- Lüfter für das Sitzkissen vorne links 1 -V514- Lüfter für die Rückenlehne vorne links 1 -V512- |
| 46 | 30 | DC/AC-Wandler mit Steckdose, 12 V – 230 V -U13- |
| 47 | 7,5 / 15 | Heckscheibenwischer -V12- |
| 48 | — | — |
| 49 | 5/7,5 | Kupplungspositionssensor -G476- Anlasserrelais 1 -J906- Anlasserrelais 2 -J907- |
| 50 | 40 | Steuereinheit für die Heckklappe -J605- |
| 51 | 25 | Bedien- und Anzeigeeinheit für die hintere Klimaanlage -E265- |
| 52 | 15 | Elektronisch gesteuerte Dämpfungsregeleinheit -J250- |
| 53 | 30 | Relais für Heckscheibenheizung -J9- |
| Befindet sich im Inneren des Sicherungsblockhalters: | ||
| A | 15 | Steuereinheit für die Sitzpositionsverstellung vorne rechts -EX34- Lüfter für Sitzkissen vorne rechts 1 -V518- Lüfter für Rückenlehne vorne rechts 1 -V516- |
| B | 5a | Relais für Fernstartsystem -J471- |
| C | 7,5 | USB-Ladeanschluss 1 -U37- |
| R1 | Relais für Fernstartsystem -J471- | |
| Relais | ||
| R1 | Reduktionsmittel-Dosiersystemrelais -J963- | |
| R2 | — | |
| R3 | — | |
| R4 | Stromversorgungsrelais-Anschluss 15 -J329- | |
| R5 | Relais für Heckscheibenheizung -J9- | |
| R6 | Sockelrelais -J807- | |
Die Sicherung Nr. 40, 20A, ist für den Zigarettenanzünder zuständig.

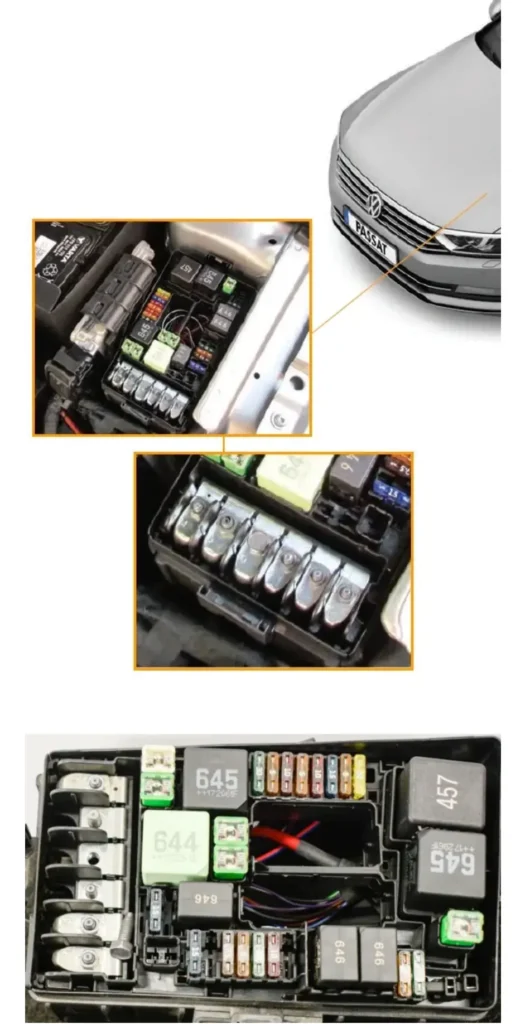

Block unter der Motorhaube
Es befindet sich auf der linken Seite, neben der Batterie, und ist mit einer Schutzabdeckung versehen. Es besteht aus zwei Bereichen: einem Kommunikationsbereich mit Sicherungen und Relais sowie einem Bereich für Hochleistungssicherungen.
| Nr. | A | Markierung |
|---|---|---|
| 1 | 25 | ABS-Steuergerät -J104- |
| 2 | 40 / 60 | ABS-Steuergerät -J104- ABS-Hydraulikpumpe -V64- |
| 3 | 15/30 | Motor / Motorsteuergerät -J623- |
| 4 | 5/7,5/10 | Kühlerlüfter -VX57- Hochtemperaturrelais -J360- Niedrigtemperaturrelais -J359- Öldruckregelventil -N428- Turbolader-Luftrückführungsventil -N249- Ansaugkrümmerklappenventil -N316- Kolbenkühlungsdüsen-Steuerventil -N522- Ölstand- und Temperatursensor -G266- Turbinenumschaltventil -N529- Motorkomponenten-Stromversorgungsrelais -J757- |
| 5 | 10 | Kraftstoffdruckregelventil -N276- Kraftstoffdosierventil -N290- Motorkomponenten-Stromversorgungsrelais -J757- Turbinenschaltventil -N529- |
| 6 | 5/7,5 | Bremslichtschalter -F- |
| 7 | 7,5 / 10 / 15 | Ladeluftkühlpumpe -V188- Getriebekühlmittelventil -N488- Kühlmittelabsperrventil -N82- Zusatzheizungspumpe -V488- Zylinderkopfkühlmittelventil -N489- Öldruckregelventil -N428- Kraftstofftank-Leckageerkennungssteuergerät -J909- |
| 8 | 15 | Lambdasonde 1 vor Katalysator -GX10- Lambdasonde 1 nach Katalysator -GX7- NOx-Sensor-Steuergerät -GX30- NOx-Sensor-Steuergerät 2 -J881- |
| 9 | 5/10 | Abgasklappensteuergerät -J883- Abgasklappensteuergerät 2 -J945- Automatisches Glühkerzensteuergerät -J179- Kurbelgehäuseentlüftungs-Heizelement -N79- Luftmengenmesser -G70- Zusatzheizungspumpe -V488- Magnetventil 1 für Aktivkohlefilter -N80- Steuerventil für Ventil 1 -N318- Steuerventil für Ventil 1 -N205- |
| 10 | 15/20 | Kraftstoffpumpen-Steuergerät -J538- |
| 11 | 40 / 50 | Zusatzluftheizelement -Z35- |
| 12 | 40 | Zusatzluftheizelement -Z35- |
| 13 | 30 | Zusatzhydraulikpumpe 1 Getriebeöl -V475- |
| 14 | 40 | Windschutzscheibenheizungsrelais -J47- |
| 15 | 15 | Hupenrelais -J413- |
| 16 | 20 | Stromversorgungsrelais für Motorkomponenten -J757- |
| 17 | 7,5 | Motor / Motorsteuergerät -J623- ABS-Steuergerät -J104- Scheibenheizungsrelais -J47- |
| 18 | 5/7,5 | Batteriesteuergerät -J367- Datenbus-Diagnoseschnittstelle -J533- |
| 19 | 30 | Scheibenwischermotor-Steuergerät -J400- |
| 20 | 10 | Akustisches Signal -H12- |
| 21 | 30 | Windschutzscheibenheizungsrelais 2 -J611- |
| 22 | 5/7,5 | Motor / Motorsteuergerät -J623- |
| 23 | 30 | Starter -B- |
| 24 | 40 | Zusatzluftheizelement -Z35- |
| 31 | — | — |
| 32 | — | — |
| 33 | 30 | Windschutzscheibenheizungsrelais 2 -J611- |
| 34 | 30 | Windschutzscheibenheizungsrelais 2 -J611- |
| 35 | 30 | Scheibenwischermotor-Steuergerät -J400- |
| 36 | — | — |
| 37 | 30 | Zusatzheizungs-Steuereinheit -J364- |
| 38 | — | — |
| Relais | ||
| R1 | Anlasserrelais 1 -J906- | |
| R2 | Anlasserrelais 2 -J907- | |
| R3 | Hupenrelais -J413- | |
| R4 | Hochtemperatur-Leistungsrelais -J360- | |
| R5 | Hauptrelais -J271- (Benzin) / Stromversorgungsrelais Klemme 30 -J317- (Diesel) | |
| R6 | Automatisches Zündsteuergerät -J179- (Benzin) | |
| R7 | Niedrigthermisches Leistungsrelais -J359- (Diesel) | |
| R8 | Stromversorgungsrelais für Motorkomponenten -J757- (2,0-l-Benzinmotor) | |
| R9 | Windschutzscheibenheizungsrelais -J47- | |
| R10 | Windschutzscheibenheizungsrelais 2 -J611- | |
Sicherungen
| Nr. | A | Termin |
|---|---|---|
| 1 | 125 | Stromversorgung für Pin 30_1 |
| 2 | 400 | Generator mit Spannungsregler |
| 3 | 80 | Servolenkungseinheit |
| 4 | 80 | Stromversorgung für Pin 30_1 |
| 5 | 50 / 80 | Kühlerlüfter-Steuereinheit |
| 6 | 50 | Beheizbare Windschutzscheibe, zusätzliche Heizung |
