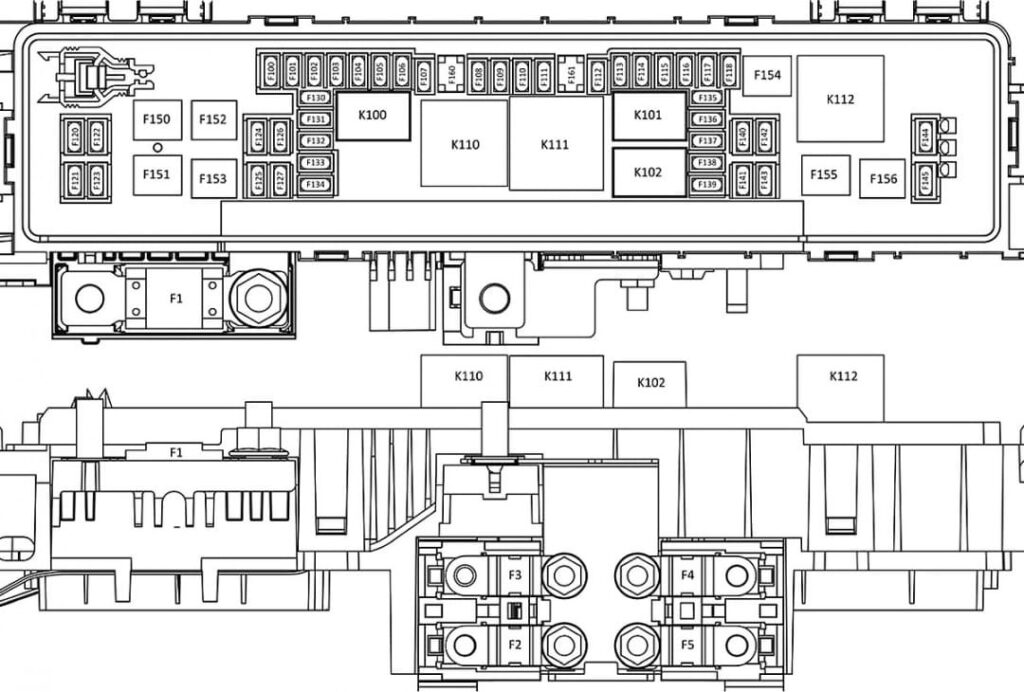

Блок запобіжників у передньому відсіку Tesla Model S та Model X
| № | А | Функціональний опис |
|---|---|---|
| F1 | 250 | DCDC вхід |
| F2 | 60 | Підсилювач керма |
| F3 | – | Не використовується |
| F4 | 125 | Підживлення кабіни |
| F100 | 5 | Сирена та модуль вторгнення |
| F101 | 15 | Передня камера допомоги водієві |
| F102 | – | Не використовується |
| F103 | 25 | Клапани ABS |
| F104 | 5 | Датчик батареї |
| F105 | – | Не використовується |
| F106 | – | Не використовується |
| F107 | 5 | Інвертор приводу задній |
| F108 | 5 | Drive Rail Sense |
| F109 | 10 | Park Assist |
| F110 | 5 | Модуль керування утримуючими пристроями |
| F111 | – | Не використовується |
| F112 | 5 | Системи комфорту кабіни |
| F113 | 10 | Підігрівач повітря у кабіні |
| F114 | 10 | Терморегулятор, входи, нагрівач батареї |
| F115 | – | Не використовується |
| F116 | 10 | Органи управління Група 1 |
| F117 | 10 | Органи керування пневматичною підвіскою / Клапани |
| F118 | – | Не використовується |
| F120 | – | Не використовується |
| F121 | . | Не використовується |
| F122 | 15 | Насос охолоджувальної рідини 3 |
| F123 | 15 | Насос охолоджувальної рідини 2 |
| F124 | 10 | Очищувач лобового скла De-Ice |
| F125 | 10 | Потужність контактора |
| F126 | – | Не використовується |
| F127 | – | Не використовується |
| F130 | 15 | Радар допомоги водієві |
| F131 | – | Не використовується |
| F132 | 5 | Інвертор приводу, передній |
| F133 | – | Не використовується |
| F134 | – | Не використовується |
| F135 | 10 | Захист від запотівання передньої камери системи допомоги водієві |
| F136 | 15 | Насос охолоджувальної рідини 4 |
| F137 | 15 | Насос охолоджувальної рідини 1 |
| F138 | 30 | Ґрати заднього розморожування |
| F139 | – | Не використовується |
| F140 | – | Не використовується |
| F141 | – | Не використовується |
| F142 | 15 | Контроль безпеки та звукові сигнали |
| F143 | 30 | Органи управління, група 2 |
| F144 | 20 | Фари |
| F145 | 25 | Зовнішнє освітлення |
| F150 | 40 | Вентилятор конденсатора, лівий |
| F151 | 50 | Двигун насоса ABS |
| F152 | – | Не використовується |
| F153 | – | Не використовується |
| F154 | 40 | Компресор із пневматичною підвіскою |
| F155 | 40 | Вентилятор конденсатора, правий |
| F156 | 40 | iBoost (система екстреного гальмування) |
| F160 | 30 | Вентилятор кабіни |
| F161 | – | Не використовується |
| Реле | ||
| K100 | Не використовується | |
| K101 | Група залізниць HVAC 1 | |
| K102 | Ґрати заднього розморожування | |
| K110 | Привідна рейка | |
| K111 | Залізниця HVAC | |
| K112 | Контролер пневматичної підвіски | |

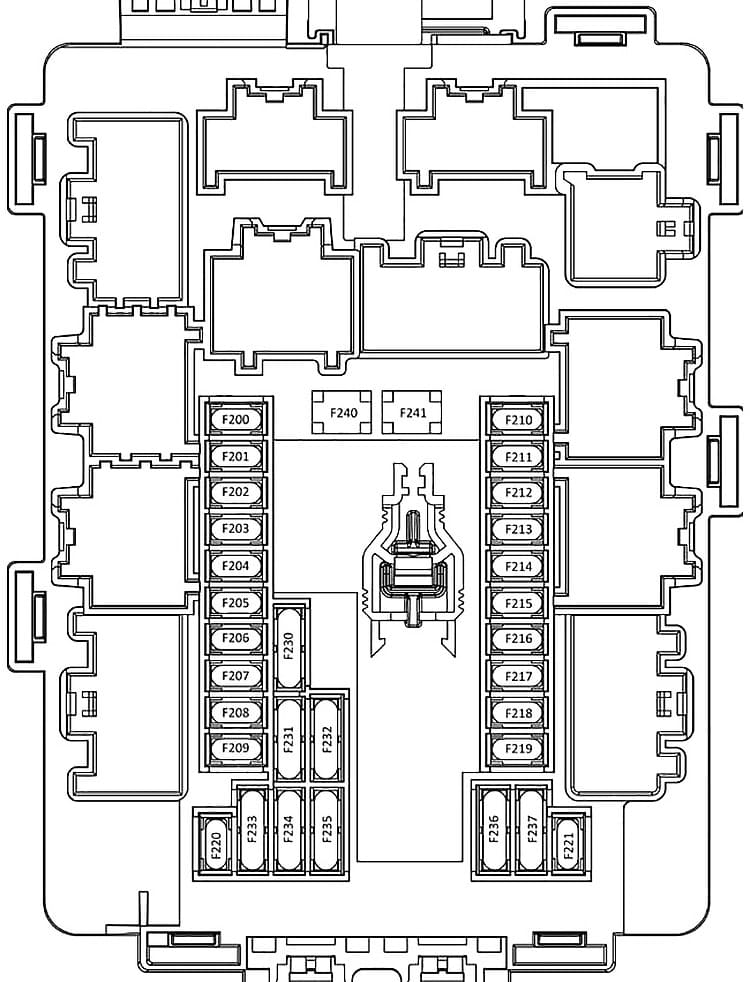

Блок запобіжників у салоні Tesla Model S та Model X
| № | А | Функціональний опис |
|---|---|---|
| F200 | 5 | Модуль сидіння з пам’яттю |
| F201 | 25 | Електродвигун склопідйомника, задній лівий |
| F202 | 15 | Аксесуар 12 В |
| F203 | – | Не використовується |
| F204 | 25 | Електродвигун склопідйомника, передній правий |
| F205 | 25 | Електродвигун склопідйомника, передній лівий |
| F206 | 25 | Люк |
| F207 | 15 | Розетка для аксесуарів 12 В |
| F208 | – | Не використовується |
| F209 | – | Не використовується |
| F210 | 30 | Підйомні двері з електроприводом |
| F211 | 25 | Електродвигун склопідйомника, задній правий |
| F212 | 20 | Електричне гальмо стоянки (основне) |
| F213 | 20 | Електричне гальмо стоянки (резервне) |
| F214 | – | Не використовується |
| F215 | 10 | Обігрів рульового колеса |
| F216 | – | Не використовується |
| F217 | 20 | Підсилювач звуку преміум-класу |
| F218 | 20 | Базовий аудіопідсилювач |
| F219 | 5 | Освітлення ящика рукавички, Діагностика |
| F220 | 5 | Перемикач педалі гальма |
| F221 | 5 | Система керування батареями |
| F230 | 15 | Обігрів сидіння, другий ряд, правий |
| 15 | Не використовується | |
| F231 | 15 | Обігрів сидіння, другий ряд, лівий |
| 15 | Обігрів сидіння, другий ряд, середній | |
| F232 | 15 | Обігрів сидіння, перший ряд, лівий |
| 15 | Обігрів сидіння, перший ряд, правий | |
| F233 | 10 | Органи управління дверима, ліва, ручка лівої передньої двері |
| 10 | Органи управління дверима, права, дверна ручка, передня права сторона | |
| F234 | 5 | Ручка дверей, задня ліва |
| 5 | Ручка дверей, задня права | |
| F235 | 10 | Шлюз / центральний дисплей |
| 10 | Системи заряджання | |
| F236 | 5 | Кут повороту / колонка |
| 5 | Радіо, Підсвічування, Дзеркало заднього виду | |
| F237 | 5 | Приладовий щиток |
| 5 | iBooster | |
| F240 | 30 | Двигуни сидіння, передній правий |
| F241 | 30 | Двигуни сидіння, передній лівий |
Схема блоку запобіжників Tesla Model S та Model X
