Запобіжники та реле Toyota Hilux 7, 2005 – 2015. Схема запобіжників Toyota Hilux 7, 2005 – 2015.

Більшість ланцюгів живлення електрообладнання японського пікапа захищено запобіжниками. Потужні споживачі струму під’єднані через реле. Захисні елементи встановлено в монтажних блоках, які розташовані в салоні та під капотом.

Інформація за схемами актуальна для моделей Тойота Хайлюкс 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 року випуску (AN10, AN20, AN30) з дизельними 1KD-FTV (3,0 л.), 2KD-FTV (2,5 л.) і бензиновим 2TR-FE (2,7 л.) двигунами.

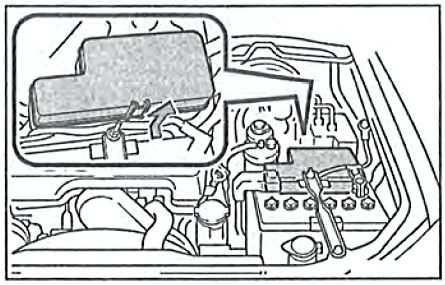

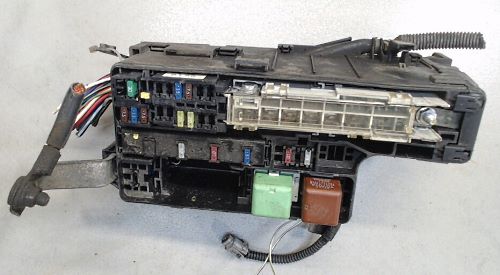

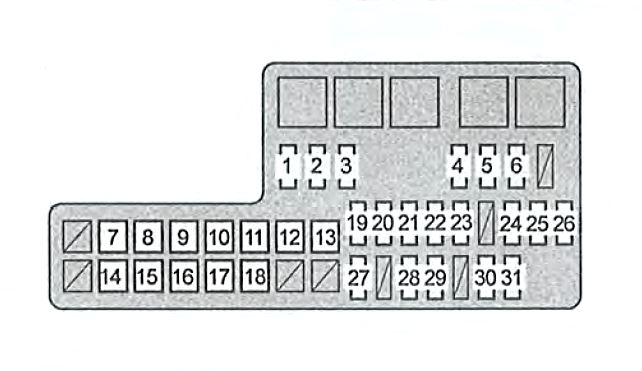

У моторному відсіку

№	Опис	Струм, А
1	Резерв	25
2		10
3		15
4	Протитуманні фари	15
5	Звуковий сигнал	10
6	Система керування двигуном EFI	25
7	Додатковий обігрівач PTC №1	50
8	Електропривод сидіння водія	30
9	Додатковий обігрівач PTC №2	50
10	Омивач фар	40
11	Кондиціонер, запобіжник “А/С”	50
12	Системи ABS/TRC/VSC	30
13		40
14	ALT : Система заряджання, запобіжники PWR SFAT” ‘Н-LР CLN” “FR HTR” “АМ1” “IG1” “РТС №1”, “РТС №2”, “PWR OUT”, “STOP”, “TAIL” та “OBD”	100
15	Свічки розжарювання (моделі з дизельними двигунами)	80
16	Запобіжники “FOG”, “HORN” та “EFI”	50
17	Система запалювання, запобіжники “ST”, “IGN”, “INJ” та “МЕТ”	30
18	Запобіжники “HlР RH”, “H-LP LH”, “H-LP RL” та “H-LP LL”	40
19	Права фара (ближнє світло)	15
20	Ліва фара (ближнє світло)	15
21	Права фара (дальнє та ближнє світло)	15
22	Ліва фара (дальнє та ближнє світло)	15
23	Система керування двигуном EFI №2	10
24	ECU-B : Центральний замок, система дистанційного керування центральним замком, фари, датчик положення рульового колеса	10
25	Магнітолу	15
26	Освітлення салону, підсвічування замку запалювання, вимірювальні прилади та покажчики, годинник, багатофункціональний дисплей, система дистанційного керування центральним замком, система зовнішнього освітлення в денний час, протитуманні фари та ліхтарі	7,5
27	Система зниження токсичності відпрацьованих газів	20
28	Система заряджання ALT-S	7,5
29	Вказівники поворотів та аварійна сигналізація	15
30	Кондиціонер	7,5
31	DCC: Запобіжники “ECU-B”, “DOME” та “RAD”	30

R1	Діммер (DIM)
R2	Фари
	СВІТИТИСЯ

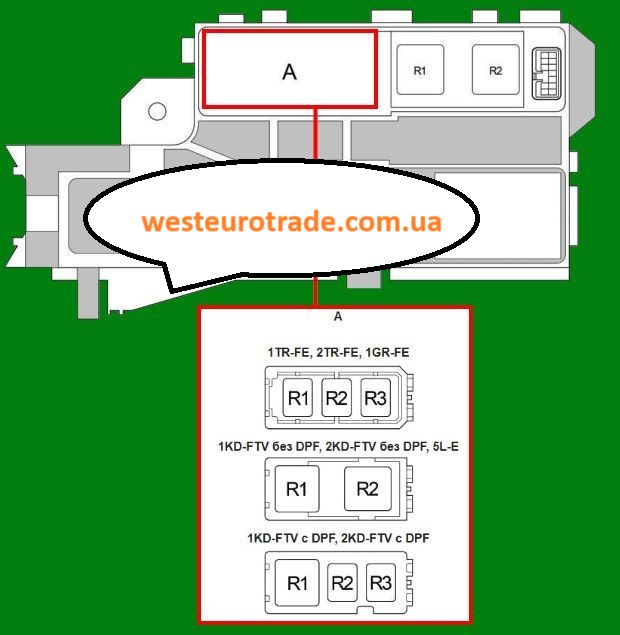

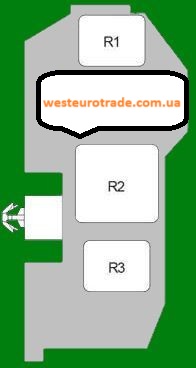

Плата А
R1	Стартер (ST)
R2	1TR-FE, 2TR-FE, 1GR-FE: Датчик співвідношення повітря-паливо
	1KD-FTV без DPF, 2KD-FTV без DPF, 5L-E: свічки розжарювання
	1KD-FTV з DPF, 2KD-FTV з DPF: датчик співвідношення повітря-паливо
R3	1TR-FE, 2TR-FE, 1GR-FE:  Реле бензонасосу
	1KD-FTV з DPF, 2KD-FTV з DPF: Ні

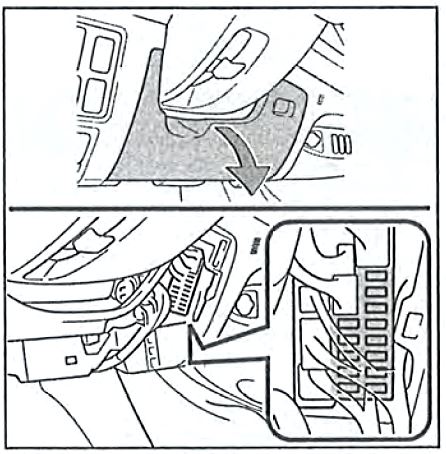

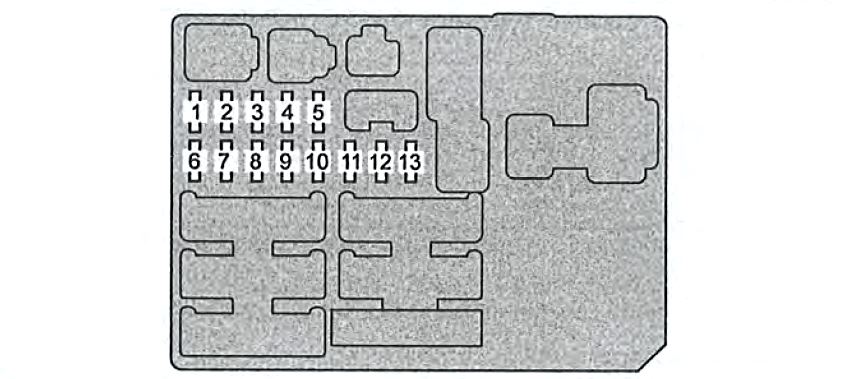

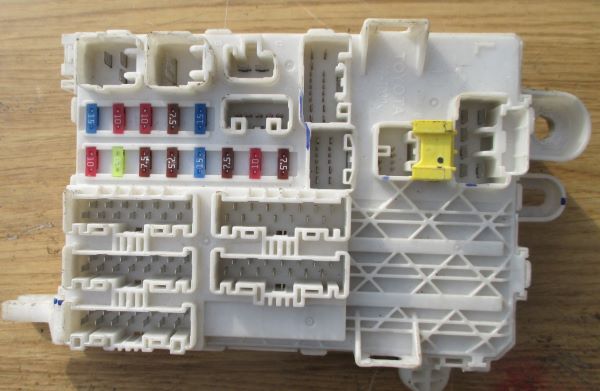

№	Розшифровка	Струм, А
1	Роз’єм для підключення додаткового обладнання PWR OUT	15
2	Підсвічування панелі приладів, протитуманні фари, коректор фар, габарити, підсвічування номерного знака, система керування двигуном, багатофункціональний дисплей, система зовнішнього освітлення в денний час, система автоматичного включення світла фар	10
3	Стоп-сигнали, додатковий стоп-сигнал, система керування двигуном, система блокування селектора АКПП, системи ABS/TRC/VSC	10
4	Система самодіагностики OBD	7.5
5	Система керування двигуном INJ	15
6	ECU-IG & GAUGE : Кондиціонер, система заряджання, система блокування заднього диференціала, система ACS , система зовнішнього освітлення в денний час, система підтримки швидкості, обмивач фар, обігрівачі передніх сидінь, підігрівачі бічних дзеркал заднього виду, багатофункціональний дисплей	10
7	Очищувач та омивач лобового скла	20
8	IGN : Система керування двигуном, система SRS, паливний насос	7.5
9	Магнітола, роз’єм для підключення додаткового обладнання, годинник, електропривод бічних дзеркал заднього виду, система блокування селектора АКПП, багатофункціональний дисплей	7.5
10	Прикурювач	15
11	Вимірювальні прилади та покажчики, система очищення фільтра сажі	7.5
12	Кондиціонер	10
13	ST : Система запуску, вимірювальні прилади та покажчики, система керування двигуном	7.5

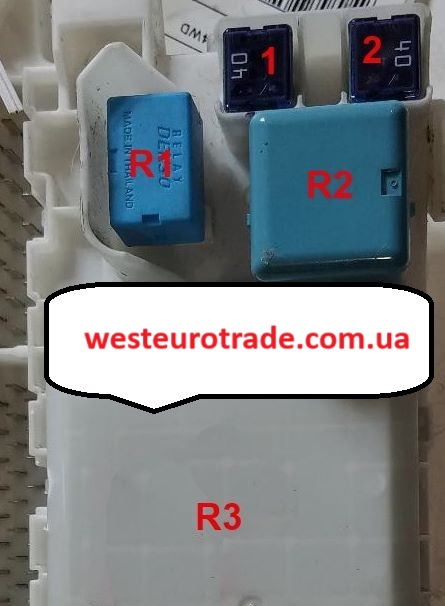

R1	Розетки
R2	Реле підігрівача
R3	Вбудоване реле
1	Система блокування заднього диференціала, ABS, TRC, VSC, запобіжники: “ACC”, “CIG”, “ECU-IG & GAUGE”, “WIP” – 40 Ампер
2	“PWR”, “S-HTR”, “4WD”, “DOOR”, “DEF”, “MIR HTR” – 40 Ампер

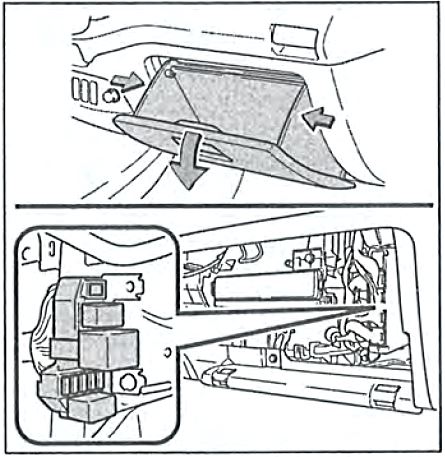

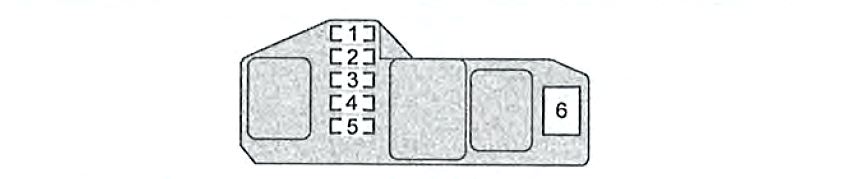

№	Ланцюг, що захищається	Струм, А
1	Підігрівачі бічних дзеркал заднього виду	15
2	Система блокування заднього диференціала, системи ABS/TRC/VSC	20
3	Обігрівачі передніх сидінь	15
4	Обігрівач заднього скла, система керування двигуном	20
5	Центральний замок, електропривод склопідйомників	25
6	Електропривод склопідйомників	30

R1	Зовнішні дзеркала з підігрівом (MIR HTR)
R2	Запалювання (IG1)
R3	Обігрів заднього скла (DEF)

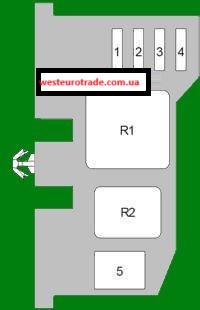

№	Опис	А
1	Система електричних дверних замків та вікон з електричними склопідйомниками	25
2	Обігрів заднього скла та система розподіленого упорскування паливаСистема послідовного розподіленого упорскування палива	20
3	Сидіння з підігрівом	15
4	Система блокування заднього диференціала, ABS, TRC та VSC	20
5	PWR – Склопідйомники	30
R1	Запалювання (IG1)
R2	Обігрів заднього скла (DEF)
