Toyota C-HR 1 – Перше покоління випускалося у 2016, 2017, 2018, 2019, 2020, 2021, 2022 роках з позначенням AX10 та AX50. У цій статті ви можете знайти опис запобіжників та реле Toyota CH-R 1 зі схемами блоків запобіжників, їх розташуванням та фото -прикладами роботи. Виділимо запобіжник, що відповідає за прикурювач.
Пасажирський салон

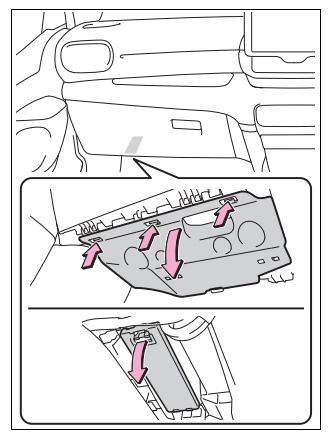

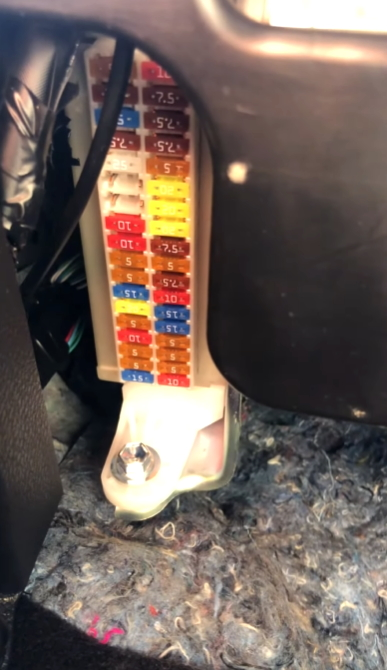

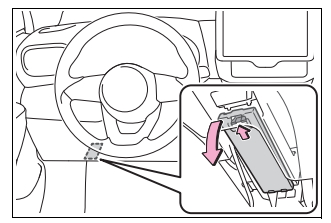

У салоні автомобіля блок запобіжників розташований з лівого боку під панеллю приладів. Для доступу до нього необхідно зняти захисну кришку.
Праворуль

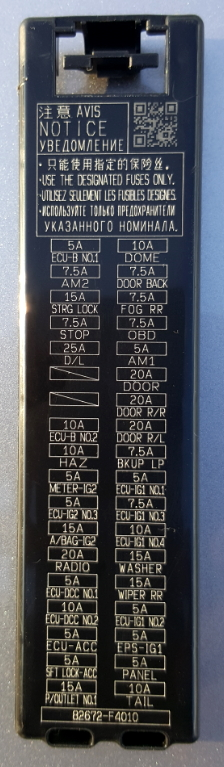

Звірте призначення елементів зі схемами на обкладинці блоку.

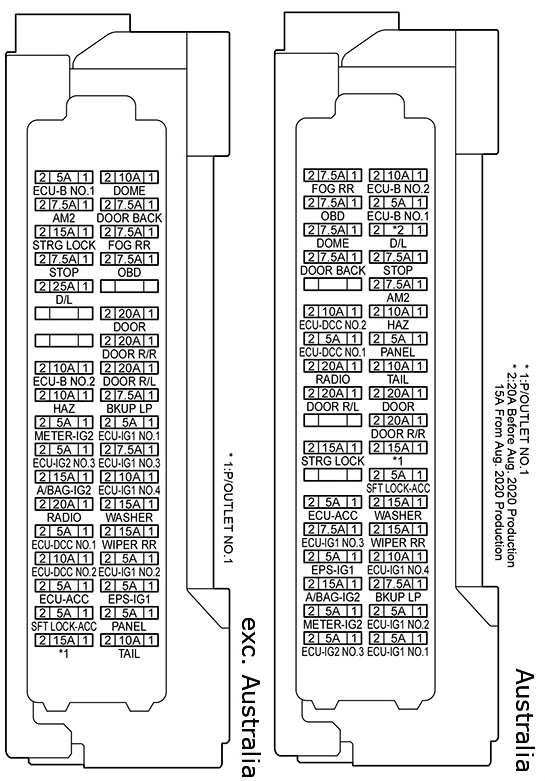

Діаграма
| Позначення | Розшифровка |
|---|---|
| A/BAG-IG2 | 15A SRS (Подушки безпеки) |
| AM1 | 5A Живлення |
| AM2 | 7.5A Система доступу та запуску, імобілайзер, запуск, блокування керма, бездротове керування замками дверей |
| BKUP LP | 7.5A Аудіосистема, заднє освітлення, навігаційна система, система моніторингу заднього виду |
| D/L | 15A Керування замками дверей, система доступу та запуску, імобілайзер, запуск, блокування керма, бездротове керування замками дверей |
| D/L | 20A Керування замками дверей, система доступу та запуску, імобілайзер, запуск, блокування керма, бездротове керування замками дверей |
| D/L | 25A Керування замками дверей, система доступу та запуску, імобілайзер, запуск, блокування керма, бездротове керування замками дверей |
| DOME | 7.5A Живлення |
| DOME | 10A Система доступу та запуску, імобілайзер, освітлення салону, допоміжний роз’єм, запуск, блокування керма, бездротове керування замками дверей |
| DOOR | 20A Електричне скло підйомника |
| DOOR BACK | 7.5A Відкривання задніх дверей, система доступу та запуску, імобілайзер, запуск, блокування керма, бездротове керування замками дверей |
| DOOR R/L | 20A Електричне скло підйомника |
| DOOR R/R | 20A Електричне скло підйомника |
| ECU-ACC | 5A Кондиціонер, аудіосистема, автоматичне освітлення, відкривання дверей, годинник, панель приладів, круїз-контроль, замки дверей, подвійне блокування, динамічний радарний круїз-контроль, система доступу та запуску, передні протитуманні фари тощо |
| ECU-B NO.1 | 5A Круїз-контроль, система доступу та запуску, гібридна система, імобілайзер, система перемикання передач, запуск двигуна, блокування керма, бездротове керування замками дверей |
| ECU-B NO.2 | 10A ABS, кондиціонер, аудіосистема, система утримання гальм, круїз-контроль, замки дверей, динамічний радарний круїз-контроль, гібридна система тощо |
| ECU-DCC NO.1 | 5A ABS, система утримання гальм, електричне паркувальне гальмо, допоміжний запуск на схилах тощо |
| ECU-DCC NO.2 | 10A ABS, система попередження про транспортний засіб, кондиціонер, аудіосистема, автоматичний контроль світла тощо |
| P/OUTLET NO.1 | 15A Розетка (Прикурювач) |
| RADIO | 20A Аудіосистема, навігаційна система, система моніторингу заднього виду |
| STRG LOCK | 15A Система доступу, імобілайзер, запуск, блокування керма, бездротове керування замками дверей |
| TAIL | 10A Передні протитуманні фари, регулювання налаштувань фар, освітлення, задні протитуманні фари, габарити |
| WIPER RR | 15A Склоочисник і омивач заднього скла |
Запобіжник на 15 А з позначкою P/OUTLET NO.1 відповідає за роботу прикурювача.
Деякі додаткові запобіжники на 30 А можна прикріпити до бокової частини пристрою, наприклад, для електричного сидіння та електричних склопідйомників.
Моторний відсік

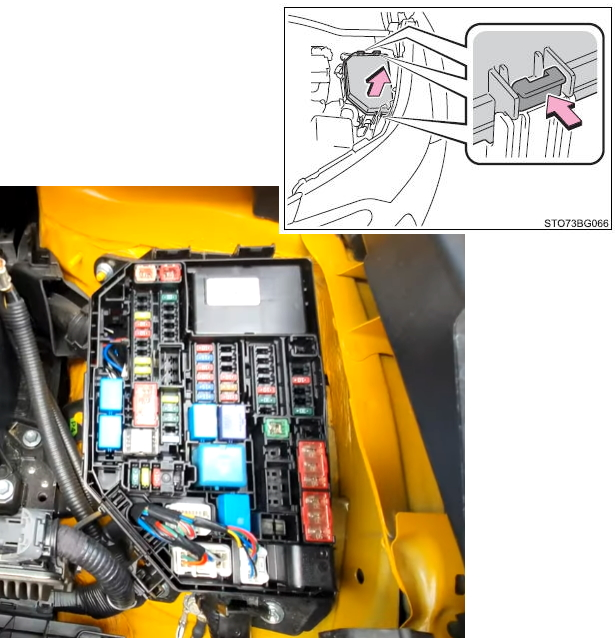

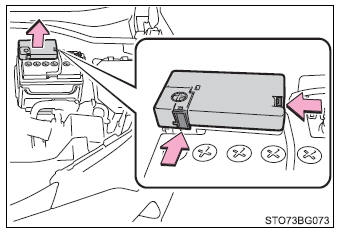

Під капотом у моторному відсіку з лівого боку знаходиться головний блок із запобіжниками та реле.

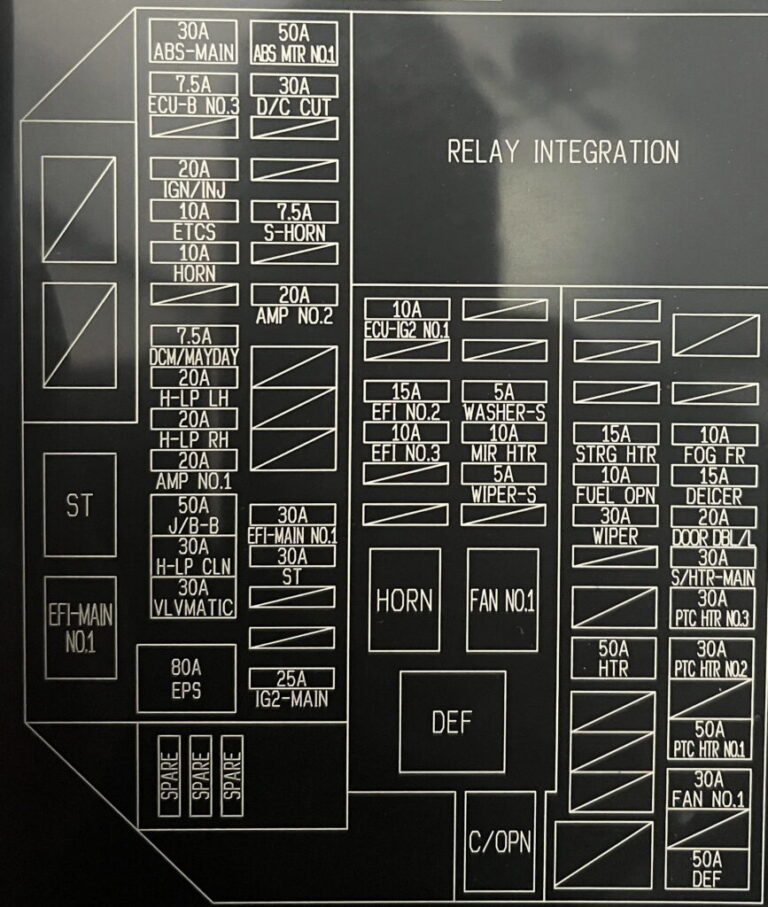

Діаграма
Позначення
| Позначення | Розшифровка |
|---|---|
| ABS MTR NO.1 | 50A ABS, система утримання гальма, електричний стоянковий гальмо, система допомоги при початку руху, TRC, VSC |
| ABS-MAIN | 30A ABS, система утримання гальма, електричний стоянковий гальмо, система допомоги при початку руху, TRC, VSC |
| AMP NO.1 | 20A Аудіосистема, навігаційна система, система моніторингу заднього огляду |
| AMP NO.2 | 20A Аудіосистема, навігаційна система, система моніторингу заднього огляду |
| BATT-S | 5A Заряджання, система “старт-стоп” |
| BBC NO.1 | 30A Система “старт-стоп” |
| BBC NO.2 | 30A Система “старт-стоп” |
| D INJ | 20A Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| D/C CUT | 30A Джерело живлення |
| DCM/MAYDAY | 7.5A Телематична система |
| DEF | 50A Обігрівач дзеркал, розморожувач заднього вікна |
| DEICER | 15A Розморожувач переднього вікна |
| DOOR DBL/L | 20A Подвійний замок, система подвійного блокування |
| DRL | 10A Фари, регулювання висоти фар |
| ECU-B NO.3 | 7.5A Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| ECU-IG2 NO.1 | 10A Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| EFI NO.2 | 10A Охолоджувальний вентилятор |
| EFI NO.2 | 15A Охолоджувальний вентилятор, круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| EFI NO.3 | 10A Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном, система “старт-стоп” |
| EFI NO.4 | 10A Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| EFI-MAIN NO.1 | 20A Охолоджувальний вентилятор, круїз-контроль, CVT та індикатор перемикання передач, динамічний радар круїз-контролю, керування двигуном, система “старт-стоп” |
| EFI-MAIN NO.1 | 30A Охолоджувальний вентилятор, круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| EFI-MAIN NO.2 | 30A Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| EPS | 80A Електропідсилювач керма |
| ETCS | 10A Круїз-контроль, CVT та індикатор перемикання передач, динамічний радар круїз-контролю, керування двигуном |
| FAN NO.1 | 30A Охолоджувальний вентилятор |
| FAN NO.2 | 30A Охолоджувальний вентилятор |
| FOG FR | 10A Передні протитуманні фари |
| FUEL OPN | 10A Відкривач кришки паливного бака |
| H-LP CLN | 30A Очисник фар |
| H-LP HI | 7.5A Фари, регулювання висоти променя фар |
| HTR | 50A Автоматичний кондиціонер, ручний кондиціонер |
На плюсовому виводі акумулятора встановлено блок запобіжників високої ємності у вигляді плавких вставок.
- 140A BATT – Блок живлення, генератор змінного струму
- 120A DC/DC – круїз-контроль, гібридна система, система керування перемиканням передач
- EPS 80A – EPS
- 60A J/B-AM – Автоматичне керування освітленням, передня протитуманна фара, регулювання рівня фар, освітлення, система автоматичного вимкнення світла, нагадування про прохід світла, задній протитуманний ліхтар, габаритний ліхтар

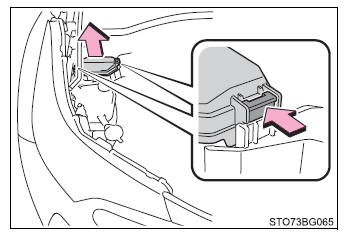

Також на гібридних моделях ще один блок запобіжників і реле може бути розташований з іншого боку моторного відсіку.

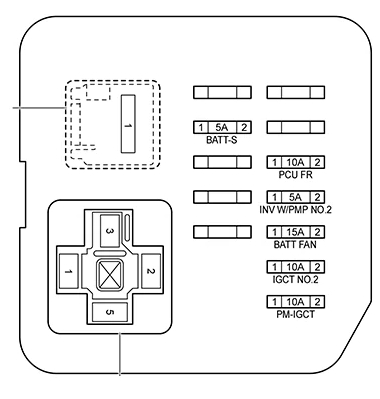

Діаграма
Розподіл
| Позначення | Розшифровка українською мовою |
|---|---|
| BATT FAN | 15A Контроль швидкості, гібридна система, система керування перемиканням передач |
| BATT-S | 5A Контроль швидкості, гібридна система, система керування перемиканням передач |
| IGCT NO.2 | 10A Контроль швидкості, гібридна система, система керування перемиканням передач |
| INV W/PMP NO. 2 | 5A Контроль швидкості, гібридна система, система керування перемиканням передач |
| PCU FR | 10A Контроль швидкості, гібридна система, система керування перемиканням передач |
| PM-IGCT | 10A Контроль швидкості, динамічний радарний контроль швидкості, гібридна система, система керування перемиканням передач |
