Audi Q7 2-го покоління випускався у 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках. За цей час модель кілька разів зазнавала фейсліфтингу. У цій статті ви зможете знайти інформацію з описом запобіжників Audi Q7 2-го покоління зі схемами блоків, місцями їх розташування та фотоприкладами виконання. Виділимо запобіжник прикурювача.
Блоки в салоні

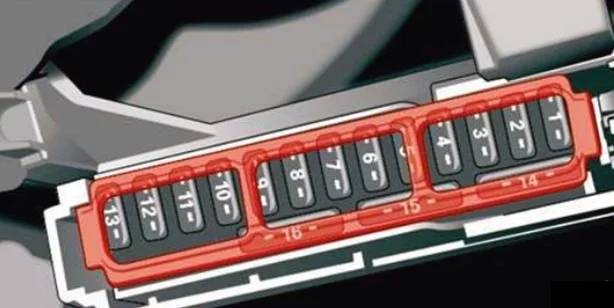

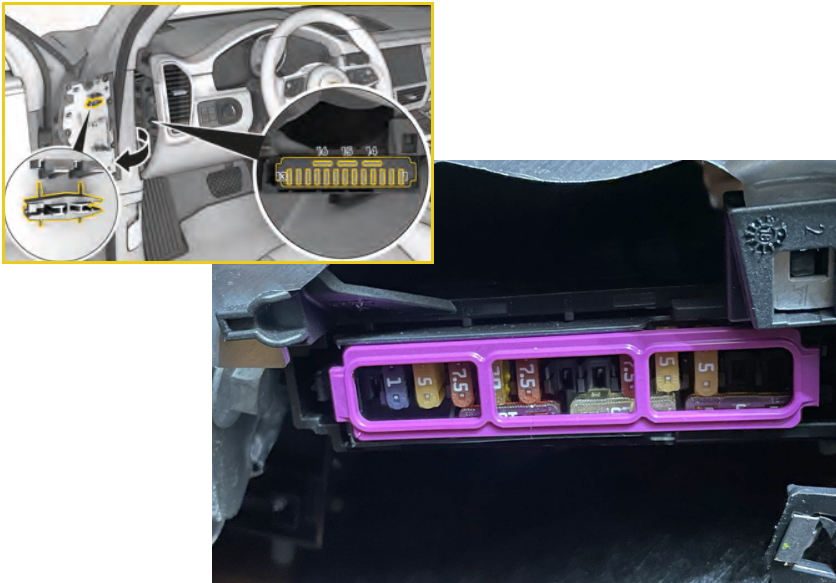

Блок запобіжників з лівого боку
У лівому торці панелі приладів, за захисною кришкою, розташований блок із запобіжниками.
Опис
| 1 | — |
| 2 | Телефонний модуль Audi, сполучна антена |
| 3 | Система клімат-контролю, система ароматизації |
| 4 | Проекційний дисплей |
| 5 | Музичний інтерфейс Audi, USB-з’єднання |
| 7 | Замок кермової колонки |
| 8 | Верхній/нижній дисплей |
| 9 | Приладовий щиток |
| 10 | DVD-привід |
| 11 | Вимикач світла, панелі перемикачів |
| 12 | Електроніка кермової колонки |
| 13 | Контроль гучності |
| 14 | Модуль управління інформаційно-розважальною системою MMI |
| 15 | Регулювання кермової колонки |
| 16 | Обігрів керма |

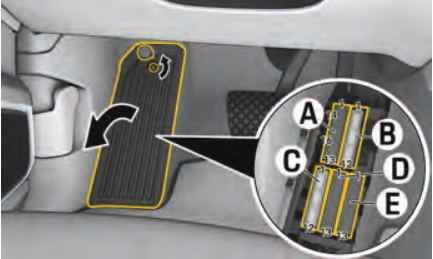

Блок запобіжників у просторі ніг
Автомобілі з лівим кермом
Для доступу до блоку необхідно прибрати захисну кришку. Кришку гвинта кріплення зніміть за допомогою плоскої викрутки, далі відкрутіть гвинт і приберіть кришку.
Сам блок виглядатиме приблизно отак.

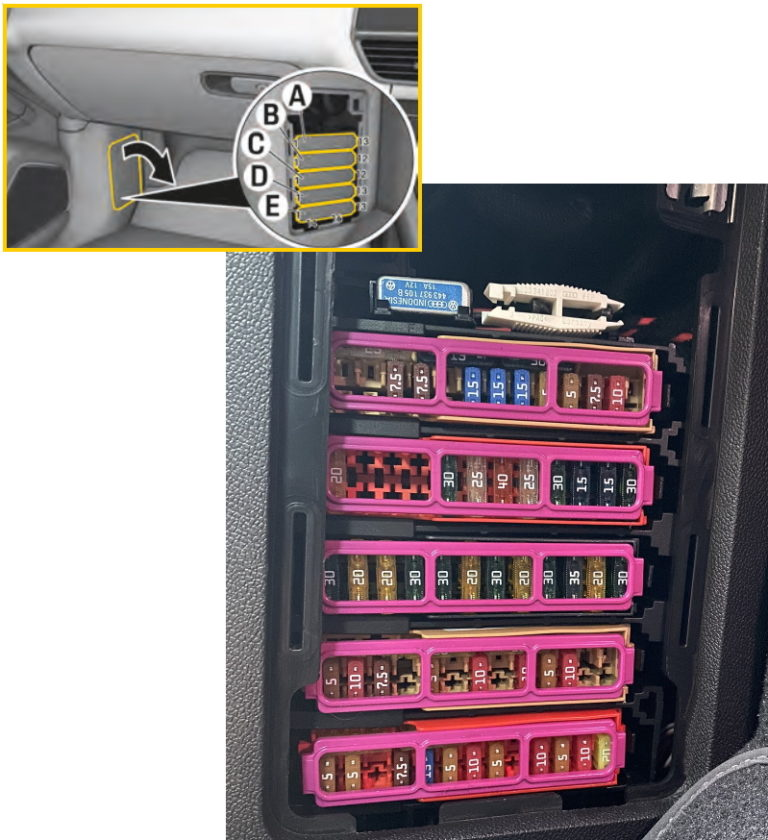

Автомобілі з правим кермом
Фото – приклад

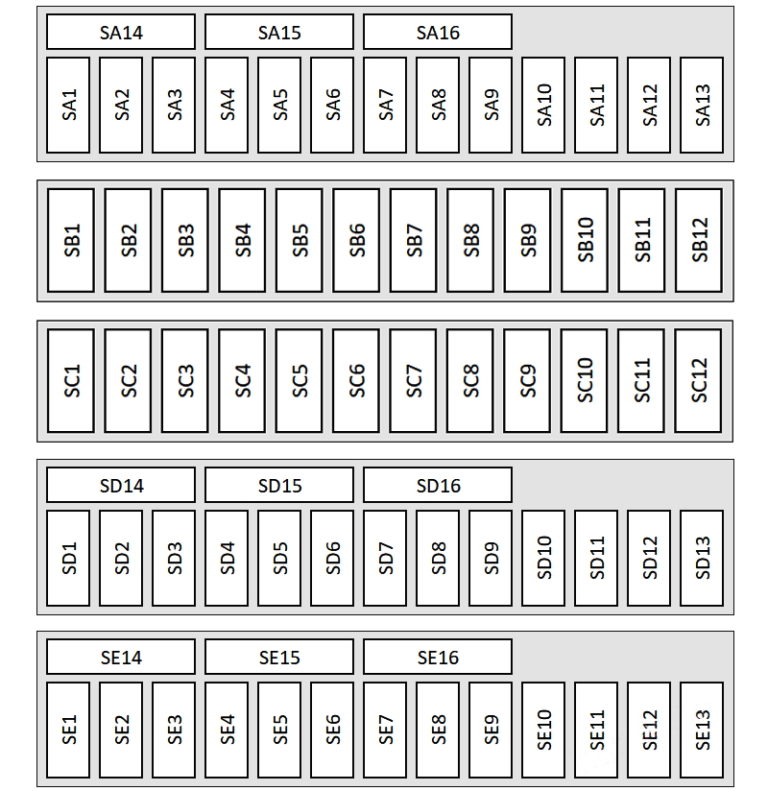

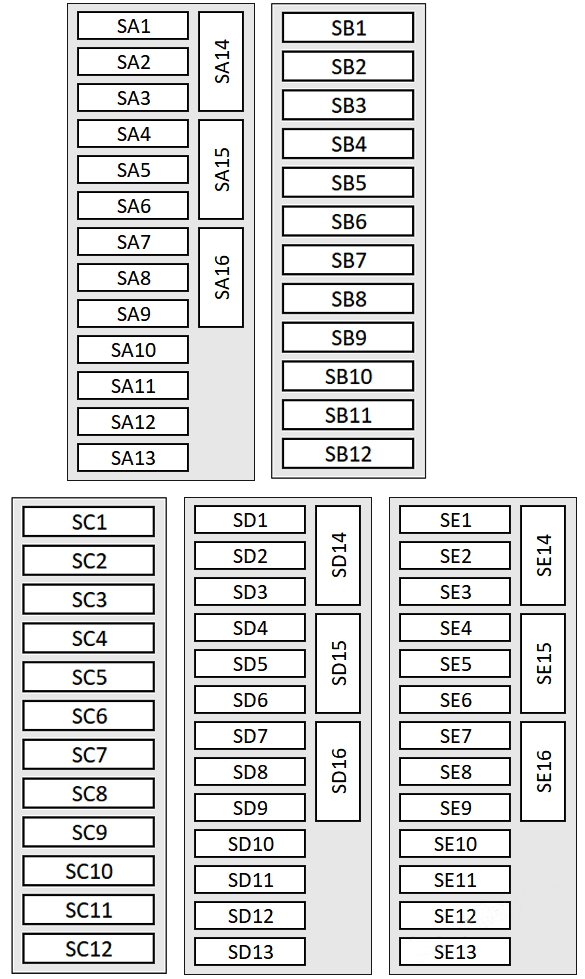

Загальне позначення
| Панель запобіжників SА (коричнева). | |
| А1 | Підігрів каталітичного нейтралізатора, регулювання розподільного валу. |
| А2 | Датчик масової витрати повітря, датчики кисню з підігрівом |
| А3 | Підігрів двигуна, паливні форсунки, вихлопні двері |
| А4 | Насос гарячої води, вихлопні двері, датчик NOX, датчик твердих частинок, датчик біодизеля |
| А5 | Датчик стоп-сигналу |
| А6 | Клапани двигуна |
| A7 | Датчик кисню, що підігрівається, датчик масової витрати повітря |
| А8 | Насос високого тиску, кріплення двигуна |
| А9 | Компоненти двигуна, реле двигуна |
| А10 | Датчик тиску масла, датчик температури олії |
| А11 | Насос охолоджувальної рідини 48, стартер-генератор 48, стартер-генератор 12 |
| А12 | Клапани двигуна |
| А13 | Охолодження двигуна |
| А14 | Модуль керування системою приводу |
| А15 | Датчики кисню з підігрівом |
| А16 | Паливний насос |
| Панель запобіжників SB (червона) | |
| В1 | Котушки запалювання |
| Б3 | нагрівач 48 вольт |
| В4 | Електричний компресор |
| Б5 | Підвіска двигуна |
| В6 | Модуль керування системою омивача вітрового скла |
| В7 | Приладова дошка |
| В8 | Вентилятор системи клімат-контролю |
| Б9 | Модуль управління системами допомоги водієві |
| В10 | Модуль керування екстреним викликом та зв’язком |
| В11 | Запуск двигуна, електропривод зчеплення |
| В12 | Права фара |
| Панель запобіжників SC (чорна) | |
| С1 | Обігрів передніх сидінь |
| С2 | Двірники |
| С3 | Електроніка лівої фари |
| С4 | Панорамний скляний дах |
| С5 | Модуль управління лівими передніми дверима |
| С6 | Розетки (прикурювач) |
| С7 | Модуль управління правими задніми дверима |
| С8 | Ліва фара |
| С9 | Електроніка правої фари |
| С10 | Модуль керування системою омивача вітрового скла/омивача фар |
| С11 | Модуль управління лівими задніми дверима |
| С12 | Обігрівач стоянки |
| Панель запобіжників SD (коричнева) | |
| Д1 | Вентиляція сидінь, електроніка сидінь, дзеркало заднього виду, задня панель управління клімат-контролем, діагностичний роз’єм, антена дорожньої інформації (TMC) |
| Д2 | Модуль керування бортовою мережею, діагностичний інтерфейс |
| Д3 | Звуковий генератор |
| Д4 | Клапан охолодження трансмісійної рідини |
| Д5 | Запуск двигуна, електропривод |
| Д8 | Помічник нічного бачення, активна стабілізація крену |
| Д9 | Адаптивний круїз-асистент, датчики передніх коліс |
| Д10 | Генератор зовнішнього звуку |
| Д11 | Асистент перетину, системи допомоги водієві |
| Д12 | Права фара |
| Д13 | Ліва фара |
| Д15 | USB-з’єднання |
| Д16 | Підготовка до розваг на задніх сидіннях |
| Панель запобіжників SE (червона) | |
| Е1 | Протиугінна сигналізація |
| Е2 | Модуль керування двигуном |
| Е3 | Електроніка передніх сидінь, поперекова підтримка |
| Е4 | Важіль селектора автоматичної коробки передач |
| Е5 | Сигнал |
| Е6 | Ручне гальмо |
| E7 | Діагностичний інтерфейс |
| Е8 | Модуль керування електронікою даху |
| Е9 | Стартер-генератор 48 вольт |
| Е10 | Модуль керування подушками безпеки |
| Е11 | Електронна система стабілізації (ESC), антиблокувальна система гальм (ABS) |
| Е12 | Діагностичний роз’єм датчика світла/дощу |
| Е13 | Система клімат-контролю |
| Е14 | Модуль управління правими передніми дверима |
| Е15 | Компресор системи клімат-контролю |
| Е16 | Резервуар тиску гальмівної системи |

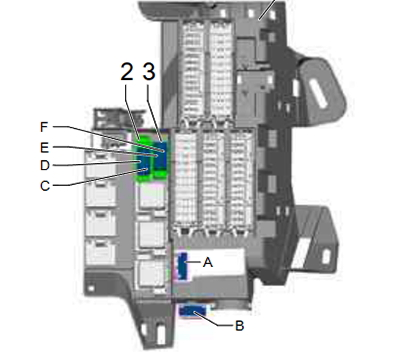

Поряд із блоком запобіжників можуть встановлюватись додаткові елементи захисту.
Схема
Розшифровка
- А — 15А Блок керування регулюванням сидіння та кермової колонки з пам’яттю
- B – 15A Регулювання сидіння переднього пасажира з блоком керування з пам’яттю
- C – 40A Блок управління АБС
- D – 40А Блок управління АБС
- І —
- F-50A Допоміжний гідравлічний насос коробки передач

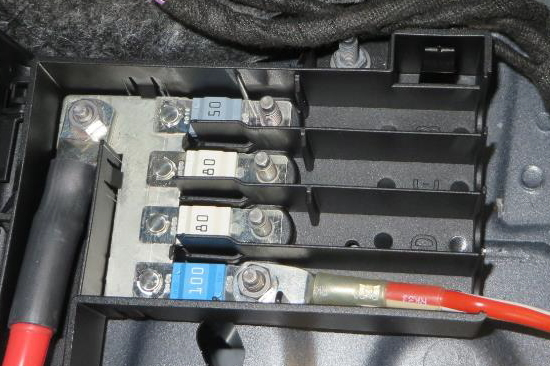

Поруч із акумуляторною батареєю може встановлюватися блок запобіжників високої потужності.

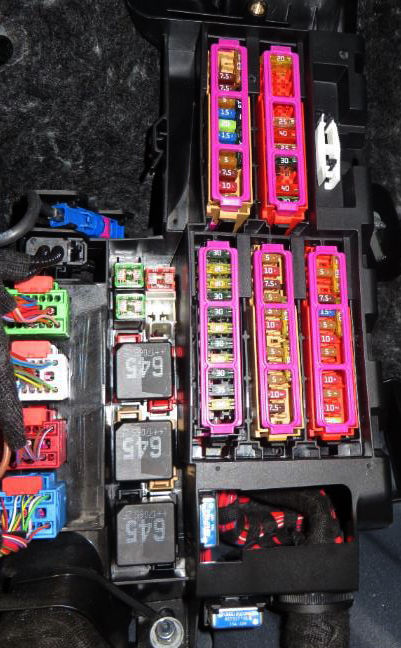

Фото – приклад
Блок у багажнику

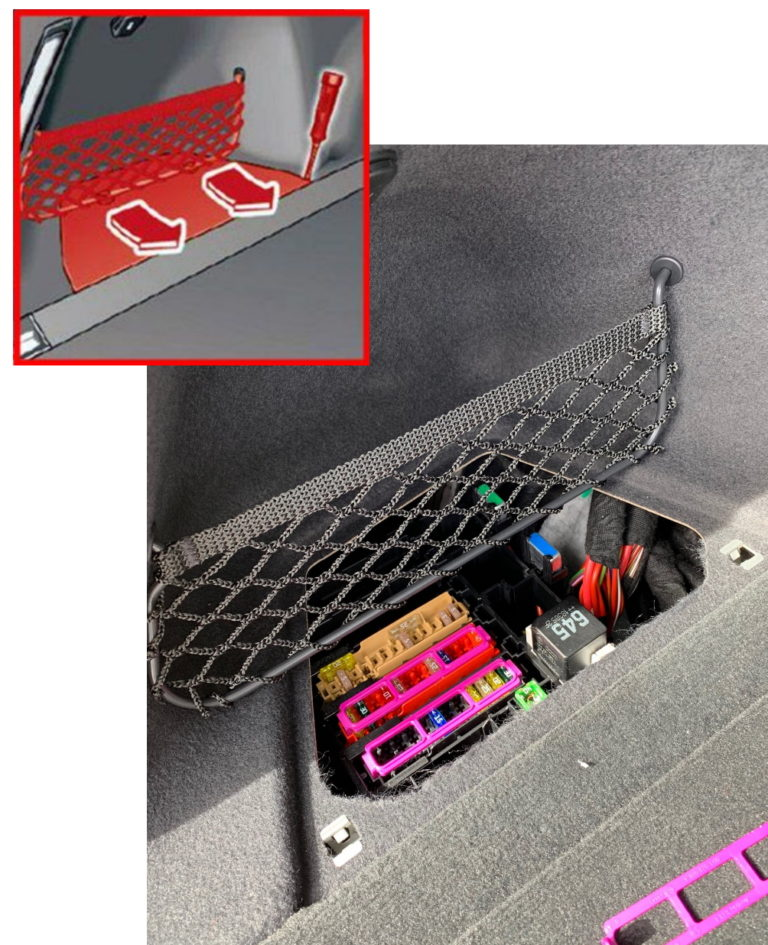

У багажному відсіку з лівого боку під захисною кришкою встановлюється ще один блок із запобіжниками та реле.
Блок у багажнику
У багажному відсіку з лівого боку під захисною кришкою встановлюється ще один блок із запобіжниками та реле.

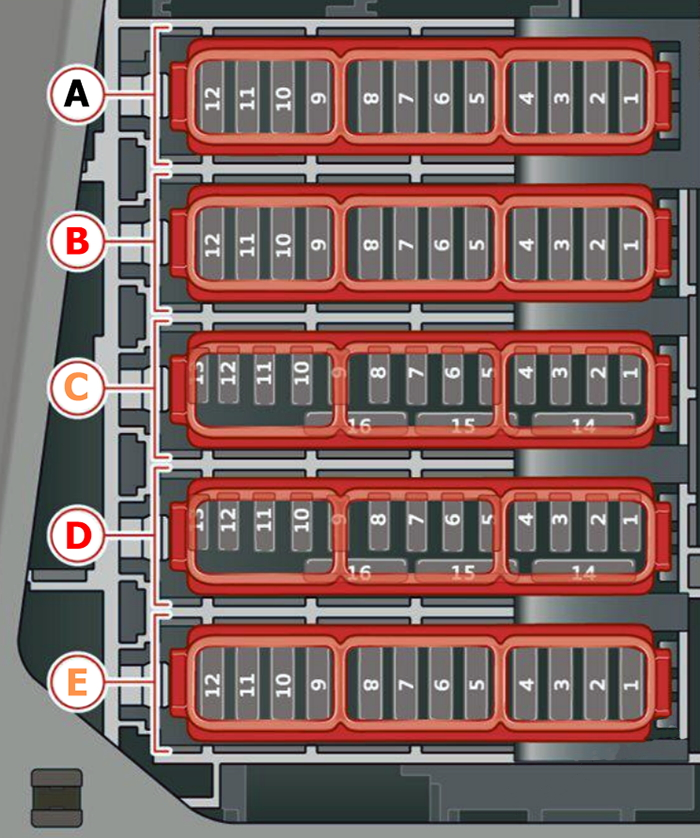

Призначення
| Панель запобіжників А (чорна) | |
| А1 | Високовольтне опалення, термо – менеджмент |
| А5 | Пневматична підвіска/керування підвіскою |
| А6 | Модуль керування автоматичною коробкою передач |
| A7 | Обігрів задніх сидінь, органи керування заднім клімат-контролем |
| А8 | Регулювання сидінь третього ряду |
| А9 | Лівий задній ліхтар |
| Блок управління системою комфорту, лівий задній ліхтар | |
| А10 | Натягувач переднього ременя з боку водія |
| А11 | Центральний замок кришки багажника, лючок бензобака, кришка багажника |
| А12 | Модуль керування кришкою багажника |
| Панель запобіжників B (червона) | |
| В1 | Задній вентилятор системи клімат-контролю |
| В2 | Звукопідсилювач |
| Б3 | Обробка вихлопу, звуковий актуатор |
| В4 | Задня панель керування клімат-контролем |
| Б5 | Правий ліхтар причіпного пристрою |
| В6 | Двигун позиціонування зчепного пристрою причепа |
| В7 | Звільнення зчепного пристрою причепа |
| В8 | Лівий ліхтар причіпного пристрою |
| Б9 | Розетка зчепного пристрою |
| В10 | Спортивний диференціал Allroad |
| В11 | Обробка вихлопних газів |
| В12 | Переднатягувач заднього ременя безпеки з боку водія |
| Панель запобіжників C (коричнева) | |
| С1 | Модуль управління системами допомоги водієві |
| С2 | Телефонний модуль Ауді |
| С3 | Електроніка переднього сидіння, права поперекова опора |
| Права поперекова опора | |
| С4 | Бічний помічник |
| С5 | Підготовка розважальної системи для задніх пасажирів |
| С6 | Система контролю тиску в шинах |
| С7 | Зовнішня антена |
| С8 | Радіоприймач автономного опалення, баковий модуль |
| С10 | ТВ-тюнер, модуль обміну даними та управління телематикою |
| С11 | Модуль управління зручним доступом та авторизацією запуску |
| С12 | Пристрій відкривання гаражних воріт |
| С13 | Камера заднього виду, периферійні камери |
| С14 | Блок управління системою комфорту правого заднього ліхтаря |
| С15 | Переднатягувач заднього ременя безпеки з боку пасажира |
| С16 | Натягувач переднього ременя безпеки з боку переднього пасажира |
| Панель запобіжників D (червона) | |
| Д1 | Активна стабілізація крену |
| Д2 | Високовольтна батарея |
| Д3 | Насос охолоджуючої рідини високовольтної акумуляторної батареї |
| Д4 | Модуль керування силовою електронікою |
| Д5 | Підсилювач гальма |
| Д6 | Перетворювач напруги |
| D7 | Запуск двигуна |
| Д8 | Компресор системи клімат-контролю |
| Д9 | Модуль керування допоміжною акумуляторною батареєю |
| Д10 | Високовольтна батарея |
| Д11 | Система зарядки |
| Д12 | Радіоприймач додаткового опалення та кондиціювання повітря |
| Д14 | Управління температурою, насоси охолоджуючої рідини |
| Д15 | Модуль управління термоменеджментом |
| Панель запобіжників E (коричнева) | |
| E7 | Обігрів передніх сидінь |
| Е9 | Обробка вихлопних газів |
| Е10 | Обігрів задніх сидінь, органи керування заднім клімат-контролем |
| Е12 | Обробка вихлопних газів |

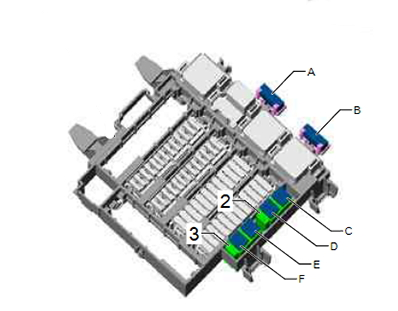

Додаткові елементи
Опис
- A – 15А Регулювання сидіння переднього пасажира з блоком керування пам’яттю (праве кермо)
- B –
- C – 30А Реле обігріву заднього скла
- D – 40A Адаптивна електроніка компресора підвіски
- E –
- F –
