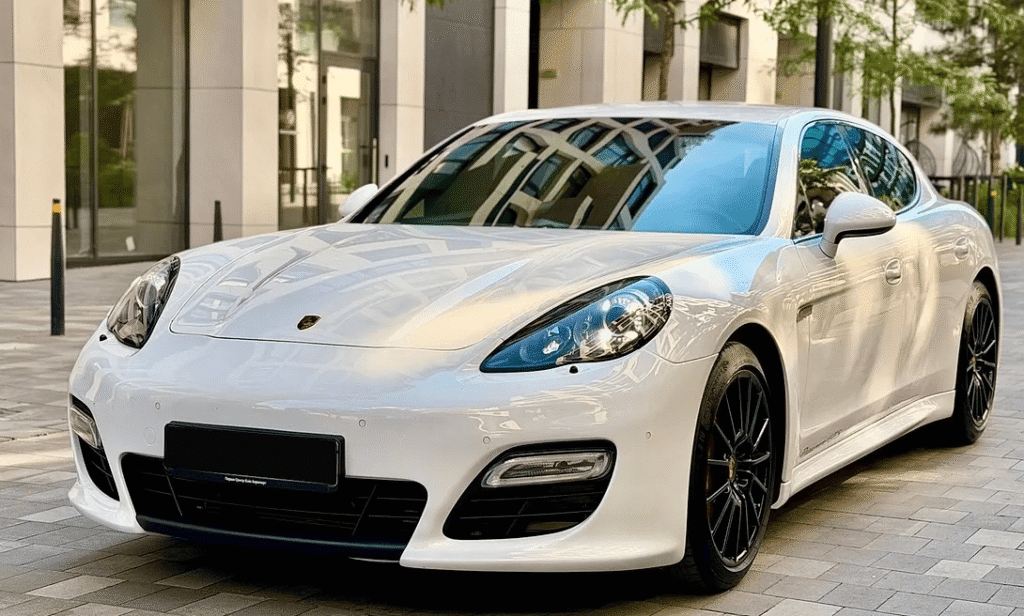

Porsche Panamera першого покоління (кузов 970), що випускалася з 2010 по 2016 рік, оснащена кількома блоками запобіжників, які забезпечують захист електричних систем автомобіля. Залежно від комплектації, типу двигуна (бензиновий, дизельний або Hybrid) та року випуску розташування окремих запобіжників і їх призначення можуть незначно відрізнятися.
На цій сторінці ви знайдете схеми розташування блоків запобіжників, таблиці з номерами, номіналами та детальним описом призначення кожного запобіжника і реле для Porsche Panamera 970 2010, 2011, 2012, 2013, 2014, 2015 та 2016 років випуску . Це допоможе швидко знайти несправний запобіжник і виконати його заміну.
Схема блоку запобіжників з боку водія на панелі приладів.Porsche Panamera (2010–2016)
№ запобіжника Номінал Призначення F1 7,5 A Підкермовий перемикач F2 7,5 A Панель приладів F3 10 A Мультимедійна система PCM 3.1 / магнітола CDR 31 F4 5 A Додаткова панель приладів F5 10 A Передній та задній кондиціонер F6 5 A Камера заднього виду / система Surround View (2014–2016) F7 5 A Кнопка електронного стоянкового гальма F8 10 A Центральний замок задніх лівих дверей (LHD) / лівих дверей (RHD) F9 15 A Регулювання кермової колонки (LHD) — Гібрид (2014–2016): блок керування Tiptronic S F10 25 A Блок керування коробкою передач PDK (LHD) F11 25 A Задній лівий електросклопідйомник F12 25 A Передній лівий електросклопідйомник F13 5 A ParkAssist (2010–2013) / датчик педалі (Hybrid 2014–2016) F14 15 A Ліва ксенонова фара (2010–2013) — Ліва ксенонова / біксенонова / LED-фара (2014–2016) F15 5 A Внутрішнє дзеркало, діагностичний роз’єм OBD, ParkAssist, передня камера F16 5 A Датчик зчеплення PDK (LHD) / сонячний датчик кондиціонера (RHD) 10 A Hybrid: блок керування трансмісією та селектор КПП F17 5 A Hybrid: силова електроніка, шпиндельний привід F18 5 A Hybrid: електропідсилювач керма F19 5 A Блок керування PDLS / PDLS Plus F20 5 A Замок запалювання та перемикач світла (LHD) / ТВ-тюнер (RHD) F21 10 A Центральний замок передніх лівих дверей (2010–2013) 25 A Центральний замок передніх лівих дверей (2014–2016) 5 A Зарядний пристрій мобільного телефону (RHD) F22 5 A Блокування кермової колонки F23 30 A Правий задній покажчик повороту, ліві габарити, права ближня/дальня фара, сигнали повороту, клаксон, PSM, реле стартера, аварійна сигналізація, підсвічування замка запалювання, підсвічування ніг, клапани підсилювача керма, підігрів форсунок омивача F24 30 A Лівий задній покажчик повороту, праві габарити, ліва ближня/дальня фара, поворотне світло, активна вентиляція гальм, підігрів форсунок, замок капота, коректор фар F25 15 A Блокування кермової колонки, лючок паливного бака, насос омивача скла, Servotronic (2014–2016) F26 30 A Система омивання фар F27 15 A Котушки запалювання F28 15 A Hybrid: регулятори фаз ГРМ
Схема блоку запобіжників з правої сторони на панелі приладів.Porsche Panamera (2010–2016)
№ запобіжника Номінал Призначення F1 5 A Блок керування системою контролю тиску в шинах (TPMS) F2 — Не використовується F3 30 A Підігрів передніх сидінь F4 30 A Підігрів задніх сидінь F5 20 A Регулювання правого заднього сидіння F6 — Не використовується F7 — Не використовується F8 30 A Регулювання переднього правого сидіння з пам’яттю F9 5 A Кнопка електронного стоянкового гальма (RHD) F10 5 A Телефонна трубка, зарядний пристрій мобільного телефону (LHD) 15 A Регулювання кермової колонки (RHD) F11 5 A ТВ-тюнер (LHD) 25 A Блок керування коробкою передач PDK (RHD) F12 5 A Телефон (LHD) F13 — Не використовується F14 15 A Права ксенонова фара (2010–2013) 7,5 A Права ксенонова / біксенонова / LED-фара (2014–2016) F15 — Не використовується F16 5 A Діагностичний роз’єм OBD (RHD, 2010–2013) / передня камера (2014–2016) F17 5 A Блок керування системою PSM F18 5 A Датчик сонячного випромінювання, датчик тиску холодоагенту, датчик якості повітря (LHD) / датчик зчеплення PDK (RHD) 10 A Hybrid (RHD): блок керування трансмісією та селектор КПП F19 10 A Відкривач гаражних воріт F20 7,5 A Блок керування подушками безпеки F21 5 A Блок визначення ваги пасажира (2014–2016) F22 5 A Підкермовий перемикач F23 5 A Адаптивний круїз-контроль (ACC) F24 7,5 A Вентиляція передніх сидінь F25 7,5 A Вентиляція задніх сидінь F26 — Не використовується F27 20 A Передня розетка центральної консолі, задній прикурювач F28 30 A Регулювання переднього правого сидіння без пам’яті F29 20 A Задня розетка центральної консолі, розетка в бардачку, додаткова задня розетка (LHD) F30 30 A Розетка 110 В у задній центральній консолі (2014–2016) F31 15 A Холодильний бокс F32 7,5 A Розважальна система для задніх пасажирів (Rear Seat Entertainment) F33 30 A Освітлення, покажчики повороту, клаксон, система PSM, реле стартера, аварійна сигналізація, підігрів форсу
Схема блоку запобіжників у багажнику Porsche Panamera (2010–2016)
Panamera S E-Hybrid
Блок запобіжників A
№ запобіжника Номінал Призначення A1 — Не використовується A2 10 A Привід спойлера (Turbo, 2014–2016) A3 30 A Підсилювач аудіосистеми Burmester (2010–2013) 25 A Підсилювач аудіосистеми ASK Sound / Bose (2010–2013) A4 30 A Блок керування системою Start/Stop A5 30 A Блок керування системою Start/Stop A6 10 A Блокування диференціала A7 30 A Блокування диференціала 25 A Hybrid: підсилювач аудіосистеми ASK Sound / Bose (2014–2016) A8 30 A Сабвуфер (Bose / Burmester) A9 25 A Електропривід кришки багажника A10 25 A Блок керування системою PASM A11 25 A Освітлення багажного відділення A12 10 A Блок керування системою PDCC
Блок запобіжників B
№ запобіжника Номінал Призначення B1 15 A Праві денні ходові вогні, правий задній ліхтар, правий ліхтар заднього ходу, лівий задній протитуманний ліхтар, правий стоп-сигнал, додатковий стоп-сигнал, електрошторка, блокування кермової колонки, задній склоочисник, обігрів заднього скла, датчики охоронної системи, PASM, блок керування двигуном, підсвічування дверей, освітлення салону, підсвічування номерного знака B2 15 A Ліві денні ходові вогні, лівий задній ліхтар, лівий ліхтар заднього ходу, правий задній протитуманний ліхтар, лівий стоп-сигнал, підсвічування задніх дверей, керування вихлопною заслінкою, лючок паливного бака, висування/прибирання заднього спойлера B3 30 A Замок кришки багажника, відкривання лючка паливного бака, електропривід заднього спойлера, електрошторка B4 15 A Сирена охоронної сигналізації B5 5 A Центральний шлюз (Gateway) B6 20 A Обігрів заднього скла B7 5 A Блок керування системою PASM B8 5 A Центральний шлюз (Gateway) B9 5 A Електронне стоянкове гальмо B10 10 A Блокування диференціала B11 10 A Блок керування системою PDCC — Hybrid (2014–2016): система високовольтної батареї
Блок запобіжників C
№ Номінал Призначення C1 40 A Компресор системи PASM C2 40 A Електронне стоянкове гальмо C3 — Не використовується
Блок запобіжників D
№ Призначення D1 Обігрів заднього скла D2 Не використовується D3 Привід спойлера (Turbo) / Hybrid: клапан відключення охолоджувача (теплообмінника) D4 Привід спойлера (Turbo) D5 Компресор системи PASM
Блок запобіжників E
Номінал Призначення 5 A Підсилювач стандартної аудіосистеми 25 A Підсилювач аудіосистеми ASK Sound / Bose® 30 A Підсилювач аудіосистеми Burmester®
