Запобіжники та реле Ferrari California 2008 – 2014. Схема запобіжників Ferrari California 2008 – 2014.

Ferrari California (2008–2014) має кілька блоків запобіжників і реле, які відповідають за роботу електронних систем автомобіля: двигуна, освітлення, кондиціонера, мультимедіа, систем безпеки та комфорту.

Основні блоки запобіжників розташовані:

• у салоні автомобіля — для систем комфорту та електронних блоків керування;
• у моторному відсіку — для силових споживачів, двигуна та систем охолодження;
• у багажному відділенні — для задніх електричних систем.

На цій сторінці наведена схема розташування запобіжників Ferrari California, їх номери, номінали (A) та призначення кожного елемента.

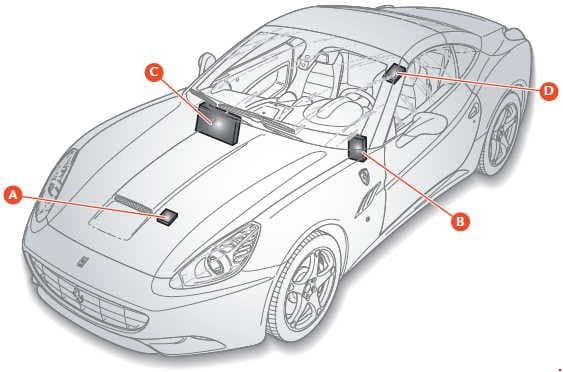

Позначення	Опис
A	Запобіжники та реле в моторному відсіку
B	Запобіжники та реле блоку керування кузовом (Body Computer)
C	Запобіжники та реле в салоні з боку пасажира
D	Запобіжники та реле в салоні в центральній консолі

Блок запобіжників і реле Ferrari California (2008–2014) — блок B (Body Computer)

№ запобіжника	Номінал	Призначення
F12	15 A	Права фара дальнього світла
F13	15 A	Ліва фара дальнього світла
F31	7,5 A	Блок кондиціонера, роз’єм блоку керування кузовом (Body Computer)
F32	10 A	Плафони освітлення салону, підсвічування ніг і дверей, бокові габаритні вогні, додаткові задні ліхтарі
F35	7,5 A	Датчик педалі зчеплення, круїз-контроль, електропідсилювач керма, фари
F36	10 A	Супутникова охоронна система, паркувальні датчики, лючок паливного бака
F37	10 A	Керування стоп-сигналами
F38	15 A	Замок кришки багажника
F39	15 A	Радіосистема, діагностичний роз’єм OBD, інтерфейс CAN-шини
F40	30 A	Обігрів заднього скла
F42	7,5 A	Генератор
F43	30 A	Склоочисники лобового скла
F44	20 A	Підігрів сидіння пасажира, прикурювач
F46	20 A	Жорсткий дах (Hard Top)
F47	30 A	Електрика дверей водія
F48	30 A	Електрика дверей пасажира
F49	7,5 A	Перемикачі та органи керування освітленням салону
F50	7,5 A	Система подушок безпеки (Airbag)
F51	7,5 A	Напівавтоматична коробка передач, кнопка запуску двигуна
F52	15 A	Електрична розетка, підігрів сидіння водія
F53	10 A	Панель приладів

Запобіжники та реле з боку пасажира

№ запобіжника	Номінал	Призначення
F01	60 A	Вентилятори радіатора (перша швидкість)
F02	30 A	ABS (клапани)
F03	30 A	Замок запалювання
F04	50 A	ABS (насос)
F05	40 A	Система кондиціонування та опалення
F06	50 A	Вентилятори радіатора (друга швидкість)
F07	20 A	Клаксон (звукові сигнали)
F08	7,5 A	Компресор кондиціонера
F09	7,5 A	Додаткові стоп-сигнали
F10	15 A	Реле замка багажника
F11	25 A	Датчики кисню лівого ряду циліндрів
F14	15 A	Дальнє світло фар
F15	7,5 A	Контроль напруги генератора
F16	25 A	Живлення блоку керування двигуном правого ряду циліндрів
F17	25 A	Живлення блоку керування двигуном лівого ряду циліндрів
F18	10 A	Живлення системи впорскування лівого ряду циліндрів, головне реле впорскування
F19	10 A	Живлення системи впорскування правого ряду циліндрів, котушка головного реле
F20	30 A	Головне реле системи впорскування правого ряду
F21	15 A	Паливний насос №2
F22	15 A	Котушки запалювання лівого ряду циліндрів
F23	10 A	Електронний блок ABS
F24	15 A	Котушки запалювання правого ряду циліндрів
F30	30 A	Реле стартера
F81	40 A	Додаткове живлення електронних блоків керування
F82	70 A	Живлення блоку керування панеллю приладів та блоку багажника
F83	50 A	Реле повітряного насоса
F84	15 A	Реле паливного насоса №1
F85	25 A	Омивач фар
F87	25 A	Датчики кисню правого ряду циліндрів
F88	10 A	Живлення системи впорскування лівого ряду циліндрів
F93	30 A	Блок керування підвіскою

Реле Ferrari California

Позначення	Номінал	Призначення
T02	30 A	Реле дальнього світла
T05	30 A	Реле паливного насоса №2
T06	30 A	Реле приводу замка багажника
T07	50 A	Реле клаксона
T08	30 A	Реле компресора кондиціонера
T09	30 A	Головне реле впорскування лівого ряду циліндрів
T10	30 A	Головне реле впорскування правого ряду циліндрів
T14	30 A	Реле паливного насоса №1
T15	50 A	Реле вентилятора радіатора (друга швидкість)
T16	50 A	Реле вентилятора радіатора (перша швидкість)
T17	10 A	Реле INT/A (пристрої, що працюють без запалювання)
T19	30 A	Реле керування стоп-сигналами
T20	30 A	Реле стартера
T26	30 A	Реле склоочисника (перша швидкість)
T27	30 A	Реле склоочисника (друга швидкість)
T28	30 A	Реле насоса омивача скла
T29	30 A	Реле додаткового стоп-сигналу
T30	50 A	Реле повітряного насоса
T31	30 A	Реле насоса омивача фар
T37	30 A	Реле лівого додаткового заднього ліхтаря
T38	30 A	Живлення LED-модуля лівої фари
T39	30 A	Живлення LED-модуля правої фари

Блок запобіжників і реле Ferrari California (2008–2014) — салонний блок (пасажирська зона / центральна консоль)

№ запобіжника	Номінал	Призначення
F54	20 A	Підсилювач аудіосистеми Hi-Fi
F56	30 A	Електроживлення місця водія
F57	7,5 A	Бокові габаритні вогні №1 (передній лівий та задній правий)
F59	7,5 A	Ліхтарі заднього ходу
F60	30 A	Електроживлення місця пасажира
F61	7,5 A	Електронні системи місця водія
F62	7,5 A	Електронні системи місця пасажира
F63	15 A	Головне реле напівавтоматичної коробки передач
F64	7,5 A	Привід лючка паливного бака
F65	20 A	Привід замків дверей
F66	7,5 A	Напівавтоматична коробка передач
F67	7,5 A	Бокові габаритні вогні №2 (передній правий та задній лівий)
F78	15 A	Зарядний пристрій акумулятора
F80	30 A	Підсилювач BassBox

Блок силових запобіжників Ferrari California (2008–2014)

Позначення	Номінал	Призначення
CAL2	CAL2	Основне живлення стартера та генератора
F70	150 A	Живлення силових ланцюгів та реле двигуна
F71	40 A	Насос складного жорсткого даху (Hard Top)
F72	40 A	Живлення електричного стоянкового гальма
F73	70 A	Живлення електронного блоку керування панеллю приладів (Dashboard ECU)

Примітка:
Призначення клем, роз’ємів та електропроводки може відрізнятися залежно від комплектації Ferrari California, року випуску та ринку, для якого виготовлений автомобіль. Перед заміною силових запобіжників необхідно використовувати запобіжник із таким самим номіналом.
