Peugeot Expert — це мінівен, який виробляється разом із Citroën Jumpy та Fiat Scudo з 1995 року на заводі Sevel Nord, спільному підприємстві Fiat Chrysler та PSA Group, на півдні Франції. У цій статті ми детально розглянемо призначення запобіжників у Peugeot Expert 2 (друге покоління; внутрішнє позначення G9; код кузова VF3V) для моделей 2007, 2008, 2009, 2010, 2011, а також 2012, 2013, 2014, 2015, 2016 та 2017 років.

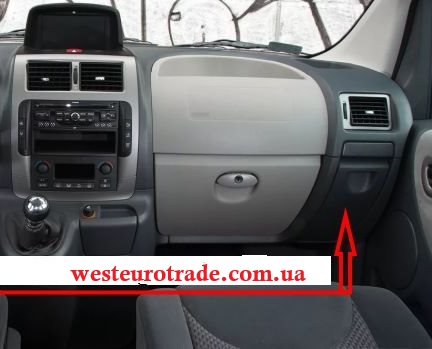

Розташований з боку пасажира за бардачком. Щоб отримати до нього доступ, потрібно скласти його вниз і міцно потягнути вниз.

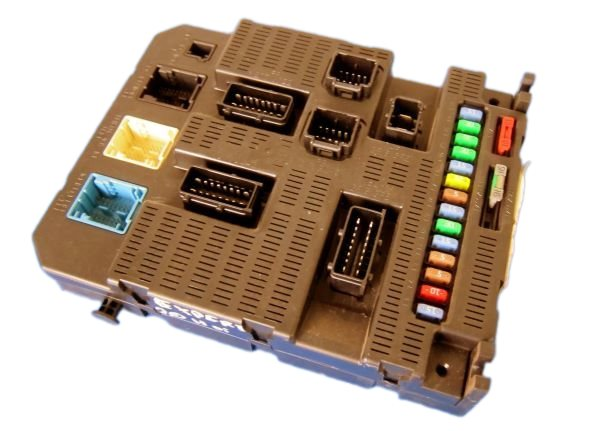

Фото – приклад дизайну.

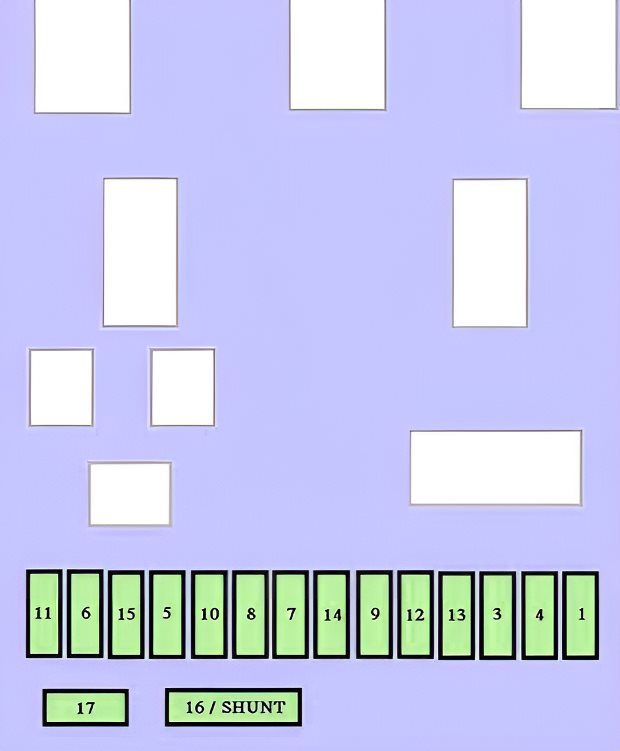

План розміщення
№ | Опис | Струм, А
1. | Склоочисник заднього скла | 15A
2. | Порожній
3. | Блок керування подушкою безпеки | 5A
4. | Датчик кута повороту керма, діагностичний роз’єм, датчик ESP, система вентиляції, вимикач зчеплення, керування фарами, насос сажового фільтра | 10A 5.
| Електричні дзеркала заднього виду, двигун пасажирського склопідйомника | 30A
6. | Живлення передніх склопідйомників | 30A
7. | Освітлення та лампа бардачка | 5A
8. | Багатофункціональний екран, сирена протиугінної сигналізації, аудіосистема, CD-чейнджер, аудіосистема/телефон, блок запобіжників причепа (додаткове обладнання), блок керування для модифікацій платформи кабіни | 20A
9. | Розетка багажника, запобіжник прикурювача Peugeot Expert 2 | 10A
10. | Регулювання висоти задньої підвіски, підрульові перемикачі, комбінація приладів | 30A
11. | Діагностичний роз’єм, замок запалювання | 15A
12. | Система гучного зв’язку, блок керування подушкою безпеки, блок парктроніка | 15A
13. | Блок керування двигуном, блок перемикача причепа | 5A
14. | Датчик дощу, кондиціонер, панель приладів | 15A
15. | Блокування/відмикання дверей | 30A
16. | Порожній
17. | Підігрів заднього скла, підігрів дзеркал 40A або тільки підігрів дзеркал 10A | 40A / 10A
Блок запобіжників № 2

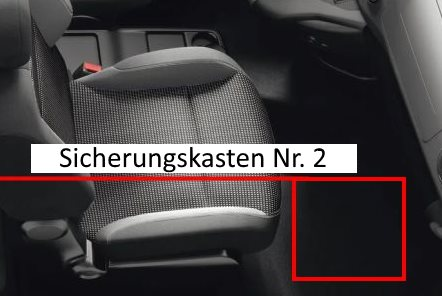

Розташований біля акумулятора. Щоб отримати до нього доступ, необхідно зняти панель підлоги з боку пасажира (моделі з лівостороннім кермом) або з боку водія (моделі з правим кермом).
План розміщення
№ | Призначення запобіжників | Ампер
1. | Підігрів сидінь | 30A
2. | Розетка 12V у третьому ряду сидінь (мікроавтобус) або запасному (панельний фургон) | 20A
3. | Блок вимикача причепа (додаткове обладнання), блок керування для модифікації платформи з кабіною | 40A
4. | Порожній
36. | Замки розсувних дверей | 15A
37. | Замки розсувних дверей | 10A
38. | Склоочисники задніх розсувних дверей | 20A
39. | Вентиляція салону (мікроавтобус) або порожній (панельний фургон)
40. | Складані дзеркала | 5A
Блок запобіжників № 3
Він розташований з правого боку за перегородкою вантажного відсіку. Цей блок відповідає за зчіпний пристрій.

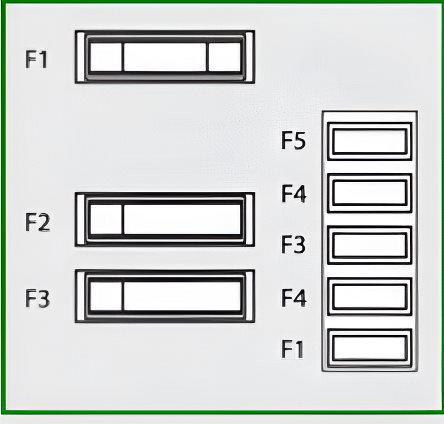

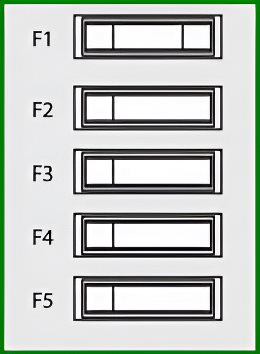

№ | Призначення запобіжників | Ампер
F1. | Резервний | 15A
F2. | Реле запалювання та допоміжний генератор | 15A
F3. | Живлення причепа 12V | 15A
F4. | Схема модифікації | 15A
F5. | Сигнальні лампи | 10A
У моторному відсіку

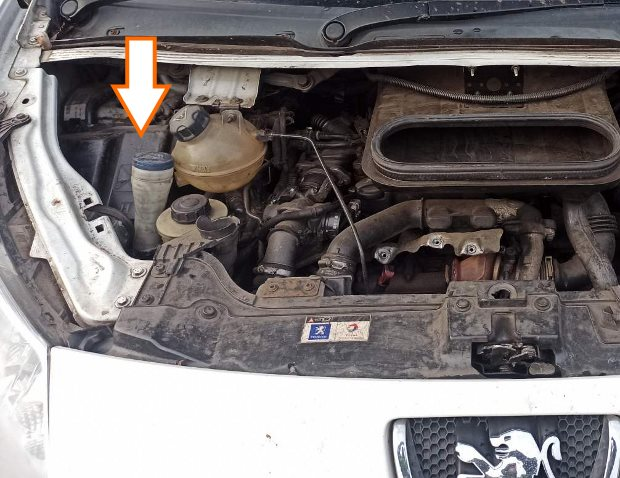

Розташований з правого боку моторного відсіку, біля бачка рідини для омивача.

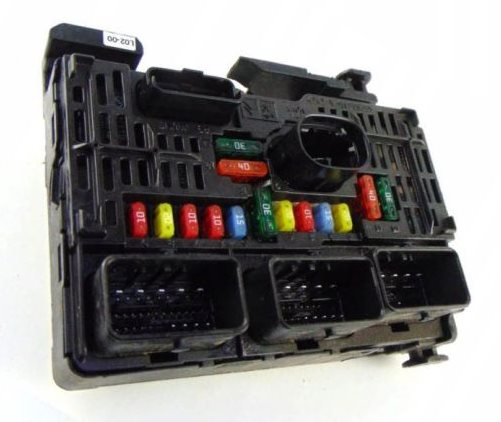

Загальний вигляд.

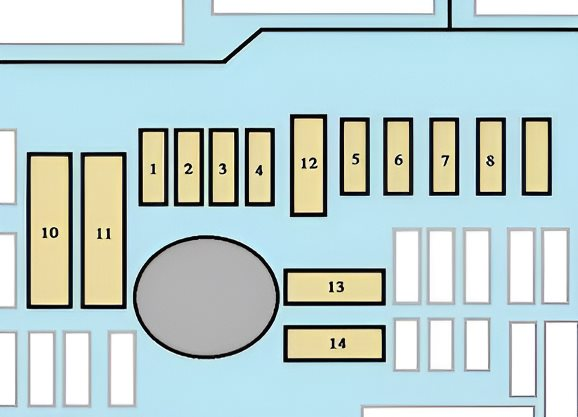

Схема
№ | Опис | Струм, А
1. | Блок керування двигуном, компоненти, системи подачі палива та повітря, вентилятор охолодження | 20A
2. | Сигнальний сигнал (клаксон) | 15A
3. | Насос омивача лобового та заднього скла | 10A
4. | Насос омивача фар | 20A
5. | Компоненти системи подачі палива | 15A
6. | Підсилювач керма, другий датчик педалі гальма | 10A 7.
| Запобіжник гальмівної системи ABS/ESP | 10A
8. | Вимикач стартера | 20A
9. | Перший датчик педалі гальма | 10A
10. | Компоненти системи подачі палива та повітря, компоненти системи контролю викидів | 30A
11. | Вентиляція салону | 40A
12. | Система омивача лобового скла | 30A
13. | Інтелектуальний блок перемикачів | 40A
14. | Резервний блок | 30A
