Bipper — це компактний мінівен від французького автовиробника Peugeot. Модель представлена ​​на ринку з 2008 року. Це модель, аналогічна Citroën Nemo, оскільки вона побудована на аналогічній платформі. У цій статті ми детально розглянемо призначення запобіжників у Peugeot Bipper (перше покоління; платформа FCA Small; двигуни F13DTE5 / TU3A / DV4TD) для моделей 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 та 2016 років випуску.

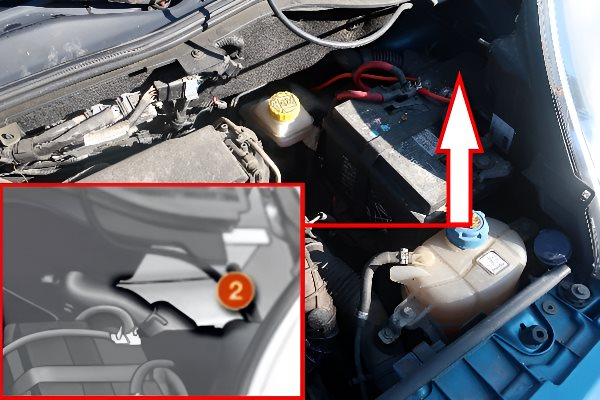

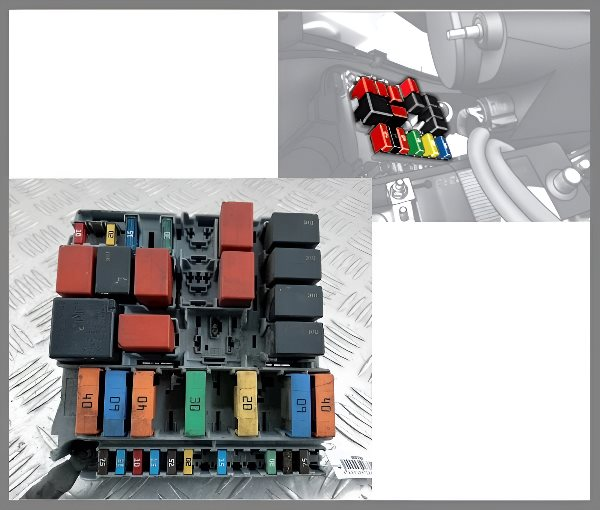

Щоб отримати доступ до блоку запобіжників, потрібно від’єднати роз’єм від передньої лівої фари, а потім відкрити захисну кришку.

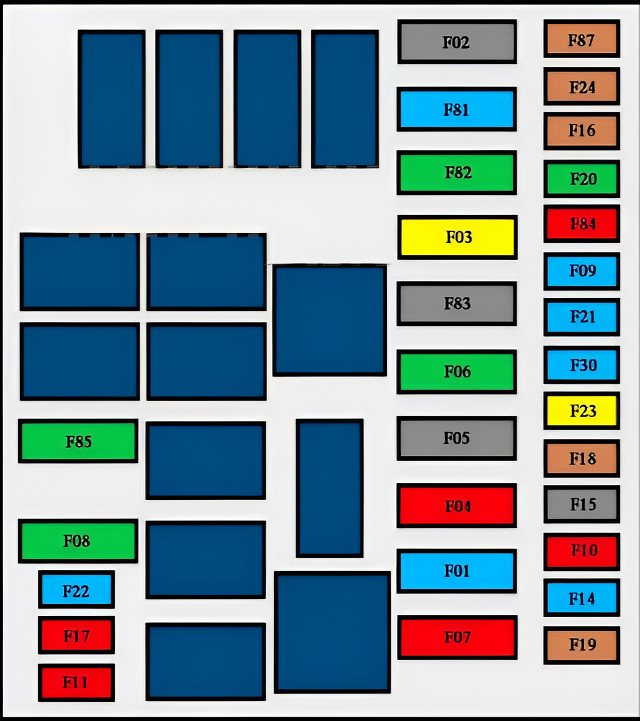

№ | Призначення запобіжників | Струм, А
F1. | Електронний блок керування | 60A
F2. | Вентиляція салону | 40A
F3. | Ланцюг стартера | 20A
F4. | Ланцюг гідравлічного насоса ABS | 40A
F6. | Перемикач постійної швидкості вентилятора охолодження двигуна. | 30A
F7. | Перемикач режиму підвищеної швидкості вентилятора охолодження двигуна. | 40A
F8. | Компресор кондиціонера. | 30A
F9. | Електропроводка зчіпного пристрою. | 15A
F10. | Звуковий сигнал (гудок) | 10A
F11. | Живлення допоміжного кола системи керування двигуном. | 10A
F14. | Дальнє світло. | 15A
F15. | Розетка для додаткових споживачів 12 В. | 15A
F16. | Блок керування двигуном, блок керування та селектор секвентальної коробки передач, реле T20. | 7.5A
F17. | Живлення котушки запалювання, живлення форсунок, головний блок керування живленням двигуна (1.3 HDi). | 15A
F18. | Процесор живлення двигуна (1.3 HDi), реле T09 (1.3 HDi). | 7.5A
F19. | Компресор кондиціонера. | 7.5A
F20. | Обігрівач заднього скла, підігрів дзеркал. | 30A
F21. | Запобіжник паливного насоса (бензинові двигуни 1.4 та 1.3 HDi). | 15A
F22. | Блок керування двигуном (1.3 HDi). | 20A
F23. | Живлення клапанів гідравлічної системи ABS. | 20A
F24. | Система ABS. | 7.5A
F30. | Протитуманні фари. | 15A
F81. | Блок керування системою попереднього підігріву (1.3 HDi). | 60A
F82. | Електричний насос послідовної коробки передач, живлення послідовної коробки передач. | 30A
F84. | Блок керування послідовною коробкою передач та електромагнітні клапани. | 10A
F85. | Запобіжник прикурювача Peugeot Bipper, додаткова розетка 12 В. | 30A
F87. | Ліхтар заднього ходу, датчик води в дизельному паливі, витратомір, котушки реле T02, T05, T14, T17 та T19 (крім 1.3 HDi) 7.5A / Ліхтар заднього ходу, датчик води в дизельному паливі, витратомір, котушки реле T02, T05, T14, T17 та T19, датчик заряду акумулятора (1.3 HDi) 5A | 7.5A / 5A

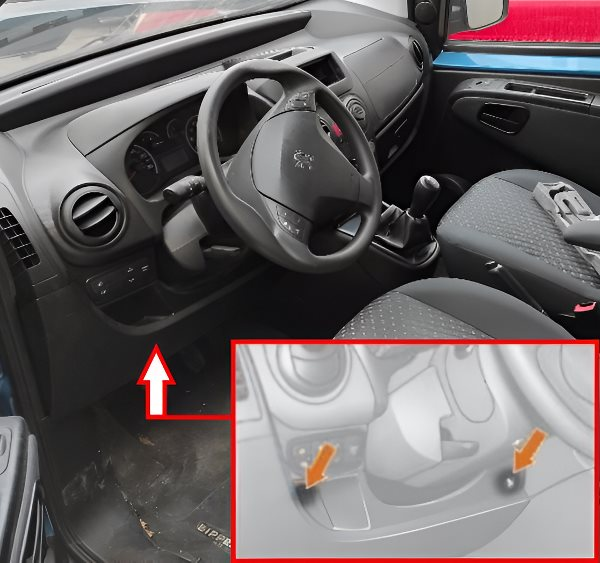

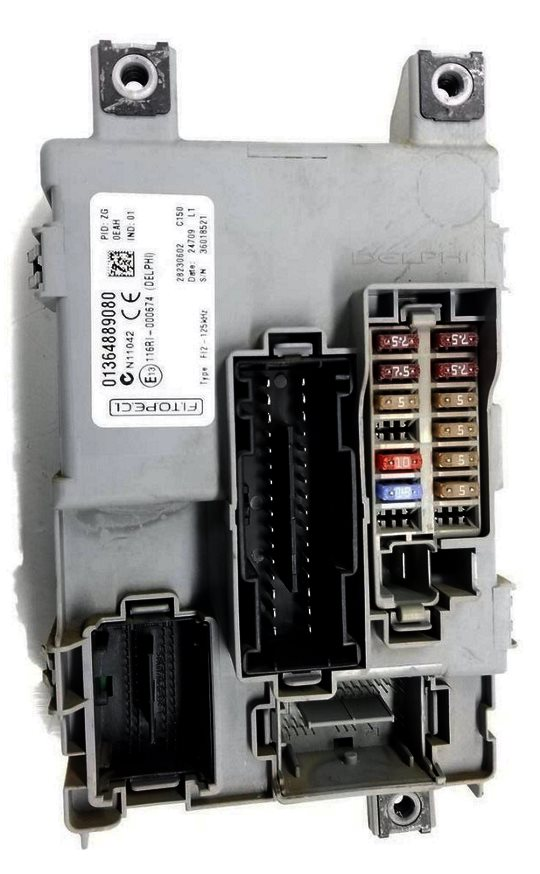

Розташований під рульовою колонкою. Щоб отримати до нього доступ, потрібно послабити два гвинти, зняти обшивку приладової панелі та потягнути блок вниз.

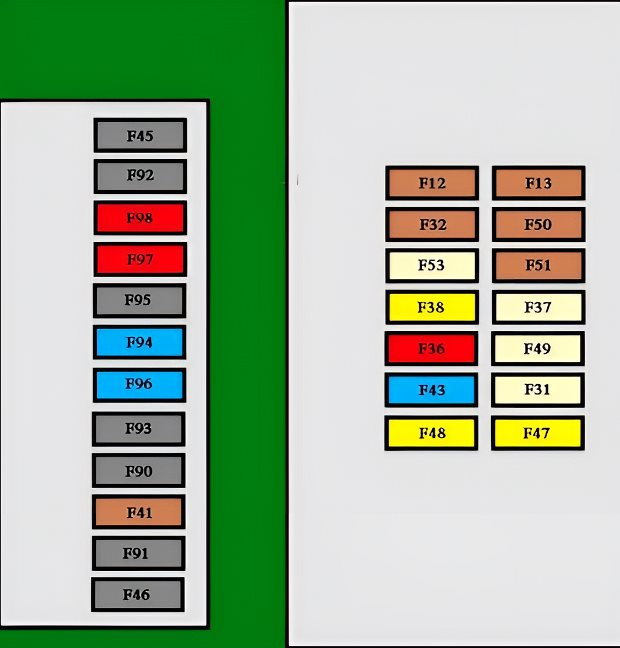

№ | Призначення запобіжників | Струм, А
F12. | Права фара ближнього світла. | 7.5A
F13. | Ліва фара ближнього світла, корекція фар. | 7.5A
F31. | Вимикач живлення системи керування двигуном. | 5A
F32. | Головне освітлення, переднє освітлення салону, заднє освітлення салону. | 7.5A
F36. | Автомагнітола, ланцюг мобільного телефону, панель керування кондиціонером, діагностичний роз’єм EOBD. | 10A
F37. | Стоп-сигнал, комбінація приладів. | 5A
F38. | Замки дверей. | 20A F43.
| Насос омивача лобового скла. | 15A
F47. | Склопідіймач дверей водія. |
20A F48. | Склопідіймач дверей пасажира. | 20A
F49. | Блок керування парктроніком, вимикач задніх ліхтарів, вимикач зовнішніх дзеркал, датчик контролю салону. | 5A
F50. | Блок керування системою подушок безпеки. | 7.5A
F51. | Вимикач стоп-сигналів, вимикач педалі зчеплення, панель керування зовнішніми дзеркалами, система Bluetooth. | 7.5A
F53. | Комбінація приладів, задні протитуманні фари. | 5A
F41. | Підігрів зовнішніх дзеркал. | 7.5A
F94. | Запобіжник та зумер прикурювача | 15A
F96. | Розетка 12 В. | 15A
F97. | Підігрів сидіння водія. | 10A
F98. | Підігрів пасажирського сидіння. | 10A

Запобіжники та реле Peugeot Bipper 2008 – 2016. Схема запобіжників Peugeot Bipper 2008 – 2016.
