Перевірка та заміна запобіжниківЯк ми знаємо, запобіжники захищають електричні системи наших автомобілів від перевантаження. Коли компонент перестає працювати, ймовірно, це автоматичний вимикач або перегорілий запобіжник. Тому перед ремонтом компонента перевірте запобіжник, який відповідає за цей компонент. Перегорілий запобіжник свідчитиме про оплавлений або повністю обірваний дріт всередині запобіжника.
Пам’ятайте про це перед заміною запобіжника!
- вийміть ключ із замка запалювання
- перевірте, чи все вимкнено
- завжди замінюйте запобіжники з однаковим струмом.

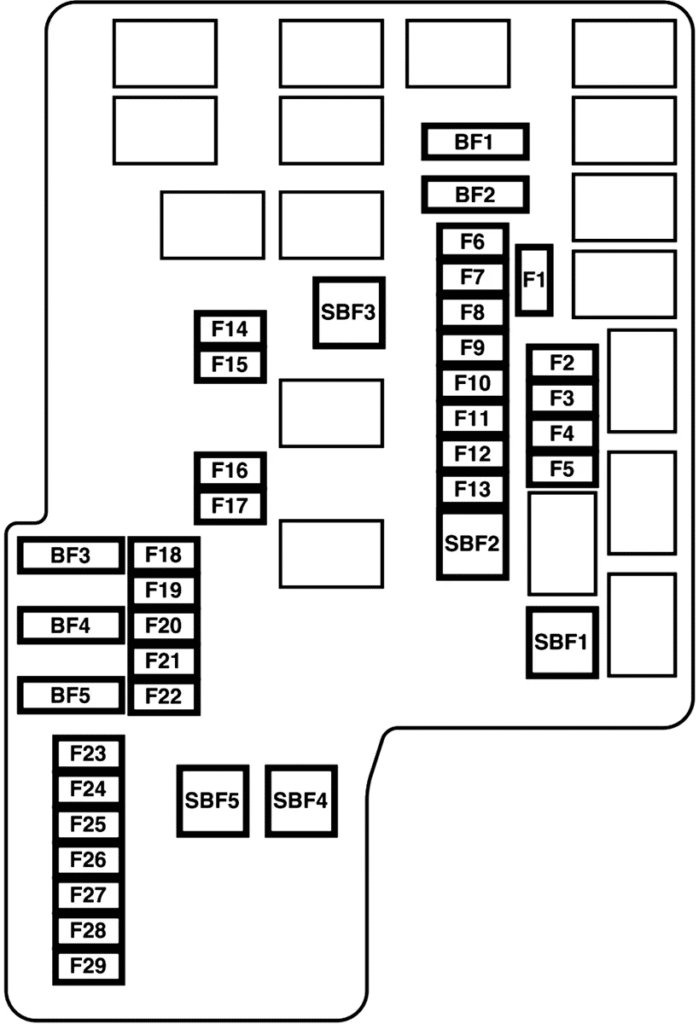

| Номер | Струм [А] | Опис |
|---|---|---|
| СБФ1 | 40А | Замок запалювання |
| СБФ2 | 30А | Електричне керування склопідйомниками |
| СБФ3 | 40А | електричний стілець |
| СБФ4 | 30А | протизламна система |
| SBF5 | 30А | електричне стоянкове гальмо |
| БФ1 | 30А | підсилювач звуку |
| БФ2 | 30А | задній кондиціонер |
| 30А | Система циркуляції повітря ззаду | |
| БФ3 | – | – |
| БФ4 | 30А | DC-DC (АУДІО) |
| БФ5 | 30А | DC-DC (автомат) |
| 30А | СЕЧОВИНА SCR | |
| Ф1 | – | – |
| 10 А | Датчик NOx | |
| Ф2 | 20 років | Двигун |
| Ф3 | 15А | паливний насос |
| 15А | Паливний насос/датчик PM-NOX | |
| Ф4 | 7,5 А | СПК |
| Ф5 | 7,5 А | Запуск двигуна |
| Ф6 | 20 | підігрів паливних труб |
| 15А | ЕТВ | |
| Ф7 | 20 | Кондиціонування повітря |
| Ф8 | 20 | Автоматичний перемикач |
| Ф9 | 10 А | денні ходові вогні |
| Ф10 | 7,5 А | Генератор змінного струму |
| Ф11 | 7,5 А | моніторинг двигуна |
| Ф12 | 10 А | Котушка запалювання |
| Ф13 | 15А | передні протитуманні фари |
| Ф14 | 10 А | Дальнє світло (ліве) |
| Ф15 | 10 А | Дальнє світло (праве) |
| Ф 16 | 15А | Фари ближнього світла (ліворуч) |
| Ф17 | 15А | Фари ближнього світла (праві) |
| Ф18 | 15А | підігрів керма |
| Ф19 | 15А | Аварійне освітлення |
| Ф20 | – | – |
| Ф21 | 20 | двигун вентилятора радіатора |
| Ф22 | 15А | Стоп-сигнали (стоп-сигнали) |
| Ф23 | 20 | Т/П |
| Ф24 | 20 | підігрів заднього сидіння |
| Ф25 | 20 | омивач фар |
| Ф26 | 20 | Аварійний гудок |
| Ф27 | 10 А | Ріг |
| Ф28 | – | – |
| Ф29 | 20 | Інвертор змінного струму |
Пасажирський салон

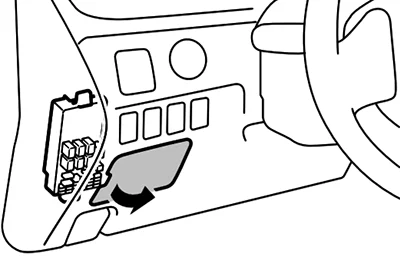

Блоки запобіжників у салоні розташовані за кришкою запобіжників перед сидінням водія. Потягніть кришку запобіжників, щоб зняти її.

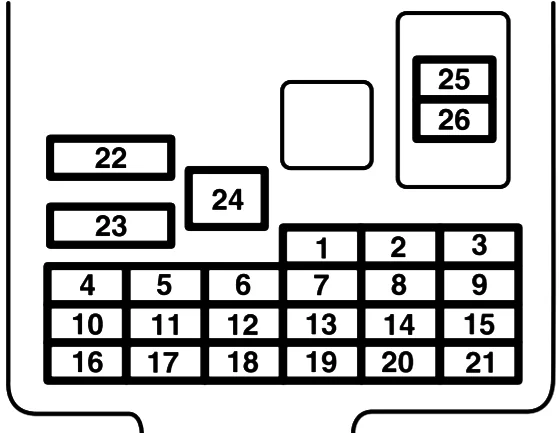

| Номер | Струм [А] | Опис |
|---|---|---|
| 1 | 7,5 А | Задній ліхтар (лівий) |
| 2 | 15А | Прикурювач/роз’єм для аксесуарів |
| 3 | 10 А | Котушка запалювання |
| 4 | 7,5 А | Запуск двигуна |
| 5 | 20 | Люк на даху |
| 6 | 15А | штекер аксесуара |
| 7 | 7,5 А | Задній ліхтар (правий) |
| 8 | 7,5 А | Зовнішні дзеркала |
| 9 | 7,5 А | блок керування двигуном |
| 10 | 7,5 А | Блок керування |
| 11 | 10 А | задній протитуманний ліхтар |
| 12 | 15А | Центральне замокування дверей |
| 13 | 15А | освітлення пасажирського салону |
| 14 | 15А | склоочисник заднього скла |
| 15 | 10 А | Індикатор |
| 16 | 7,5 А | Реле |
| 17 | 20 | підігрів сидіння |
| 18 | 10 А | Необов’язково |
| 19 | 7,5 А | підігрів зовнішнього дзеркала |
| 20 | 20 | Мийник вікон |
| 21 | 7,5 А | ліхтарі заднього ходу |
| 22 | 30А | розпушувач |
| 23 | 30А | Опалення |
| 24 | 40А | електричний стілець |
| 25 | 10 А | Радіо |
| 26 | 20 | електронний блок керування |
Запобіжники та реле Mitsubishi Pajero Sport (2019-2021). Схема запобіжників Mitsubishi Pajero Sport (2019-2021).
