У наступній публікації ми представляємо схеми та розташування блоків запобіжників і реле для Mitsubishi Outlander III років випуску: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. Mitsubishi Outlander III – це третє покоління популярного позашляховика, що виробляється японською компанією Mitsubishi Motors. Ця модель була вперше представлена у 2012 році та випускалася до 2021 року
У записі нижче ми представляємо схеми та розташування блоків запобіжників і реле для Mitsubishi Outlander III років випуску: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Mitsubishi Outlander III — це третє покоління популярного позашляховика, що випускається японським виробником Mitsubishi Motors. Модель була вперше представлена у 2012 році та випускалася до 2021 року.
Outlander III був повністю оновлений порівняно з попередніми поколіннями. Він має сучасний дизайн, що характеризується більш агресивними лініями та динамічнішим зовнішнім виглядом. Розміри кузова також були збільшені, що сприяло збільшенню простору салону та покращенню комфорту пасажирів.
Однією з ключових особливостей Mitsubishi Outlander III було впровадження передових технологій безпеки та допомоги водієві. Залежно від комплектації були доступні різні вдосконалені системи, такі як система моніторингу сліпих зон, адаптивний круїз-контроль, система утримання смуги руху, превентивне екстрене гальмування та багато інших. Все це сприяло безпечнішому керуванню.
Що стосується силового агрегату, Outlander III пропонував різноманітні варіанти. Передньопривідні версії були більш популярними в міських умовах та на дорогах з хорошим зчепленням з дорогою, тоді як повнопривідні версії (4WD) забезпечували більш впевнене керування на складнішій місцевості.
Outlander III був доступний з різноманітними силовими агрегатами, включаючи бензинові двигуни різної потужності та сучасні дизельні двигуни з покращеною паливною економічністю.
Інтер’єр Mitsubishi Outlander III міг похвалитися високоякісним оздобленням, а центральна консоль була розроблена з урахуванням простоти та ергономіки. Місткість багажного відділення була збільшена, що зробило його практичнішим для щоденного використання.
Ближче до кінця виробництва Outlander третього покоління також була представлена версія PHEV (Plug-in Hybrid Electric Vehicle) – гібридний автомобіль з можливістю заряджання акумуляторів від розетки, що дозволяло йому їздити певну відстань виключно на електротязі.
Mitsubishi Outlander III виявився популярним на ринку як серед сімей, які шукають універсальний позашляховик, так і серед тих, хто шукає більш екологічні варіанти завдяки гібридній версії PHEV.
Перевірка та заміна запобіжниківЯк ми знаємо, запобіжники захищають електричні системи наших автомобілів від перевантаження. Коли компонент перестає працювати, ймовірно, це автоматичний вимикач або перегорілий запобіжник. Тому перед ремонтом компонента перевірте запобіжник, який відповідає за цей компонент. Перегорілий запобіжник свідчитиме про оплавлений або повністю обірваний дріт всередині запобіжника.
Пам’ятайте про це перед заміною запобіжника!
- вийміть ключ із замка запалювання
- перевірте, чи все вимкнено
- завжди замінюйте запобіжники з однаковим струмом.

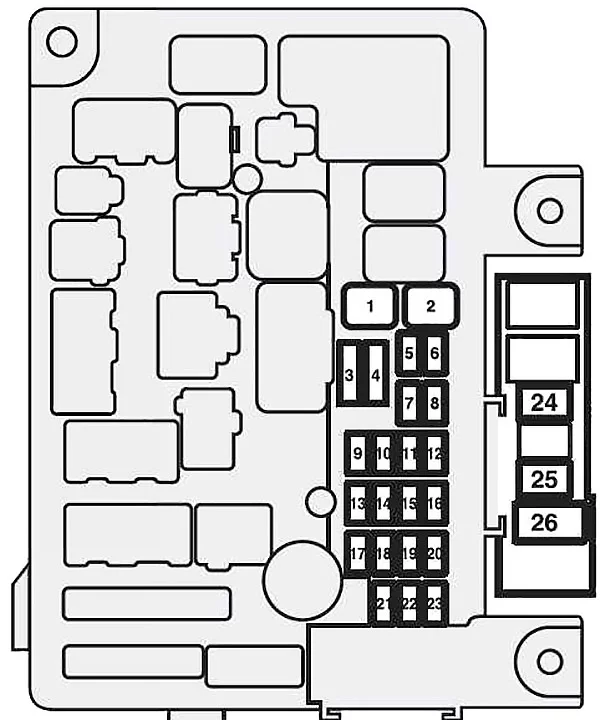

Блок запобіжників на панелі приладів
Блоки запобіжників у салоні розташовані за кришкою запобіжників перед сидінням водія, як показано на малюнку. Потягніть кришку запобіжників, щоб зняти її.
- A – Головний блок запобіжників
- B – Допоміжний блок запобіжників
| Номер | Опис | Струм [А] |
|---|---|---|
| 1 | Електричне керування склопідйомниками | 30 |
| 2 | Розморожувач повітря | 30 |
| 3 | Обігрівач | 30 |
| 4 | Склоочисники | 30 |
| 5 | Дверні замки | 20 |
| 6 | Задня протитуманна фара | 10 |
| 7 | Розетка 12 В | 15 |
| 8 | Склоочисник заднього скла | 15 |
| 9 | Люк на даху | 20 |
| 10 | Замок запалювання | 10 |
| 11 | Варіант | 10 |
| 12 | Попереджувальний мигальник | 15 |
| 13 | повний привід | 10 |
| 14 | Стоп-сигнали (стоп-сигнали) | 15 |
| 15 | Індикатори | 10 |
| 16 | Подушка безпеки SRS | 7.5 |
| 17 | Радіо | 15 |
| 18 | Реле блоку керування | 7.5 |
| 19 | Внутрішнє освітлення (освітлення кімнати) | 15 |
| 20 | Запасні фари | 7.5 |
| 21 | Підігрів неповнолітніх з заднім оглядом | 7.5 |
| 22 | Зовнішні дзеркала | 10 |
| 23 | Прикурювач/розетка 12 В | 15 |
| 24 | Посадка | 7.5 |
| 25 | Електричний стілець | 30 |
| 26 | Підігрів сидінь | 30 |

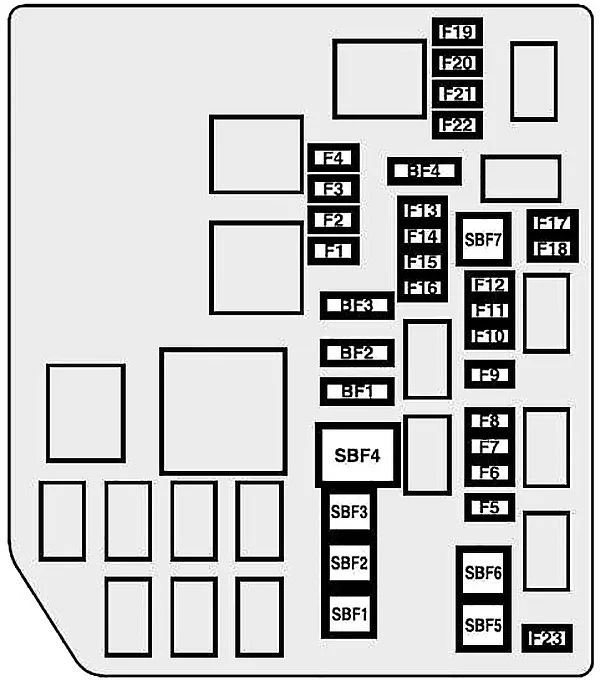

Блок запобіжників у моторному відсіку

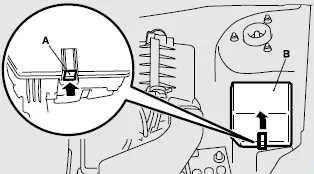

У моторному відсіку блок запобіжників розташований, як показано на малюнку. Щоб отримати до нього доступ, натисніть на виступ (A) та підніміть кришку (B).
Запасні запобіжники розташовані в кришці блоку запобіжників у моторному відсіку. Блок запобіжників не містить запасних запобіжників на 7,5 А, 25 А або 30 А. Якщо один із цих запобіжників перегорів, замініть його наступним запобіжником.
- 5A: запасний запобіжник 10A
- 25A: запасний запобіжник 20A
- 30A: запобіжник аудіопідсилювача на 30A
Якщо використовується запасний запобіжник, якомога швидше замініть його запобіжником відповідної ємності.
| Numer | Opis | Ampery [A] |
|---|---|---|
| SBF1 | Двигун вентилятора конденсатора кондиціонера | 30 |
| SBF2 | Стартер | 30 |
| SBF3 | Двигун вентилятора конденсатора кондиціонера | 30 |
| SBF4 | Двигун вентилятора радіатора | 40 |
| SBF5 | Система протизламної безпеки | 40 |
| SBF6 | VLC | 40 |
| SBF7 | Система протизламної безпеки | 30 |
| BF1 | Електрична підйомна кришка | 30 |
| BF2 | Аудіопідсилювач | 30 |
| BF3 | IOD | 30 |
| BF4 | дизель | 30 |
| F1 | Автоматична коробка передач | 20 |
| F2 | Розморожувач для склоочисників | 15 |
| F3 | Невикористаний | – |
| F4 | Денні фари | 10 |
| F5 | Передні протитуманні фари | 15 |
| F6 | Кондиціонер | 10 |
| F7 | Омивач фар | 20 |
| F8 | Сигнал безпеки | 20 |
| F9 | клаксон | 10 |
| F10 | ETV | 15 |
| F11 | Генератор | 7,5 |
| F12 | Двигун | 7,5 |
| F13 | ENG/MOC | 20 |
| Нагрівач паливного трубопроводу | 25 | |
| F14 | Паливна помпа | 15 |
| F15 | Запальна котушка | 10 |
| F 16 | ENG/MOC | 10 |
| F17 | Рефлектор (фари) (лівий) | 10 |
| F18 | Фар (фара дальнього світла) (права) | 10 |
| F19 | Фар (ближнє світло) (лівий) (LED) | 20 |
| F20 | Головне світло (ближнє світло) (праве) (LED) | 20 |
| F21 | Фар (ближнє світло) (лівий) (галогенний) | 10 |
| F22 | Головне світло (ближнє світло) (праве) (галогенне) | 10 |
| F23 | Датчик струму акумулятора | 7,5 |
