Mercedes-Benz Sprinter 3 покоління з маркуваннями кузова 907 та 910 випускався у 2018, 2019, 2020, 2021, 2022, 2023 роках. У даному матеріалі Ви зможете знайти опис запобіжників та реле Мерседес Спрінтер 907 910 зі схемами блоків та фото прикладами їх розташування. Виділимо запобіжник прикурювача.
Виконання блоків та призначення елементів у них може відрізнятись від представленого та залежить від року випуску, рівня оснащення та регіону постачання Вашого автомобіля.

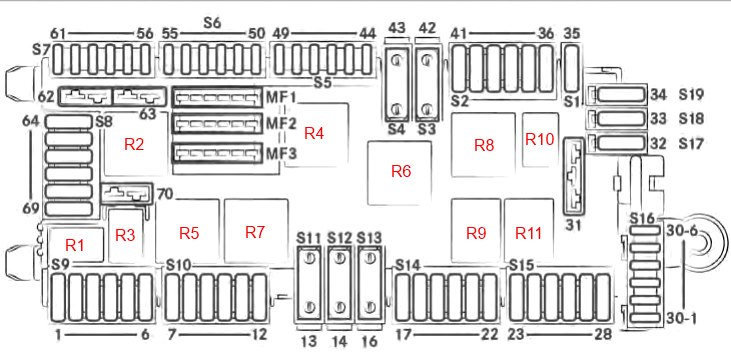

Блок запобіжників та реле під панеллю

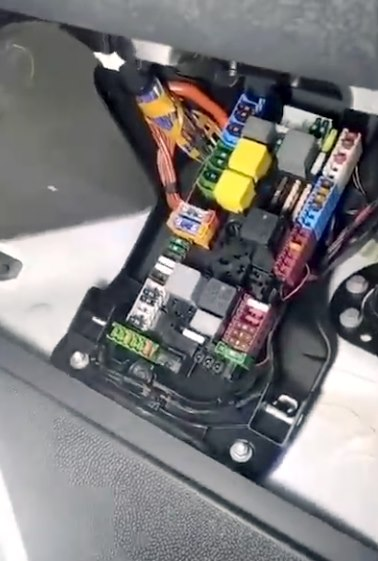

Під панеллю приладів, у просторі ніг переднього пасажира, встановлений основний блок із запобіжниками та реле.
Запобіжники
| MF1 | |
| 15-1 | 5А Блок керування двигуном; |
| Загальний модуль трансмісії (CPC); | |
| Модуль ESP; | |
| модуль повного приводу; | |
| Уповільнювач; | |
| Пневматична підвіска. | |
| MF2 | |
| 15-2 | 5A Кабель зворотного зв’язку, реле клеми 15; |
| Регулювання кута нахилу фар; галогенна фара; | |
| Тахограф ТШВ; | |
| Радарний датчик активного підсилювача гальм; | |
| відключення реверсивного сигналізатора, коробка відбору потужності, регулювання робочої швидкості; | |
| Підключення до розетки DIN. | |
| MF3 | |
| 30-Т | 7,5A Багатофункціональна камера; |
| Тахограф ТШВ; | |
| Підключення до DIN-розетки, дах; | |
| Клема 15, реле мінімальної напруги; | |
| Приладовий щиток; | |
| Центральний масляний насос. | |
| S9 | |
| 1 | Не призначено |
| 2 | 10A Загальний модуль трансмісії (CPC) |
| 3 | 10A Блок управління двигуном OM642/OM651/M274 |
| 4 | 7,5A Роз’єм DIN, кабіна |
| 5 | 10A Загальний модуль трансмісії (CPC) |
| 6 | 5A Вентилятор радіатора (не для OM654) |
| S10 | |
| 7 | 30A Автоматична коробка передач |
| 8 | 30A Контролер тіла |
| 9 | 30A Контролер тіла |
| 10 | 30A Підігрів, каталізатор SCR. |
| 11 | 10A Модуль керування стелею (стандарт); |
| 10A Модуль керування стелею, шасі кабіни; | |
| 15A Модуль керування стелею, висока. | |
| 12 | 15A Насос, каталізатор SCR |
| S11 | |
| 13 | 60A Автоматична коробка NAT3 |
| S12 | |
| 14 | 25/40A Клапани ESP (Premium), автомобілі з електромеханічним гальмом стоянки; |
| Клапани ESP (Стандарт). | |
| S13 | |
| 16 | 60A Насос ESP |
| S14 | |
| 17 | 30A Контролер |
| 18 | 30A Контролер тіла |
| 19 | 10A Клемна колодка для електричного з’єднання виробника кузова |
| 20 | 25A Блок керування дверима переднього пасажира |
| 21 | 25A Контролер двері водія |
| 22 | 10A Блок керування пневматичною підвіскою (LFA) |
| S15 | |
| 23 | 25A Блок управління вентилятором |
| 24 | 7,5A USB-роз’єм (кокпіт, ящик рукавички); |
| Розетка перетворювача 115/230 Ст. | |
| 25 | 15A Прикурювач, центральна консоль |
| 26 | 15A Розетка інформаційної панелі |
| 27 | 25A Розетка перетворювача, 115В/230В. |
| 28 | 7,5A Попередня установка магнітоли; |
| Вантажний ліфт; | |
| Антена перетворювача напруги; | |
| Розетка перетворювача, 115 В/230 В для автомобілів із зовнішнім акумулятором. | |
| S16 | |
| 30-1 | Не призначено |
| 30-2 | Не призначено |
| 30-3 | 5A Центральний замок |
| 30-4 | 5A Сигналізація (ATA) |
| 30-5 | Не призначено |
| 30-6 | 10A Блок управління електронним замком запалювання |
| 31 | 25A Пуск, реле контакту 15-II |
| S17 | |
| 32 | Не призначено |
| S18 | |
| 33 | 5A Датчик якості напруги (SEB) |
| S19 | |
| 34 | 10A Електроніка для внутрішнього освітлення |
| S1 | |
| 35 | 7,5A Advance Caravanning (ACU) – будинок на колесах |
| S2 | |
| 36 | 5A Панель керування кондиціонером |
| 37 | 5A Електричний замок кермового керування (ESTL) |
| 38 | 10A Рульова колонка (SCSM) |
| 39 | 10A Антена; |
| Навігація; | |
| Двостороннє радіо. | |
| 40 | 5A Проблисковий маячок |
| 41 | 25A Радіо мультимедійна система (C5/NTG6), попереднє встановлення радіо |
| S3 | |
| 42 | Не призначено |
| S4 | |
| 43 | Не призначено |
| S5 | |
| 44 | 5A Панель керування мультимедійною системою |
| 45 | 5A Кронштейн зарядного пристрою; |
| Бездротовий мобільний інтерфейс (WMI). | |
| 46 | 7,5A Мультимедійний з’єднувальний блок (MMI) |
| 47 | 5A Гермес (модуль зв’язку UMTS/LTE) |
| 48 | 5A Стаціонарне опалення Telestar |
| 49 | 5A Центральний дисплей |
| S6 | |
| 50 | 5A Додаткова ліва фара (виробник кузовів з платформою) |
| 51 | 5A Додаткова фара права (виробник кузовів платформи) |
| 52 | 7,5A Блок управління подушками безпеки |
| 53 | 5A Діагностика |
| 54 | 5A Релейне джерело живлення |
| 55 | 7,5A Двигун TS (Дизель), блок керування двигуном (OM651) |
| S7 | |
| 57 | 10A Датчик частинок сажі; |
| Датчик NOx; | |
| Датчик частинок сажі (не для OM654) | |
| 58 | 10A Двигун, рециркуляція вихлопних газів (EGR) (OM642/OM651); |
| Двигун (не для OM654) | |
| 59 | 15A Датчик NOx до та після каталізатора (не OM654) |
| 60 | 10A Лямбда-зонд |
| 61 | 7,5A Двигун М274; Двигун (OM642/OM651). |
| H2 | |
| 62 | 15A Блок керування двигуном (не для OM654) |
| 63 | 20/25A Блок управління двигуном; Двигун (М274); |
| Двигун (не для OM654) | |
| S8 | |
| 64 | 30А Контролер кузова |
| 65 | 30А Контролер кузова |
| 66 | 15А Вентилятор на даху |
| 67 | 25А Блок управління дозуванням палива (FSCM) |
| 68 | 15А Права світлодіодна фара |
| 69 | 15А Ліва світлодіодна фара |
| H2 | |
| 70 | 30А Двірники |
Реле
| R1 | 30A Резерв |
| R2 | 50A Клема 87, двигун |
| R3 | 30A Клема 87, модуль загального приводу (CPC) |
| R4 | 40A Термінал 15-1 |
| R5 | 40A Вмикає та вимикає двірники. |
| R6 | 40A Резерв |
| R7 | 40A Швидкість двірників |
| R8 | 40A Клема 50, стартер |
| R9 | 50A Клема 15R (автомобілі без додаткового акумулятора) |
| R10 | 30A Термінал 15-2 |
| R11 | 50A Клема 15R (автомобілі без додаткового акумулятора) |
За роботу USB порту і прикурювача відповідають запобіжники з номерами 24, 25, 26, 27, а також додаткові елементи в блоці сидіння водія.
Блоки запобіжників та реле під сидінням водія

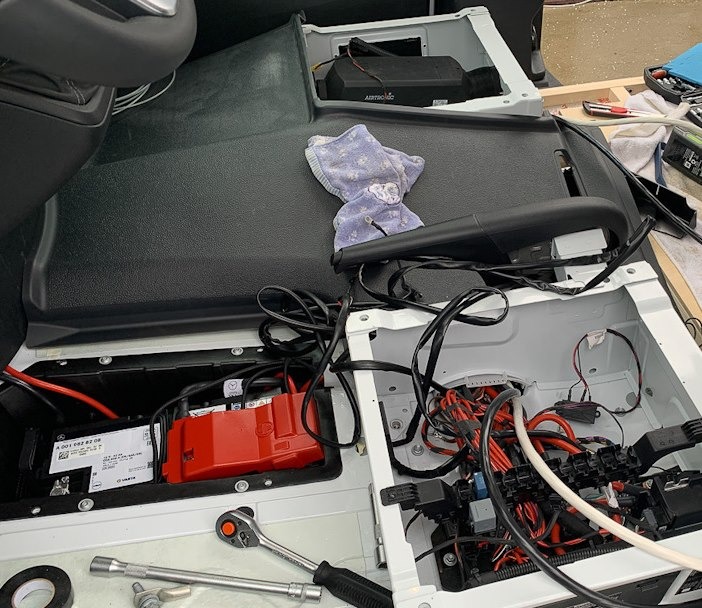

Під сидінням водія, а також сидінням пасажира можуть встановлюватися блоки з запобіжниками і реле.

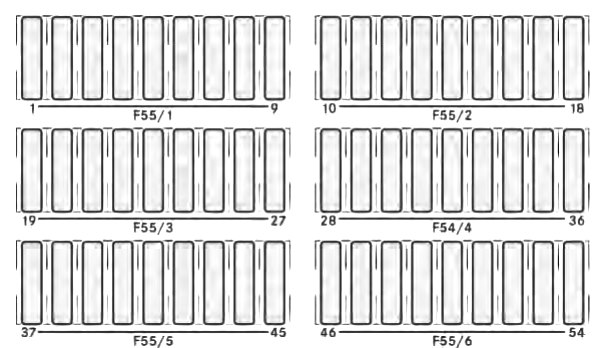

Блок запобіжників

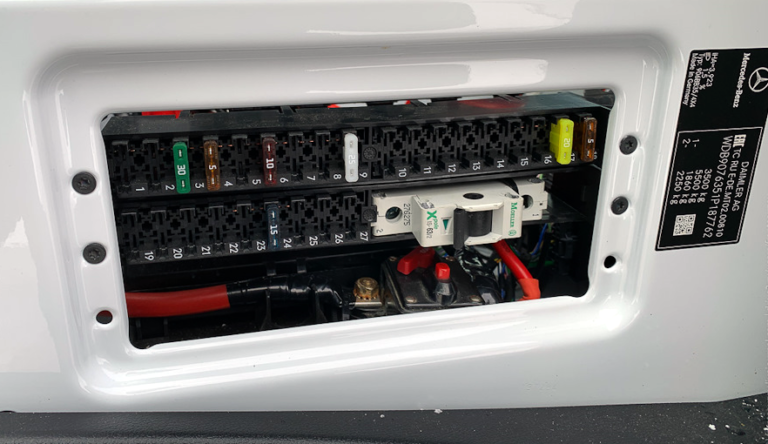

Для доступу до блоку треба прибрати захисну кришку, з боку сидіння водія.
Позначення
| F55/1 | |
| 1 | 10А Додаткова лампа покажчика повороту |
| 2 | 15А Склоочисник заднього скла правий |
| 3 | 30А Повний привід |
| 4 | 25А Клемна колодка для електричного підключення |
| 5 | 25A Блок регулювання сидіння водія |
| 6 | 10A Блок обігріву сидіння водія |
| 7 | 25A Поперекова опора водія |
| 8 | 5A Контроль тиску в шинах |
| 9 | 5A Помічник паркування;Основна камера (RVC). |
| F55/2 | |
| 10 | 25A Зчіпний пристрій правого причепа (розетка причепа) |
| 11 | 15A Блок керування з розеткою для причепа |
| 12 | 25A Зчіпний пристрій лівий (гніздо для причепа) |
| 13 | 15A Блок керування з розеткою для причепа |
| 14 | 25A Багатофункціональний модуль (MPM) |
| 15 | 25A Багатофункціональний модуль (MPM) |
| 16 | 25A Повітродувка задньої камери |
| 17 | 20A Додаткове опалення (водяне опалення) |
| 18 | 15A Автоматична коробка передач, додатковий масляний насос |
| F55/3 | |
| 19 | 15A Паркувальне опалення; |
| Клема 15 на додатковому акумуляторі. | |
| 20 | 5A Допоміжна акумуляторна батарея Вимірювання напруги |
| 21 | 15A Обігрів заднього скла, ліве |
| 22 | 15A Обігрів заднього скла правий |
| 23 | 7,5A Гідроборт / самоскид (перед встановленням) |
| 24 | 15A Клемна колодка для електричного підключення |
| 25 | 5A Реле вентилятора даху |
| 26 | 7,5A Сигнал спеціальний, виробник кузовів кабіни |
| 27 | 30A Обігрів заднього скла |
| F55/4 | |
| 28 | 15/30A Розсувні двері зліва; |
| Електричні розсувні двері ліворуч. | |
| 29 | 15/30A Розсувні двері права; |
| Електро розсувні двері права. | |
| 30 | 5A Блок антенного перемикача |
| 31 | 7,5A Автоматична коробка передач |
| 32 | 10A Автоматична коробка передач |
| 33 | 30A Підсилювач гальм |
| 34 | 15/30A Реле сирени; Підготовка до будинку на колесах. |
| 35 | 15/30A Проблисковий маячок із сиреною; |
| 30A Підготовка до будинку на колесах. | |
| 36 | 30A Підготовка до будинку на колесах |
| F55/5 | |
| 37 | 10A Електрична сходинка ліва |
| 38 | 10A Електрична підніжка права |
| 39 | 5A Запобіжний зумер; |
| Електрична сходинка, права та ліва. | |
| 40 | 10A Автоматична коробка передач (NAT2) |
| 41 | 5A Клема 15, спеціальний сигнал |
| 42 | 5A Камера заднього виду (RVC); |
| Внутрішнє дзеркало з монітором заднього виду. | |
| 4 3 | 15A Гніздо живлення, кабіна |
| 44 | 15А Гніздо живлення, стійка D, ліва |
| 45 | 15А Гніздо живлення, стійка D, права |
| F55/6 | |
| 51 | 5/7,5А USB-порт, лівий |
| 52 | 5/7,5А USB-порт, правий |

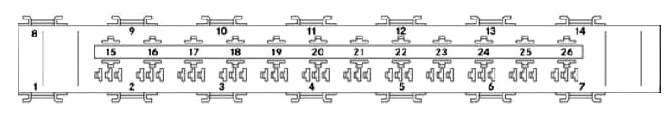

Блок реле
Встановлюється під самим сидінням водія.
Схема
Призначення
| 1 | Обігрів лобового скла |
| 2 | Термінал 15 |
| 3 | Обігрів заднього скла |
| 4 | Розетки, задні |
| 5 | Внутрішнє освітлення |
| 6 | Не використовується |
| 7 | Не використовується |
| 8 | Не використовується |
| 9 | Не використовується |
| 10 | Не використовується |
| 11 | Не використовується |
| 12 | Не використовується |
| 13 | Не використовується |
| 14 | Не використовується |
| – | Міні-реле |
| 15 | Правий задній двірник |
| 16 | Корпус клемної колодки виробника |
| 17 | Перемикач, контрольний сигнал заднього ходу |
| 18 | Даховий вентилятор |
| 19 | Додатковий масляний насос |
| 20 | Електрична підніжка права 1 |
| 21 | Електрична підніжка права 2 |
| 22 | Електрична сходинка ліва 1 |
| 23 | Електрична сходинка ліва 2 |
| 24 | сирена |
| 25 | Проблисковий маячок із сиреною |
| 26 | Завантажувальний ліфт |

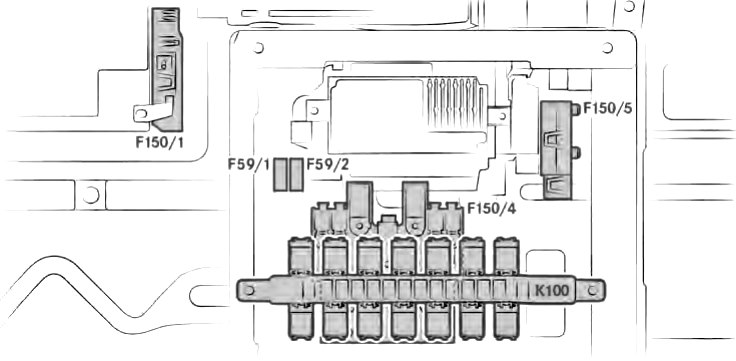

Блок запобіжників на АКБ
На плюсовій клемі акумуляторної батареї встановлено блок силових запобіжників, виконаних у вигляді плавкої вставки.
Схема
Розшифровка
| F150/1 (MFB-1) | |
| 1 | Датчик батареї |
| 2 | Не призначено |
| 3 | Головний блок запобіжників (MFB-2) |
| 4 | 50A Центр розподілу енергії, термінал 30 (F30-1 – F30-6) |
| 5 | 125A Додатковий нагрівач PTC |
| F150/4 (MFB-2) | |
| 1 | 125A Клема 30T, блок запобіжників, основа сидіння водія (F55/1-F55/6) |
| 2 | 125A Електричний контроль |
| 3 | 300A Генератор |
| 4 | 400A Генератор |
| 5 | 175A Центр розподілу енергії (PDC), FB-P |
| 6 | 80A Вихідний каскад розжарення (GZE) |
| 7 | 40/70/80A Вентилятор радіатора (не для OM654); |
| Вентилятор радіатора двигуна; | |
| Вентилятор радіатора (не для OM654). | |
| 8 | 100A Головні запобіжники автобудинку |
| 9 | Не призначено |
| 10 | 25/50/100A Кондиціонер у задній частині салону |
| 11 | 100/150A Додатковий акумулятор/реле вимкнення акумулятора; |
| Ретардер без додаткової батареї. | |
| 12 | 40A Пневматична підвіска (LFA) |
| 13 | 80A Обігрів лобового скла |
| F150/5 (MFB-ZB) | |
| 1 | 100A Уповільнювач |
| 2 | 250A Гідроборт / самоскид (підготовка) |
| 3 | Додаткова батарея |
| 4 | 150A Реле вимкнення акумулятора |
| 5 | 60A Розетка, перетворювач |
| 6 | 25A Додаткове опалення |
| F59/1 та F59/2 | |
| 1 | 40A Лобове скло з підігрівом |
| 2 | 40A Лобове скло з підігрівом праве |
