Розташування блоків запобіжників, схеми електричних блоків запобіжників Honda ZR-V (2023, 2024, 2025).
Якщо будь-який електричний пристрій не працює, перемкніть режим живлення в положення VEHICLE OFF (LOCK) (ТРАНСПОРТНИЙ ЗАПОМІРНИК ВИМКНЕНО (ЗАБЛОКУВАННЯ)) та перевірте, чи не перегорів відповідний запобіжник.
- Змініть режим живлення на АВТОМОБІЛЬ ВИМКНЕНО (БЛОКУВАННЯ). Вимкніть фари та все допоміжне обладнання.
- Зніміть кришку блоку запобіжників.
- Перевірте великий запобіжник у моторному відсіку. Якщо запобіжник перегорів, викрутіть гвинт хрестовою викруткою та замініть його новим.
- Перевірте комбіновані запобіжники в блоці запобіжників у моторному відсіку. Якщо запобіжник перегорів, зверніться до дилера для його заміни.
- Перевірте малі запобіжники, розташовані в моторному відсіку та всередині автомобіля. Якщо якісь запобіжники перегоріли, вийміть їх за допомогою стандартного знімача запобіжників та замініть новими.
Увага!
Заміна запобіжника на запобіжник з вищим струмом збільшує ризик пошкодження електричної системи. Замініть запобіжник запасним запобіжником з таким самим зазначеним струмом.

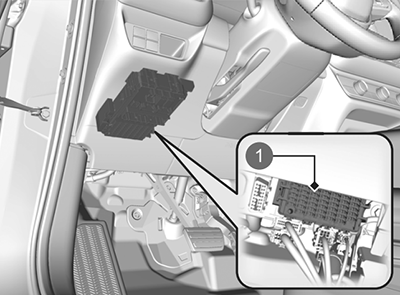

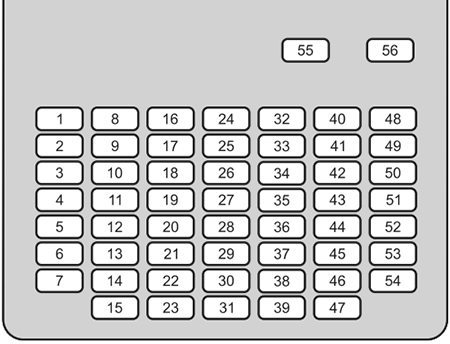

Блок запобіжників у салоні
Він розташований під панеллю приладів.
| Ні. | ДО | Захищене коло |
|---|---|---|
| 1 | 20А | ЕЛЕКТРИЧНИЙ СКЛОПІДЙОМНИК З БІКА ВОДІЯ |
| 2 | 20А | ЕЛЕКТРИЧНИЙ СКЛОПІДЙОМНИК ПЕРЕДНЬОГО ПАСАЖИРА |
| 3 | 20А | ЗАДНІЙ ПРАВИЙ ЕЛЕКТРИЧНИЙ СКЛОПІДЙОМНИК |
| 4 | 20А | ЗАДНІЙ ЛІВИЙ ЕЛЕКТРИЧНИЙ СКЛОПІДЙОМНИК |
| 5 | 10А | НЕОБОВ’ЯЗКОВО |
| 6 | 10А | Пан |
| 7 | 10А | Т/Г СТО |
| 8 | 10А | IDAS / HUD |
| 9 | 20А | ІНСТРУМЕНТ ДОСТУПУ |
| 10 | 20А | ДВЕРНИЙ ЗАМОК |
| 11 | 10А | ПРИЛАДОВА ПАНЕЛЬ |
| 12 | 10А | STCUTRLY |
| 13 | 10А | ДОДАТКОВО 2 |
| 14 | 10А | ДОДАТКОВО 6 (VB SOL) |
| 15 | 10А | ВІДМИКАННЯ ДВЕРЕЙ ВОДІЯ |
| 16 | 20А | ПАНОРАМНИЙ ДАХ |
| 17 | 10А | SBW |
| 18 | – | – |
| 19 | – | – |
| 20 | 10А | ПРАВА ЗАДНЯ ПРОТИТУМАННА ФАРА |
| 21 | 20А | РОЗЕТКИ ДЛЯ АКСЕСУАРІВ БАГАЖНИКА |
| 22 | 10А | РОЗУМНИЙ |
| 23 | 10А | ЗАМОК ДВЕРЕЙ ВОДІЯ |
| 24 | – | – |
| 25 | 10А | Зображення |
| 26 | 10А | Пан |
| 27 | 10А | АЦГ |
| 28 | 10А | ABS/VSA |
| 29 | 20А | ПАЛИВНИЙ НАСОС |
| 30 | 10А | ЛІВИЙ ЗАМОК ДВЕРЕЙ |
| 31 | 10А | ВІДБИВАННЯ ПРАВИХ ДВЕРЕЙ |
| 32 | – | – |
| 33 | 10А | USB-ЗАРЯДНИЙ ПРИСТРІЙ |
| 34 | – | – |
| 35 | – | – |
| 36 | 20А | ЕЛЕКТРИЧНЕ ЗАЧИНЯННЯ ЗАДНІХ ДВЕРЕЙ БАГАЖНИКА |
| 37 | 20А | – |
| 38 | 20А | ІГА2 |
| 39 | 10А | ЗАМОК ПРАВИХ ДВЕРЕЙ |
| 40 | 20А | Електричне сидіння REC / заднє сидіння |
| 41 | 20А | ЕЛЕКТРИЧНЕ РЕГУЛЮВАННЯ СИДІНЬ / ПЕРЕДНЄ РЕГУЛЮВАННЯ |
| 42 | 10А | IG1 ПОН |
| 43 | 10А | Кондиціонер |
| 44 | 10А | ДХО |
| 45 | 10А | АКСЕСУАРИ |
| 46 | 10А | ВСТАНОВЛЕННЯ АКСЕСУАРІВ |
| 47 | 10А | ЛІВИЙ ЗАМОК ДВЕРЕЙ |
| 48 | 20А | ПЕРЕДНЄ СИДІННЯ |
| 49 | 20А | ЕЛЕКТРИЧНЕ РЕГУЛЮВАННЯ ПЕРЕДНЬОГО ПАСАЖИРСЬКОГО СИДІННЯ REC |
| 50 | – | – |
| 51 | 20А | RR H/СИДІННЯ |
| 52 | – | – |
| 53 | 20А | РЕГУЛЮВАННЯ ПЕРЕДНЬОГО СИДІННЯ |
| 54 | 10А | ДОДАТКОВО 1 / КРИШКА ПАЛИВНОГО БАКУ |
| 55 | – | – |
| 56 | – | – |

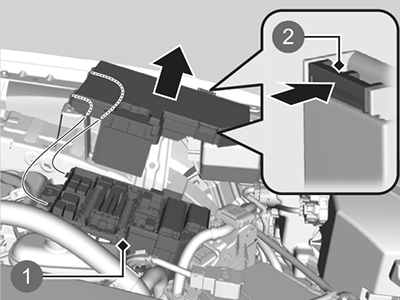

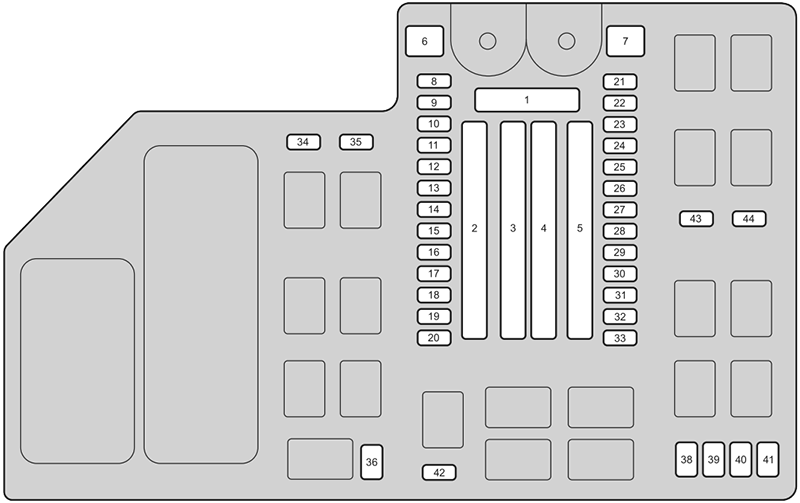

Блок запобіжників у моторному відсіку
Розташований поруч із 12-вольтовою батареєю. Натисніть на виступи, щоб відкрити коробку.
| 1 | 175А | АКУМУЛЯТОР |
| 2 | 40А | Кондиціонер PTC1 |
| 40А | – | |
| 60А | ДОДАТКОВИЙ БЛОК ЗАПОБІЖНИКІВ | |
| 40А | – | |
| 40А | ДОДАТКОВИЙ БЛОК ЗАПОБІЖНИКІВ 2 | |
| 30А | – | |
| 60А | ГОЛОВНИЙ БЛОК ЗАПОБІЖНИКІВ | |
| 3 | 30А | – |
| 30А | – | |
| 70А | – | |
| 30А | ОБІГРІВ ПРАВОГО ЗАДНЬОГО СКЛА | |
| 40А | PTG MTR | |
| 40А | Кондиціонер PTC 3 | |
| 40А | HTR MTR | |
| 4 | 40А | ESB |
| 40А | ABS/VSA MTR | |
| 40А | Запит на вміст (RFC) | |
| 30А | P-ACT MTR | |
| 30А | IG MAIN | |
| 30А | ДОДАТКОВО 6 | |
| 30А | – | |
| 5 | 30А | – |
| 30А | Склоочисник | |
| 70А | Прибуток на акцію (EPS) | |
| 30А | IG MAIN 2 | |
| 40А | ABS/VSA FSR | |
| 40А | ГОЛОВНИЙ БЛОК ЗАПОБІЖНИКІВ 2 | |
| 40А | ВОДЯНИЙ НАСОС ДВИГУНА | |
| 6 | – | – |
| 7 | – | – |
| 8 | 30А | АУДІОПІДСИЛЮВАЧ |
| 9 | 20А | ЛЮК |
| 10 | 7,5 А | СУБ АУДІО |
| 11 | – | – |
| 12 | 20А | СУПЕРЛОК |
| 13 | 10А | H/СТРГ |
| 14 | 10А | ІЧ-БАТАРЕЙКА |
| 15 | 15А | H/L ПРИКЛ. |
| 16 | – | – |
| 17 | 15А | ОМИВАЧ ЛОБОВОГО СКЛА |
| 18 | 10А | РІГНАЛ |
| 19 | 15А | ЗВОРОТНИЙ |
| 20 | 15А | ЗВУК |
| 21 | 20А | Р/М 1 |
| 22 | 15А | DBW |
| 23 | 20А | Р/М 2 |
| 24 | 10А | РЕЗЕРВНА КОПІЯ ЕБУ FI |
| 25 | 15А | IGP |
| 26 | 10А | ДКУ |
| 27 | 20А | НСК Л |
| 28 | 20А | ІНДЖ |
| 29 | 10А | СТІЙ |
| 30 | 20А | НСК Р |
| 31 | 15А | IG COIL |
| 32 | 20А | EVTC |
| 33 | 15А | НАДЗВИЧАЙНА СИТУАЦІЯ |
| 34 | 10А | Міждержавна угода |
| 35 | – | – |
| 36 | – | – |
| 38 | 10А | PCU EWP |
| 39 | 10А | P-ACT DRV |
| 40 | 10А | IGB |
| 41 | 10А | IGPS (LAF) |
| 42 | 10А | IG1 ПН 2 |
| 43 | – | – |
| 44 | – | – |
