Infiniti QX50 2 покоління випускався в 2018, 2019, 2020, 2021, 2022, 2023, 2024 та 2025 році з кодом моделі J55 . Так само як і Infiniti QX55 . У даній публікації ми представимо опис запобіжників та реле Інфініті QX50 2 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від представленого та залежить від року випуску та комплектації автомобіля.
Блок у салоні

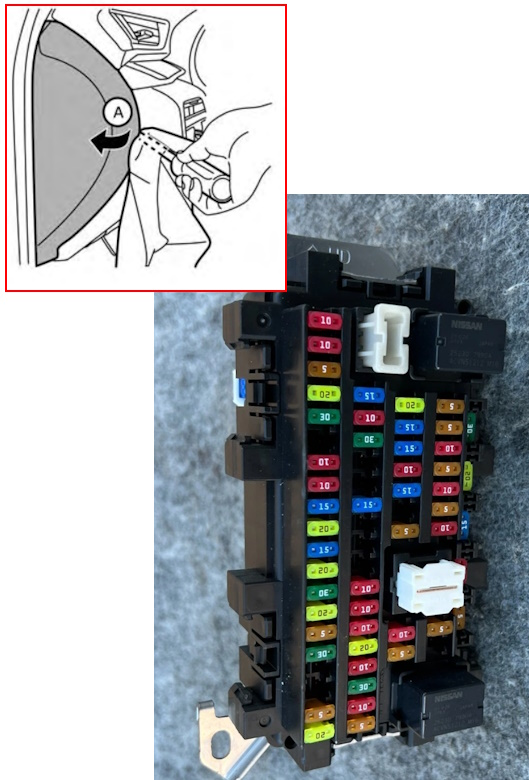

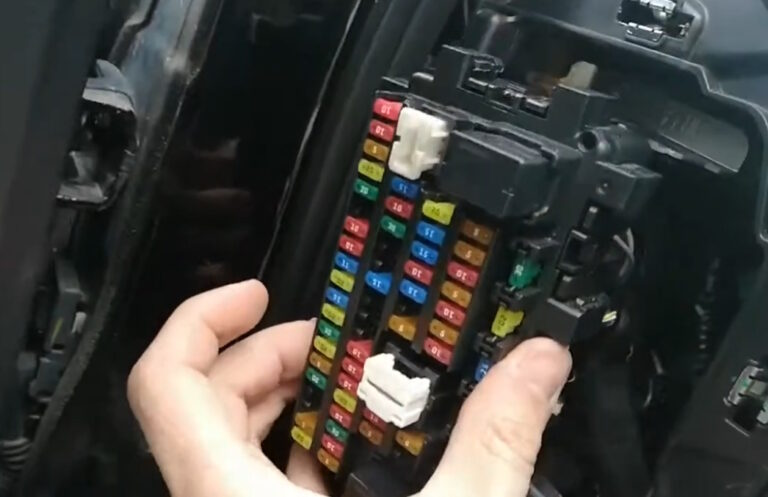

У салоні автомобіля блок із запобіжниками встановлений у лівому торці панелі приладів за захисною кришкою.
Звіряйте призначення елементів зі своїми схемами із кришки блоків.

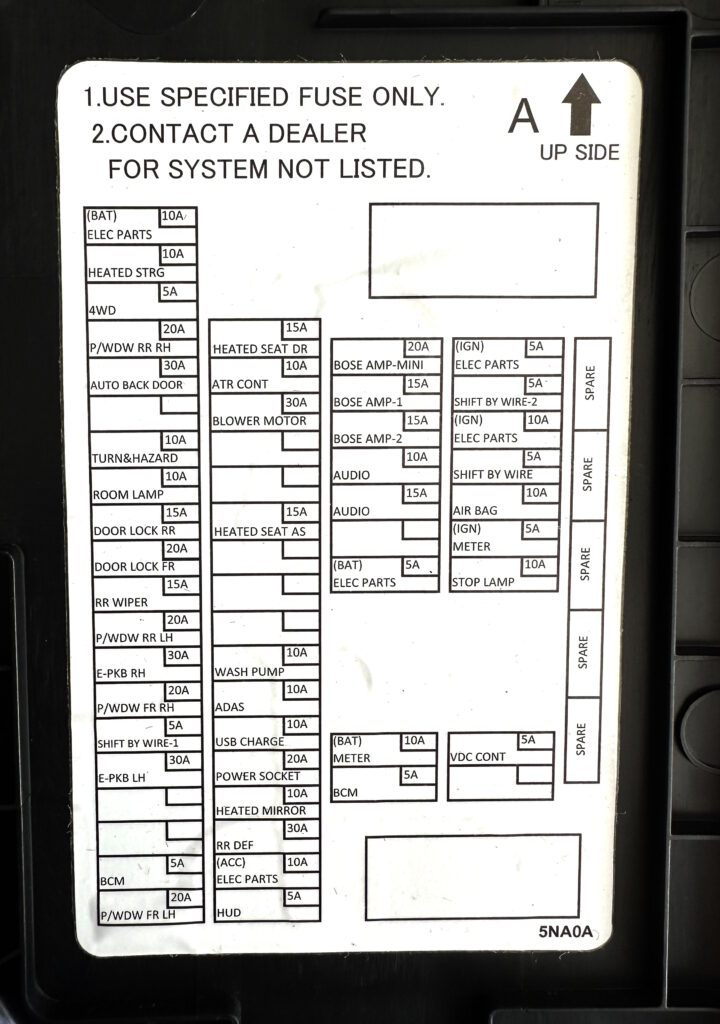

Схема
Опис
| (BAT) ELEC PARTS | 10A Електроустаткування від АКБ |
| HEATED STRG | 10A Підігрів рульового колеса |
| 4WD | 5A Система повного приводу |
| P/WDW RR RH | 20A Склопідйомник задній правий |
| AUTO BACK DOOR | 30A Електропривод багажних дверей |
| TURN & HAZARD | 10A Поворотники та аварійка |
| ROOM LAMP | 10A Салонне світло |
| DOOR LOCK RR | 15A Замки задніх дверей |
| DOOR LOCK FR | 20A Замки передніх дверей |
| RR WIPER | 15A Задній склоочисник |
| P/WDW RR LH | 20A Склопідйомник задній лівий |
| E-PKB RH | 30A Електроручник правий контур |
| P/WDW FR RH | 20A Склопідйомник передній правий |
| SHIFT BY WIRE-1 | 10A Електронний селектор КПП (ланцюг 1) |
| E-PKB LH | 30A Електроручник лівий контур |
| BCM | 5A Модуль кузовної електроніки |
| P/WDW FR LH | 20A Склопідйомник передній лівий |
| HEATED SEAT DR | 15A Підігрів сидіння водія |
| ATR CONT | 10A Контроль тяги/стабілізація |
| BLOWER MOTOR | 30A Мотор пічки |
| HEATED SEAT AS | 15A Підігрів сидіння пасажира |
| WASH PUMP | 10A Насос омивача |
| ADAS | 10A Камери/радар, помічники |
| USB CHARGE | 10A USB-заряджання |
| POWER SOCKET | 20A Прикурювач |
| HEATED MIRROR | 10A Підігрів дзеркал |
| RR DEF | 30A Обігрів заднього скла |
| (ACC) ELEC PARTS | 10A Електроустаткування через ACC |
| HUD | 5A Проекційний дисплей |
| BOSE AMP-MINI | 20A Підсилювач Bose (mini) |
| BOSE AMP-1 | 15A Підсилювач Bose (канал 1) |
| BOSE AMP-2 | 15A Підсилювач Bose (канал 2) |
| AUDIO | 10A Аудіосистема |
| (BAT) ELEC PARTS | 5A Електросистема (дод. ланцюг від АКБ) |
| AIR BAG | 10A Подушки безпеки |
| METER | 5A Панель приладів |
| STOP LAMP | 10A Стоп-сигнали |
| (IGN) ELEC PARTS | 5A Електроустаткування після запалювання |
| SHIFT BY WIRE-2 | 5A Електронний селектор КПП (ланцюг 2) |
| (IGN) ELEC PARTS | 10A Ланцюги двигуна/запалювання |
| VDC CONT | 5A Контроль стабілізації (VDC/ESP) |
За роботу прикурювача відповідає запобіжник, позначений як POWER SOCKET.
Блоки під капотом

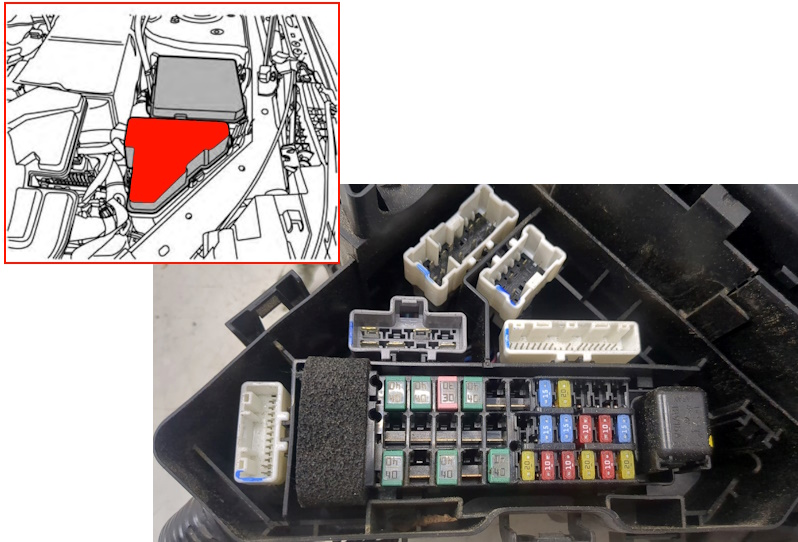

У моторному відсіку блоки із запобіжниками та реле розташовані з лівого боку поруч із акумулятором.

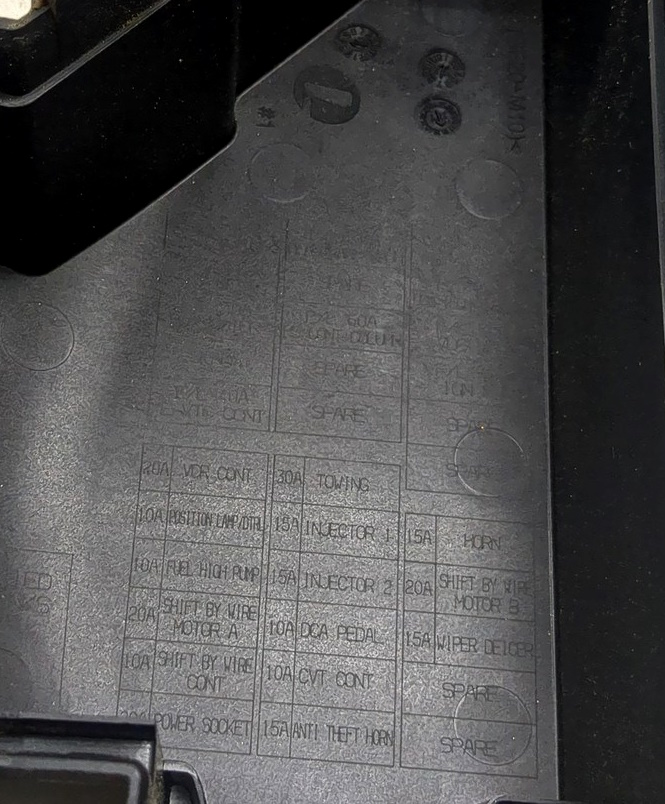

Блок запобіжників 1
Позначення
| VDC CONT | 20A Блок стабілізації VDC/ESP |
| POSITION LAMP (DRL) | 10A Габарити / ДХО |
| FUEL HIGH PUMP | 15A Паливний насос високого тиску |
| SHIFT BY WIRE MOTOR A | 20A Двигун електронного селектора КПП (контур A) |
| SHIFT BY WIRE CONT | 10A Управління електронним селектором КПП |
| POWER SOCKET | 15A Розетка/прикурювач |
| TOWING | 30A Ланцюг для фаркопа/причепа |
| INJECTOR 1 | 15A Форсунки 1-го контуру |
| INJECTOR 2 | 15A Форсунки 2-го контуру |
| DCA PEDAL | 10A Педаль акселератора (датчик) |
| CVT CONT | 10A Управління варіатором (CVT) |
| ANTI-THEFT HORN | 15A Сирена сигналізації |
| HORN | 15A Звуковий сигнал |
| SHIFT BY WIRE MOTOR B | 20A Двигун селектора КПП (контур B) |
| WIPER DEICER | 15A Підігрів зони двірників |

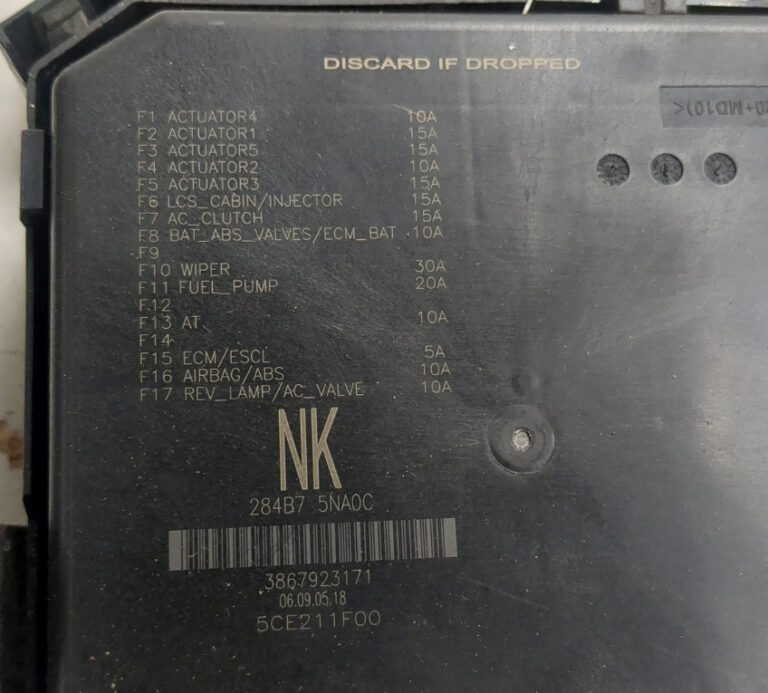

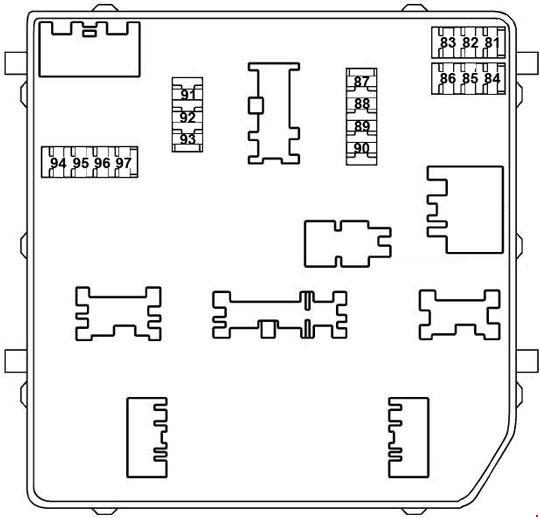

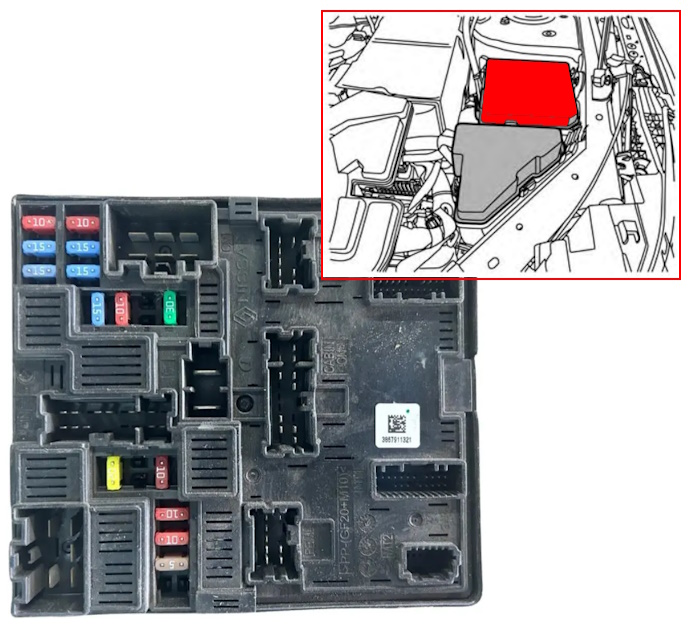

Блок запобіжників 2
| 81 | 10А Блок керування двигуном |
| 82 | 15А Блок керування двигуном |
| 83 | 15А Дросельна заслінка, блок керування двигуном, клапан адсорбера (EVAP), датчик масової витрати повітря, котушки запалювання, головне реле, випускний клапан, впускний клапан, паливний насос високого тиску, форсунки, блок запобіжників в моторному відсіку, датчик співвідношення повітря паливо, нагрівач палива, датчик рідини |
| 84 | 10А Блок керування двигуном, клапан впускного колектора, випускний клапан грм, впускний клапан грм, проміжний клапан грм |
| 85 | 15А Датчик співвідношення повітря паливо, кисневий датчик, що підігрівається, клапан турбонаддува, блок управління двигуном, блок управління свічками розжарювання |
| 86 | 15А Форсунки, котушки запалювання, блок запобіжників |
| 87 | 15А Реле компресора кондиціонера |
| 88 | Не використовується |
| 89 | Не використовується |
| 90 | 30А Реле переднього склоочисника, мотор переднього склоочисника |
| 91 | 20А Реле паливного насосу |
| 92 | Не використовується |
| 93 | 10А Блок керування двигуном, блок керування коробкою, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, датчик первинної швидкості, датчик вторинної швидкості, датчик оборотів, датчик заднього ходу / нейтральної передачі |
| 94 | Не використовується |
| 95 | 5А Блок блокування рульового колеса |
| 96 | 10А Реле повторного запуску (старт-стоп) |
| 97 | 10А Передній правий комбінований ліхтар, передній лівий комбінований ліхтар, компресор, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, вимикач задньої швидкості, датчик заднього ходу/нейтральної передачі |

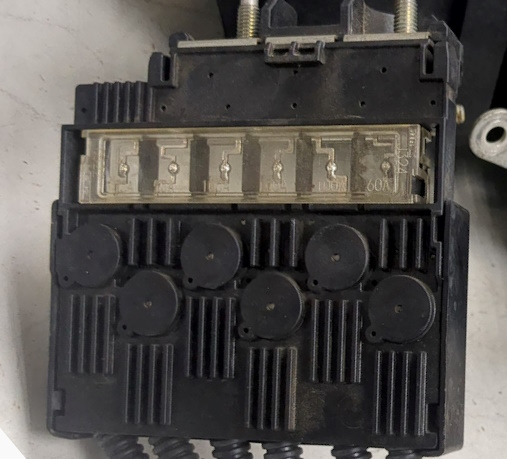

На плюсовій клемі акумуляторної батареї кріпиться блок запобіжників високої потужності.
