BMW X1 3 покоління випускався у 2023 2024 2025 2026 2027 2028 та 2029 роках з позначеннями U11 (коротка база) та U12 (довга база). За цей час модель одержала оновлення. У даній публікації ми надамо опис запобіжників та реле БМВ Х1 3 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.

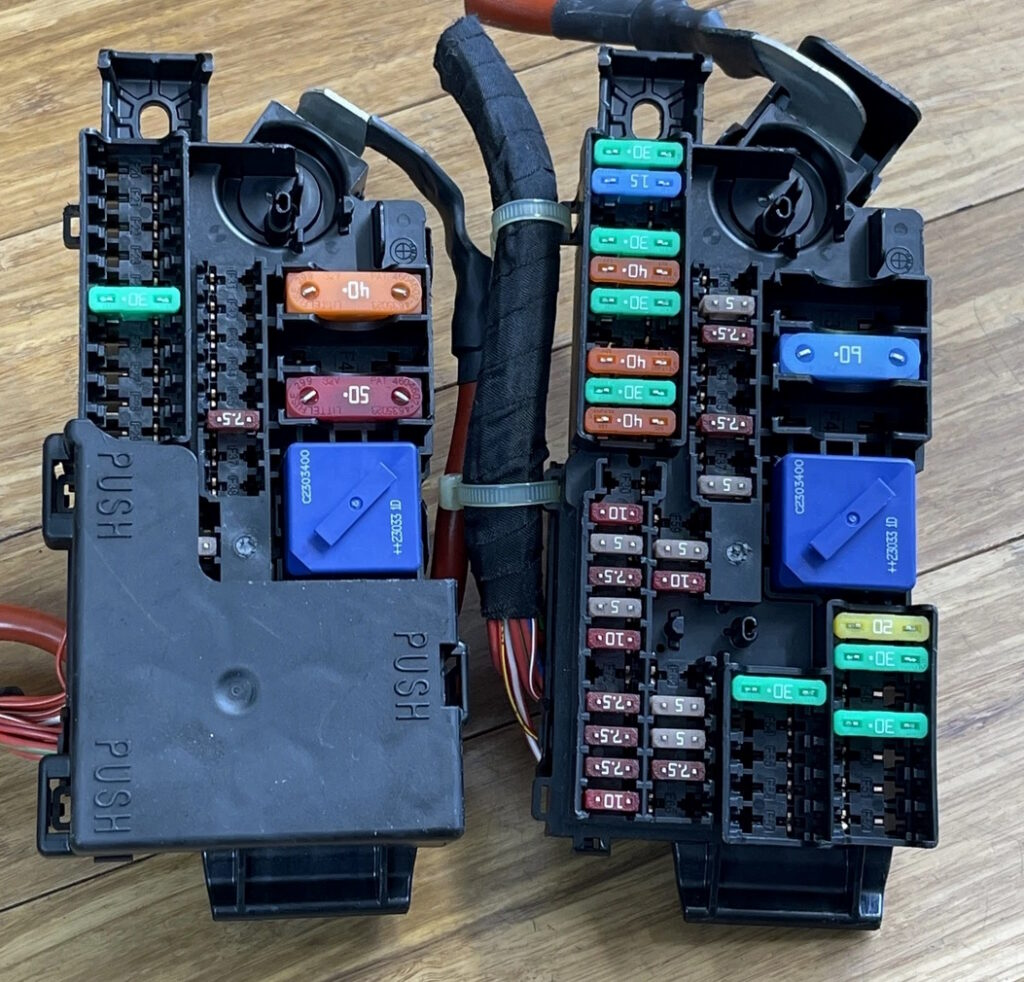

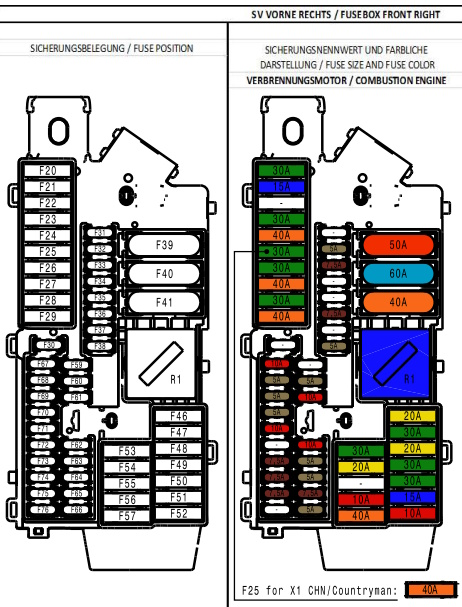

Правий блок запобіжників

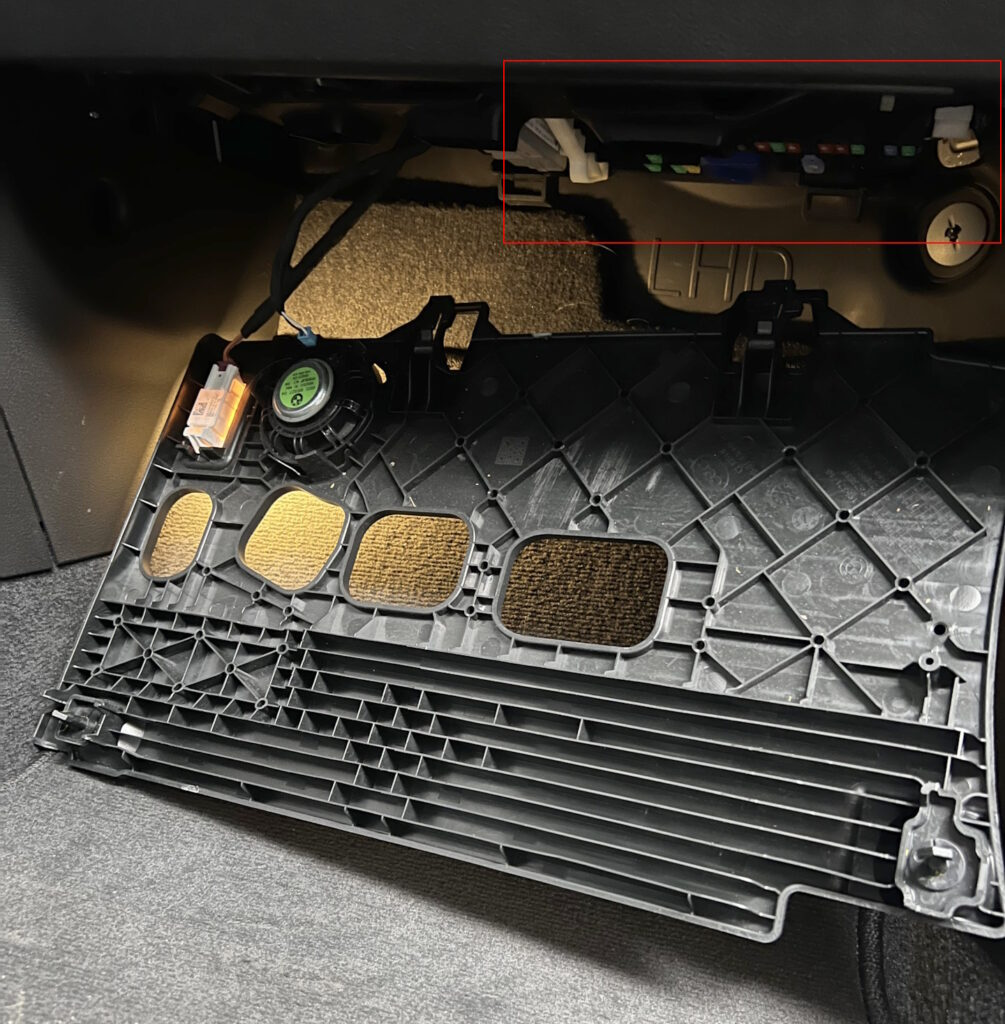

У салоні автомобіля блок із запобіжниками та реле знаходиться під бардачком, з боку пасажира. Для доступу необхідно прибрати захисну кришку.
| 20 | 30 A – Паливний насос |
| 21 | 15 A — панель приладів, проекційний дисплей (HUD), інформаційно-розважальна система |
| 23 | 30 A — Змінний верхній модуль, реле змінного струму |
| 24 | 40 A — Замок кришки багажника (задні двері), автоматичне закривання задніх дверей |
| 25 | 30 A – Електричні дзеркала |
| 26 | 30 A – Система упорскування палива та аналогічна електроніка (двигун внутрішнього згоряння) |
| 27 | 40 A — Обігрівач заднього скла, модуль керування функціями кермової колонки |
| 28 | 30 A — Обігрівач заднього скла, модуль керування функціями кермової колонки |
| 29 | 40 A — Звуковий сигнал, бортова діагностика (OBD), інформаційно-розважальна система, BCP, основні фари, датчик дощу, датчик світла, електронне регулювання висоти підвіски |
| 32 | 5 A – Сигналізація |
| 33 | 7.5 A — Дверний модуль / Автоматичне плавне закривання, аудіосистема |
| 36 | 7.5 A — Панель приладів, паркувальні датчики / HomeLink (відкривач гаражних воріт), проекційний дисплей (HUD), інформаційно-розважальна система |
| 37 | 7.5 A – Гібридна система |
| 38 | 5 A — Змінний верхній модуль, реле змінного струму |
| 39 | 50 A – Модуль причепа |
| 40 | 60 А – Звуковий сигнал, бортова діагностика (OBD), інформаційно-розважальна система, BCP, основні фари, датчик дощу, датчик світла, електронне регулювання висоти підвіски |
| 41 | 40 А – Аудіосистема (моделі з двигуном внутрішнього згоряння) |
| 46 | 20 А – Передній і задній прикурювач, розетка 12 В, розетка для заряджання в бардачку |
| 47 | 30 А – Регулювання сидінь |
| 48 | 20 А – Модуль причепа |
| 49 | 30 А – Двигун внутрішнього згоряння: індикатор передачі, EDC, керування автоматичною коробкою передач, повний привід, електроніка упорскування палива |
| 49 | 20 А – Гібридна система: індикатор передачі, EDC, керування автоматичною коробкою передач, повний привід, електроніка впорскування палива |
| 50 | 30 А – Модуль причепа |
| 51 | 15 А – Електроніка упорскування палива (двигун внутрішнього згоряння) |
| 52 | 10 А – Електроніка впорскування палива (двигун внутрішнього згоряння) |
| 53 | 30 А – Підігрів сидінь |
| 54 | 20 А – Модуль причепа |
| 56 | 10 А – Електроніка впорскування палива (двигун внутрішнього згоряння) |
| 57 | 40 А – Змінний верхній модуль, реле змінного струму (двигун внутрішнього згоряння) |
| 60 | 5 А – Обігрівач заднього скла, Модуль управління функціями кермової колонки |
| 61 | 10 A — Модуль керування функціями кермової колонки |
| 62 | 10 A — Системи допомоги водієві |
| 63 | 5 A — Електричний вентилятор |
| 64 | 5 A — Внутрішнє освітлення |
| 65 | 7.5 A – Паркувальні датчики / HomeLink (відкривач гаражних воріт), Проекційний дисплей (HUD) |
| 66 | 5 A — Регулювання сидіння |
| 67 | 10 A — Системи допомоги водієві |
| 68 | 5 A – Паркувальні датчики / HomeLink (відкривач гаражних воріт) |
| 69 | 5 A — Системи допомоги водієві |
| 70 | 5 A — Замок кришки багажника (задні двері), Автоматичне закриття задніх дверей, Внутрішнє освітлення |
| 71 | 10 A — Паски безпеки |
| 73 | 7.5 A — Змінний верхній модуль, Реле змінного струму, Електрохромне дзеркало заднього виду |
| 74 | 7.5 A — Електроніка упорскування палива, Гібридна система |
| 76 | Паркувальні датчики / HomeLink (відкривач гаражних воріт), Інформаційно-розважальна система |
R1 – Реле клеми 30B
Запобіжник 46 відповідає за роботу прикурювача.
Лівий блок запобіжників

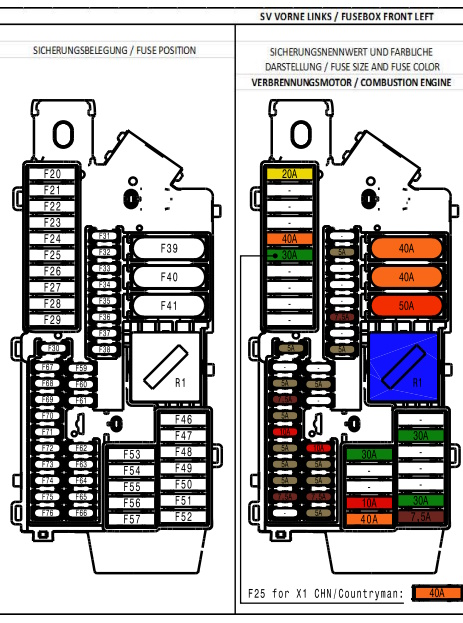

Другий запобіжний блок може бути встановлений під панеллю з лівого боку.
Схема

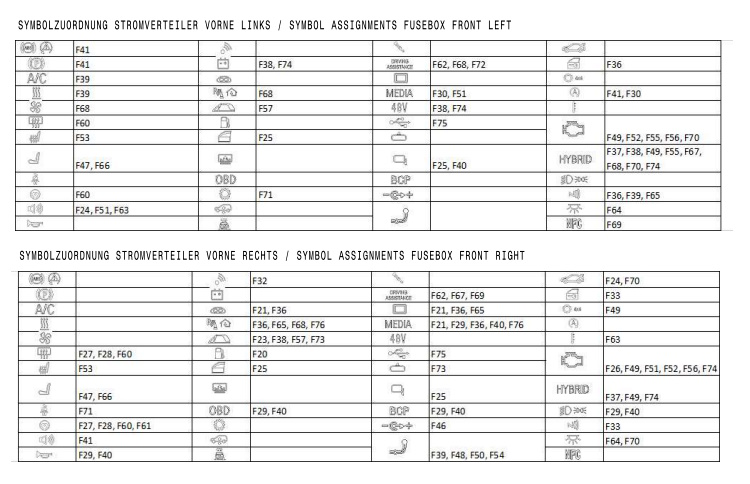

Позначення
| 24 | 40 А – Аудіосистема |
| 25 | 30 А — Електричні склопідйомники, Електричні дзеркала |
| 30 | 5 А – Інформаційно-розважальна система, Система START-STOP |
| 36 | 7,5 А – Дверний модуль, Автоматичне плавне закривання |
| 37 | 7,5 А – Електрична / підключається гібридна система |
| 38 | 5 А – Система 48 В |
| 38 | 7,5 А – Система 48 В (Електрична/підключається гібридна) |
| 39 | 40 А — Система кондиціювання повітря, Опалення/ Незалежний додатковий обігрівач |
| 40 | 40 А – Електричні дзеркала (моделі з двигуном внутрішнього згоряння) |
| 41 | 50 А — ABS (Антиблокувальна система гальм), DSC (Система динамічної стабілізації), Гальмо стоянки, Система START-STOP |
| 47 | 30 А – Регулювання сидінь |
| 49 | 20 А — Електрична/підключена гібридна система: DME (Цифрова електроніка двигуна), Інтегрований модуль напруги (IVM) |
| 51 | 30 А – Аудіосистема, Інформаційно-розважальна система |
| 52 | 7,5 А – DME (Цифрова електроніка двигуна), Інтегрований модуль напруги (IVM) |
| 53 | 30 А – Підігрів сидінь |
| 55 | 7,5 А — Електричний / Гібрид, що підключається: DME (цифрова електроніка двигуна), інтегрований модуль напруги (IVM) |
| 56 | 10 А – DME (цифрова електроніка двигуна), інтегрований модуль напруги (IVM) |
| 56 | 15 А — Електричний / Гібрид, що підключається: DME (цифрова електроніка двигуна), інтегрований модуль напруги (IVM) |
| 57 | 40 А – Двигун внутрішнього згоряння: змінний верхній модуль, реле змінного струму |
| 60 | 5 А – Обігрівач заднього скла, модуль керування функціями кермової колонки |
| 62 | 10 А – Системи допомоги водієві |
| 63 | 5 А – Аудіосистема |
| 64 | 5 А – Внутрішнє освітлення |
| 66 | 5 А — Регулювання сидінь |
| 67 | 15 А – Електричний / Підключається гібрид: гібридна система |
| 68 | 5 А – Електричний вентилятор, паркувальні датчики / HomeLink (відкривач гаражних воріт), системи допомоги водію, гібридна система |
| 69 | 7,5 А – NFC |
| 70 | 5 А – DME (цифрова електроніка двигуна), інтегрований модуль напруги (IVM), гібридна система |
| 71 | 10 А – Індикатор передачі, DSC (система динамічної стійкості), SMG (послідовна механічна коробка передач) Коробка передач) |
| 72 | 5 А – Система допомоги водієві |
| 74 | 5 А – 48-вольтова система, гібридна система |
Звіряйте призначення зі своєю технічною документацією або технічними брошурами.
Додатковий блок запобіжників

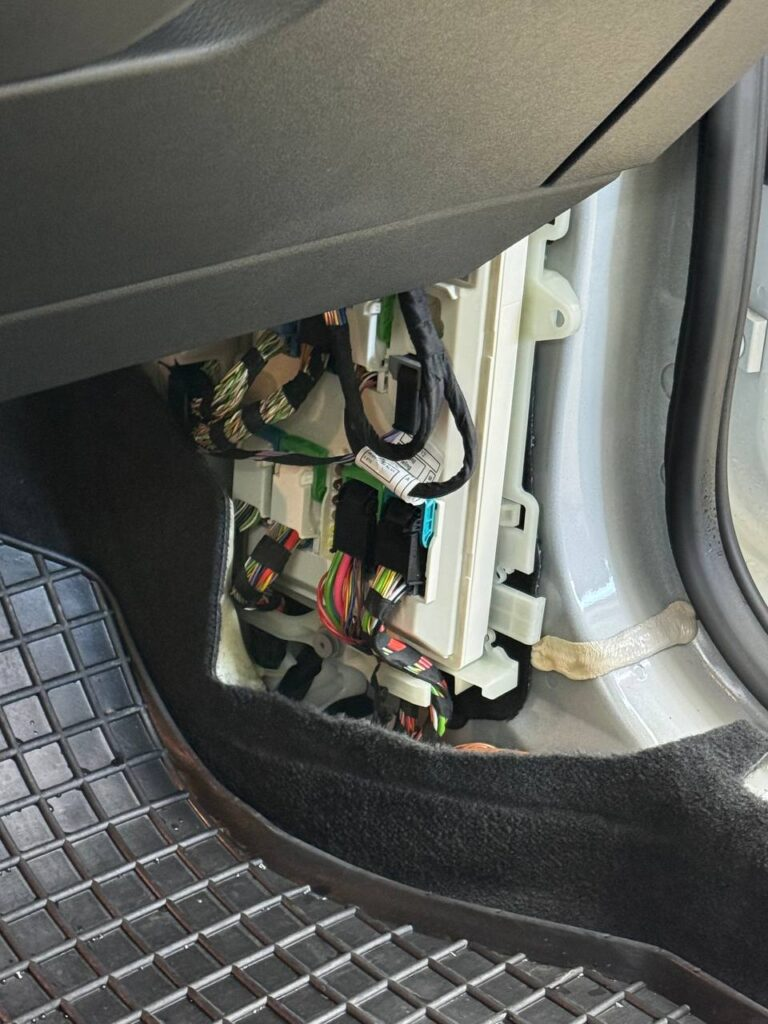

Цей блок запобіжників розташований в електронному блоці управління BDC (Body Domain Controller), який встановлений на правій стійці під обшивкою салону з правого боку пасажирського сидіння.

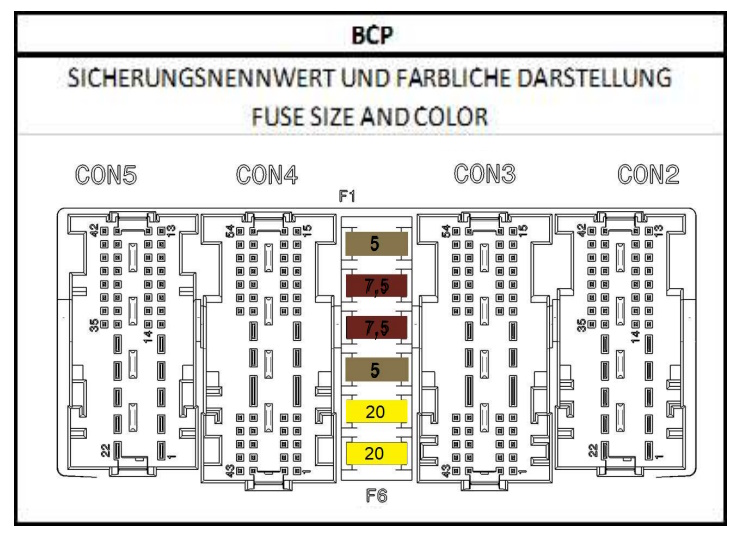

Призначення
| F1 | 5 A — Модуль керування функціями кермової колонки, Системи допомоги водієві, Основні фари, Датчик дощу, Датчик освітленості, Електронне регулювання висоти дорожнього просвіту, Внутрішнє освітлення |
| F2 | 7.5 A – Бортова діагностика (OBD), Гібридна система |
| F3 | 7.5 A – Система кондиціювання повітря, Задні двері |
| F4 | 5 A — Передній та задній прикурювач, Розетка 12 В, Розетка для зарядки в бардачку, Інформаційно-розважальна система, Задні двері, Дверний модуль / Автоматичний доводчик, Система START-STOP |
| F5 | 20 A — Дверний модуль / Автоматичний доводчик |
| F6 | 20 A — Дверний модуль / Автоматичний доводчик |
Запобіжники та реле BMW X1 (2023 — 2029). Схема запобіжників BMW X1 (2023 — 2029).
