Запобіжники та реле Honda CR-V 4, 2012 – 2018. Схема запобіжників Honda CR-V 4, 2012 – 2018.

CR-V четвертої генерації – це сплав найкращих якостей, притаманних цій моделі: цікава зовнішність, комфорт, місткість, економічність. Сюди ж можна додати досить високу прохідність. У цьому матеріалі ми детально розберемо схеми запобіжників Хонда СРВ 4-ого покоління 2012, 2013, 2014, 2015, 2016, 2017, 2018 року випуску.

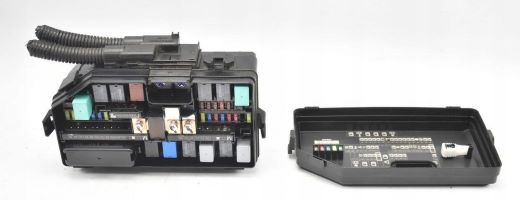

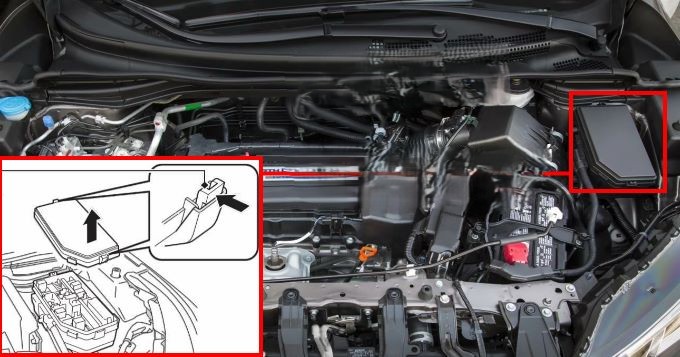

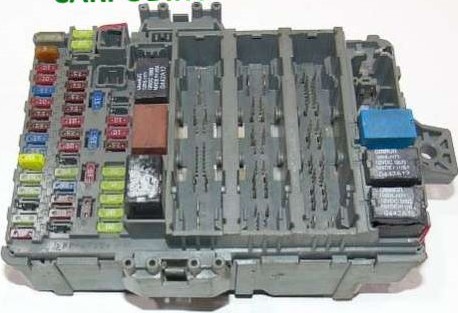

Тут ви знайдете місця розташування і фото монтажних блоків. Окремо відзначимо запобіжники, що відповідають за прикурювач і бензонасос.

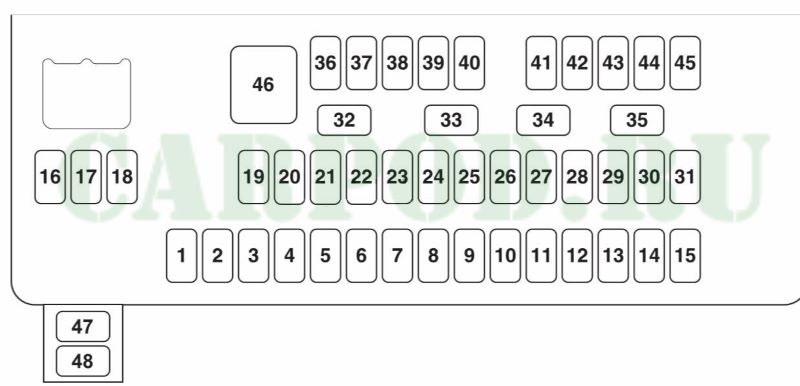

№	Струм, А	Опис
1	–	Ні
2	10	ACG
3	10	Система подушок безпеки (SRS)
4	15	Бензонасос
5	10	Панель приладів*1Реле*2
6	7,5	Електричні склопідйомники
7	7,5	VB SOL*
8	15	Моторедуктор замку пасажирських дверей (розблокування)
9	10	Моторедуктор замку пасажирських дверей за водієм (розблокування)
10	10	Денні ходові вогні
11	20	Панорамний дах*
12	20	Електрична розетка (у відділенні центральної консолі)
13	15	Омивач*
14	20	Підігрів сидінь*
15	10	Моторедуктор замку водійських дверей (розблокування)
16	20	Функція електричного регулювання поздовжнього переміщення сидіння водія*
17	20	Функція електричного регулювання нахилу спинки сидіння водія*
18	20	Електропривод зачинення дверей багажного відділення*
19	7,5	ACC
20	7,5	Блокування ключа запалювання ACC
21	7,5	Денні ходові вогні
22	7,5	Кондиціонер повітря
23	10	Реле склоочисника/омивача
24	7,5	Реле ABS/VSA*1 2*2
25	7,5	Backup FL ECU I/S APD*2
	10	Аудіосистема*1
26	20	Суперблокування замків дверей*
27	20	Електрична розетка (на передній консолі), прикурювач
28	15	Омивач*
29	7,5	SRS2
30	10	Моторедуктор замку водійських дверей (блокування)
31	10	Smart*
32	15	Моторедуктор замків дверей із боку переднього пасажира (блокування)
33	15	Моторедуктор замків дверей з боку водія (блокування)
34	10	Маломощні лампи
35	7,5	Освітлення
36	10	Головний запобіжник очисника заднього скла*
37	15	Поворотна фара*
38	10	Ліва фара (дальнє світло)
39	10	Права фара (дальнє світло)
40	7,5	Задній протитуманний ліхтар
41	20	Замки дверей
42	20	Склопідйомник дверей водія
43	20	Електричний склопідйомник задніх правих дверей
44	20	Електричний склопідйомник дверей переднього пасажира
45	20	Електричний склопідйомник задніх лівих дверей
46	20	Стартер*
	30	Очищувач вітрового скла*
47	7,5	UBECU*
48		Ні
Примітка : *1. Автомобілі, не оснащені системою автозупинки двигуна на холостому ходу, *2: Автомобілі, оснащені системою автозупинки двигуна на холостому ході

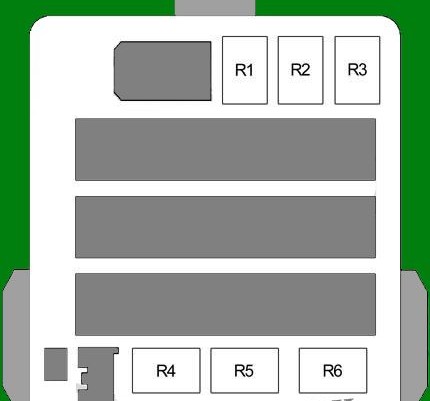

R1	Блок керування двигуном (№2)
R2	Розетка спереду
R3	Реле стартера
R4	Дросельна заслінка (ETCS)
R5	Блок керування двигуном (№1)
R6	Реле склопідйомників

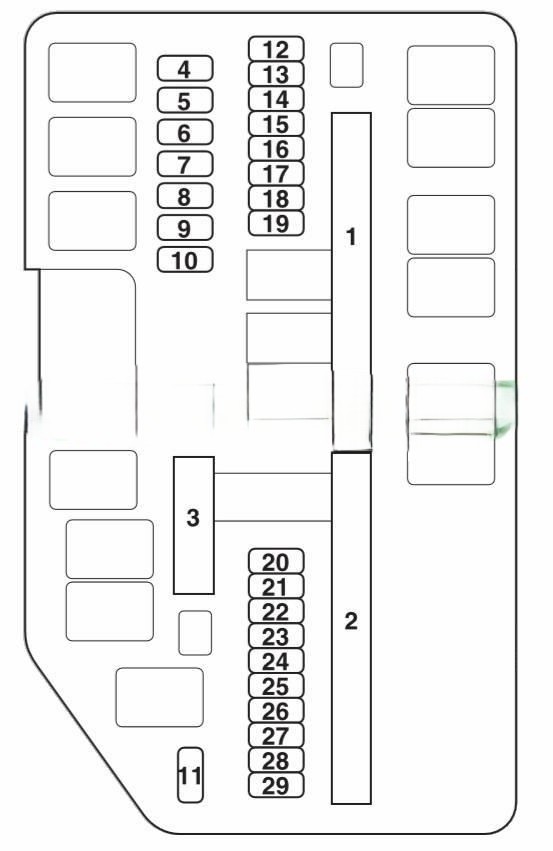

№	Струм, А	Розшифровка
1	70	Електричний підсилювач керма (EPS)
	30	Лівий переднатягувач*, *1
	70	Свічки розжарювання *2, *3
	40	Електродвигун системи ABS/VSA
	20 30	ABS/VSA FSR *1DC/DC1 *2, *3
	30	E-DPS*1
	100*1	Головний запобіжник
	150*2, *3
2	50	Вимикач запалювання
	60	Головний запобіжник блоку
	60	Головний запобіжник блоку 2
	30	Головний запобіжник фар
	30	далекого світла*1Головний запобіжник фар*2, *3
	30	Реле ST*1
	30	Підігрів заднього скла*1
	30	Правий e-передтягувач*, *1
	30	DC/DC 2*2, *3
	40	Електродвигун вентилятора системи вентиляції
	30	Головний запобіжник склоочисників вітрового скла*1
	30	Підігрів заднього скла*2, *3
	20*1	Електродвигун допоміжного вентилятора
	20*1	Електродвигун основного вентилятора
3	40	A/C PTC №1,2,3,4: *2, *3
4	–	Ні
5	–	Ні
6		UB ECU (R/B)*3Освітлення салону*2
7	10	Ліхтарі заднього ходу*2, *3
8	7,5	Sub Fan RLY CL*1
9	7,5	IGPS*2, *3Підігріваються дзеркала заднього виду*1
10	7,5	Освітлення салону 3 Ліхтар заднього ходу 2 *2
11	7,5	ST MG DIODE/STRLD*1STRLD*2, *3
12	20	Протитуманні фари*
13	20 30	Аудіопідсилювач*1, *3Лівий переднатягувач (Мін)*2
14	10	Звуковий сигнал
15	10	Аварійна сигналізація
16	10 A*1	Стоп-сигнал
	15 A*2, *3
17	15	IG Coil*1
	10	Laf*2, *3
18	15	IGP 2
19	20	ABS/VSR FSR (Min)*2, *3
21	30	Омивач фар*
22	15	Drive By Wire*1
	7,5	Back Up FI ECU*2, *3
23	15*1	IGP
	20*2, *3
24		Ліва фара (ближнє світло)
25		Права фара (ближнє світло)
26	20	Габаритні вогні, головний
27	7,5	Муфта MG
	7,5	Освітлення салону*1
28	20	Резервний, Освітлення салону, основний*2, *3
29	10	Buck Up*1
29	20	Rear ACC*2, *3
*1: з бензиновим двигуном.*2: з дизельним двигуном та системою автозупинки двигуна на холостому ходу*3: з дизельним двигуном без системи автозупинки двигуна на холостому ходу*4: з галогенними лампами фар*5: з високовольтними газорозрядними лампами фар

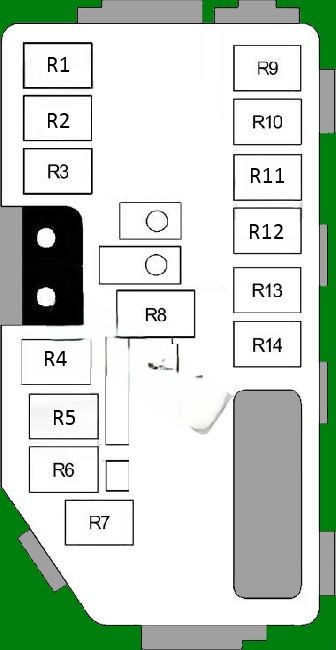

R1	Обігрівач
R2	–
R3	Вентилятор кондиціонера
R4	Котушки запалювання
R5	Переднє протитуманне світло
R6	Блок керування двигуном (PGM-FI)
R7	Обігрів заднього скла
R8	Датчик електричного навантаження (ELD)
R9	–
R10	Звуковий сигнал
R11	Управління вентиляторами
R12	Вентилятор системи охолодження
R13	–
R14	Муфта компресора кондиціонера
