Актрос – сімейство великотоннажних вантажних автомобілів і сідельних тягачів повною масою від 18 до 25 тонн. Випускаються з 1996 р. У цьому матеріалі ми детально розберемо схеми запобіжників Мерседес Актрос 2-го покоління(MP2) – 2003, 2004, 2005, 2006, 2007 і 3-го покоління (MP3) – 2008, 2009, 2010, 2011, 2012 року випуску.
| № | Опис | Струм, А |
| K5 | Реле прикурювача. | |
| F1 | водійські двері (модуль керування дверима), панель управління обігрівачем, додатковий обігрівач (фен) | 20 |
| F2 | запасний | 20 |
| F3 | пасажирські двері (модуль керування дверима) | 20 |
| F4 | керування перемиканням передач | 15 |
| F5 | розетка причепа 15-контактна | 20 |
| F6 | модульна панель перемикачів MSF | 10 |
| F7 | управління гальмом сповільнювачем, спецмодуль, що параметрується, сирена сигналізації, холодильник, трансформатор (перетворювач) | 30 |
| F8 | сидіння переднього пасажира з демпфуючою підвіскою, кондиціонер стоянки, проблисковий маячок, система контролю тиску в шинах, | 30 |
| F9 | розетка причепа 7-контактна | 30 |
| F10 | темпомат із регулятором допустимої безпечної дистанції, дистанційний вимикач акумуляторних батарей, система контролю тиску в шинах | 30 |
| F11 | модуль керування гальмівною системою | 15 |
| F12 | керування перемиканням передач | 30 |
| F13 | магнітола, телематика | 20 |
| F14 | модуль ФР управління рухом, замок запалювання | 10 |
| F15 | панель управління обігрівачем | 20 |
| F16 | лампа для читання, плафон відділення для речей | 10 |
| F17 | щиток приладів, тахограф, діагностичний роз’єм | 10 |
| F18 | люк | 20 |
| F19 | керування гальмівною системою | 30 |
| F20 | керування перемиканням передач | 10 |
| F21 | система керування двигуном, генератор | 10 |
| F22 | розетка причепа 7-контактна | 10 |
| F23 | розетка причепа 15-контактна, – розетка причепа 7-контактна | 15 |
| F24 | обігрів АКБ, обігрів фільтра Racor, електромагнітний клапан -двокамерний відокремлювач | 15 |
| F25 | діагностичний роз’єм | 10 |
| F26 | електро факельний підігрівач повітря, сидіння водія з підвіскою, що демпфує, стоянковий кондиціонер, асистент допомоги руху по смузі, електронно гідравлічний додатковий привід, електродвигун сонцезахисного козирка, плафон освітлення моторного відсіку, борт вантажної платформи | 30 |
| F27 | панель управління обігрівачем, телематика | 20 |
| F28 | система управління рухом | 10 |
| F29 | керування гальмівною системою | 10 |
| F30 | SRS ремені безпеки, подушки безпеки, щиток приладів | 10 |
| F31 | аудіосистема, датчик температури повітря в салоні, розетка (прикурювач) на 24 вольта | 10 |
| F32 | запобіжник прикурювача мерседес актрос, розетка 12 вольт | 10 |

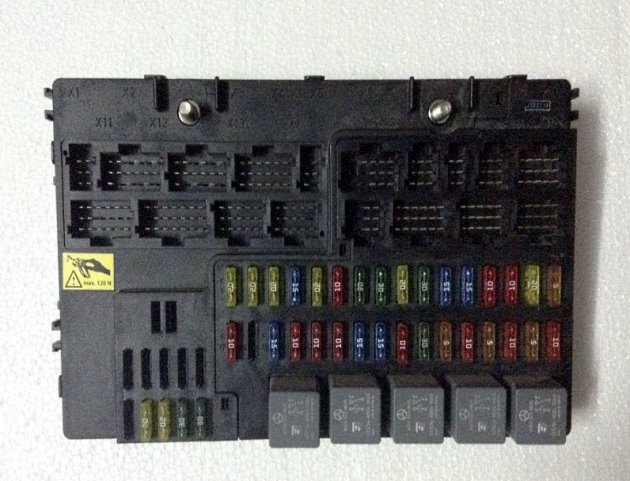

Запобіжники та реле Mercedes Actros (MP2/MP3; 2003 – 2012). Схема запобіжників Mercedes Actros (MP2/MP3; 2003 – 2012).
