Audi A4 (B9) – п’яте покоління середньорозмірного седана та універсала від німецького виробника. Офіційна прем’єра відбулася у вересні 2015 року на Міжнародному автомобільному салоні. У цьому матеріалі ми детально розберемо схеми запобіжників Audi A4 B9 (п’яте покоління; платформа MLB Evo; марка кузова W8) 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 року випуску.

Тут ви знайдете місця розташування і фото монтажних блоків. Окремо відзначимо запобіжники, що відповідають за прикурювач і паливний насос.

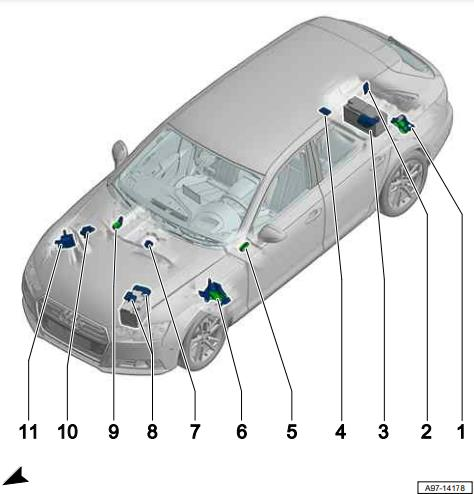

Загальне розташування електронних модулів:
1. Блок реле та запобіжників 2 -SR2-
2. Вузол -TV1- (для моделей з 48-вольтовою гібридною системою)
3. Головний блок запобіжників на акумуляторі -A- (не для моделей з двигуном CNG)
4 – Вузол 2 для моделей 4
5. Блок запобіжників C-SC- (у торці приладової панелі)
6. Блок реле та запобіжників 1 -SR1- з тримачем запобіжників B -SB-
7. Головний блок запобіжників на акумуляторі -A- (тільки моделі з двигуном CNG)
8. Блок реле та запобіжників 3 -SR3- / . -SR4-
10.
Роз’єм для підключення до клеми 40 -TV66- (для моделей з 48-вольтовою гібридною системою)
11. Блок запобіжників A -SA-

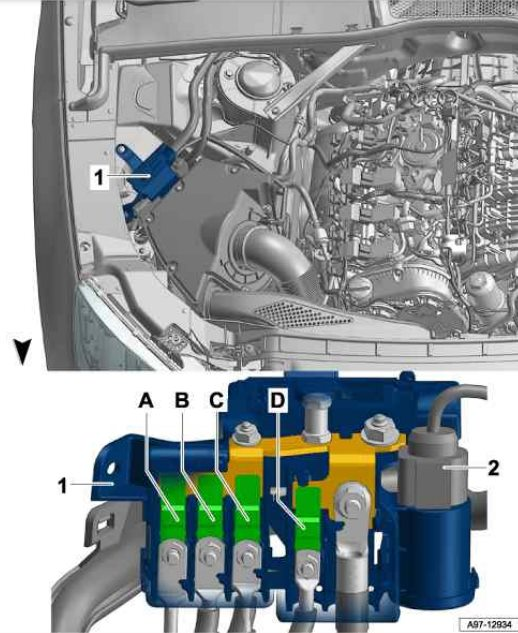

Головні запобіжники -A- на акумуляторі

Місце встановлення відрізняється від типу встановленого двигуна

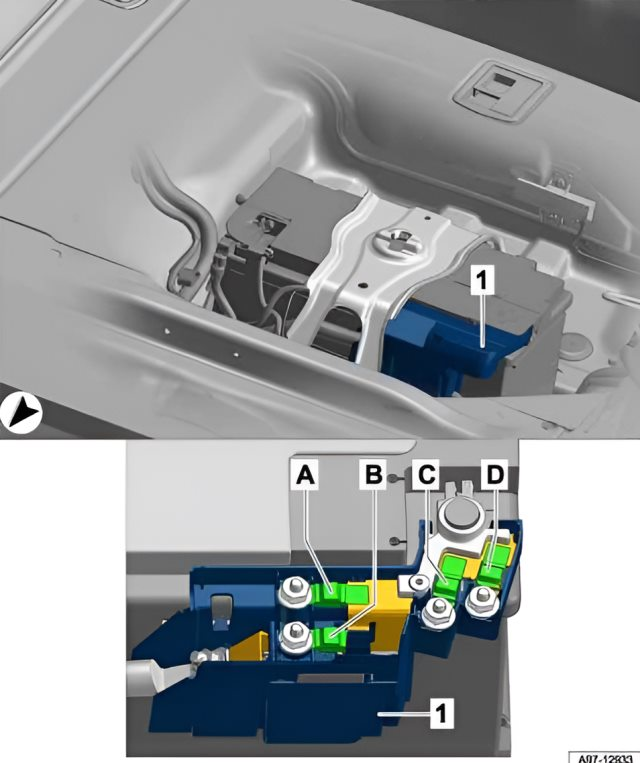

Усі двигуни, крім CNG

Знаходиться у багажнику на акумуляторі.

A. | До блоку запобіжників та реле 2 -SR2- (тримач -SF-) | 80A
B. | До блоку управління підсилювачем керма -J500-| 125A
C. | До плюсового контакту B302 6(30) у головному джгуті дротів | 150A
D. | До B272 позитивному з’єднанню (30) в основному джгуті проводів і B298 позитивному з’єднанню 2 (30) в основному джгуті проводів | 200A

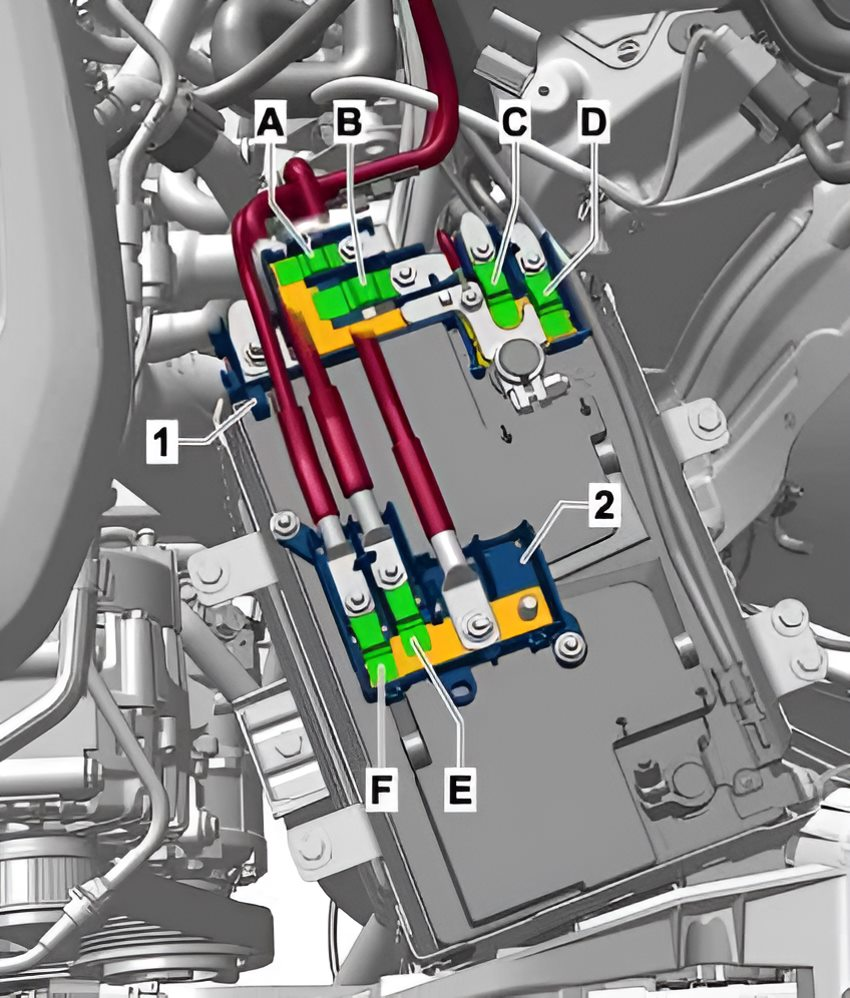

З двигуном CNG

Опис:
A. | до блоку керування підсилювачем керма -J500- | 125A
B. | Живлення для клеми 30 проводки розгалужувача 3-TV28- | 300A
C. | не призначено
D. | Живлення для обігріву вітрового скла -Z2- | 70A
E. | Живлення блоку 1-SR1-(тримач-SB-) | 200A
F. | Живлення блоку 2-SR2-(тримач-SF-) | 150A

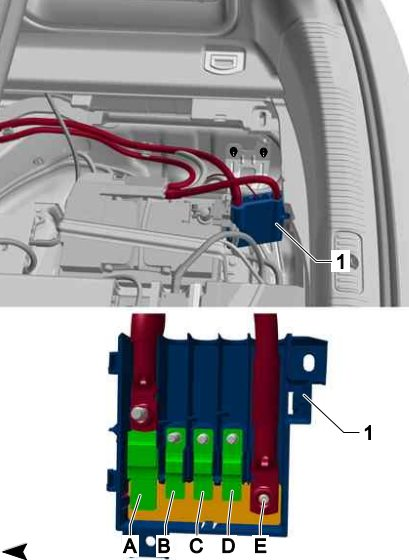

Вузол -TV1-(гібридні двигуни; у багажнику)

Встановлюється на автомобілі з 48-вольтовою гібридною системою.

A. | Плавкий запобіжник 4 на сполучному вузлі -S374 – до перетворювача напруги, 48V/12V -A7- | 300A
B. | не призначено
C. | Запобіжник 2 на монтажному вузлі -S372-, до блоку 2-SR2- | 70A
D. | не призначено
E. | Підключення до клеми 30 від запобіжників у тримачі -S-.

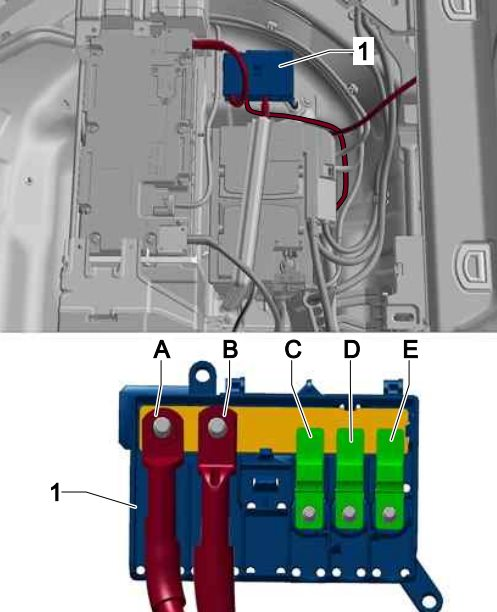

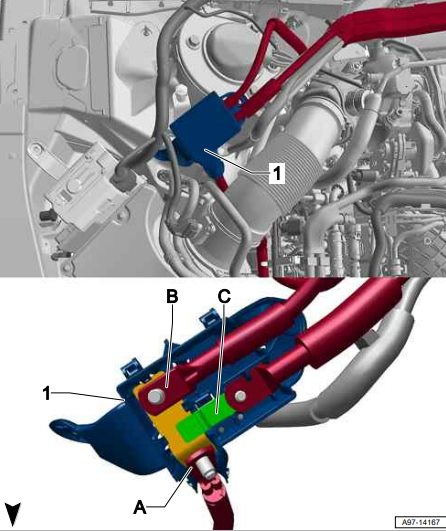

Вузол -TV67-(гібридні двигуни; у багажнику)

Встановлюється на автомобілі з 48-вольтовою гібридною системою.

A. | Підключення клеми 40 від сполучного вузла -TV66-. клеми 40
B. | Підключення клеми 40 до акумулятора, 48 В -A6-
C. Запобіжник 1 на монтажному вузлі 2 для клеми 40 -S368-, до перетворювача напруги, 48 В/12 -A7- | 125A
D. | Чи не призначений
E. | не призначений

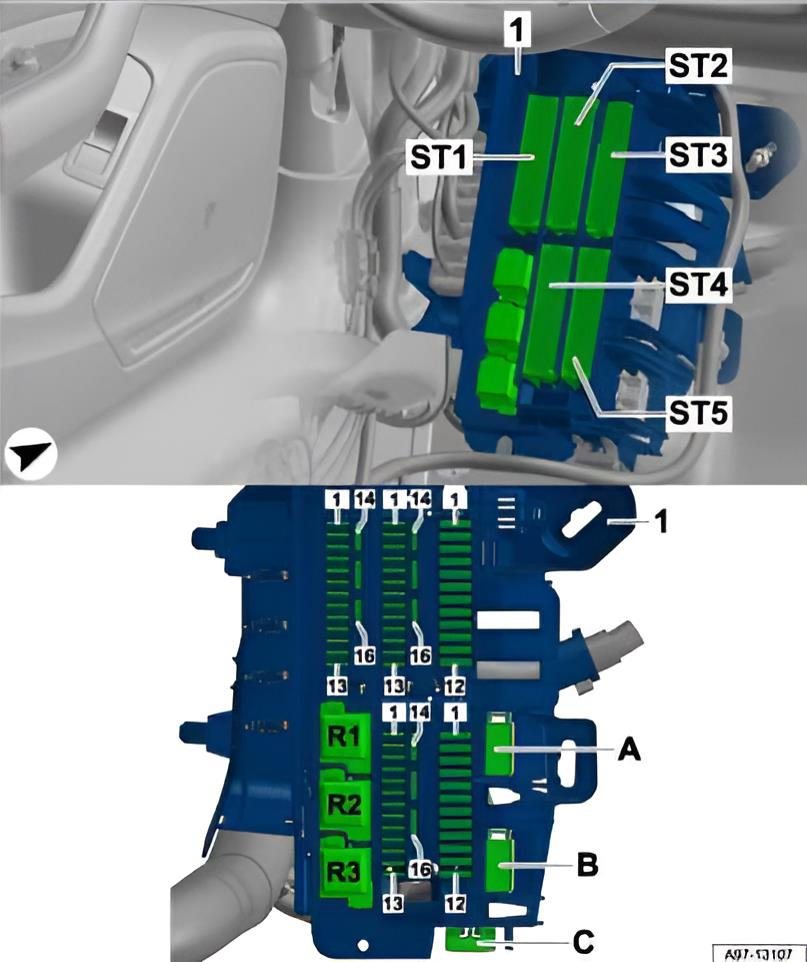

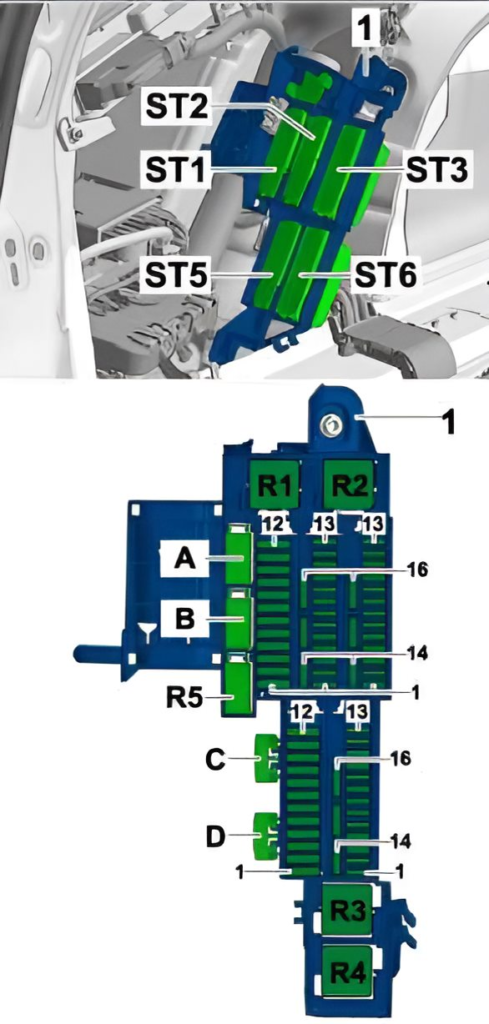

Блок 2 -SR2- (тримач -SF-; у багажнику)

Цей блок запобіжників знаходиться у лівій частині багажного відсіку. Для доступу до нього потрібно зняти частину обшивки.

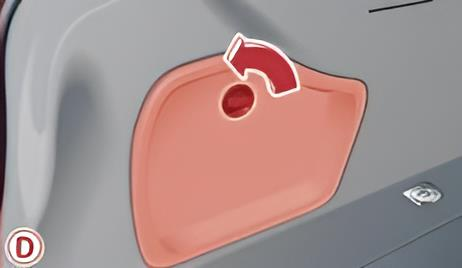

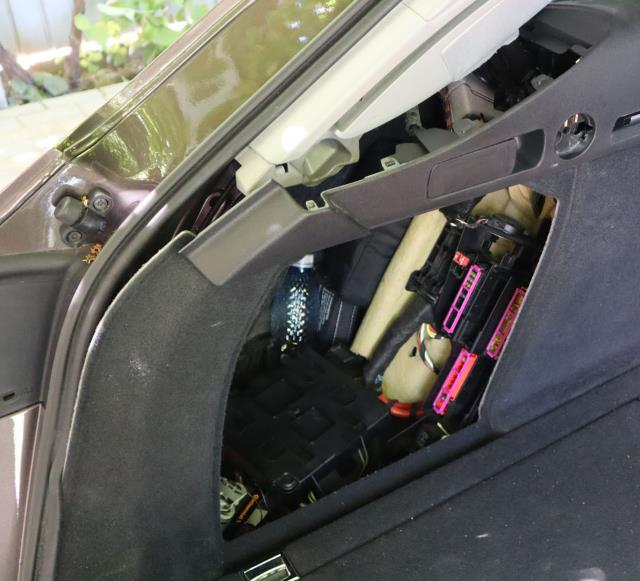

Приклад доступу.

Загальний вигляд.

Схема
№ОписСтрум, А

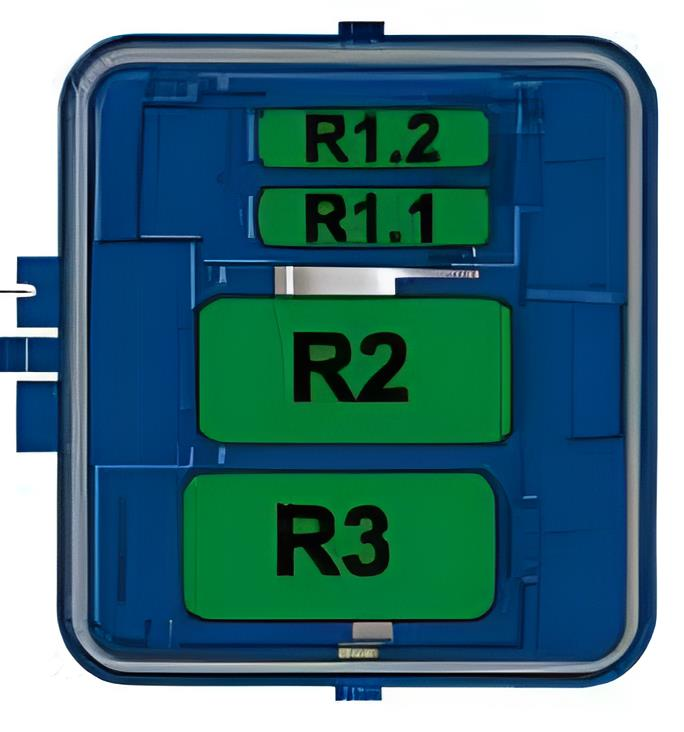

R1Реле обігріву правої сторони вітрового скла -J411-
R1Двостороннє реле напруги радіостанції 2 -J888- *тільки для спеціальних автомобілів*
R2Двостороннє радіореле напруги -J84- *тільки для спеціальних автомобілів*
R3Реле напруги двостороннього радіозв’язку -J84-*тільки для спеціальних автомобілів*
R4.1Реле обігріву лівого боку вітрового скла -J410-
R4.2Реле обігріву правої сторони вітрового скла -J411-
R5Запобіжник цифрового звукового пакета S358-40A (З липня 2019 року)40A
AЗапобіжник заднього скла з підігрівом -S41- , 40 A40A
AЗапобіжник блоку керування автоматичною коробкою передач -S113- *не для автомобілів на природному газі*50A
BЗапобіжник нагрівального елемента 1 -S291-15A
CТермозапобіжник регулювання сидіння переднього пасажира 1 -S46-15A
DЗапобіжник клеми 30, кріплення для буксирування причепа -S77- *тільки для моделей для Австралії та тільки для моделей з обладнанням для США*30A
Панель ST1, чорна
1Пусто
2Реле обігріву правої сторони вітрового скла -J411- та Обігрів вітрового скла -Z2-35A
3Реле обігріву лівої сторони вітрового скла -J410- та Обігрів вітрового скла -Z2-35A
4Пусто
5Блок управління ходовою частиною -J77515A
6Блок управління автоматичною коробкою передач -J217-6) та Важіль селектора-E313-2)15A 6) / 7.5A 2)
7Реле обігріву заднього скла -J9-3)30A
8Блок управління та індикації для системи кондиціювання повітря в задній частині салону -E26530A
9Центральний блок управління системою комфорту -J393-4); Живлення: задні ліві ліхтарі -MX3-20A
10Блок управління переднім лівим натягувачем ременя безпеки -J854-25A
11Центральний блок управління системи комфорту -J393-5); Живлення: задній центральний ліхтар та лівий задній ліхтар 2-MX5-, Правий задній ліхтар 2-MX6-20A
12Блок керування задньою кришкою -J60530A
Примітка: 1) Залежно від комплектації 2) Для моделей з газовим двигуном 3) Тільки для моделей Avant 4) (T17a/16), 5) (T17a/17), 6) не для автомобілів, що працюють на природному газі
Панель ST3, коричнева
1Пусто
2Аеродинамічний підсилювач для мобільного телефону -R865A
3Блок управління мультиконтурним сидінням переднього пасажира -J872-, Перемикач регулювання поперекового підпору переднього правого сидіння -E753-, Двигун поздовжнього регулювання поперекового підпору сидіння переднього пасажира -V126-. Двигун регулювання висоти поперекового підпору сидіння переднього пасажира -V130-7,5A
4Блок управління системою допомоги при зміні смуги руху5A
5Блок управління задніми інформаційними дисплеями та панелями управління10A
6Блок управління системою контролю тиску в шинах -J502-5A
7Блок керування ближнім зв’язком 2 -J1170-, Блок керування ближнім зв’язком -J1169-5A
8Приймач дистанційного керування допоміжним обігрівачем -R64-, Дозуючий насос -V54-, Блок управління для виявлення витоків у паливному баку -J909-5A
9Пусто
10ТБ-тюнер -R78-5A
11Акумулятор 48 В -A6-, Другий акумулятор -A1-, Точка підключення в салоні -TI- (/3)10A
12Блок управління роботою гаражних воріт -J530-, Блок управління гаражними воротами -E284-5A
13Блок керування системою камер заднього ходу -J772-, Блок керування камерою верхнього огляду -J928-5A
14Центральний блок керування системою зручностей -J393-, (T17b/16) Живлення: Правий задній ліхтар -MX4-20A
15Пусто
16Блок керування переднім правим натягувачем ременя безпеки25A
Панель ST5, червона
1Пусто
2Блок управління цифровим звуковим пакетом -J525-30A
3Блок управління системою дозування відновника -J880-30A
4Пусто
5Блок управління детектором причепа -J34525A
6Пусто
7Блок управління детектором причепа -J34515A 1) / 20A 2)
8Блок управління детектором причепа -J345-25A
9Блок управління детектором причепа -J345-15A 1) / 20A 2)
10Блок керування блокуванням диференціала -J18740A
11Блок управління системою дозування відновника -J880-25A
12Пусто
Панель ST6, чорна
1Позитивне з’єднання 8 (30a) у спеціальному джгуті проводів автомобіля -X227-5A
2Розетка 12В-U5-15A
3Розетка 12В #2 -U18-15A
4Розетка 12В #3 -U19-15A
5Двостороннє реле напруги радіостанції -J84-10A
6Реле напруги двостороннього радіозв’язку -J84-10A
7Двостороннє реле напруги 2 -J888-10A
8Реле напруги двостороннього радіозв’язку 2 -J888-10A
9Позитивний роз’єм 4 (30a) у джгуті проводів спеціального автомобіля -X223-5A
10Позитивний контакт 2 (58) у джгуті проводів спеціального автомобіля -A251-10A
11Точка з’єднання в багажному відділенні, центр -THRM-, контакт 165A
12Позитивний контакт 3 (30a) у джгуті проводів спеціального автомобіля -X222-7,5A
13Блок керування спеціального автомобіля -J608- , контакт 181A
14Пусто
15Точка підключення в багажному відділенні (праворуч -THRR-), Блок управління системою поворотного світла та сирени -J23-20A
16Пусто

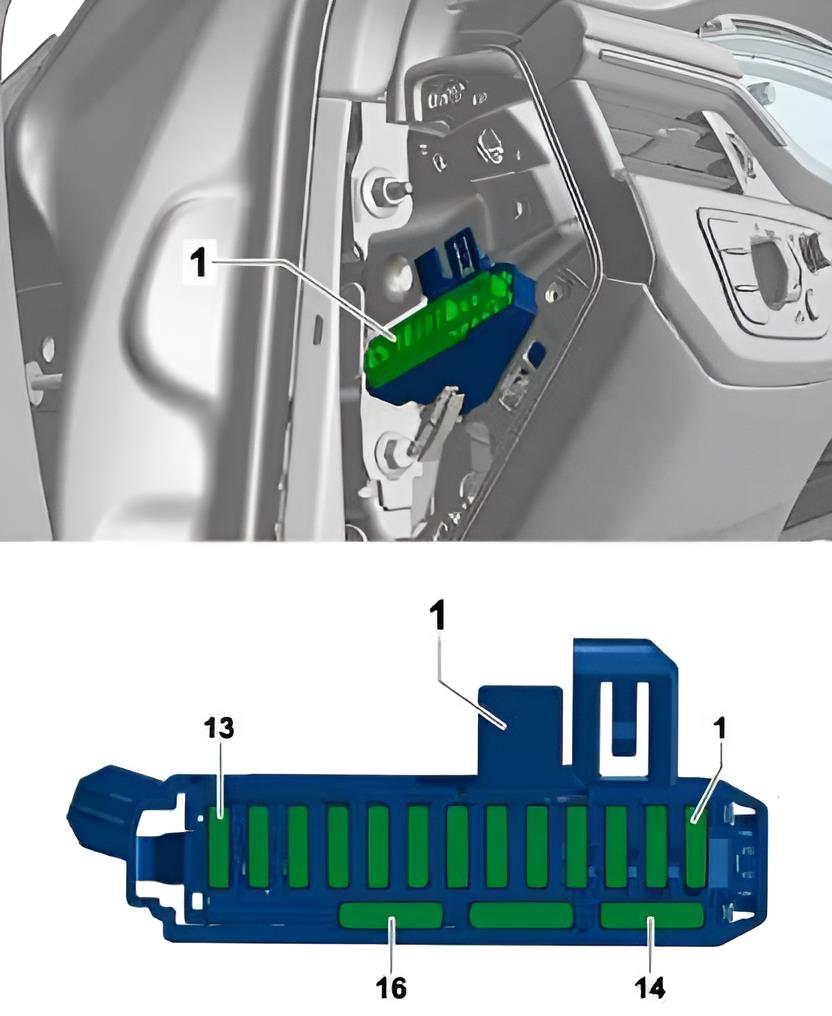

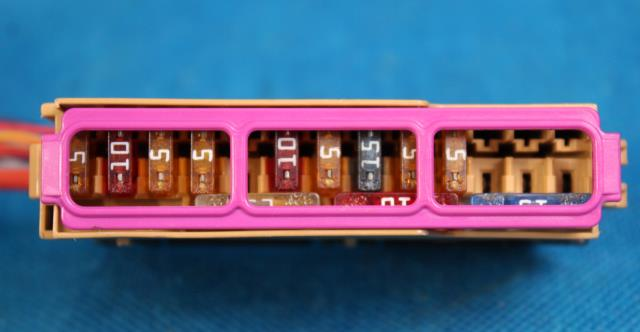

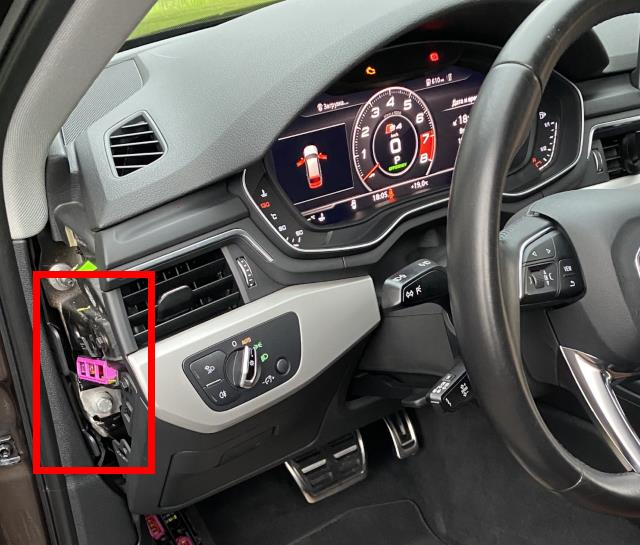

Блок C-SC-(у салоні)

Розміщений у торці панелі приладів з боку водія.

Загальний вигляд.

Схема
№ОписСтрум, А
1Пусто–
2Блок управління зчитувачем чіп-карт -J676-, Кронштейн для телефону -R126-5A
3Пусто–
4Блок управління головним дисплеєм -J898-5A
5Роз’єм для підключення зовнішніх джерел звуку -R199-5A
6Блок управління та індикації передньої системи кондиціювання -E87-, Блок управління обігрівачем -J65-10A
7Блок управління електронним блокуванням рульової колонки -J764-10A
8Блок індикації для переднього інформаційного дисплея та блок керування панеллю керування -J685-10A 3) / 5A 3)
9Блок керування у вставці панелі приладів -J285-10A
10Блок управління мультимедійною системою -E380-5A
11Вимикач освітлення -E1-, Блок керування 1 для функцій водіння та комфорту -E791-5A
12Блок керування електронікою рульової колонки -J527-1A
13Пусто–
14Блок керування 1 для інформаційної електроніки -J794-20A 1) / 5A 2)
15Пусто
16Блок керування електронікою рульової колонки -J527-, Рульове колесо з підігрівом -Z36-10A
Примітка: 1) Звукова система 8RM, 2) Звукова система 9VS та 8RF, 3) Відповідно до обладнання

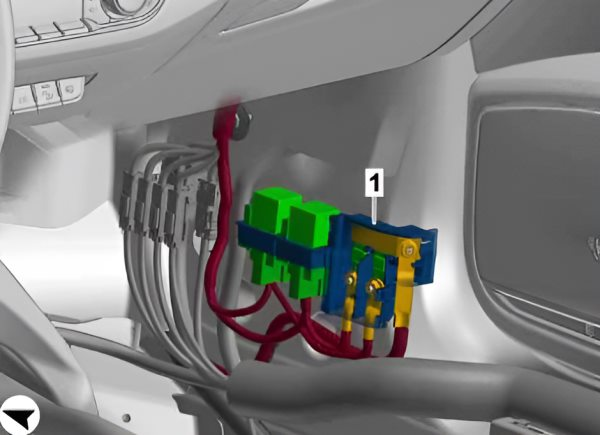

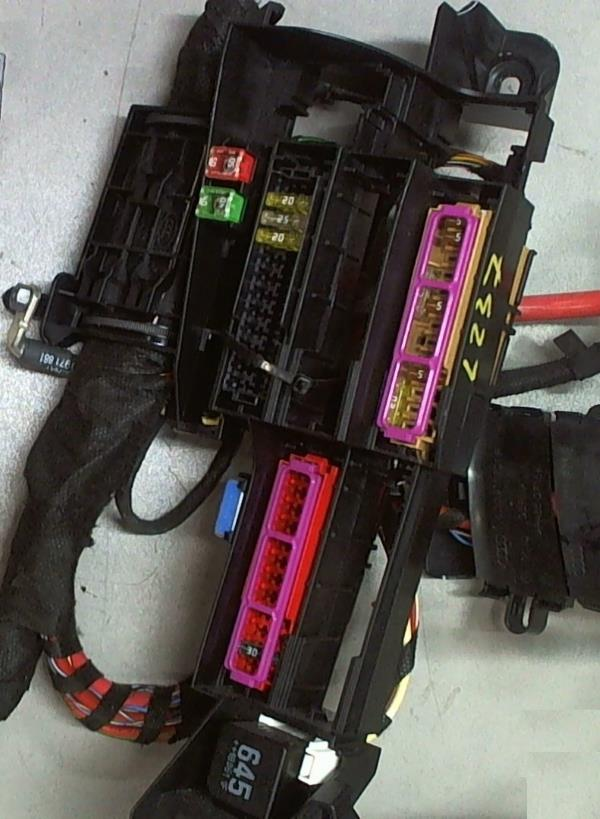

Блок 1-SR1-(тримач-SB-; у салоні)

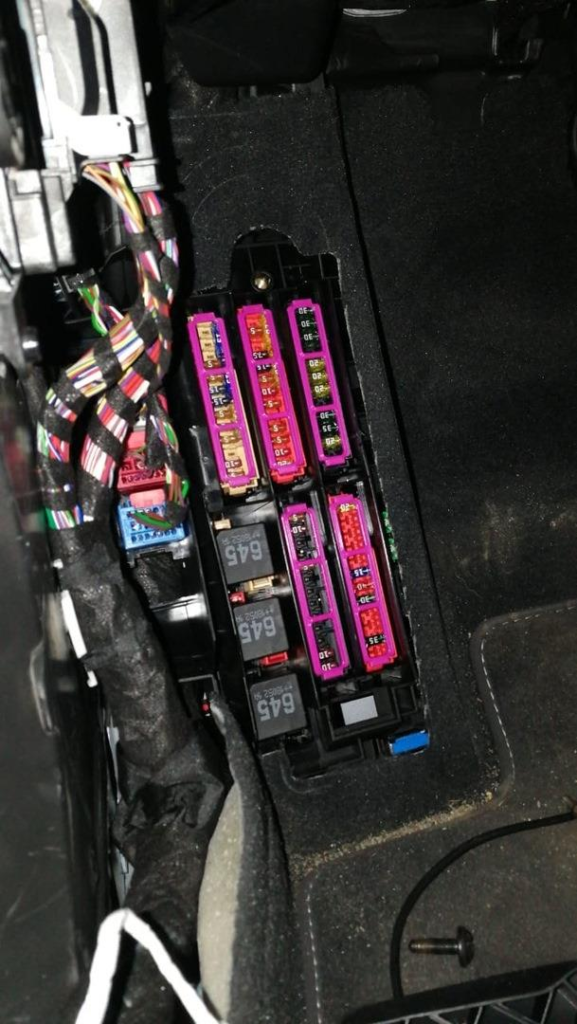

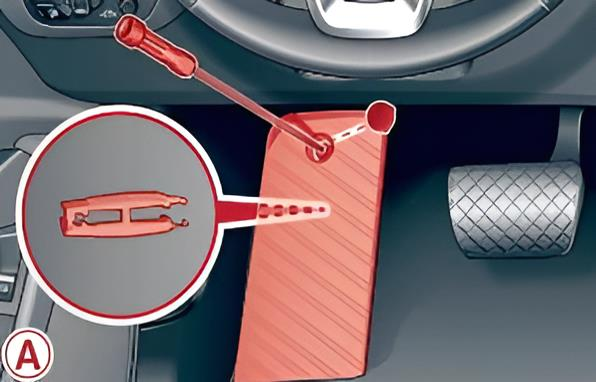

Розміщений у нижній частині панелі приладів, в ногах водія. Призначення запобіжників на панелі може відрізнятися залежно від встановленого двигуна. Розглянуто лише моделі з лівим кермом.

Загальний вигляд.

Схема
№ОписСтрум, А
AБлок керування ABS 1 -S123- та блок керування ABS 2 -S124-40A
BЗапобіжник блоку керування автоматичною коробкою передач -S113- (Для моделей з двигуном на природному газі)50A
CТермозапобіжник регулювання сидіння водія 1-S44- 15A
Панель ST1 , коричнева ( дизельні двигуни )
1Пусто
2Привід кулачка випускного механізму 1 для циліндрів 1-6 1)15
3Мотор управління шторкою радіатора -V544-2); Мотор управління жалюзі радіатора 2-V550-2)5
4Блок управління датчиком NOx -GX30-, датчик NOx -G295-, блок управління датчиком NOx -J583-, Блок управління 2 датчиком NOx -GX46-, датчик NOx 2 -G687-, блок управління датчиком NOx 2 -J881-, датчик концентрації біодизеля -G855- 7), Датчик 881- 3), Насос циркуляції охолоджувальної рідини -V50-5A 2) / 10A 3) / 15A 9)
5Вимикач гальмівного світла -F-5
6Електромагнітний клапан керування тиском наддуву -N75- 2), Клапан керування тиском олії -N428- 2), Клапан охолоджувальної рідини для головки блоку циліндрів -N489-, Лівий електрогідравлічний електромагнітний клапан кріплення двигуна -N144- 2), Правий електрогідравлічний двигун -J179- 3), Термостат системи охолодження двигуна з управлінням по карті -F265- 4), Привід 1 регулювання розподільчого валу -F366- 8), Привід 2 регулювання розподільчого валу -F367- 8), Насос циркуляції охолоджувальної рідини – 345-3) 5), Клапан управління тиском масла -N428-9), Клапан управління струменем охолодження поршня-N522-9)10A 1) 9) 3) / 5A 2) / 7.5A 4)
7Вимірювач маси повітря -G70-, Блок управління двигуном -J623-3), Нагрівальний елемент сапуна картера -N79-2), Клапан перемикання охолоджуючої рідини 2-N633-9), Насос охолодження наддувного повітря -V188-9)5A 2) 3) / 10A 9)
8Клапан регулювання тиску палива -N276-, Клапан дозування палива -N290-, Циркуляційний насос охолоджувальної рідини -V50-, Мотор керування жалюзі радіатора -V54410A
9Реле подачі струму на компоненти двигуна -J757-, Стартер-альтернатор -C29-8), Насос охолоджуючої рідини стартера-альтернатора -V621-8), Блок управління електричним компресором -J1123-8)5A
10Датчик рівня та температури олії -G266-, Нагрівальний елемент сапуна картера -N79- 9)5A
11Датчик положення зчеплення -G476-, Стартер-альтернатор -C29-9)5A
12Привід 1 регулювання розподільчого валу -F366-, Привід 2 регулювання розподільчого валу -F367-, Заслінка перепускного клапана повітряного фільтра -N275-, Датчик температури наддувного повітря перед охолоджувачем наддувного повітря -G810- 1), Насос циркуляції ний клапан кріплення двигуна -N144 – 3), Правий електрогідравлічний електромагнітний клапан кріплення двигуна – N145 – 3), Допоміжний насос опалення – V488 – 2), Автоматичний блок управління періодом світіння – J179 – 2), Насос охолодження наддувного повітря – V185A / 9) 7.5A 3) / 10A 2)
13Вентилятор радіатора -VX57-, Блок керування вентилятором радіатора -J293-, Блок керування вентилятором радіатора 2 -J671-6)5A
14Блок керування двигуном -J623-15A
15Лямбда-зонд 1 перед каталітичним нейтралізатором -GX10-, Нагрівач лямбда-зонда -Z19-10A
16Блок управління паливним насосом -J538-25A 2) / 30 A3)
Примітка: 1) Тільки DCPC, DCPE 2) тільки моделі з 4-циліндровим двигуном 3) тільки моделі з 6-циліндровим двигуном 4) тільки CRTC, DCPC, DCPE 5) тільки для американських ринків 6) тільки моделі зі зчіпним пристроєм 7) тільки моделі зі стандартом токсичності Euro 5 plus (7M)
Панель ST1 , коричневий ( моделі з 4-циліндровим бензиновим двигуном)
1Пусто–
2Пусто–
3Пусто–
4Циркуляційний насос -V55-2), Насос безперервної циркуляції охолоджувальної рідини -V51-3)5A
5Вимикач гальмівного світла -F-5A
6Приводи 1 – 8 для регулювання розподільного валу 4) 5), Клапан управління струменем охолодження поршня -N522-15A
7Лямбда-зонд 1 після каталітичного нейтралізатора -GX7-1) 4) 5), Лямбда-зонд 1 перед каталітичним нейтралізатором -GX10-1)15A
8Лівий електрогідравлічний електромагнітний клапан кріплення двигуна -N144- 7), Насос охолодження наддувного повітря -V188- 1), Правий електрогідравлічний електромагнітний клапан кріплення двигуна -N145- 2) 7), Циркуляційний насос охолоджувальної рідини -V18-15A 1) / 5A 2)
9Циркуляційний насос -V55-1), Реле подачі струму компонентів двигуна -J757-2)5A
10Датчик рівня та температури масла -G266-5A
11Датчик положення зчеплення-G476-, Стартер-генератор-C29-8)5A
12Електромагнітний клапан вугільного фільтра 1 -N80-, Впускний клапан вторинного повітря -N112- 5), Клапан керування розподільним валом 1 -N205-, Клапан рециркуляції повітря турбокомпресора -N249- 2), Клапан заслінки впускного колектора -N316-3) , Клапан керування тиском масла -N428-, Клапан керування струменем охолодження поршня -N522- 2), Приводи 1 – 8 для регулювання розподільчого валу 3) 6)15A 1) / 10A 2)
13Вентилятор радіатора -VX57-5A
14Блок управління двигуном -J623-, Інжектор 2 для циліндра 1-N532-3) 4), Інжектор 2 для циліндра 2-N533-3) 4), Інжектор 2 для циліндра 3-N534-3) 4), Інжектор 2 для циліндра 4-315A
15Лямбда-зонд 1 до каталітичного нейтралізатора -GX10- 2), Лямбда-зонд 1 після каталітичного нейтралізатора -GX7- 3) 6), Котушка запалення 1 з вихідним каскадом -N70- 1), Котушка запалювання 2 з вихідним каскадом 91-1), Котушка запалювання 4 з вихідним каскадом -N292-1)20A 1) / 15A 2)
16Блок управління паливним насосом -J538-, запобіжник бензонасоса Audi A4 B925A
Примітка: 1) тільки з бензиновим двигуном об’ємом 1,4 л 2) тільки з бензиновим двигуном 2,0 л 3) CVKB 4) CYRB, CYRC 5) CYMC 6) DBPC 7) тільки автоматична коробка
Панель ST1 , коричневий (моделі з 6-циліндровим бензиновим двигуном)
1Пусто
2Пусто
3Пусто
4Блок управління заслінками вихлопних газів -J883-, Блок управління заслінками вихлопних газів 2 -J945-7,5A
5Вимикач гальмівного світла -F5A
6Лівий і правий електрогідравлічний електромагнітний клапан кріплення двигуна -N144- і -N145-, Електромагнітний клапан вугільного фільтра 1 -N80-, Клапан рециркуляції надлишкового повітря для банку 1 -N625-, Привід впускного кулачка 1 для циліндра 1 -F442-, впускного кулачка 1 для циліндра 3 -F456-, Привід впускного кулачка 1 для циліндра 4 -F460-10A
7Лямбда-зонд 1 після каталітичного нейтралізатора -GX7-15A
8Привід впускного кулака 1 для циліндра 5 -F464-, Привід впускного кулака 1 для циліндра 6 -F468-, Термостат системи охолодження двигуна з керуванням по карті -F265-15A
9Реле подачі струму на компоненти двигуна -J757-5A
10Датчик рівня та температури масла -G266-5A
11Пусто
12Електромагнітний клапан керування тиском наддуву -N75-, Клапан керування розподільним валом 1 -N205-, Клапан керування розподільним валом 2 -N208-, Клапан керування випускним розподільним валом 1 -N318-, Клапан керування випускним розподільним валом 2 -N319-15A
13Вентилятор радіатора -VX57-5A
14Блок керування двигуном -J623-15A
15Лямбда-зонд 1 перед каталітичним нейтралізатором -GX10-15A
16Блок управління паливним насосом -J538-,  запобіжник бензонасосу30A
Панель ST1 , коричневий ( автомобілі з двигуном 2,0 л CNG )
1Пусто
2Пусто
3Пусто
4Циркуляційний насос -V55-5A
5Вимикач стоп-сигналів -F-5A
6Пусто
7Пусто
8Лівий електрогідравлічний електромагнітний клапан кріплення двигуна -N144-, Правий електрогідравлічний електромагнітний клапан кріплення двигуна -N145-, Насос циркуляції охолоджувальної рідини -V50-, Мотор управління жалюзі радіатора -V544-7,5A
9Реле подачі струму на компоненти двигуна -J757-5A
10Датчик рівня та температури масла -G266-5A
11Пусто
12Електромагнітний клапан вугільного фільтра 1 -N80-, Клапан управління розподільним валом 1 -N205-, Клапан керування випускним розподільним валом 1 -N318-, 522-, Привід 1 для регулювання розподільного валу -F366-, Привід 2 для регулювання розподільного валу -F368-, Привід 4 для регулювання розподільного вала Привід 6 регулювання розподільчого валу -F371-, Привід 7 регулювання розподільного валу -F372-, Привід 8 для регулювання розподільчого валу -F373-15A
13Вентилятор радіатора -VX57-5A
14Блок управління двигуном -J623-, Клапани упорскування газу 1-2-3-415A
15Лямбда-зонд 1 до каталітичного нейтралізатора-GX10-, Лямбда-зонд 1 після каталітичного нейтралізатора-GX7-15A
16Блок управління паливним насосом -J538-, запобіжник бензонасосу25A
Панель ST2 , червоний
1Протиугінна сигналізація датчик -G578-, Сигнал тривоги -H12-5A
2Головне реле -J271-, Блок керування двигуном -J6235A
3Регулювання поперекової опори переднього лівого сидіння перемикач -E752-, Мотор поздовжнього регулювання поперекової опори сидіння водія -V125-, Двигун регулювання висоти поперекової опори сидіння водія -V129-7,5A
4Важіль селектора -E313-7,5A
5Блок управління бортовим живленням -J519-, (T73b/12) Живлення: Високочастотний гудок -H2- та Низькочастотний гудок -H7-15A
6Електромеханічна кнопка гальма стоянки -E538-5A
7Діагностичний інтерфейс шини даних -J533-5A 1) / 10A 2)
8Блок управління електронікою даху -J528-, Модуль переднього даху -WX3-5A
9Блок управління подушками безпеки -J234-5A
10Пусто
11Блок керування ABS -J104-5A
12Датчик температури та світла -G397-, Датчик світла -G399-, Діагностичний роз’єм -U31-10A
13Блок управління бортовим живленням -J519-, (T73a/2) Живлення: кондиціонер: Магнітна муфта системи кондиціювання -N25-, Регулювальний клапан компресора кондиціонера -N280-20A
14Блок керування дверима переднього пасажира -J387-20A
15Блок управління бортовим живленням -J519-, (T73a/12) Живлення: внутрішнє освітлення: Задній внутрішній ліхтар -WX2- Передній дах модуль -WX3-20A
16Пусто
Примітка: 1) до травня 2016; 2) з червня 2016 року
Панель ST3 , чорний
1Бортовий блок управління живленням -J519-, (T73b/73) Живлення: Підігрів сидінь, Підігрів подушки заднього лівого сидіння -Z11-, Підігрів під сидіння -Z45-, Підігрів подушки переднього правого сидіння -Z46-, Підігрів спинки переднього лівого сидіння -Z116-, Підігрів спинки переднього правого сидіння -Z117-30A
2Блок управління двигуном склоочисника -J400-30A
3Блок управління бортовим живленням -J519-, (T73a/66) Живлення: передні ліві фари, Передня ліва фара -MX1-30A
4Блок управління регулюванням люка зсуву -J245-20A 1) / 30A 2)
5Блок керування дверима водія -J386-20A
6Блок управління бортовим живленням -J519-, (T73a/73) Живлення: Прикурювач -U1- або роз’єм 12В20A
7Блок керування дверима з боку заднього пасажира -J927-20A
8Блок керування повним приводом -J492-15A
9Блок управління бортовим живленням -J519-, (T73b/66) Живлення: передні праві фари, Передня права фара -MX2-30A
10Бортовий блок керування -J519-, (T73b/1) Живлення: Насос омивача -V5-, Насос системи омивача фар -V11-, Лівий нагрівальний елемент форсунки омивача -Z20-, Правий нагрівальний елемент форсунки омивача -Z21-35A
11Блок керування дверима з боку заднього водія -J926-20A
12Блок управління допоміжним обігрівачем -J364-30A
Примітка: 1) лише седан; 2) не для седана
Панель ST4 , чорний
1Діагностичне підключення -U31-, Блок управління системою допомоги при дальньому світлі -J844-, Блок управління регулюванням сидінь і рульової колонки з пам’яттю -J136-, Блок управління та індикації системи кондиціювання повітря в задній частині салону -E265-, Реле обігріву вітрового скла -J44-, гріва вітрового скла для правої сторони -J411-5A
2Діагностичний інтерфейс шини даних -J533-, Бортовий блок керування живленням -J519-, (T73a/7) Живлення: система допомоги при паркуванні (Park Distance Control – PDC)10A
3Блок управління звуком, що передається за конструкцією -J869-, Блок управління генератором звуку двигуна -J943-5A
4Датчик положення зчеплення G476-5A
5Реле стартера 1-J906-, Реле стартера 2-J907-5A
6Пусто
7Гніздо USB для заряджання 2 -U38-5A
8Блок керування дверима гаража -E284-5A
9Блок адаптивного круїз-контролю -J428-, Блок керування 2 для адаптивного круїз-контролю -J850-10A
10Реле режиму автошколи -J746-, Точка з’єднання на лівій A-стійкі -TAL-, T4fh/4
11Передня камера для систем допомоги водієві -R242-7,5A
12Передня права фара -MX2-10A
13Передня ліва фара -MX1-10A
14Електродвигун склоочисника заднього скла -V12-20A
15Пусто
16Пусто
Панель ST5 , червона
1Котушки запалення (1, 2, 3, 4) з вихідним каскадом 1) 2)20A
2Клапан високого тиску для газового режиму -N372-2), Запірні клапани паливного бака 2)10A
3Пусто
4Пусто
5Пусто
6Допоміжний гідравлічний насос 1 для трансмісійної олії -V475-15A
7Живлення для блоку запобіжників C-SC-40A
8Блок управління вентилятором свіжого повітря -J126-30A
9Пусто
10Блок управління активним кермовим керуванням -J792-40A
11Реле стартера 2 -J907-, Реле стартера 1 -J906- / Стартер -B- запобіжник (50) -S216-35A
12Блок керування спеціальним автомобілем -J608-, T12o/10, T12o/12 Точка з’єднання на лівій A-стійкі -TAL-, T4fh/110A
Примітка: 1) лише з бензиновим двигуном 2,0 л; 2) тільки з двигуном 2,0 л CNG
Модулі реле в блоці:
R1 – Реле подачі струму на компоненти двигуна -J757-
R2 – Головне реле -J271-
R3 – Реле подачі напруги на клему 15 -J329-

Блок 4-SR4-(в салоні)

Знаходиться біля стійки переднього пасажира.

A. | Запобіжник нагрівального елемента 2-S277-| 70 A
B. | Запобіжник нагрівального елемента 1-S276-| 40
R1. | Вихідне реле низького нагріву -J359-
R2. | Вихідне реле сильного нагріву -J360-

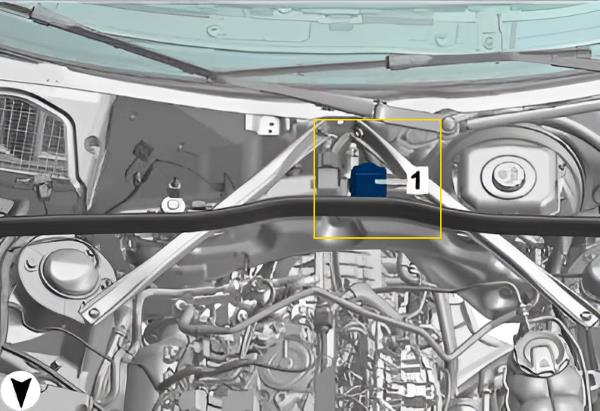

Блок 3-SR3-(в моторному відсіку)

Розташований біля лобового скла по центру моторного відсіку.

Опис:
R1.1. | не призначено
R1.2. | Запобіжник (50)-S216-, 5A, до блоку керування двигуном-J623-
R2. | Реле стартера 1-J906-
R3. | Реле стартера 2-J907-

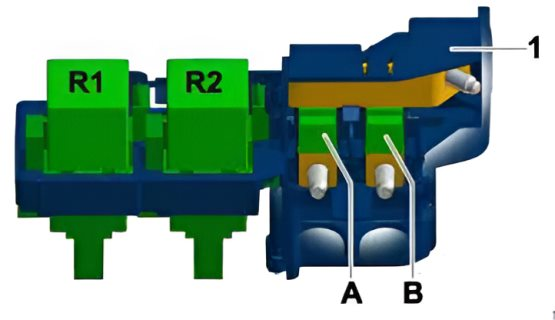

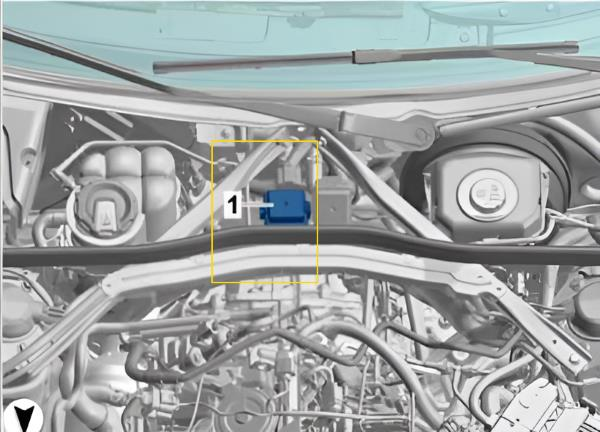

Блок 5-SR5-(в моторному відсіку)

Знаходиться біля лобового скла, у центрі моторного відсіку.

Опис:
A. | запобіжник 1 у тримачі -S1-, 35A
B. | Запобіжник 2 у тримачі -S2-, 35A
R1. | Реле обігріву лівої сторони вітрового скла-J410-
R2. | Реле обігріву правої сторони вітрового скла-J411-

Блок А-SA-(у моторному відсіку)

Опис:
1. | Утримувач запобіжника A-SA-
2. Перешкодний фільтр -C24-
A. | 50 A, блок управління вентилятором радіатора 2 -J671- | 50A
B. | до блоку управління вентилятором радіатора -J293-| 50A/70A (залежно від комплектації)
C. | дизель до блоку керування автоматичним періодом розжарювання -J179- | 80A (4-циліндровий двигун) / 125A (6-циліндровий двигун)
D. | Окремий запобіжник для вентилятора радіатора -S42-| 50A (залежно від комплектації) / 70A (6-циліндровий двигун) *лише для автомобілів з бензиновим двигуном та вентилятором радіатора*.

Вузол -TV66-(гібридні двигуни; в моторному відсіку)

Встановлюється на автомобілі з 48-вольтовою гібридною системою.

A. | Підключення клеми 40 до сполучного вузла 2-TV67-в багажнику.
B. | Підключення клеми 40 від стартера -C29-
C. Запобіжник 1 на клемі 40 -S366-, до блоку керування електричним компресором
-J1123-| 150 A

Запобіжники та реле Audi A4 B9 (W8), 2015 – 2024. Схема запобіжників Audi A4 B9 (W8), 2015 – 2024.
