Запобіжники та реле Dacia Sandero. Схема запобіжників Dacia Sandero.

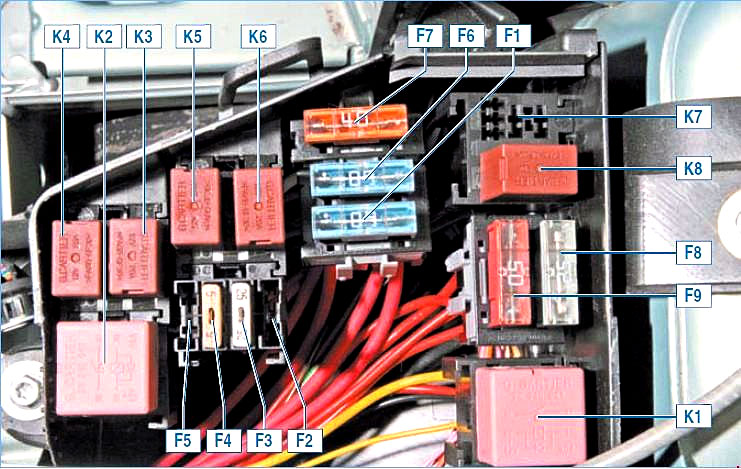

Блок реле та запобіжників у моторному відсіку Dacia Sandero

Найменування	Номінальний струм, А	Захищаються
F1	60	Електроживлення замку запалювання та споживачі, що запитуються від замку запалювання. Лівий підрульовий вимикач
F2	30	Силовий ланцюг реле K3 вентилятора системи охолодження (на автомобілі без кондиціонера)
F3	25	Силові ланцюги: реле K5 паливного насоса та котушки запалювання; головного реле K6 системи керування двигуном
F4	5	Ланцюги постійного електроживлення ЕБУ системи керування двигуном; обмотки головного реле K6 системи керування двигуном
F5	15	Не використовується
F6	60	Ланцюг електроживлення блоку запобіжників у салоні автомобіля
F7	40	Силові кола: реле K4 кондиціонера; реле K3 малої швидкості вентилятора системи охолодження (на автомобілі з кондиціонером); реле K2 великої швидкості вентилятора системи охолодження (на автомобілі з кондиціонером)
F8 та F9	25 та 50	Ланцюги ЕБУ ABS

Реле монтажного блоку у моторному відсіку Dacia Sandero

Найменування	Номінальний струм, А	Захищаються
K1	Реле вентилятора обігрівача	Електродвигун вентилятора обігрівача
K2	Реле великої швидкості вентилятора системи охолодження (для автомобіля з кондиціонером)	Електродвигун вентилятора охолодження
K3	Реле малої швидкості вентилятора системи охолодження (для автомобіля з кондиціонером) чи реле вентилятора системи охолодження (на автомобілі без кондиціонера)	Електродвигун вентилятора системи охолодження (для автомобіля з кондиціонером – через резистор)
K4	Реле кондиціонера	Електромагнітна муфта компресора кондиціонера
K5	Реле паливного насоса та котушки запалювання	Паливний насос та котушка запалювання
K6	Головне реле системи керування двигуном	Датчики концентрації кисню (ланцюг підігріву); датчик швидкості; паливні форсунки; електромагнітний клапан продування адсорбера; обмотки реле K2, K3, K4; ЕБУ системи керування двигуном
K7	Реле насоса омивача фар	Насос омивача фар
K8	Реле протитуманних фар	Лампи протитуманних фар

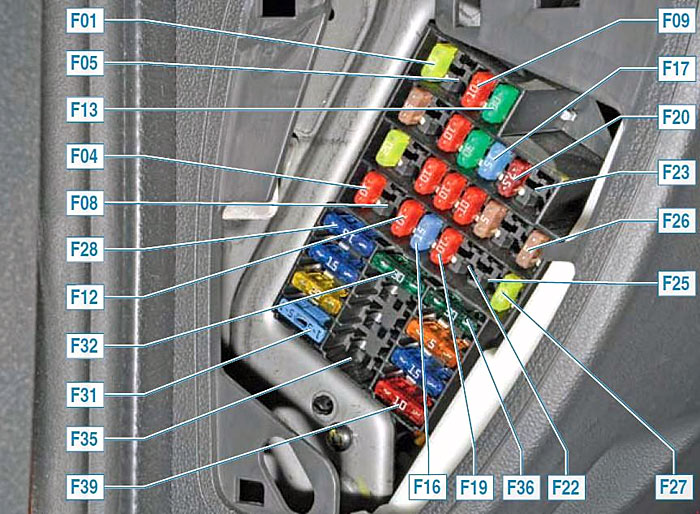

Блок запобіжників у салоні Dacia Sandero

Найменування	Номінальний струм, А	Захищаються
F01	20	Ланцюги очищувача вітрового скла; обмотки реле обігріву заднього скла; комутаційний блок; очисника скла дверей багажного відділення (Sandero)
F02	5	Ланцюги електроживлення комбінації приладів; обмотки реле K5 паливного насоса та котушки запалювання; електроживлення ЕБУ системи керування двигуном від замку запалювання
F03	20	Ланцюги ламп сигналів гальмування; омивача вітрового скла
F04	10	Ланцюги ламп покажчиків поворотів; діагностичного роз’єму системи керування двигуном; котушки іммобілайзера; комутаційного блоку
F09	10	Ланцюги лампи головного світла лівої блок-фари (ближнє світло); сигналізатора включення ближнього світла фар комбінації приладів; насоса омивача фар
F10	10	Ланцюг лампи головного світла правої блок-фари (ближнє світло)
F11	10	Ланцюги лампи головного світла лівої блок-фари (дальнє світло); сигналізатора включення далекого світла фар у комбінації приладів
F12	10	Ланцюг лампи головного світла правої блок-фари (дальнє світло)
F13	30	Ланцюг електропідйомників задніх дверей
F14	30	Ланцюг електропідйомників передніх дверей
F15	10	Ланцюг ЕБУ ABS
F16	15	Ланцюги обігріву сидінь водія та переднього пасажира
F17	15	Ланцюг звукових сигналів
F18	10	Ланцюги лампи габаритного світла лівої блок-фари; лампи габаритного світла лівого заднього ліхтаря; лампи освітлення номерний знак
F19	10	Ланцюги лампи габаритного світла правої блок-фари; лампи габаритного світла правого заднього ліхтаря; лампи плафона освітлення речового ящика; підсвічування комбінації приладів та органів управління на панелі приладів, консолі та облицювання тунелю підлоги; зумера комутаційного блоку
F20	7,5	Ланцюги лампи та сигналізатора включення заднього протитуманного ліхтаря
F21	5	Ланцюг елементів обігріву зовнішніх дзеркал заднього виду
F28	7,5	Ланцюги лампи плафона освітлення салону; лампи плафона освітлення багажника; постійного електроживлення головного пристрою звуковідтворення; комбінації приладів
F29	15	Ланцюги вимикача аварійної сигналізації; перемикача покажчиків поворотів; переривчастого режиму роботи очищувача вітрового скла; управління центральним замком; діагностичного роз’єму системи керування двигуном; комутаційного блоку
F30	20	Ланцюги центрального замку; комутаційного блоку
F31	15	Силовий ланцюг обмотки реле K8 протитуманних фар
F32	30	Силовий ланцюг реле обігріву заднього скла
F36	30	Силовий ланцюг реле K1 вентилятора обігрівача
F37	5	Ланцюги електроприводів зовнішніх дзеркал заднього виду
F38	10	Ланцюги прикурювача; електроживлення головного пристрою звуковідтворення від замку запалювання
F39	10	Ланцюг обмотки реле K1 вентилятора обігрівача
