שנת ייצור: 2010, 2011, 2012, 2013, 2014, 2015

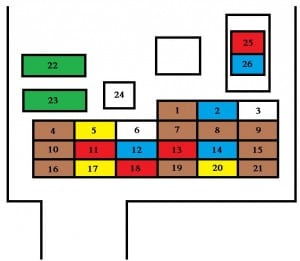

נתיכים בלוח המחוונים
קופסת הנתיכים ממוקמת בתחתית לוח המחוונים (בצד ימין).
| נָתִיך | זרם מדורג [A] | פוּנקצִיָה |
| 1 | 7,5 | אורות מיקום קדמיים ואחוריים שמאליים |
| 2 | 15 | שקע אביזר |
| 3 | — | לא בשימוש |
| 4 | 7,5 | מַתנֵעַ |
| 5 | 20 | מערכת שמע |
| 6 | — | לא בשימוש |
| 7 | 7,5 | ציוד הרכב, אורות מיקום קדמיים ואחוריים ימניים |
| 8 | 7,5 | מראות אחוריות חשמליות |
| 9 | 7,5 | מפקח-בקר |
| 10 | 7,5 | מיזוג אוויר |
| 11 | 10 | פנס ערפל אחורי |
| 12 | 15 | נעילת דלת |
| 13 | 10 | מנורת מזוודות |
| 14 | 15 | מגב אחורי |
| 15 | 7,5 | לוח מחוונים |
| 16 | 7,5 | הַסָקָה |
| 17 | 20 | חימום מושבים. |
| 18 | 10 | גִרְסָה |
| 19 | 7,5 | מראות אחוריות מחוממות |
| 20 | 20 | מגב השמשה הקדמית |
| 21 | 7,5 | כריות אוויר |
| 22 | 30 | חלון אחורי מחומם |
| 23 | 30 | הַסָקָה |
| 24 | — | לא בשימוש |
| 25 | 10 | רָדִיוֹ |
| 26 | 15 | פיוז בפנים הרכב |
נתיכים של תא קדמי
| נָתִיך | זרם מדורג [A] | פונקציות |
| 1 | — | לא בשימוש |
| 2 | 30 | נתיך פנימי |
| 3 | 40 | מנוע חשמלי |
| 4 | 40 | מאוורר רדיאטור |
| 5 | 40 | חלונות חשמליים |
| 6 | 30 | משאבת ואקום |
| 7 | 15 | יחידת בקרת הסוללה הראשית |
| 8 | 15 | אור בלם שלישי |
| 9 | 15 | פנסי ערפל קדמיים |
| 10 | 15 | משאבת מים |
| 11 | 10 | מטען מובנה |
| 12 | 10 | איתות |
| 13 | 10 | קֶרֶן |
| 14 | 10 | אורות נסיעה ביום |
| 15 | 15 | מאוורר סוללה |
| 16 | 10 | מדחס מזגן |
| 17 | 20 | אור נמוך ימני |
| 18 | 20 | אור נמוך שמאלי, בקרות פנסים קדמיים |
| 19 | 10 | אור גבוה ימני |
| 20 | 10 | אור גבוה שמאלי |
נתיכים וממסרים של פיג'ו iON. תרשים נתיכים של פיג'ו iON.
