Fusibles et relais Volkswagen Golf 6, 2008 – 2013. Schéma de fusibles Volkswagen Golf 6, 2008 – 2013.

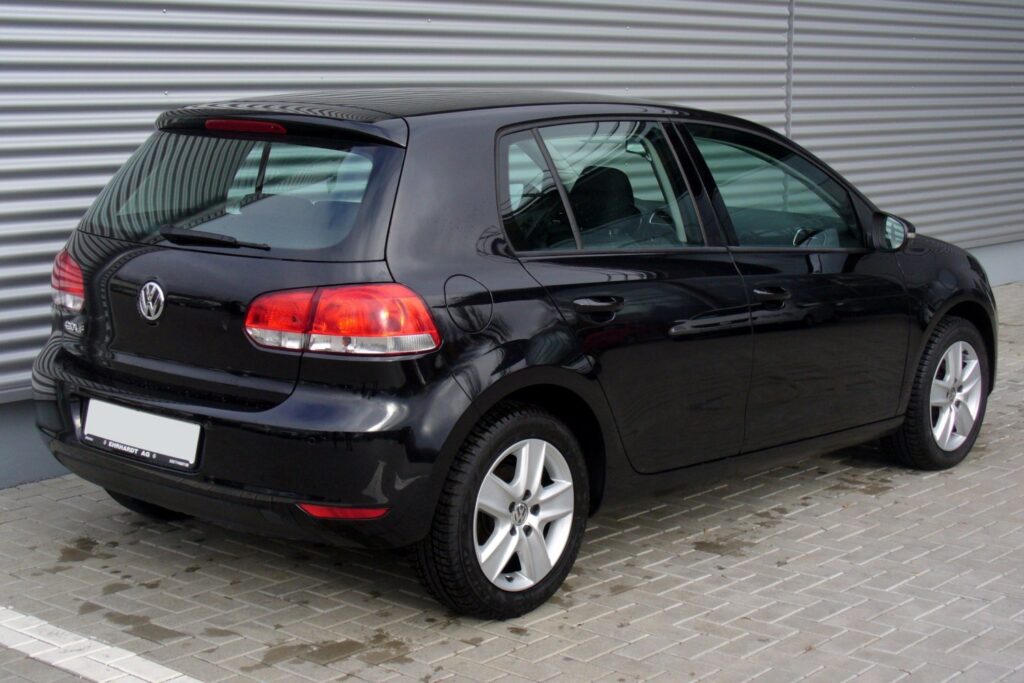

La Golf VI est une voiture compacte de la société allemande Volkswagen. Elle est construite, comme sa prédécesseure, sur la plate-forme A5 (PQ35). Elle a été présentée au Mondial de l’Automobile de Paris en 2008. Dans cet article, nous analyserons en détail les schémas de fusibles des modèles Volkswagen Golf (sixième génération ; plate-forme PQ35) 2008, 2009, 2010, 2011, 2012, 2013.

Vous trouverez ici les emplacements et les photos des blocs de montage. Nous tenons à signaler séparément les fusibles responsables de l’allume-cigare et de la pompe à essence.

Au salon

1) Pour accéder à la boîte à fusibles située dans l’habitacle

2) Soulevez le bord du couvercle du bloc de montage

3) surmontant la résistance des loquets, retirez le couvercle

Aspect général.

Schéma de fusibles dans le bloc de montage de l’habitacle

Non.	Courant, A	Description
1	10	Unité de commande pour le réglage électrique de la portée des phares et de la luminosité de l’éclairage du combiné d’instruments, système d’aide au stationnement
2	10	Interrupteur de feux stop, interrupteur d’éclairage extérieur, système ABS, combiné d’instruments, direction assistée électrique, module de carburant
3	5	Unité de contrôle du système de sécurité passive
4	5	Capteur de niveau d’huile de secours, unité de commande de chauffage et de ventilation, interrupteur ASR, interrupteur de feux de recul, rétroviseur intérieur à atténuation automatique, système de stationnement automatique
5		Réserve
6
7
8
9
10
11
12	10	Unité de commande de lève-vitre électrique
13	10	Interrupteur d’éclairage extérieur, connecteur de diagnostic, caméra de recul, capteurs de pluie et de luminosité
14	10	Unité de contrôle du système de chauffage, de climatisation et de ventilation
15	20	Unité de contrôle des équipements de carrosserie
16		Réserve
17	5	Alarme sonore
18		Réserve
19
20
21
22	20	Souffleur d’air
23	30	Boutons de commande des vitres électriques des portes avant
24	20	Boutons de commande des vitres électriques des portes arrière
25	25	Vitres arrière chauffantes électriques
26	30	Boutons de commande des vitres électriques des portes arrière
27	15	Pompe à essence
28		Réserve
29
30	20	Unité mécatronique de la boîte de vitesses robotisée
31	20	Pompe à vide du système de freinage
32	30	Prise pour connecter des équipements supplémentaires
33	25	Trappe électrique
34	15	Interrupteur de réglage de la position du support lombaire du siège avant
35	10	Unité de commande du système de contrôle d’amortissement électronique
36	20	Pompe lave phare
37	30	Unité de commande de chauffage de siège avant
38		Réserve
39
40
41	15	Moteur d’essuie-glace de hayon
42	20	Allume-cigare Golf 6
43	15	Unité de commande du système de stabilisation de la remorque
44	20
45	15
46		Réserve
47
48
49

Objectif des modules relais intérieurs

Non.	Transcription
R1	Relais de borne positive du contacteur d’allumage
R2	Relais de signal sonore
R3	Relais lave-phares
R4	Relais de déchargement du circuit d’alimentation du verrouillage d’allumage
R5	Relais de chauffage de vitre électrique de hayon
R6	Relais de pompe à essence Volkswagen Golf 6

Dans le compartiment moteur

Schéma de fusibles dans le bloc de montage du compartiment moteur Volkswagen Golf 6

Non.	Courant, A	Description
1	30	Feux clignotants avant et arrière droit, feu stop droit, feux de stationnement avant et arrière droit, feu de recul droit, feux de croisement et de route droits, feu antibrouillard droit
2	15	Signal sonore
3	40	Pompe d’alimentation en air
4		Réserve
5	50	Fusible principal
6	50	Relais de déchargement du circuit d’alimentation du verrouillage d’allumage
7		Réserve
8	30	Moteur d’essuie-glace
9		Ampoule feu de position arrière droit
10	15	Capteur de concentration d’oxygène
11	5	Interrupteur de feu stop
12	5	Système de changement de géométrie de soupape d’admission
13	10	Relais de pompe d’alimentation en air, injecteurs du système de carburant
14	30	Moteur d’essuie-glace
15	30	Unité mécatronique de la boîte de vitesses robotisée
16	5	Unité de contrôle des équipements intérieurs
17	20	Unité de contrôle ABS
18	15	Unité mécatronique de la boîte de vitesses robotisée
19	5	Combinaison d’instruments
20	40	Relais de borne positive du contacteur d’allumage
21	15	Unité principale du système audio
22	40	Calculateur ABS, pompe à module électrique
23	30	Feux clignotants avant et arrière gauche, feu stop gauche, feux de position avant et arrière gauche, feu de recul gauche, feux de croisement et de route gauches, feu antibrouillard gauche
24		Réserve
25	5	Connecteur de diagnostic
26	15	ECU
27	20	Pompe à essence   , bobine d’allumage
28	10	Capteur de contrôle de la concentration d’oxygène
29	5	Appareil de communication téléphonique (en variante)
30	10	ECU
R1		Relais de pompe d’alimentation en air
R2		Relais de puissance de l’ECU

1	Générateur	150/200
2	Module de direction assistée	80
3	Ventilateur de radiateur et son unité de commande	50
4	De rechange	80
5	Borne 30, boîte à fusibles de l’habitacle	80
6	De rechange
7	De rechange

1	Générateur	150
2	Module de commande de direction assistée	80
3	Ventilateur de radiateur et son module de commande	50
4	Relais de chauffage ou Equipement supplémentaire	80
5	Borne 30, boîte à fusibles de l’habitacle	80
6	Relais de chauffage basse puissance	40
7	De rechange	30/40/50
