رينو إسباس 5 هي الجيل الخامس من سيارة الميني فان الشهيرة، والتي تم إنتاجها من عام 2015 إلى عام 2023. وخلال هذه الفترة، تلقى الطراز تحديثات أدخلت تغييرات معينة على المعدات الكهربائية.
في هذه المقالة، سنلقي نظرة على الصمامات والمرحلات الخاصة بسيارة رينو إسباس V : سنعرض المخططات التوضيحية، وموقع كتل التثبيت، وسنقدم صورًا لتصميمها.
سنقوم بتحليل الفيوز المسؤول عن تشغيل ولاعة السجائر بشكل منفصل ، وسنشير أيضًا إلى موقعه وتصنيفه.
ستساعدك هذه المادة على إيجاد الفيوز أو المرحل المناسب بسرعة وتحديد سبب العطل في المعدات الكهربائية للسيارة بشكل مستقل.
مبنى الكابينة

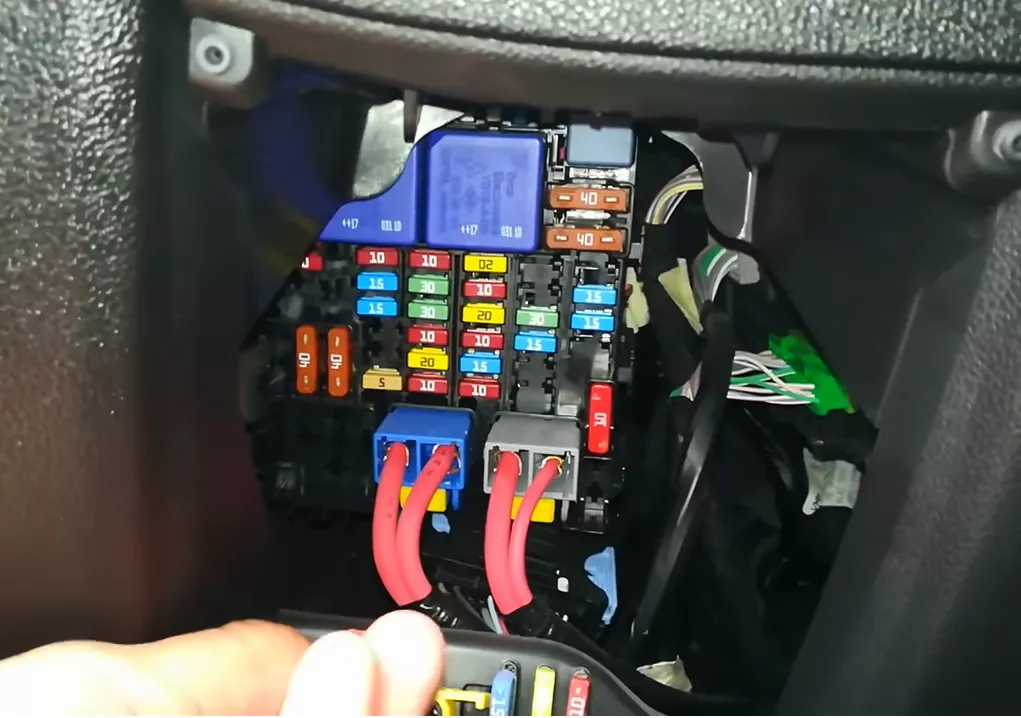

داخل السيارة، يوجد صندوق الفيوزات والريليهات أسفل لوحة القيادة على الجانب الأيسر.

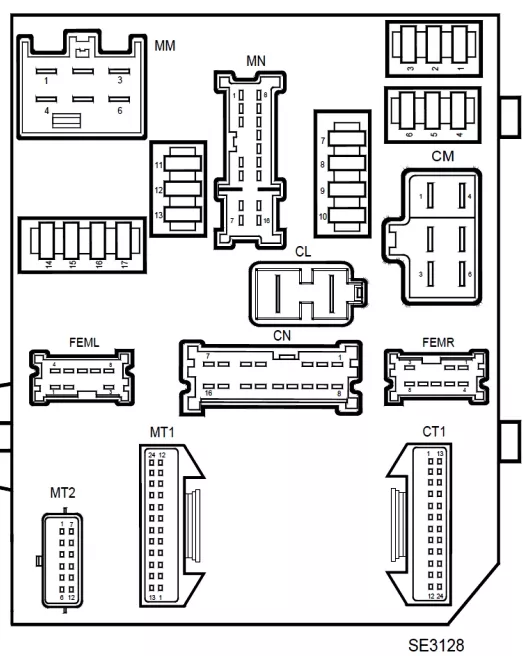

للوصول إليه، عليك فتح الصندوق وإزالته بالضغط على لسان المزلاج. سيبدو الجزء نفسه على هذا النحو.

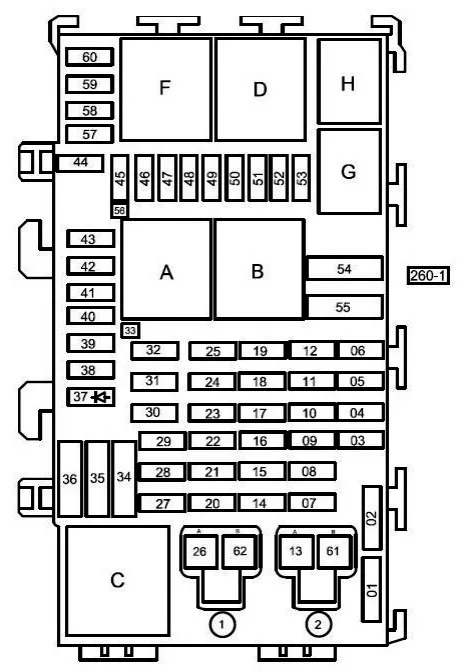

| رقم | أ | وصف الفيوز |
|---|---|---|
| 1 | احتياطي | |
| 2 | 10أ | منافذ لتجهيزات الوسائط المتعددة 2 (2468) تعديلات مع محرك يمين |
| 3 | 15أ | القفل المركزي لأبواب السائق والراكب (140-141) – المحرك الكهربائي لقفل غطاء فتحة تعبئة الوقود (844) |
| 4 | 15أ | المصابيح الخلفية اليمنى واليسرى (172-173) – مرايا الرؤية الخلفية الخارجية الكهربائية اليمنى واليسرى (2230-2231) – وحدة تبديل موصل المقطورة (1971) – إشارات الانعطاف الأمامية اليمنى واليسرى (255-25) |
| 5 | 15أ | قفل الباب الخلفي (1322) – القفل المركزي للأبواب الخلفية اليمنى واليسرى (138-139) – ضوء الفرامل العلوي (639) |
| 6 | احتياطي | |
| 7 | احتياطي | |
| 8 | احتياطي | |
| 9 | 15أ | محرك تروس ماسحة الزجاج الخلفي (211) – مصابيح الضباب الخلفية اليمنى واليسرى (174-175) |
| 10 | 30A | وحدة التحكم في فرامل الانتظار (1217) |
| 11 | احتياطي | |
| 12 | 15أ | أنظمة امتصاص الصدمات ذات المعدل المتغير (543) |
| 13 | المخرجات: دوائر إمداد الطاقة للصمامات F3 و F4 و F5 و F6 في كتلة الصمامات والمرحلات في مقصورة الركاب (260) | |
| 14 | احتياطي | |
| 15 | احتياطي | |
| 16 | 10أ | لوحة العدادات (247) |
| 17 | 20A | مرحل البوق (229) |
| 18 | 10أ | موصل التشخيص (225) – جهاز الإنذار (1838) |
| 19 | 20A | وحدة تحويل موصل المقطورة (1971) |
| 20 | 10أ | CEKBS (BCM) |
| 21 | 20A | نظام القياس عن بعد ECU (2152) – نظام الصوت (261) |
| 22 | 10أ | مبدل الأقراص المدمجة (1272) – منافذ الوسائط المتعددة (1877) – شاشة متعددة الوظائف (2402) – فرامل الانتظار التلقائية والتحكم في السرعة / محدد السرعة (2519) |
| 23 | 30A | مضخم نظام الصوت (1917) |
| 24 | 30A | وحدة التحكم في فرامل الانتظار (1217) |
| 25 | 10أ | المصابيح الخلفية اليمنى واليسرى (172-173) — وحدة تبديل موصل المقطورة (1971) |
| 26 | احتياطي | |
| 27 | 5A | مرايا الرؤية الخلفية الخارجية الكهربائية اليمنى واليسرى (2230-2231) |
| 28 | احتياطي | |
| 29 | احتياطي | |
| 30 | 15أ | ولاعة سجائر (101) أو مقابس لمعدات إضافية (506) |
| 31 | 15أ | مقابس لتوصيل معدات كهربائية إضافية في حجرة الأمتعة (1384) |
| 32 | 10أ | مضخة غسيل الزجاج الأمامي والخلفي مزدوجة الفعل (677) |
| 33 | المخرجات: دوائر إمداد الطاقة للفيوز (F2) في صندوق الفيوزات والمرحل الداخلي (260) في نسخة القيادة على اليمين | |
| 34 | 40A | مروحة كهربائية داخلية 1 (1156) |
| 35 | 40A | نافذة خلفية مُدفأة (235) |
| 36 | 40A | الباب الخلفي |
| 37 | احتياطي | |
| 38 | 15أ | محرك قفل غطاء فتحة تعبئة الوقود (844) محرك فتح حجرة التخزين الجانبية للراكب 10 أمبير (2518) |
| 39 | 10أ | وحدة إشارة الصوت لعنصر الفتح (wac) (1920) — وحدة التحكم في تكييف الهواء (419) |
| 40 | 7.5A | مستشعر موضع القابض (1057) في النسخة المزودة بناقل حركة يدوي – شاشة عرض على الزجاج الأمامي (2400) في النسخة المزودة بشاشة عرض على الزجاج الأمامي (ميجاهرتز) |
| 41 | 7.5A | الإضاءة الداخلية والإضاءة |
| 42 | 5A | مرايا الرؤية الخلفية الخارجية الكهربائية اليمنى واليسرى (2230-2231) عبر وحدة التحكم في مصفوفة الباب متعددة الإرسال (1667) – ضوء باب الراكب الأمامي (1752) – ضوء الباب |
| 43 | 5A | نظام منع انغلاق المكابح و/أو نظام التحكم في الثبات (1094) – مفتاح ضوء الفرامل (160) |
| 44 | احتياطي | |
| 45 | 7.5A | مستشعر شدة المطر والإشعاع الشمسي (1415) – مستشعر درجة حرارة الهواء الداخلي (1872) – مصابيح الإضاءة الداخلية اليسرى واليمنى (328-329) – مصابيح إضاءة المرآة في واقي الشمس (541) – مصابيح إضاءة المرآة – مصباح الإضاءة الداخلية على العارضة الخلفية (300) |
| 46 | 25A | محرك نافذة باب السائق الكهربائية (203) |
| 47 | 25A | محرك نافذة باب الراكب الكهربائي (204) |
| 48 | 30A | سقف بانورامي (304) |
| 49 | 25A | المحرك الكهربائي لرافعة النافذة الكهربائية للباب الخلفي الأيسر (202) |
| 50 | 25A | المحرك الكهربائي لرافعة النافذة الكهربائية للباب الخلفي الأيمن (201) |
| 51 | 25A | وحدة التحكم في نظام ذاكرة وضعية المقعد الأمامي الأيمن (2576) |
| 52 | 15أ | مفتاح طي المقعد الخلفي |
| 53 | 25A | نظام ذاكرة وضعية المقعد الأمامي الأيسر ECU (2567): محرك ضبط دعم أسفل الظهر للمقعد الأمامي الأيسر (2564) — محرك ضبط دعم أسفل الظهر للمقعد الأمامي الأيسر 2 (2565) |
| 54 | 40A | محرك مساحات الزجاج الأمامي |
| 55 | 40A | محرك مساحات الزجاج الأمامي |
| 56 | المخرج: دائرة الطاقة الخاصة بالفيوز F38 في كتلة الفيوزات والمرحلات في مقصورة الركاب (260) | |
| 57 | 30A | مروحة مقصورة الركاب الخلفية |
| 58 | 15أ | عناصر التسخين في وسائد المقاعد الخلفية اليسرى واليمنى (2423-2424) – التحكم في المقاعد الخلفية اليسرى واليمنى المدفأة (2120-2121) |
| 59 | 20A | وحدة التحكم بنظام ذاكرة وضعية المقعد الأمامي الأيسر (2567) – وحدة التحكم بنظام ذاكرة وضعية المقعد الأمامي الأيمن (2576) – عناصر تسخين وسائد المقعد الأمامي الأيسر والأيمن (987-988) – وحدة التحكم بتسخين المقعد الأمامي الأيسر والأيمن (985-989) |
| 60 | 7.5A | التحكم في عجلة القيادة المدفأة (2483) – مفتاح مثبت السرعة والوسادة الهوائية (689) |
| 61 | المخرج: مصدر الطاقة للمرحل رقم 2 بعد مفتاح الإشعال (ap2) (752) في كتلة المصهرات والمرحلات في مقصورة الركاب (260-4) | |
| 62 | المخرج: دوائر إمداد الطاقة بالفيوز (F16-F17-F18-F19-F35) في كتلة الفيوزات والمرحلات في مقصورة الركاب (260-1) |
الفيوز رقم 30 بقوة 15 أمبير مسؤول عن تشغيل ولاعة السجائر.
| رقم | أ | وصف المرحل |
|---|---|---|
| أ | 70A | مرحل البطارية 1 “+” مع فصل الطاقة أثناء بدء التشغيل (1760) |
| ب | 70A | مرحل بطارية “+” غير قابل للتبديل مع تأخير مؤقت (بدون فصل الطاقة أثناء بدء التشغيل) (1762) |
| ج | مرحل: احتياطي | |
| د | مرحل: احتياطي | |
| F | 40A | مرحل سخان الزجاج الخلفي (235) |
| جي | 20A | تتابع الأبواق (229) |
| ح | 20A | مرحل تدفئة عجلة القيادة (2499) |
يمكن تركيب عناصر حماية إضافية، مثل مرحل تسخين إضافي ومرحل تسخين الزجاج الأمامي، بشكل منفصل خارج الوحدة.
كتل تحت غطاء المحرك

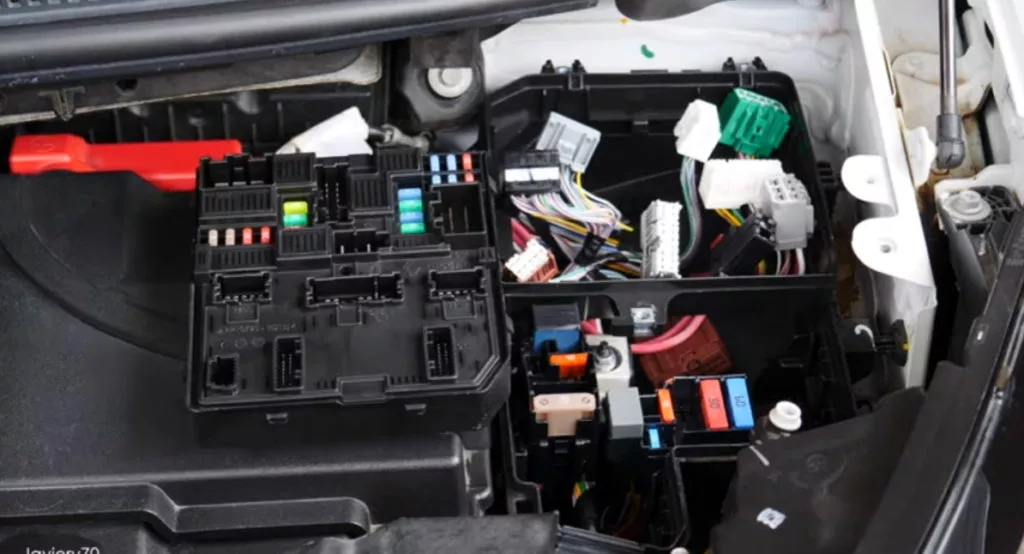

في حجرة المحرك، تحت غطاء المحرك، قد توجد 3 وحدات تحتوي على صمامات ومرحلات، مغطاة بأغطية واقية.
صندوق الفيوزات

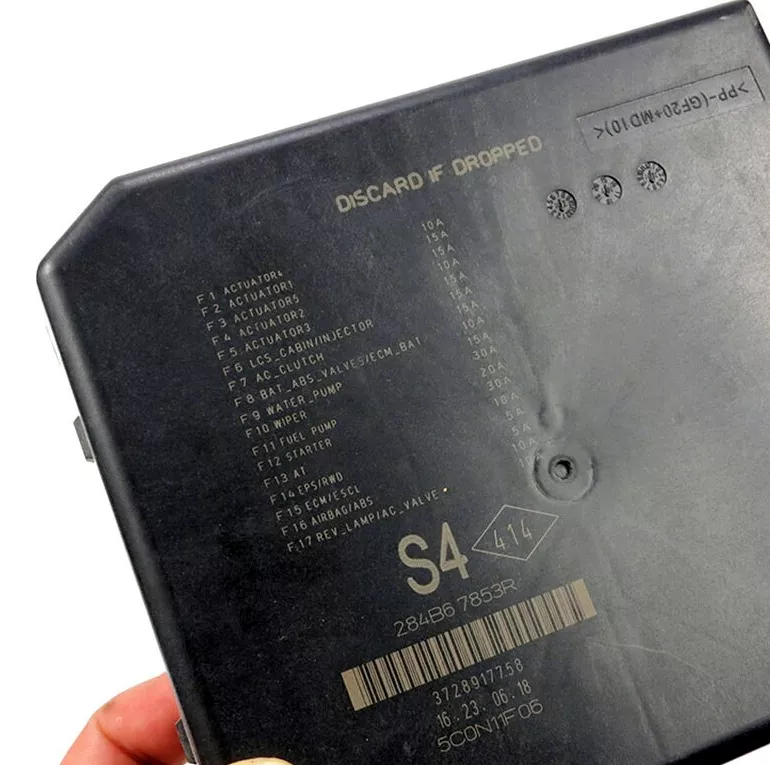

تحقق من المعلومات مع المخططات المطبوعة على غطاء الوحدة.
| رقم | أ | وضع العلامات |
|---|---|---|
| 1 | 10أ | مخمدات تسخين المحرك (2232)، وحدة التحكم الإلكترونية للحقن (120) |
| 2 | 15أ | وحدة التحكم الإلكترونية لنظام حقن الوقود والمرحل (التسخين المسبق) |
| 3 | 15أ | وحدة التحكم الإلكترونية للحقن |
| 4 | 10أ | وحدة التحكم الإلكترونية لنظام حقن الوقود (120) ودوائر المحرك |
| 5 | 15أ | التحكم في المحرك |
| 6 | 15أ | مرحل التسخين الإضافي 1 و2 (1067-1068) على اللوحة (1067)، فرامل الانتظار التلقائية والتحكم في مثبت السرعة/محدد السرعة (2519)، مفتاح وضع التروس (129)، مؤشر وضع ذراع التروس (1129)، فرامل الانتظار (1217)، وحدة التحكم الإلكترونية لنظام التحكم في ركن السيارة (1222)، مرآة الرؤية الخلفية الداخلية (1340)، وحدة إنذار عدم ربط حزام الأمان (1601)، وحدة التحكم الإلكترونية للكاميرا الأمامية (2236)، مفتاح محدد السرعة ومثبت السرعة (1081)، تسخين الزجاج الخلفي (235) في كتلة المصهرات والمرحلات في مقصورة الركاب (260)، محركات تصحيح المصابيح الأمامية اليسرى واليمنى (537-538). |
| 7 | 15أ | قابض ضاغط مكيف الهواء (171) |
| 8 | 30A | وحدة التحكم الإلكترونية لنظام منع انغلاق المكابح (ABS) و/أو نظام التحكم الإلكتروني بالثبات (ESP) (1094) |
| 9 | 15أ | مضخة تبريد مكيف الهواء (2084) |
| 10 | 30A | محرك مساحات الزجاج الأمامي (212) |
| 11 | 20A | مستشعر مستوى الوقود، مستشعر درجة حرارة الوقود، مستشعر مضخة الوقود |
| 12 | 30A | بداية |
| 13 | 10أ | وحدة التحكم الإلكترونية لناقل الحركة |
| 14 | 5A | نظام التوجيه الكهربائي (1232)، مفتاح ضوء الفرامل (160)، وحدة التحكم الإلكترونية لنظام التوجيه الرباعي (1663) |
| 15 | 5A | وحدة التحكم الإلكترونية للحقن (120)، وحدة التحكم عن بعد ذاتية الضبط (2037) |
| 16 | 10أ | قفل عمود التوجيه الكهربائي (1088)، مستشعر زاوية عجلة القيادة (583)، وحدة التحكم الإلكترونية للوسادة الهوائية/شداد حزام الأمان (756) |
| 17 | 10أ | مستشعر وضعية ناقل الحركة اليدوي المحايد/ضوء الرجوع للخلف (1109)، وحدة تحكم مرحل سخان الوقود (450)، مرحل ضوء الرجوع للخلف |

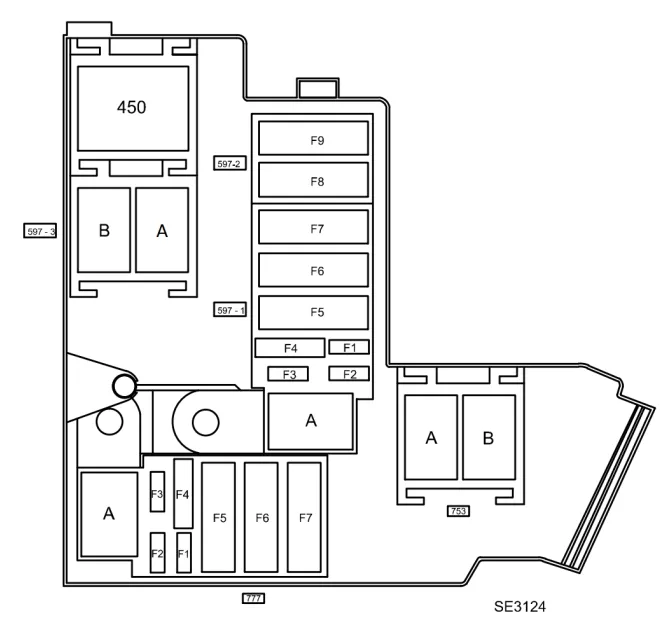

صندوق الصمامات والمرحلات
| رقم | أ | ميعاد |
|---|---|---|
| 777 | ||
| F1 | احتياطي | |
| F2 | احتياطي | |
| F3 | احتياطي | |
| F4 | 20A | مرحل مضخة غسيل المصابيح الأمامية |
| F5 | 80A | زجاج أمامي مُدفأ |
| F6 | 40A | وحدة التحكم الإلكترونية لنظام الدفع الرباعي (1663) |
| F7 | 70A | دوائر إمداد الطاقة بالصمامات (F57-F58-F59-F60) في مقصورة الركاب |
| أ | مرحل غسيل المصابيح الأمامية | |
| 753 | ||
| أ | مرحل غسيل المصابيح الأمامية | |
| ب | احتياطي | |
| 597 | ||
| F1 | 30A | وحدة التحكم الإلكترونية للحقن (120) آلية دبوس التوقف لناقل الحركة الأوتوماتيكي (2372) |
| F2 | 15أ | وحدة التحكم الإلكترونية لناقل الحركة الأوتوماتيكي |
| F3 | 30A | سخان وقود مزود بمستشعر ماء في الوقود (1866) وحدة التحكم الإلكترونية لنظام حقن الوقود (120) |
| F4 | 40A | وحدة الحماية والتحويل (1337) |
| F5 | 70A | وحدة التحكم الإلكترونية لنظام التسخين المسبق (257) وحدة التحكم الإلكترونية لنظام حقن الوقود (120) |
| F6 | 50A | وحدة التحكم الإلكترونية لناقل الحركة الأوتوماتيكي (119) |
| F7 | 60A | مروحة كهربائية لنظام تبريد المحرك (188) |
| F8 | 70A | دوائر وحدة التحكم في سخان الغمر (1550) |
| F9 | 70A | وحدة واجهة السخان المساعد (1550) |
| أ | مرحل أضواء الرجوع للخلف | |
| 450 | يقوم المرحل بتسخين الوقود. | |
| 597-3 | ||
| أ | مرحل نظام تشغيل المحرك عن بعد (2619) | |
| ب | مرحل مضخة حقن الوقود (2523) | |
| د | مرحل حاقن الوقود | |
| و | مرحل حاقن الوقود | |
صندوق فيوزات الطاقة

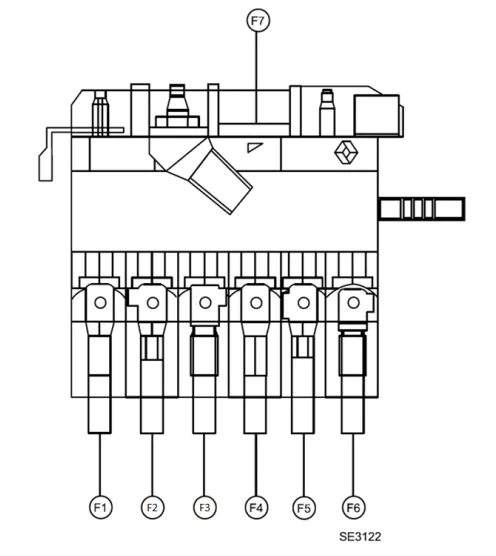

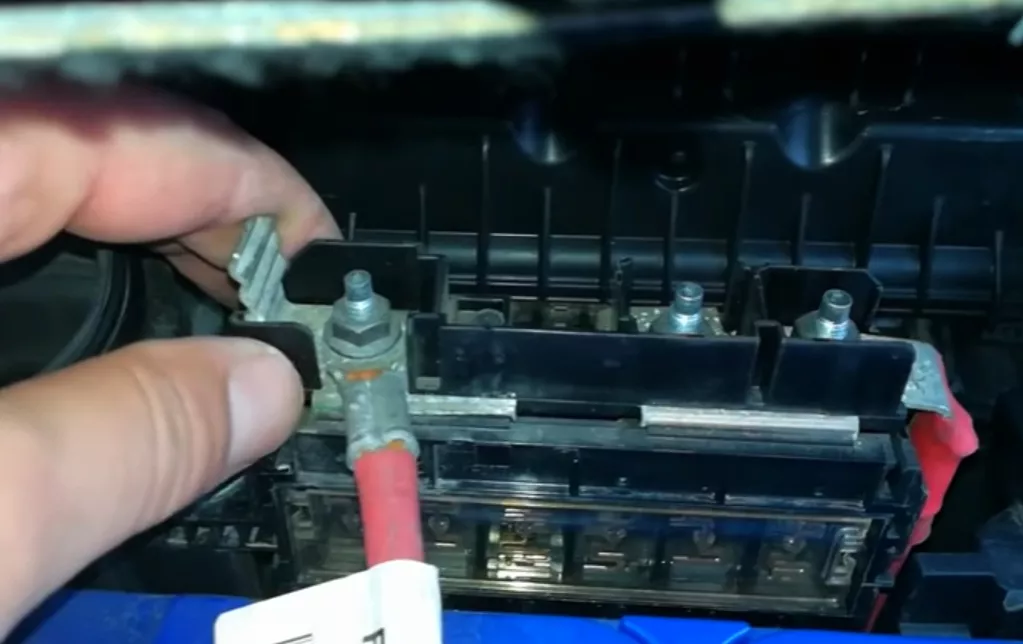

يتم عادةً تركيب كتلة الصمامات الكهربائية هذه بجوار البطارية وتوصيلها بالطرف الموجب لها.
| رقم | أ | ميعاد |
|---|---|---|
| F1 | 60A | التوجيه الكهربائي (1232) |
| F2 | 100 أمبير | تدفئة إضافية للمقصورة (1113) |
| F3 | 80A | دوائر الطاقة المزودة بالفيوزات والمرحلات |
| F4 | 40A | وحدة التحكم الإلكترونية لنظام ABS-ESP (1094) |
| F5 | 100 أمبير | دوائر الطاقة المزودة بالفيوزات والمرحلات |
| F6 | 100 أمبير | دوائر الطاقة المزودة بالفيوزات والمرحلات |
| F7 | 300 أمبير | بادئ التشغيل، مولد كهربائي |
