Tesla Model S — п’ятидверний електромобіль американської компанії Tesla, розроблений на спільній платформі з Tesla Model X. Завдяки цьому обидві моделі мають схожі електричні схеми та компоновку блоків.
На цій сторінці представлено схеми запобіжників і реле Tesla Model S / Model X із зазначенням блоків та місць їх розташування для рестайлінгових версій 2016–2020 років випуску (facelift).
Слід враховувати, що універсальної схеми запобіжників і реле для всіх Model S та Model X не існує. Нижче наведено найбільш поширений варіант. Фактичне призначення запобіжників і реле може відрізнятися залежно від року виробництва, ринку постачання та комплектації автомобіля. Перед виконанням робіт рекомендується звіряти дані з технічною документацією саме вашого авто.
Блок під капотом
Основний блок запобіжників та реле знаходиться у тильній частині підкапотного простору.

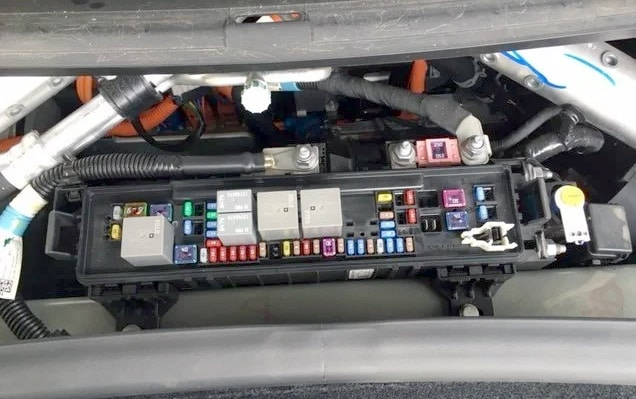

Для доступу необхідно прибрати захисну кришку. Сам блок виглядатиме приблизно так.

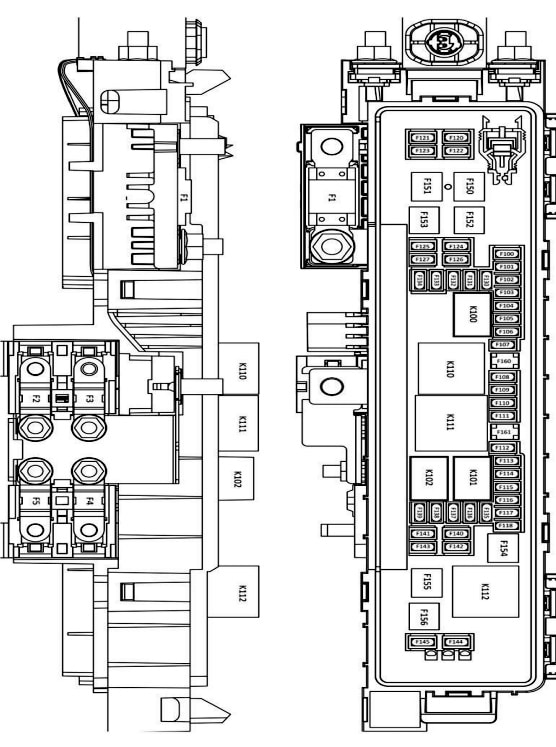

Схема
Опис
| Ф1 | 250A Вхід постійного струму |
| Ф2 | 60A Підсилювач керма |
| F3 | Не використовується |
| Ф4 | 125A Кабіна Subfeed |
| Ф100 | 5A Сирена та модуль вторгнення |
| Ф101 | 15A Передня камера допомоги водієві |
| Ф102 | Не використовується |
| Ф103 | 25A клапани ABS |
| Ф104 | 5A Датчик батареї |
| Ф105 | Не використовується |
| Ф106 | Не використовується |
| Ф107 | 5A Привідний інвертор, задній |
| Ф108 | 5A Почуття направляючої приводу |
| Ф109 | 10A Допомога при паркуванні |
| Ф110 | 5A Модуль управління обмеженнями |
| Ф111 | Не використовується |
| Ф112 | 5A Системи комфорту кабіни |
| Ф113 | 10 AОпалювач повітря в кабіні |
| Ф114 | 10A Терморегулятор, впускні отвори, нагрівач батареї |
| Ф115 | Не використовується |
| Ф116 | 10A Група органів керування тілом 1 |
| Ф117 | 10 Органи керування/ клапани пневматичної підвіски |
| Ф118 | Не використовується |
| Ф120 | Не використовується |
| Ф121 | Не використовується |
| Ф122 | 15A Насос охолоджувальної рідини 3 |
| Ф123 | 15A Насос охолоджувальної рідини 2 |
| Ф124 | 10A Склоочисник лобового скла |
| Ф125 | 10A Контактор Потужність |
| Ф126 | Не використовується |
| Ф127 | Не використовується |
| Ф130 | 15A Передній радар допомоги водієві |
| Ф131 | Не використовується |
| Ф132 | 5A Привідний інвертор, передній |
| Ф133 | Не використовується |
| Ф134 | Не використовується |
| Ф135 | 10A Допомога водієві Захист від запотівання передньої камери |
| Ф136 | 15A Насос охолоджувальної рідини 4 |
| Ф137 | 15A Насос охолоджувальної рідини 1 |
| Ф138 | 30A Задня решітка розморожування |
| Ф139 | Не використовується |
| Ф140 | Не використовується |
| Ф141 | Не використовується |
| Ф142 | 15A Контроль безпеки та звукові сигнали |
| Ф143 | 30A Органи управління тілом, група 2 |
| Ф144 | 20A Фари |
| Ф145 | 25A Зовнішнє освітлення |
| Ф150 | 40A Вентилятор конденсатора, лівий |
| Ф151 | 50A Двигун насоса АБС |
| Ф152 | Не використовується |
| Ф153 | Не використовується |
| Ф154 | 40A Компресор пневматичної підвіски |
| Ф155 | 40A Вентилятор конденсатора, правий |
| Ф156 | 40A iBoost (система екстреного гальмування) |
| Ф160 | 30A Вентилятор салону |
| Ф161 | Не використовується |
| Реле | |
| К100 | Не використовується |
| К101 | HVAC Рейкова група 1 |
| К102 | Задні ґрати розморожування |
| К110 | Привідний поручня |
| К111 | HVAC поручня |
| К112 | Контролер пневматичної підвіски |
Блок у салоні

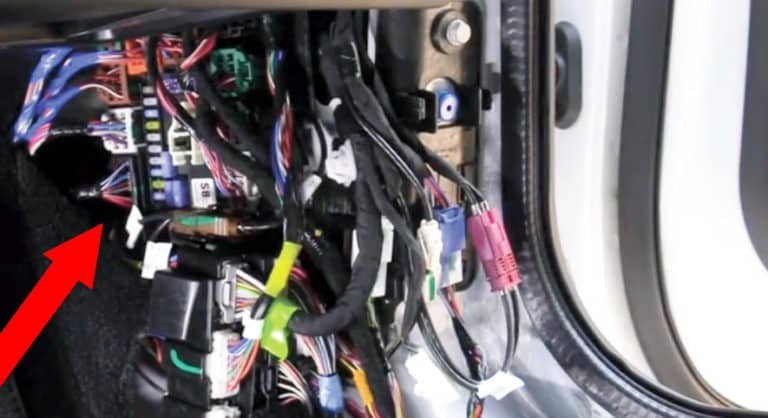

У Tesla Model X блок запобіжників знаходить під панеллю з боку водія за захисною кришкою.

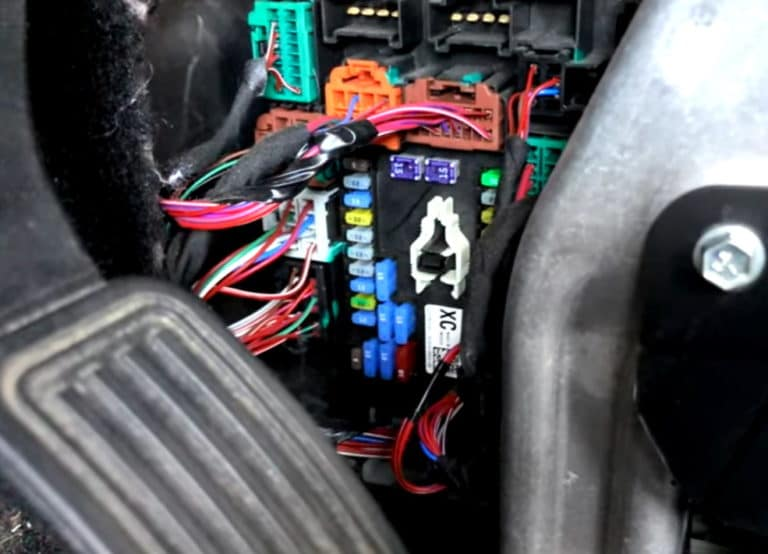

А у Tesla Model S блок запобіжників знаходить під панеллю з боку переднього пасажира.

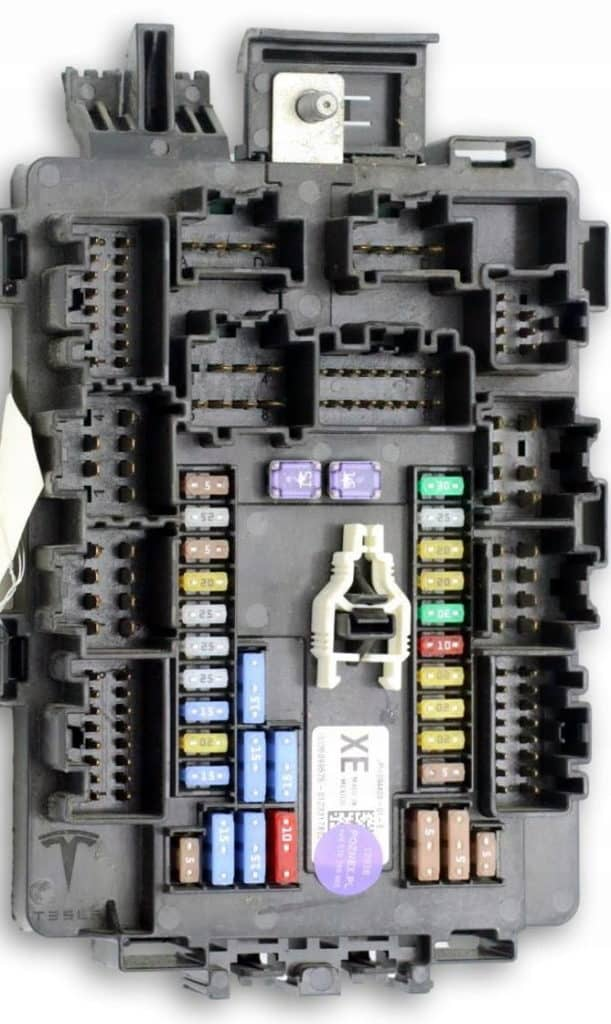

Фото приклад

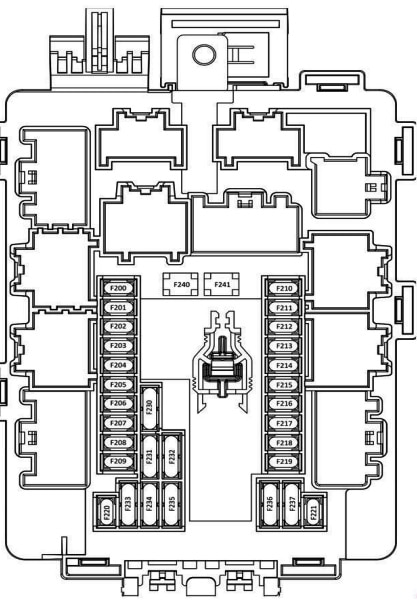

Схема
Призначення
| Ф200 | 5A Модуль сидіння з пам’яттю |
| Ф201 | 25A Електродвигун склопідйомника, лівий задній |
| Ф202 | 15A Аксесуар 12 В |
| Ф203 | Не використовується |
| Ф204 | 25A Електродвигун склопідйомника, правий передній |
| Ф205 | 25A Електродвигун склопідйомника, лівий передній |
| Ф206 | 25A Люк на даху |
| Ф207 | 15A Розетка 12 В для аксесуарів |
| Ф208 | Не використовується |
| Ф209 | Не використовується |
| Ф210 | 30A Задні двері з електроприводом |
| Ф211 | 25A Електродвигун склопідйомника, правий задній |
| Ф212 | 20A Електричне гальмо стоянки (основне) |
| Ф213 | 20A Електричне гальмо стоянки (резервне) |
| Ф214 | Не використовується |
| Ф215 | 10A Підігрів рульового колеса |
| Ф216 | Не використовується |
| Ф217 | 20A Аудіопідсилювач преміум-класу |
| Ф218 | 20A Базовий аудіопідсилювач |
| Ф219 | 5A Освітлення ящика рукавички, діагностика |
| Ф220 | 5A Перемикач педалі гальма |
| Ф221 | 5A Система керування батареями |
| Ф230 | 15A Обігрівач сидіння, другий рядок, праворуч |
| 15A Не використовується | |
| Ф231 | 15A Обігрівач сидіння, другий ряд, ліворуч |
| 15A Підігрів сидінь, другий ряд, середній | |
| Ф232 | 15A Обігрівач сидіння, перший рядок, ліворуч |
| 15A Обігрівач сидіння, перший рядок, праворуч | |
| Ф233 | 10A Дверні органи управління, ліва, дверна ручка, ліва передня |
| 10A Дверні органи управління, права, дверна ручка, права передня частина | |
| Ф234 | 5A Дверна ручка, ліва задня |
| 5A Дверна ручка, права задня | |
| Ф235 | 10A Ворота / центральний дисплей |
| 10A Системи заряджання | |
| Ф236 | 5A Кут повороту / колонка |
| 5A Радіо, Косметичні вогні, Дзеркало заднього виду | |
| Ф237 | 5A Приладовий щиток |
| 5A iBooster | |
| Ф240 | 30A Мотор сидінь, правий передній |
| Ф241 | 30A Мотор сидінь, лівий передній |
