Автомобілі Вольво XC90 оснащуються безліччю електроніки, яка під час експлуатації в умовах підвищених навантажень може некоректно функціонувати. Завдяки запобіжникам забезпечується підтримка стабільної працездатності електронних систем. Ці компоненти виконують функцію захисту електронного ланцюга авто від КЗ. Позаштатні ситуації спостерігаються, якщо протягом довгого відрізка часу система перебуває під постійною підвищеною напругою, що призводить до несправностей її елементів.
Основне призначення запобіжників Вольво XC90 полягає в розмиканні ланцюга. У такому разі відбувається перегорання автозапобіжника, який легко може бути замінений, а сам ланцюг не зазнає пошкоджень. Запобіжники і реле знаходяться в спеціальних блоках в різних частинах машини.Автомобілі Вольво XC90 оснащуються безліччю електроніки, яка під час експлуатації в умовах підвищених навантажень може некоректно функціонувати. Завдяки запобіжникам забезпечується підтримка стабільної працездатності електронних систем. Ці компоненти виконують функцію захисту електронного ланцюга авто від КЗ. Позаштатні ситуації спостерігаються, якщо протягом довгого відрізка часу система перебуває під постійною підвищеною напругою, що призводить до несправностей її елементів.
Основне призначення запобіжників Вольво XC90 полягає в розмиканні ланцюга. У такому разі відбувається перегорання автозапобіжника, який легко може бути замінений, а сам ланцюг не зазнає пошкоджень. Запобіжники і реле знаходяться в спеціальних блоках в різних частинах машини.

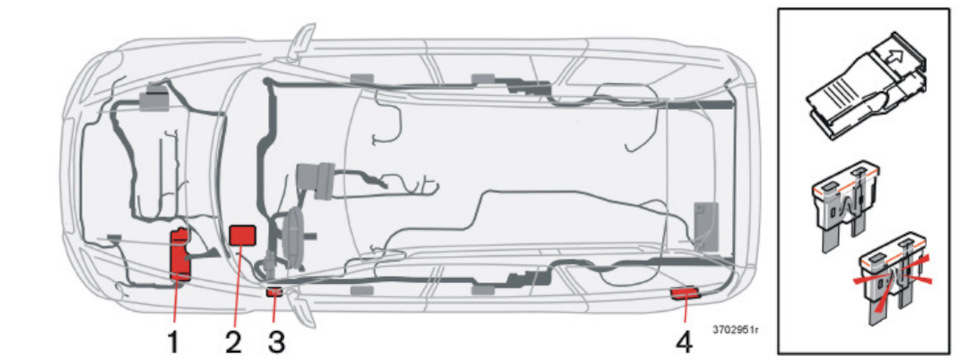

Розташування запобіжників
Основний запобіжний блок Volvo XC90 розташовано в моторному відсіку автомобіля з лівого боку, і виконує функцію захисту електрообладнання ДВЗ, АКПП і гальмівної системи. Завдяки пластиковим щипчикам можна зробити заміну запобіжника. Щоб відкрити кришку блоку запобіжників потрібно натиснути на передбачені фіксатори. Також захисні компоненти знаходяться в салоні за нижньою пластиковою панеллю на боці водія, в торцевій частині приладової панелі та в багажному відділенні під облицювальним матеріалом бічної частини з лівого боку.

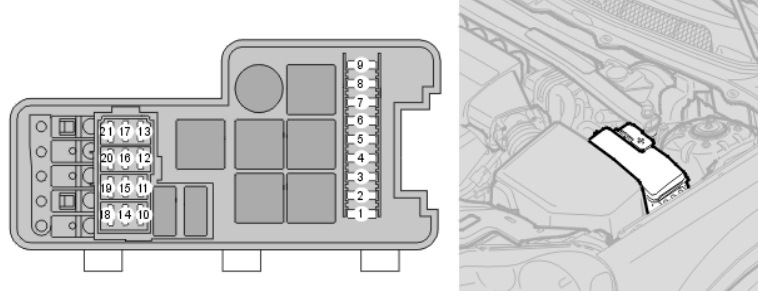

Блок реле та запобіжників у моторному відсіку
1. ABS — 30 A
2. ABS — 30 A
3. Омыватели фар струей под высоким давлением — 35 A
4. Стояночный обогреватель (опция) — 25 A
5. Дополнительные фары — 20 A
6. Реле стартера — 35 A
7. Очистители ветрового стекла — 25 A
8. Топливный насос — 15 A
9. Модуль управления трансмиссии (ТСМ), (V8, дизель, 6-цил. бензин) — 15 A
10. Катушки зажигания (бензин), модуль управления двигателем (ЕСМ), инжекторные клапаны, (дизель) — 20 A
11. Датчик положения педали подачи топлива (АРМ), АС-компрессор, вентилятор, электронный блок — 10 A
12. Модуль управления двигателем (ЕСМ) (бензин), форсунки, (бензин), расходомер воздуха (бензин) — 15 А
расходомер воздуха (дизель) — 5 A
13. Модуль керування дросельною заслінкою (V8), VIS (6-цил. бензин) – 10 A
14. Модуль керування дросельною заслінкою, соленоїдний клапан, SWIRL (клапан повітряної суміші), регулятор тиску палива (дизель) – 15 A
15. Лямбда-зонд (бензин) – 20 А
лямбда-зонд (дизель) – 10 A
16. Обігрівач вентиляції картера, соленоїдні клапани, діагностика течі (5-цил. бензин) – 10 A
17. Обігрівач вентиляції картера (V8, 6-цил. бензин), муфта АС (V8, 6-цил. бензин), соленоїдні клапани, діагностика протікання (V8, 6-цил. бензин), ЕСМ, (V8, 6-цил. бензин), витратомір повітря (V8), свічки розжарювання (дизель) – 15 A
18. Ближнє світло фар, ліворуч – 20 A
19. Ближнє світло фар, праворуч – 20 A
20. Резервне гніздо
21. Блок керування двигуном (ЕСМ), живлення, реле двигуна – 5 A
22. Габаритні вогні – 15 A

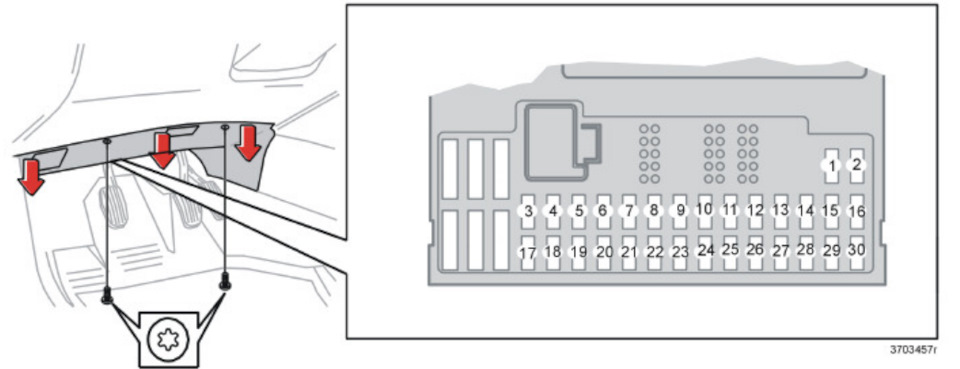

У салоні за нижньою пластиковою панеллю на стороні водія
1. Обогрев сидения, правая сторона — 15 A
2. Обогрев сидения, левая сторона — 15 A
3. Звуковой сигнал — 15 A
4. Резервное гнездо
5. Информационно-развлекательная система — 10 A
6. Резервное гнездо
7. Резервное гнездо
8. Охранная сигнализация — 5 A
9. Контакты сигнала торможения питание — 5 A
10. Комбинированный прибор (DIM), климатическая установка (CCM), стояночный отопитель, сиденье водителя с электроприводом — 10 A
11. Электрическое гнездо, переднее сидение, заднее сидение и холодильник — 15 A
12. Резервное гнездо
13. Резервное гнездо
14. Резервное гнездо
15. ABS, STC/DSTC — 5 A
16. Электронное сервоуправление (ECPS), активный биксенон (НСМ), регулировка высоты пучка света фар — 10 A
17. Противотуманная фара, впереди слева — 7,5 A
18. Противотуманная фара, впереди справа- 7,5 A
19. Резервное гнездо
20. Насос охлаждающей жидкости (V8) — 5 A
21. Блок управления связью (ТСМ), блокировка передачи заднего хода (М66) — 10 A
22. Дальний свет фар, слева — 10 A
23. Дальний свет фар, справа — 10 A
24. Резервное гнездо
25. Резервное гнездо
26. Резервное гнездо
27. Резервное гнездо
28. Сиденье пассажира с электроприводом — 5 A
29. Топливный насос — 7,5 A
30. BLIS — 5 A
31. Резервное гнездо
32. Резервное гнездо
33. Вакуумный насос — 20 A
34. Насос омывающей жидкости — 15 A

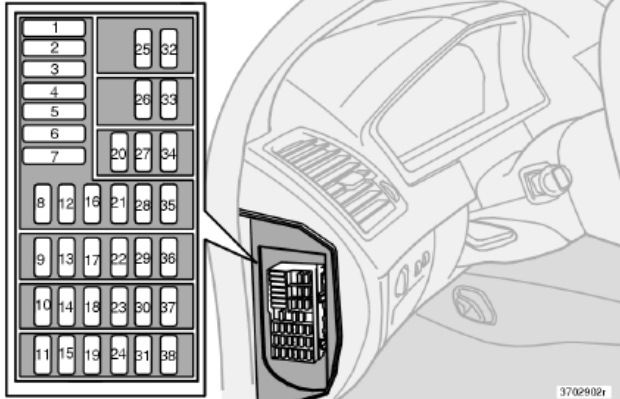

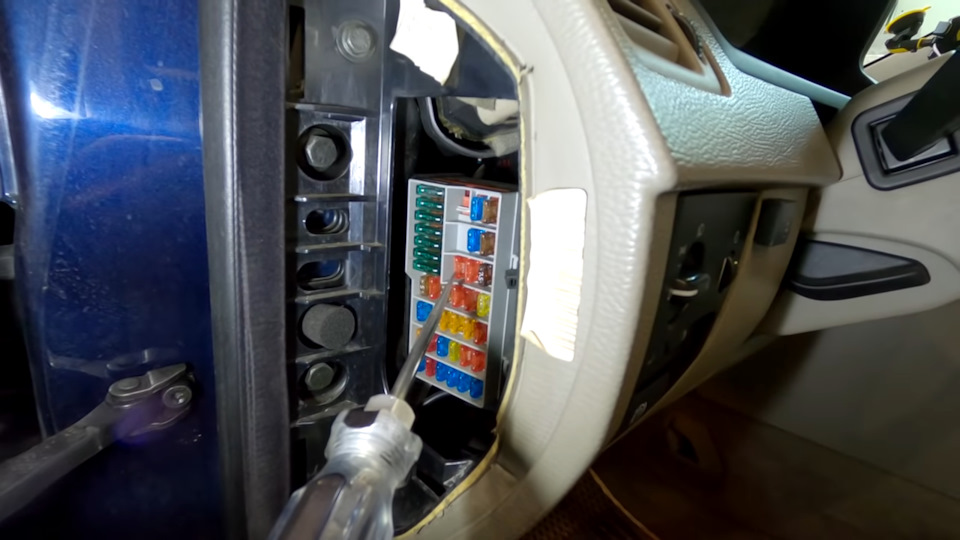

Блок предохранителей в салоне в торце приборной панели на стороне водителя
1. Вентилятор климатической установки — 30 A
2. Аудиосистема (усилители) — 30 A
3. Кресло водителя с электроприводом — 25 A
4. Сиденье пассажира с электроприводом — 25 A
5. Блок управления слева, передняя дверь — 25 A
6. Блок управления справа, передняя дверь — 25 A
7. Резервное гнездо
8. Радио, проигрыватель компакт дисков, система RSE — 15 A
9. Дисплей RTI, модуль МММ RTI — 10 A
10. OBDII, переключатель света (LSM), датчик угла поворота рулевого колеса (SAS), блок управления рулевым колесом (SWM) — 5 A
11. Замок зажигания, система SRS, модуль управления двигателем ЕСМ (V8, 6-цил. бензин) отключение SRS на стороне пассажира (PACOS), электронная блокировка старта (IMMO), модуль управления трансмиссией ТСМ (V8, дизель, 6-цил. бензин) — 7,5 A
12. Общее освещение, потолочное (RCM), верхний электронный модуль управления (UEM) — 10 A
13. Люк в крыше — 15 A
14. Telephone — 5 A

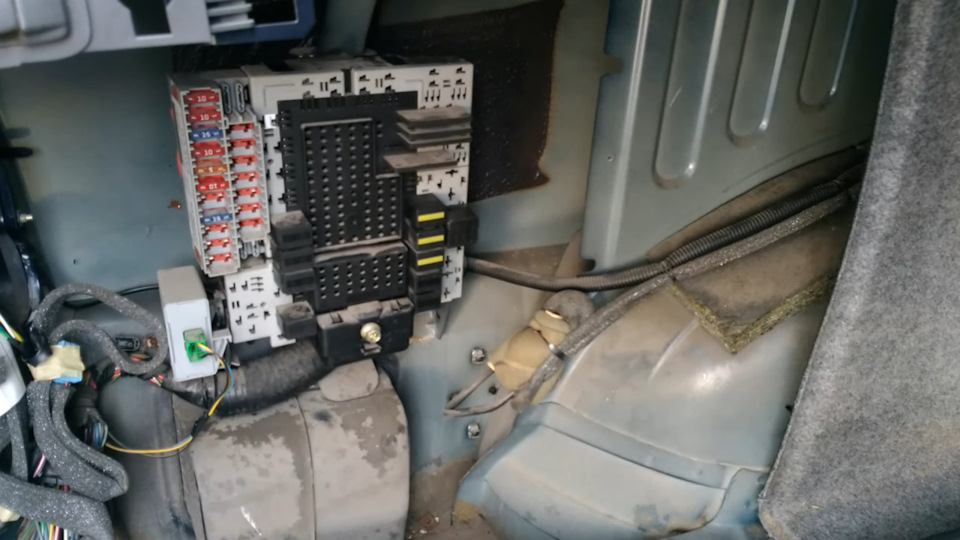

Блок предохранителей в багажном отсеке
1. Фонарь заднего хода — 10 A
2. Габаритные огни, противотуманные фары, освещение багажного отделения, освещение номерного знака, лампы стоп-сигналов — 20 A
3. Аксессуары (АЕМ) — 15 A
4. Резервное гнездо
5. Электронная аппаратура REM — 10 A
6. Развлекательная система заднего сидения RSE (аксессуар) — 7,5 A
7. Прокладка проводки (30 питание) — 15 A
8. Электрическая розетка в багажном отсеке — 15 A
9. Задняя дверь, правая: Стеклоподъемник, блокировка стеклоподъемника — 20 A
10. Задняя дверь, левая: стеклоподъемник, блокировка стеклоподъемника — 20 A
11. Резервное гнездо
12. Резервное гнездо
13. Подогреватель дизельного фильтра — 15 A
14. Сабвуфер, кондиционирование воздуха в задней части салона (A/C) — 15 A
15. Резервное гнездо
16. Резервное гнездо
17. Дополнительная аудиоаппаратура — 5 A
18. Резервное гнездо
19. Очиститель сзади — 15 A
20. Прокладка проводки (15 питание) — 20 A
21. Резервное гнездо
22. Резервное гнездо
23. AWD — 7,5 A
24. Резервное гнездо
25. Резервное гнездо
26. Помощь при парковке — 5 A
27. Главный предохранитель: кабельная проводка к прицепу, помощь при парковке, AWD — 30 A
28. Центральный замок (PCL) — 15 A
29. Освещение прицепа слева: габаритные огни, указатели поворотов — 25 A
30.Освещение прицепа, справа: сигнал торможения, противотуманные фонари сзади, указатели поворотов — 25 A
30. Главный предохранитель: предохранитель 37, 38 — 40 A
31. Электрообогреваемое заднее стекло — 20 A
32. Электрообогреваемое заднее стекло — 20 A
