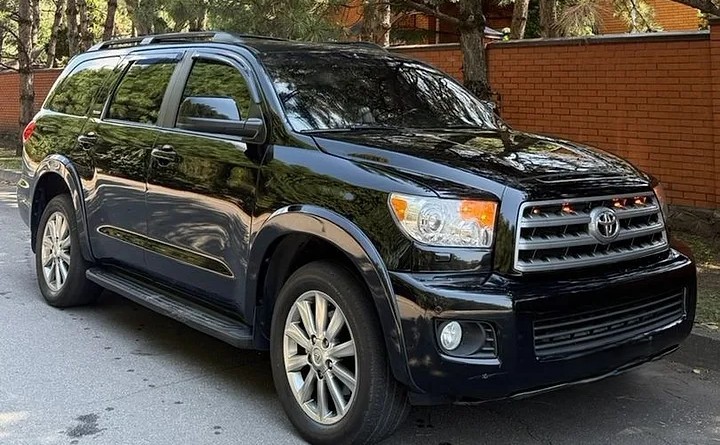

Toyota Sequoia другого покоління випускалася з 2007 по 2020 рік і за цей період отримала два рестайлінги. У цьому матеріалі ви знайдете детальні схеми блоків запобіжників і реле Toyota Sequoia 2, інформацію про їхнє розташування, а також опис призначення кожного елемента електричної системи.
Окремо розглянуто блоки електронного управління, схеми запобіжників і реле та їхнє розташування в автомобілі. Також ви знайдете інформацію про запобіжник прикурювача (розетки 12 V), його розташування та призначення.
Стаття охоплює всі основні модельні роки Toyota Sequoia 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 та 2020.
Блоки в салоні
Розташування
| № | Призначення |
|---|---|
| 1 | З’єднувальний роз’єм (CAN LH №2) |
| 2 | З’єднувальний роз’єм (CAN LH №1) |
| 3 | Блок управління мультиплексним рульової колонки (нахил/виліт) |
| 4 | Реле-прериватель покажчиків повороту |
| 5 | Блок управління системою контролю дистанції |
| 6 | Блок запобіжників |
| 7 | Головний блок кузовної електроніки |
| 8 | Монтажний блок №5 |
| 9 | Блок управління підсилювачем рульового управління |
| 10 | Монтажний блок №4 |
| 11 | Реле ліхтарів заднього ходу |
| 12 | Підсилювач ключа з транспондером |
| 13 | Блок управління ключем з транспондером |
| 14 | Блок управління клімат-контролем |
| 15 | Блок управління повним приводом |
| 16 | Блок системи попередження про перешкоди |
| 17 | Блок управління джерелами живлення |
| 18 | Монтажний блок №3 |
| 19 | Монтажний блок №6 |
| 20 | Реле запалювання (ACC Cut) |
| 21 | З’єднувальний роз’єм (CAN RH) |
| 22 | Блок контролю тиску в шинах |
| 23 | Підсилювач аудіосистеми |
| 24 | Блок управління блокуванням селектора АКПП |
| 25 | Монтажний блок №7 |
| 26 | Центральний датчик подушок безпеки |
Блок запобіжників
У салоні головний блок запобіжників розташований під панеллю приладів.
| № | A | Захищувані ланцюги |
|---|---|---|
| INVERTER | 15 | Інвертор |
| FR P/SEAT LH | 30 | Сидіння водія з електроприводом |
| DR/LCK | 25 | Блок кузовної електроніки |
| POWER No.5 | 30 | Електропривод двері багажника |
| OBD | 7.5 | Діагностичний роз’єм |
| PWR OUTLET | 15 | Розетка |
| – | – | |
| AM1 | 7,5 | Блокування селектора АКПП, система запуску, підігрів сидінь |
| A/C | 7,5 | Кондиціонер |
| MIR | 15 | Блок управління дзеркалами, обігрів дзеркал |
| POWER No.3 | 20 | Склопідйомники |
| FR P/SEAT RH | 30 | Сидіння пасажира з електроприводом |
| TI&TE | 15 | Система регулювання нахилу та висоти рульової колонки |
| S/ROOF | 25 | Люк |
| RR SEAT-HTR RH | 10 | Підігрів сидінь |
| ECU-IG No.1 | 7.5 | ABS, VSC, блок кузовної електроніки, парктронік, сидіння водія з електроприводом, регулювання нахилу та висоти, блокування селектора АКПП, контроль тиску в шинах, роз’єм причепа, розетка, люк, електропривод двері багажника, омивач фар, монітор сліпих зон, додатковий дисплей |
| AIR SUS IG | 20 | Пневмопідвіска |
| LH-IG | 7.5 | Ліхтарі заднього ходу, система зарядки, комбінація приладів, покажчики повороту, кондиціонер, підігрів сидінь, обігрів заднього скла |
| 4WD | 20 | Повний привод |
| RR SEAT-HTR LH | 10 | Підігрів сидінь |
| WSH | 20 | Омивач скла |
| WIPER | 30 | Двірники та омивач лобового скла |
| ECU-IG No.2 | 7.5 | Блок кузовної електроніки, підсилювач рульового управління, шлюз |
| TAIL | 15 | Габаритні вогні, габаритні вогні причепа |
| A/C IG | 10 | Кондиціонер |
| – | – | |
| SEAT-HTR | 20 | Вентиляція та підігрів сидінь |
| PANEL | 7.5 | Підсвічування панелі приладів, підсвічування бардачка, підсвічування попільнички, додатковий дисплей, аудіосистема, камера заднього виду, навігація, розважальна система для задніх пасажирів, комбінація приладів, кондиціонер, вентиляція та підігрів сидінь, монітор сліпих зон |
| ACC | 7.5 | Додатковий дисплей, аудіосистема, розважальна система для задніх пасажирів, камера заднього виду, навігація, ліхтарі заднього ходу, ліхтарі заднього ходу (причіп), розетка, електропривод дзеркал, блок кузовної електроніки |
| BK/UP LP | 10 | Ліхтарі заднього ходу, комбінація приладів |
| CIG | 15 | Прикурювач |
| POWER No.1 | 30 | Електропідйомники вікон, електропривод скла двері багажника |
За роботу прикурювача відповідають запобіжники CIG та PWR OUTLET на 15А.
Додаткові елементи
| № | Призначення |
|---|---|
| 1 | Блок управління люком |
| 2 | Приймач дверних замків |
| 3 | Антена та приймач системи контролю тиску в шинах |
| 4 | Блок управління задньою дверима |
| 5 | Блок управління складанням сидінь |
| 6 | Блок управління задньою дверима |
| 7 | Блок управління паливним насосом |
| 8 | Блок управління складанням сидінь |
| 9 | Блок управління пневмопідвіскою |
| 10 | Блок управління дзеркалами |
Під капотом
Розташування
| № | Позначення |
|---|---|
| 1 | Актуатор ABS та протибуксувальної системи |
| 2 | Блок запобіжників та реле |
| 3 | Реле управління омивачем фар |
| 4 | Блок управління двигуном (ECM) |
Блок запобіжників та реле
Під капотом блок запобіжників та реле розташований поруч з акумулятором і закритий захисною кришкою.
| № | A | Захищувані ланцюги |
|---|---|---|
| 1 | 15 | A/F – Система багатоточкового впорскування палива / послідовного багатоточкового впорскування палива |
| 2 | 10 | HORN – Звуковий сигнал |
| 3 | 25 | EFI NO.1 – Система багатоточкового впорскування палива / послідовного багатоточкового впорскування палива |
| 4 | 30 | IG2 MAIN – Запобіжники: “INJ”, “MET”, “IGN” |
| 5 | 30 | L2 RR2 SEAT – Електропривод сидінь 3-го ряду |
| 6 | 30 | L1 RR2 SEAT – Електропривод сидінь 3-го ряду |
| 7 | 25 | CDS FAN – Вентилятор системи охолодження |
| 8 | 20 | DEICER – Обігрів зони склоочисників |
| 9 | 30 | TOW TAIL – Габаритні вогні причепа |
| 10 | 25 | CDS FAN NO.2 – 2012-2017: Вентилятор системи охолодження |
| 11 | 30 | R2 RR2 SEAT – Електропривод сидінь 3-го ряду |
| 12 | 30 | R1 RR2 SEAT – Електропривод сидінь 3-го ряду |
| 13 | 25 | POWER NO.4 – Електропідйомники вікон |
| 14 | 15 | FOG – Передні протитуманні фари |
| 15 | 15 | STOP – Стоп-сигнали, додатковий стоп-сигнал, VSC, ABS, блокування селектора АКПП, система багатоточкового впорскування палива / послідовного багатоточкового впорскування палива, електрообладнання причепа |
| 16 | 30 | TOW BRK – Керування гальмами причепа |
| 17 | 7,5 | IMB – Іммобілайзер |
| 18 | 7,5 | AM2 – Система запуску |
| 19 | – | |
| 20 | – | |
| 21 | – | |
| 22 | – | |
| 23 | 30 | TOWING – Електрообладнання причепа |
| 24 | 10 | AI-HTR – 2012-2017: Підігрів насоса вторинного повітря |
| 25 | 5 | ALT-S – Система зарядки |
| 26 | 15 | TURN-HAZ – Покажчики повороту, аварійна сигналізація, електрообладнання причепа |
| 27 | 15 | F/PMP – 2007-2011: Паливний насос |
| 25 | F/PMP – 2012-2017: Паливний насос | |
| 28 | 10 | ETCS – Система багатоточкового впорскування палива / послідовного багатоточкового впорскування палива, система управління дросельною заслінкою |
| 29 | 5 | MET-B – Комбінація приладів |
| 30 | – | |
| 31 | 30 | AMP – Аудіосистема, розважальна система для задніх пасажирів, камера заднього виду, навігація |
| 32 | 15 | RAD NO.1 – Аудіосистема, розважальна система для задніх пасажирів, камера заднього виду, навігація |
| 33 | 7,5 | ECU-B1 – Блок кузовної електроніки, система багатоточкового впорскування палива / послідовного багатоточкового впорскування палива, дзеркало заднього виду, розетки, сидіння водія з електроприводом, електропривод двері багажника, регулювання нахилу та висоти рульової колонки, мережевий шлюз |
| 34 | 7,5 | DOME – Освітлення салону, персональне освітлення, підсвічування ніг, підсвічування дверей, додатковий монітор, електропривод двері багажника, електропривод сидінь 3-го ряду, підсвічування дзеркала в сонцезахисному козирку, підсвічування вимикача запалювання |
| 35 | 15 | HEAD LH – Дальнє світло лівий |
| 36 | 15 | HEAD LL – Ближнє світло лівий |
| 37 | 10 | Система багатоточкового впорскування палива / послідовного багатоточкового впорскування палива |
| 38 | 7,5 | MET – Комбінація приладів |
| 39 | 10 | IGN – Система подушок безпеки SRS, система багатоточкового впорскування палива / послідовного багатоточкового впорскування палива, іммобілайзер, круїз-контроль, мережевий шлюз |
| 40 | – | |
| 41 | 15 | HEAD RH – Дальнє світло правий |
| 42 | 15 | HEAD RL – Ближнє світло правий |
| 43 | 10 | EFI NO.2 – Система багатоточкового впорскування палива / послідовного багатоточкового впорскування палива, діагностичний насос паливної системи |
| 44 | 5 | DEF I/UP – |
| 45 | 7,5 | AIR SUS NO.2 – Пневмопідвіска |
| 46 | – | |
| 47 | – | |
| 48 | – | |
| 49 | 50 | AIR SUS NO.2 – Пневмопідвіска |
| 50 | 30 | PBD – Електропривод двері багажника |
| 51 | 40 | RR HTR – Кондиціонер |
| 52 | 30 | H-LP CLN – Омивач фар |
| 53 | 40 | DEFOG – Обігрів заднього скла |
| 54 | 40 | SUB BATT – Роз’єм причепа |
| 55 | – | |
| 56 | – | |
| 57 | 50 | ABS, VSC |
| 58 | 40 | ABS, VSC |
| 59 | 30 | ST – Система запуску |
| 60 | – | |
| 61 | – | |
| 62 | – | |
| 63 | 50 | HTR – Кондиціонер |
| 64 | – | |
| 65 | 150 | LH-J/B – Запобіжники: “AM1”, “TAIL”, “PANEL”, “ACC”, “CIG”, “LH-IG”, “4WD”, “ECU-IG NO.1”, “BK/UP LP”, “SEAT-HTR”, “A/C IG”, “ECU-IG NO.2”, “WSH”, “WIPER”, “OBD”, “A/C”, “TI&TE”, “FR P/SEAT RH”, “MIR, DR/LCK”, “FR P/SEAT LH”, “CARGO LP”, “PWR OUTLET”, “POWER NO.1” |
| 66 | 180 | ALT – Запобіжники: “LH-J/B”, “HTR”, “SUB BATT”, “TOW BRK”, “STOP”, “FOG”, “TOW TAIL”, “DEICER” |
| 140 | ALT – Запобіжники: “LH-J/B”, “HTR”, “SUB BATT”, “TOW BRK”, “STOP”, “FOG”, “TOW TAIL”, “DEICER” | |
| 67 | 50 | A/PUMP NO.1 – Система багатоточкового впорскування палива / послідовного багатоточкового впорскування палива |
| 68 | 50 | Система багатоточкового впорскування палива / послідовного багатоточкового впорскування палива |
| 69 | 40 | MAIN – Запобіжники: “HEAD LL”, “HEAD RL”, “HEAD LH”, “HEAD RH” |
| 70 | – | |
| 71 | – | |
| Реле | ||
| R1 | F/PMP – Паливний насос | |
| R2 | – | |
| R3 | SUB BATT – Акумулятор причепа | |
| R4 | TOW TAIL – Габаритні вогні (причіп) | |
| R5 | DEFOG – Обігрів заднього скла | |
| R6 | AIR SUS – Пневмопідвіска | |
| R7 | SECURITY HORN – Звук протиугонної сигналізації | |
| R8 | FOG – Протитуманні фари | |
| R9 | – | |
| R10 | ST – Стартер | |
| R11 | C/OPN – Паливний насос (роз’єднувач ланцюга) | |
| R12 | – | |
| R13 | MG CLT – Муфта компресора кондиціонера | |
| R14 | DEICER – Обігрів зони склоочисників | |
| R15 | BRK NO.2 – Стоп-сигнал | |
| R16 | BRK NO.1 – Стоп-сигнал | |
| R17 | – | |
| R18 | RR WSH – Омивач заднього скла | |
| R19 | CDS FAN – Вентилятор системи охолодження | |
| R20 | HEAD – Фари | |
| R21 | DIM – Регулятор яскравості | |
| R22 | – | |
| R23 | – | |
| R24 | – | |
| R25 | – | |
