Corolla – автомобіль, що випускається компанією Toyota з 1966 року. 12-е покоління було вперше представлено на автосалоні в Гуанчжоу в листопаді 2018 року, модель складено на модульній платформі TNGA і вона зберігає стилістику, закладену в спорідненому Prius.У цьому матеріалі ми детально розберемо схеми запобіжників Тойота Королла (дванадцяте покоління; марка кузова E210; платформа TNGA) 2019, 2020, 2021, 2022, 2023, 2024, 2025 року випуску.
Тут ви знайдете місця розташування і фото монтажних блоків. Окремо відзначимо запобіжники, що відповідають за прикурювач.

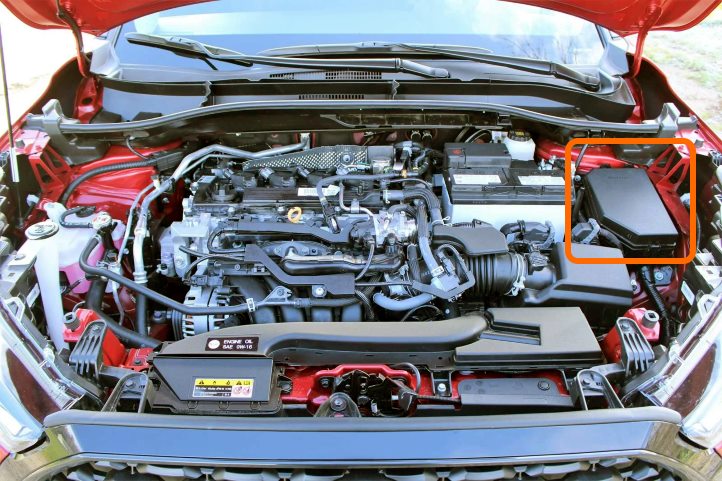

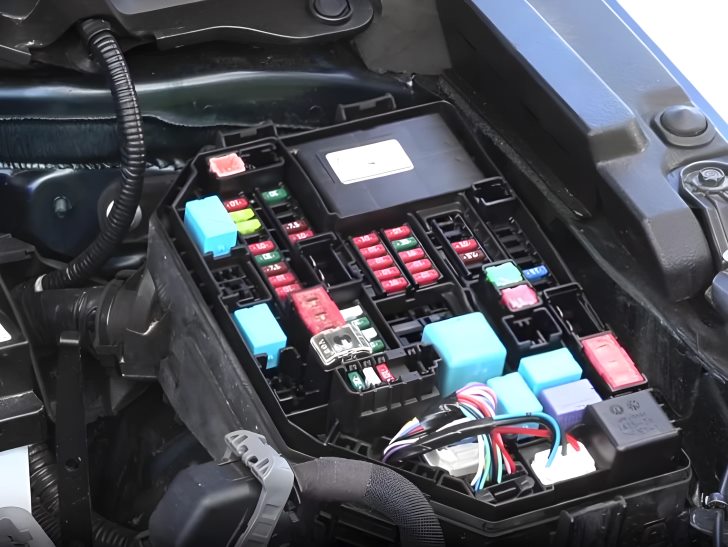

У моторному відсіку

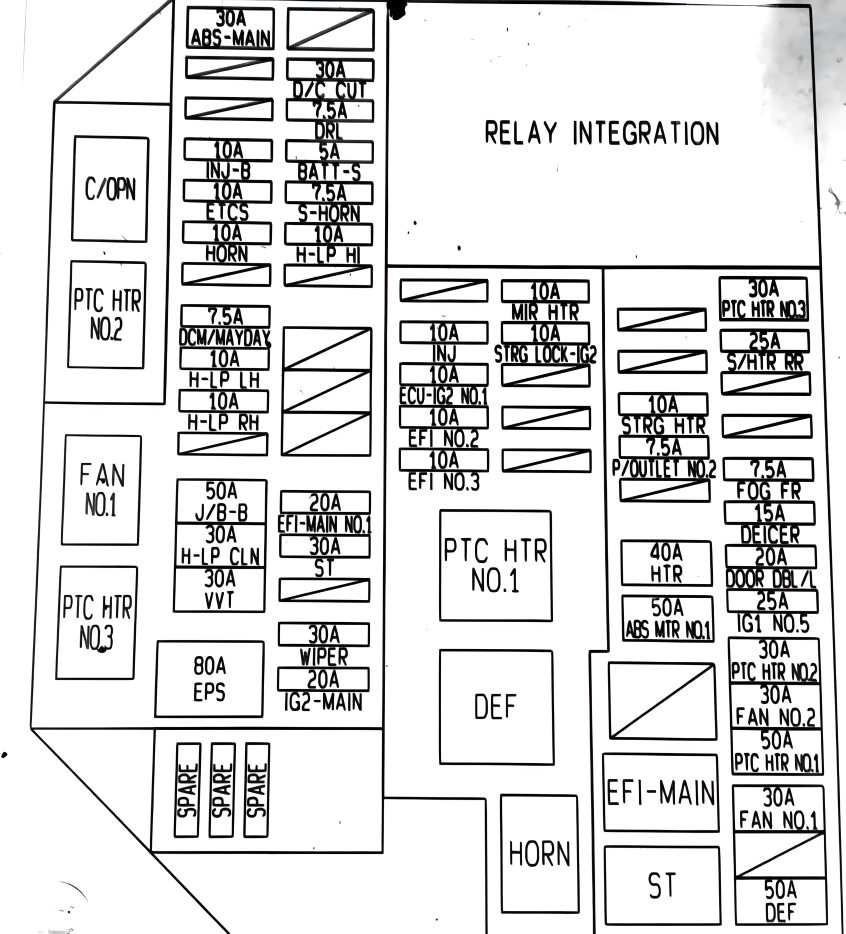

Позначення | Призначення
ABS MTR NO.1 Антиблокувальна система гальм
ABS-MAIN Антиблокувальна гальмівна система
AMP Аудіосистема
CM/MAYDAY Модуль передачі даних телематична система
DEF Протитуманний пристрій заднього скла
DEICER | Антизледенювач або розморожувач
DOOR DBL/L | Подвійне блокування дверей
DRL Д| ходові вогні
ECU-IG2 NO.1 | Блок керування двигуном
EFI NO.1 | Система упорскування палива
EFI NO.2 | Система упорскування палива
EFI NO.3 | Система упорскування палива
EFI NO.4 | Система упорскування палива
EFI NO.5 | Система упорскування палива
EFI-MAIN NO.2 | Система упорскування палива
EFI-MAIN NO.2 | Система упорскування палива
EFI-MAIN NO.3 | Система упорскування палива
EFI-MAIN NO.3 | Система упорскування палива
EPS | Електричний підсилювач кермового керування
FAN NO.1 | Електричний вентилятор охолодження
FAN NO.2 Електричний вентилятор охолодження
H-LP HI | Фари далекого світла
H-LP LH Ліва фара
H-LP RH | Права фара
HORN | Сирена / Гудок
HTR | Система кондиціювання повітря
IG2-MAIN Захист кількох ланцюгів
J/BB | Шина розподільної коробки
MIR HTR Обігрів дзеркал
P/OUTLET NO.2 | Прикурювач / розетка живлення
PTC HTR NO.1 | Додатковий обігрівач / обігрівач
PTC HTR NO.2 | Додатковий обігрівач / обігрівач
PTC HTR NO.3 | Додатковий нагрівач/обігрівач
S/HTR RR | Обігрів задніх сидінь
S/HTR-MAIN Обігрів сидінь
S-HORN Сирена / протиугінна система
SPARE | Запасний
ST | Система запуску
STRG HTR Обігрів рульового колеса
STRG LOCK-IG2 | Блокування рульового керування
WIPER | Склоочисники

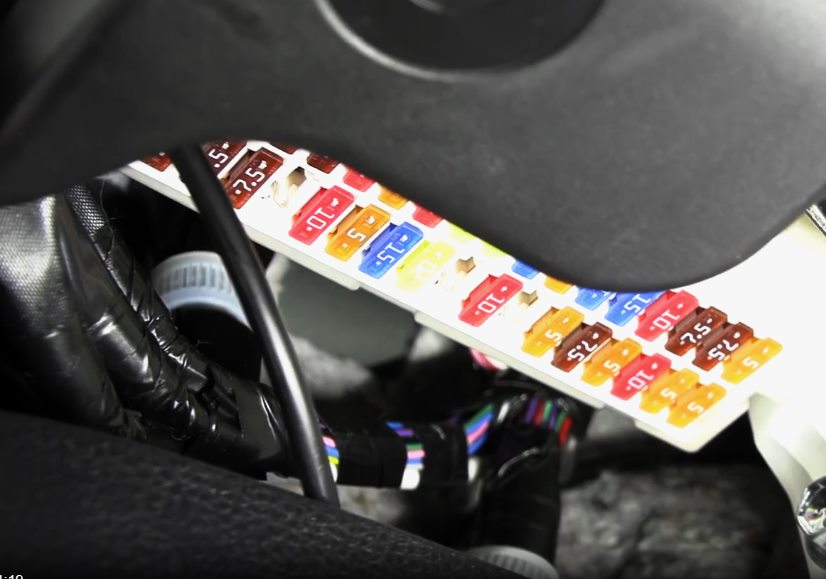

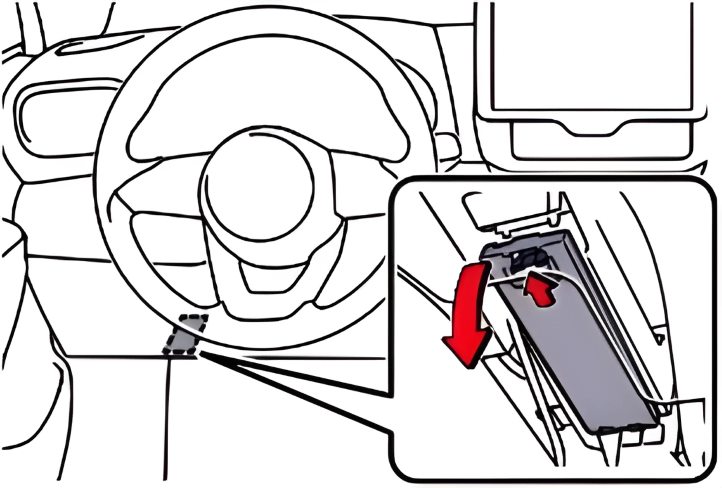

У салоні

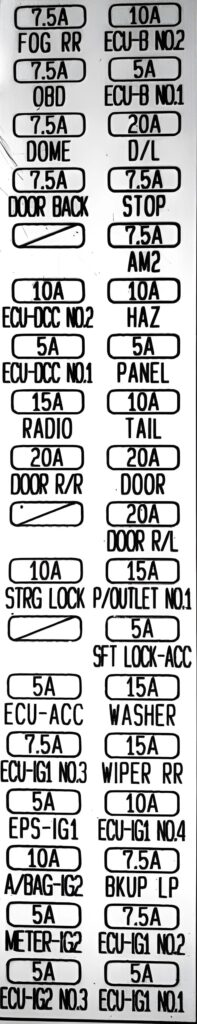

| Ім’я | Струм, А | Опис |
| FOG RR | 7,5 | Задні протитуманні фари |
| OBD | 7,5 | Бортова діагностика |
| DOME | 7,5 | Внутрішнє освітлення та підсвічування |
| ECU-DCC | 10/5 | Блок керування двигуном |
| RADIO | 15 | Радіо та аудіосистема |
| DOOR R/R | 20 | Задні праві двері |
| STRG LOCK | 10 | Блокування рульового керування |
| ECU-ACC | 5 | Блок керування двигуном |
| ECU-IG1 | 7,5 | Блок керування двигуном |
| EPS-IG1 | 5 | Електричний підсилювач рульового керування |
| A/BAG-IG2 | 10 | Подушка безпеки |
| METER-IG2 | 5 | Панель приладів |
| ECU-IG2 | 5 | Блок керування двигуном |
| ECU-B | 10/5 | Блок керування двигуном |
| D/L | 20 | Система блокування дверей |
| STOP | 7,5 | Стоп сигнали |
| AM2 | 7,5 | Система запуску |
| HAZ | 10 | Аварійна сигналізація |
| PANEL | 5 | Панель приладів |
| TAIL | 10 | Габаритні вогні, підсвічування приладів та номерного знака |
| DOOR | 20 | Двері |
| DOOR R/L | 20 | Задні ліві двері |
| P/OUTLET 1 | 15 | Розетка додаткового живлення ( запобіжник прикурювача Тойота Королла ) |
| SFT LOCK – ACC | 5 | Блокування селектора коробки передач |
| WASHER | 15 | Омивач |
| WIPER | 15 | Очищувач |
| BKUP LP | 7,5 | Лампи заднього ходу, аудіо система, монітор, навігація |
