Підключення:

1. ECU, ABS/EBS причепа ( 5А )

2. Клапани причепа (30А)

3. РТ01, РТ02 (5А)

4. Регулювання дзеркал, сигнал зад. ходу ( 2А )

5. Тахограф (5А)

6. Лівий склопідйомник ( 20А )

7. Очищувачі фар ( 10А )

8. Прикурювач ( 10А )

9. interactor 200/communicator 100/круїз-контроль ( 5А )

10. ACC/MCC, внутрішнє освітлення ( 5А )

11. Блокування диференціалів, ABS 6-канальне ( 10А )

12. Попереднє підігрів палива ( 5А )

13. Механізм підйому додаткового мосту ( 10А )

14. Надувна подушка безпеки (5А)

15. Правий склопідйомник ( 20А )

16. Електронний механізм перекидання кабіни ( 10А )

17. Кузов (20А)

18. Замок ременя безпеки, запобіжний перемикач ADR ( 5А )

19. Координатор (20А)

20. EDC (20A)

21. Замок запалювання ( 10А )

22. EDC (20A)

23. Стоп-сигнали ( 10А )

24. ABS/EBS (20А)

25. ELC (10А)

26. Вентилятор кабіни ( 20А )

27. CT/CTR (5А)

28. Вентиляційний люк у даху кабіни ( 20А )

29. Приладовий щиток, тахограф (10А)

30. Кузов (30А)

31. ECU AWD, внутрішнє освітлення ( 10А )

32. Діагностичний роз’єм K1 ( 10A )

33. Проблисковий маячок ( 10А )

34. Перетворювач напруги 24/12V ( 20А )

35. Причіп ( 10А )

36. OPC/GA Allison ( 20A )

37. Центральне блокування ( 10А )

38. Додатковий обігрівач ( 20А )

39. Ліхтар заднього ходу ( 10А )

40. Електрична розетка 24V ( 20A )

41. APS ECU, підготовка FMS ( 10А )

42. Електронна система нахилу кабіни ( 30А )

43. Холодильник, Interactor 200/Communicator 100 ( 10A )

44. Підсилювач (10А)

45. Обігрів дзеркала заднього виду, ACL ( 10А )

46. ​​Обігрів сидіння, попередження ( 10А )

47. Осушувач повітря, підігрівач паливного фільтра ( 10А )

48. Кузов ( 10А )

49. Не використовується

50. Жовта та зелена шина попередження ( 5А )

51. Не виповнюється

52. Тривога (2А)

53. Попередження про відкритий люк даху ( 2А )

54. Лівий габарит тягача ( 10А )

55. Правий габарит тягача ( 10А )

56. Фонове підсвічування, регулювання рівня фар ( 5А )

57. Кузов ( 20А )

58. Лівий габарит причепа (10А)

59. Правий габарит причепа ( 10А )

60. Не використовується

61. Кузов (2А)

62. Перетворювач напруги 24/12V ( 2A )

63. Не використовується

64. Подача електричного живлення ( 5А )

65. Турбокомпресор із змінною геометрією ( 20А )

66. Живлення, блок керування TPM ( 10А )

67. Кухонний модуль, система підйому кабіни ( 30А )

68. Подача електричного живлення ( 10А )

69. Блокування осі причепа (20А)

70. Не використовується

71. Підігрівач палива, система палив. охолоджувача ( 20А )

72. Електричний привід дросельної заслінки ( 10А )

73. Підігрівач палива, система палив. охолоджувача ( 20А )

74. Очищення фар ( 20А )

75. Не використовується

76. Не використовується

77. Не використовується

78. Не використовується

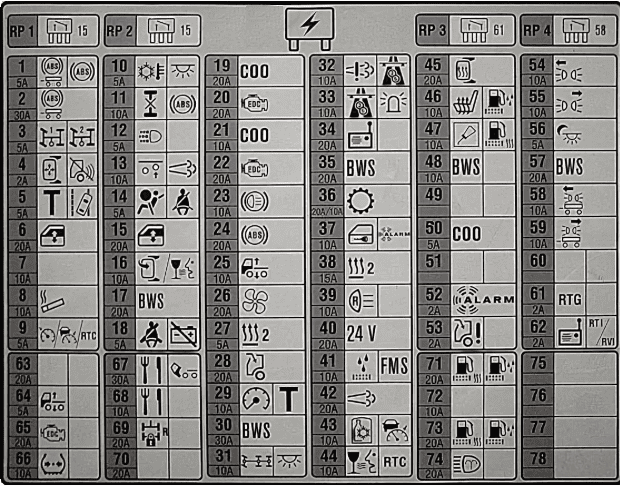

Запобіжники та реле Scania R450. Схема запобіжників Scania R450.
