Mercedes-Benz Actros MP4 представляє 4 покоління модельного ряду Actros, який вироблявся в 2013, 2014, 2015, 2016, 2017, 2018 році. У цьому пості ми покажемо опис запобіжників і реле Мерседес Актрос мп4 зі схемою блоку і місцем його розташування. Відзначимо запобіжник прикурювача.
Блок запобіжників та реле Mercedes-Benz Actros MP4

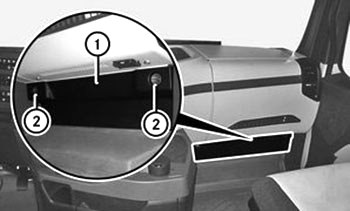

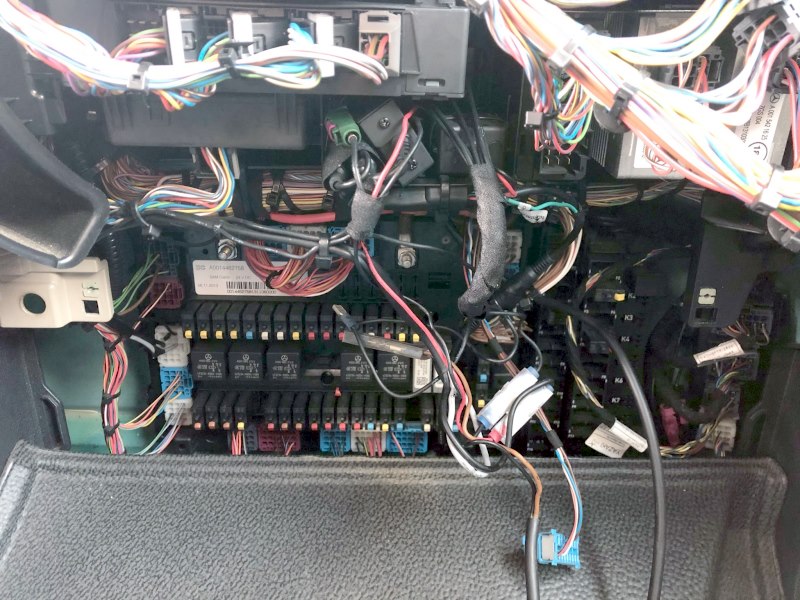

Основний блок запобіжників та реле знаходиться у салоні, в нижній частині панелі приладів з боку пасажира.

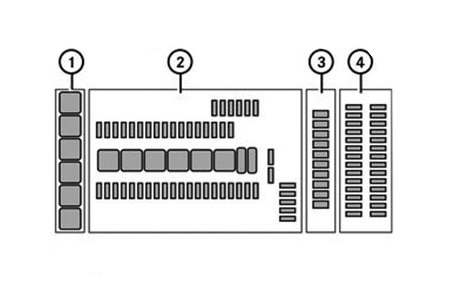

Опис
- Реле модуля A32
- Запобіжники, реле та діоди в головному модулі (GM)
- Реле модуля A31.
- Запобіжники модулів A1 та A2.
Реле модуля A32
- K1 – Система обігріву вітрового скла
- K2 – Система обігріву вітрового скла
- K3 — Додаткова фара – затискач 56a
- K4 – Резервний
- K5 – Резервний
- K6 – Резервний

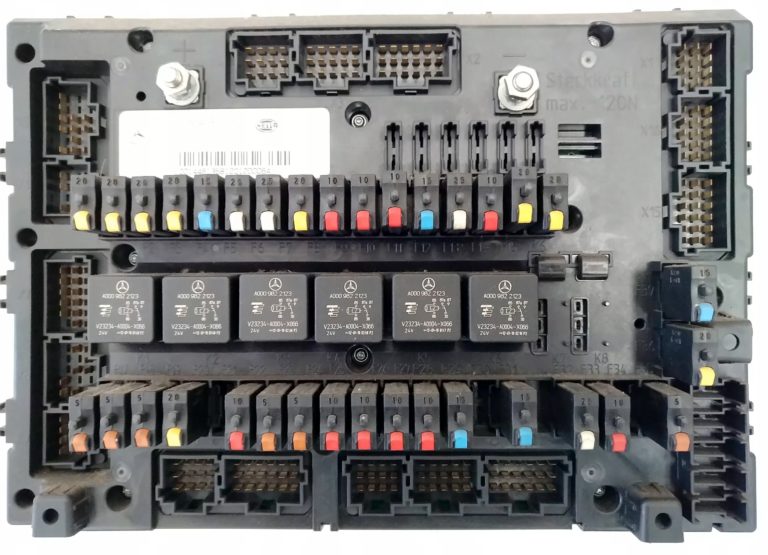

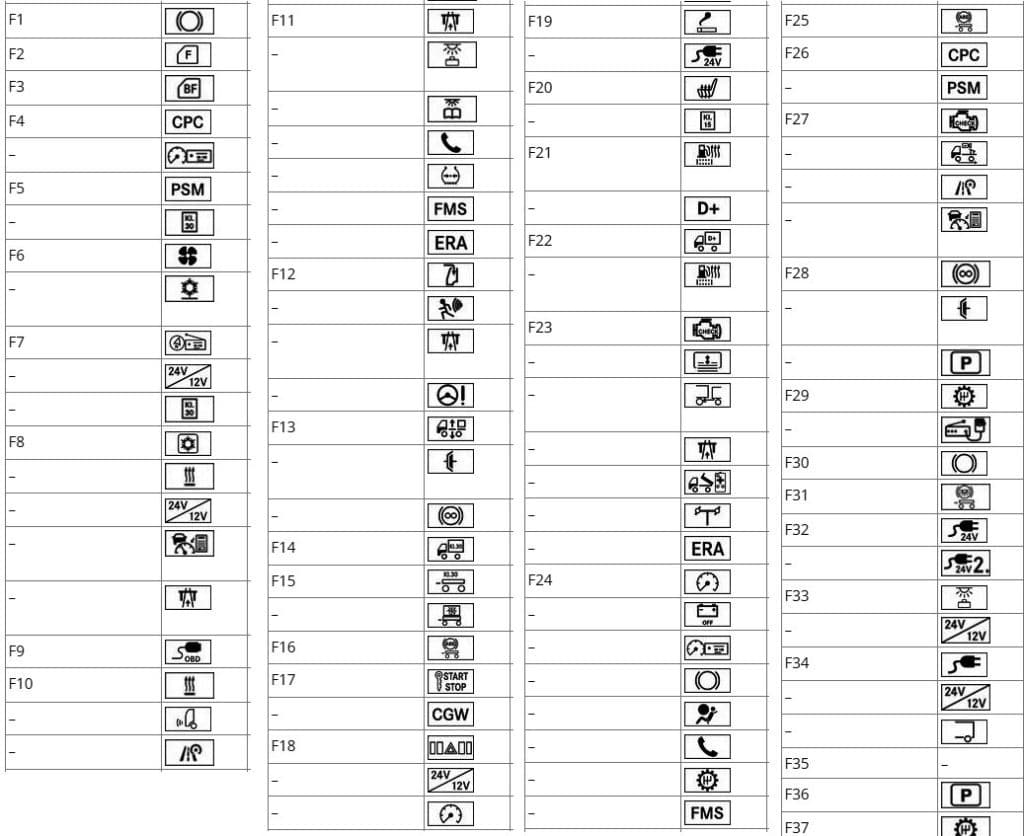

Головний модуль (GM)
SCA

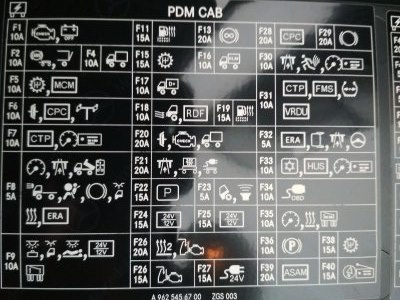

Запобіжники Mercedes-Benz Actros MP4
| F2 | 20A Блок керування дверима водія |
| F3 | 20A Блок керування дверима переднього пасажира |
| F4 | 20A Система регулювання режиму руху |
| – | 20A Тахограф ‒ затискач 30 |
| F5 | 15A Програмований спец модуль |
| – | 15A Розподільник затискач 30 |
| F6 | 25A Вентилятор |
| – | 25A Електрична система кондиціювання повітря незалежної дії |
| F7 | 25A Радіоприймач/навігаційна система |
| – | 25A Трансформатор напруги 12 В |
| – | 25A Розподільник затискач 30 |
| F8 | 20A Холодильний бокс |
| – | 20A Система додаткового опалення |
| – | 20A Трансформатор напруги 12 В |
| – | 20A Блок управління системою адаптивного прогнозування ходових параметрів – затискач 30 |
| – | 20A LSVA (збори за перевезення важких вантажів залежно від вантажопідйомності автомобіля) |
| F9 | 10A Роз’єм діагностування |
| F10 | 10A Система опалення |
| – | 10A Датчик дистанції |
| – | 10A Допоміжна система водія – затискач 30 |
| F11 | 10A Система Toll Collect |
| – | 10A Плафони освітлення додаткового відсіку в задній стінці |
| – | 10A Лампа для читання |
| – | 10A Телефон |
| – | 10A Система контролю тиску повітря в шинах |
| – | 10A Система керування автопарком – затискач 30 |
| – | 10A ЕРА-ГЛОНАСС |
| F12 | 15A Зсувний верхній люк |
| – | 15A Система EDW (протиугінна сигналізаційна система) |
| – | 15A LSVA (збори за перевезення важких вантажів залежно від вантажопідйомності автомобіля) |
| – | 15A Датчик кута повороту рульового колеса |
| F13 | 25A Система регулювання дорожнього просвіту |
| – | 25A Гідравлічне зчеплення (турбомуфта гальма-сповільнювача) |
| – | 25A Гальмо-сповільнювач |
| F14 | 10A Виробник кузова – затискач 30 |
| F15 | 20A Причіп |
| – | 20A Трансформатор напруги причепа – затискач 30 |
| F16 | 20A Система ABS причепа – затискач 30 |
| F17 | 5A Замок запалювання |
| – | 5A Центральний міжмережевий шлюз |
| F18 | 5A Модульна панель перемикачів |
| – | 5A Трансформатор напруги з віддаленим виходом |
| – | 5A Комбінація приладів – затискач 30 |
| F19 | 6A Прикурювач |
| – | 15A Гніздо живлення – затискач 15 |
| F20 | 20A Система обігріву сидінь |
| – | 20A Розподільник затискач 15 |
| F21 | 15A Система підігріву фільтра попереднього очищення палива з водовідділювачем |
| – | 15A Розподільник – затискач D+ |
| F22 | 10A Виробник кузова – затискач D+ |
| – | 10A Система підігріву фільтра попереднього очищення палива з водовідділювачем |
| F23 | 5A Система нейтралізації ОГ BlueTec® |
| – | 5A Сонцезахисна шторка |
| – | 5A Тягово-зчіпний пристрій (система зниженого монтажу тягово-зчіпного пристрою) |
| – | 5A Система Toll Collect |
| – | 5A Монтажне гніздо для дообладнання фірми MEILLER |
| – | 5A Додатковий гідравлічний привід (HAD) – затискач 15 |
| – | 5A ЕРА-ГЛОНАСС |
| F24 | 5A Комбінація приладів |
| – | 5A Роз’єднувач акумулятора |
| – | 5A Тахограф |
| – | 5A Тормозна система |
| – | 5A Подушка безпеки |
| – | 5A Телефон |
| – | 5A Система керування коробкою передач |
| – | 5A Система керування автопарком |
| – | 5A Додаткова фара |
| F25 | 10A Система ABS причепа |
| F26 | 10A Система регулювання режиму руху |
| – | 10A Спецмодуль, що налаштовується – затискач 15 |
| F27 | 10A Керування роботою двигуна – затискач 15 |
| – | 10A Відеокамера заднього ходу |
| – | 10A Допоміжна система водія |
| – | 10A Блок управління системою адаптивного прогнозування ходових параметрів – затискач15 |
| F28 | 10A Гальмо-сповільнювач |
| – | 10A Гідравлічне зчеплення (турбомуфта гальма-сповільнювача) |
| – | 10A Електронний блок підготовки повітря – затискач 15 |
| F29 | 15A Система керування коробкою передач – затискач 30.1 |
| – | 15A Радіостанція службового радіозв’язку CB |
| F30 | 20A Тормозна система – затискач 30.2 |
| F31 | 15A Ліхтар сигналу гальмування причепа |
| F32 | 25A Гнізда електроживлення на 24В |
| – | 25A Додаткове гніздо електроживлення на 24В |
| F33 | 10A Плафони освітлення додаткового відсіку на даху |
| – | 10A Трансформатор напруги з віддаленим виходом |
| F34 | 25A Гніздо електроживлення великої потужності на 24В |
| – | 25A Трансформатор напруги 12 В |
| – | 15A Електро обладнання кузова іншого виробника |
| F35 | Резервний |
| F36 | 20A Електронний блок підготовки повітря – затискач 30 |
| F37 | 15A Система керування коробкою передач – затискач 30.2 |
Реле
- K1 – Посилення – затискач 15
- K2 — Посилення – затискач D+
- K3 – Посилення – затискач 15
- K4 – Масляне охолодження коробки передач
- K5 – Посилення – затискач 15
- K6 — Ліхтар сигналу гальмування причепа
- K7 – Бістабільне реле
- K8 – Бістабільне реле
- K9 – Резервний
SSAM

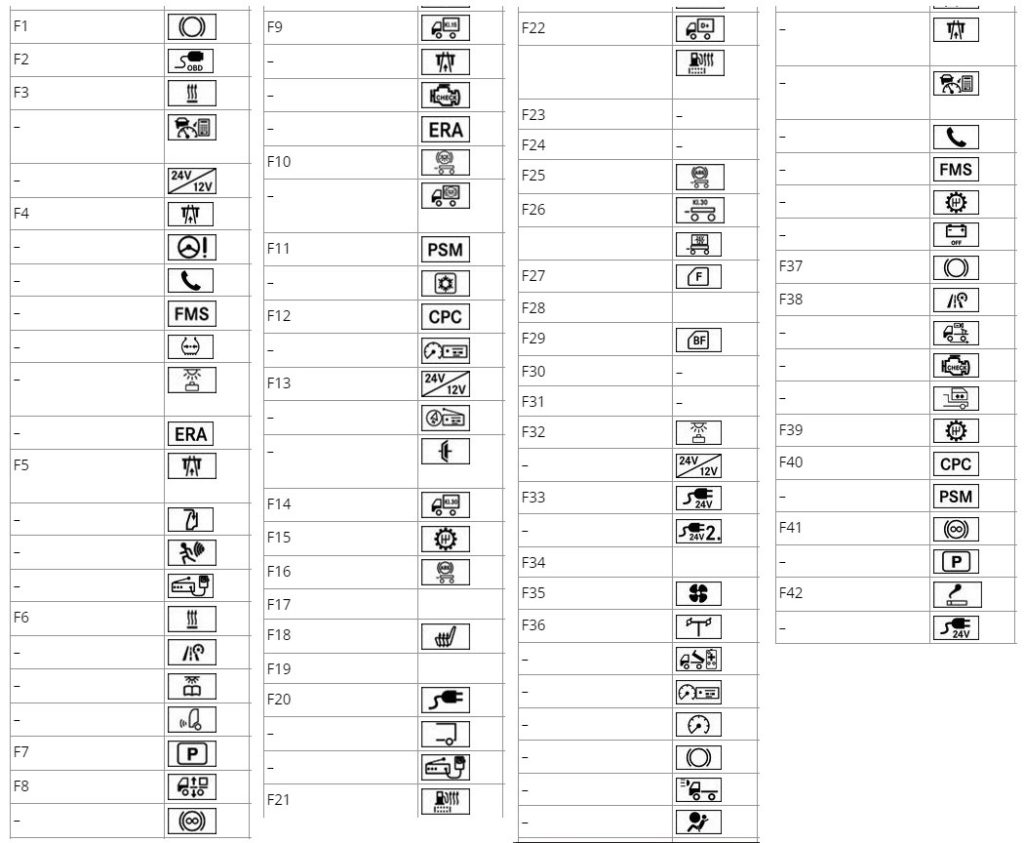

Запобіжники Mercedes-Benz Actros MP4
| F1 | 20A Тормозна система – затискач 30.1 |
| F2 | 10A Роз’єм діагностування |
| F3 | 15A Система додаткового опалення |
| – | 15A Блок управління системою адаптивного прогнозування ходових параметрів |
| – | 15A Трансформатор напруги 12 В |
| F4 | 10A Система Toll Collect |
| – | 10A Датчик кута повороту рульового колеса |
| – | 10A Телефон |
| – | 10A Система керування автопарком |
| – | 10A Система контролю тиску повітря в шинах |
| – | 10A Плафони освітлення додаткового відсіку в задній частині автомобіля – затискач 30 |
| – | 10A ЕРА-ГЛОНАСС |
| F5 | 15A LSVA (збори за перевезення важких вантажів залежно від вантажопідйомності автомобіля) |
| – | 15A Зсувний верхній люк |
| – | 15A Система EDW (протиугінна сигналізаційна система) |
| – | 15A Радіостанція службового радіозв’язку CB |
| F6 | 10A Система опалення |
| – | 10A Допоміжна система водія |
| – | 10A Лампа для читання – затискач 30 |
| – | 10A Датчик дистанції |
| F7 | 20A Електронний блок підготовки повітря – затискач 30 |
| F8 | 25A Система регулювання дорожнього просвіту |
| – | 25A Гальмо-сповільнювач |
| F9 | 10A Виробник кузова – затискач 15 |
| – | 10A Система Toll Collect |
| – | 10A Система нейтралізації ОГ BlueTec® |
| – | 10A ЕРА-ГЛОНАСС |
| F10 | 20A Ліхтар сигналу гальмування причепа |
| – | 20A Встановлений виробником кузова ліхтар сигналу гальмування |
| F11 | 20A Програмований спецмодуль |
| – | 20A Холодильний бокс – затискач 30 |
| F12 | 20A Система регулювання режиму руху |
| – | 20A Тахограф ‒ затискач 30 |
| F13 | 25A Трансформатор напруги 12 В |
| – | 25A Радіоприймач/ навігаційна система – затискач 30 |
| – | 25A Гідравлічне зчеплення (турбомуфта гальма-сповільнювача) |
| F14 | 10A Виробник кузова – зажим30 |
| F15 | 15A Система керування коробкою передач – затискач 30.1 |
| F16 | 10A Система ABS причепа |
| F17 | Резервний |
| F18 | 15A Система обігріву сидінь |
| F19 | Резервний |
| F20 | 25A Гніздо електроживлення великої потужності на 24В |
| – | 15A Електро обладнання кузова іншого виробника |
| – | 15A Радіостанція службового радіозв’язку CB |
| F21 | 15A Система підігріву фільтра попереднього очищення палива з водовідділювачем |
| – | 15A Розподільник – затискач D+ |
| F22 | 10A Виробник кузова – затискач D+ |
| 10A Система підігріву фільтра попереднього очищення палива з водовідділювачем | |
| F23 | Резервний |
| F24 | Резервний |
| F25 | 20A Система ABS причепа |
| F26 | 20A Причіп |
| 20A Трансформатор напруги причепа – затискач 30 | |
| F27 | 20A Блок керування дверима водія |
| F28 | Резервний |
| F29 | 20A Блок керування дверима переднього пасажира |
| F30 | Резервний |
| F31 | Резервний |
| F32 | 10A Плафони освітлення додаткового відсіку на даху |
| – | Трансформатор напруги з віддаленим виходом |
| F33 | 25A Гнізда електроживлення на 24В |
| – | 25A Додаткове гніздо електроживлення на 24В |
| F34 | Резервний |
| F35 | 25A Вентилятор |
| F36 | 5A Додатковий гідравлічний привід (HAD) |
| – | 5A Монтажне гніздо для дообладнання фірми MEILLER |
| – | 5A Тахограф |
| – | 5A Комбінація приладів |
| – | 5A Тормозна система |
| – | 5A Додаткова фара |
| – | 5A Подушка безпеки |
| – | 5A LSVA (збори за перевезення важких вантажів залежно від вантажопідйомності автомобіля) |
| – | 5A Блок управління системою адаптивного прогнозування ходових параметрів |
| – | 5A Телефон |
| – | 5A Система керування автопарком |
| – | 5A Система керування коробкою передач |
| – | 5A Роз’єднувач акумулятора – затискач 15 |
| F37 | 20A Тормозна система – затискач 30.2 |
| F38 | 10A Допоміжна система водія |
| – | 10A Відеокамера заднього ходу |
| – | 10A Керування роботою двигуна – затискач 15 |
| – | 10A Змінний кузов – затискач 15 |
| F39 | 15A Система керування коробкою передач – затискач 30.2 |
| F40 | 10A Система регулювання режиму руху |
| – | 10A Спецмодуль, що налаштовується – затискач 15 |
| F41 | 10A Гальмо-сповільнювач |
| – | 10A Електронний блок підготовки повітря – затискач 15 |
| F42 | 5A Прикурювач |
| – | 15A Гніздо електроживлення |
Реле Mercedes-Benz Actros MP4
- K1 – Резервний
- K2 — Посилення – затискач D+
- K3 – Масляне охолодження коробки передач
- K4 – Посилення – затискач 15
- K5 – Посилення – затискач 15
- K6 — Ліхтар сигналу гальмування причепа
- K7 – Посилення-затискач 15
- K8 – Бістабільне реле
- K9 – Бістабільне реле

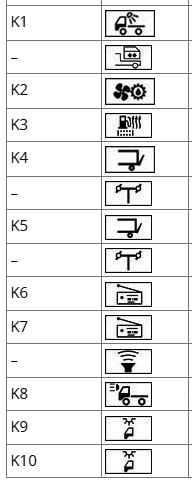

Реле модуля A31
Схема
Розшифровка Mercedes-Benz Actros MP4
| K1 | Робоча фара |
| – | Змінний кузов |
| K2 | Масляне охолодження роздавальної коробки |
| K3 | Система підігріву фільтра попереднього очищення палива з водовідділювачем |
| K4 | Вантажопідйомний борт |
| – | Вимкнення додаткового гідравлічного приводу (HAD) |
| K5 | Вантажопідйомний борт |
| – | Вимкнення додаткового гідравлічного приводу (HAD) |
| K6 | Радіоприймач на 12В – затискач 58 |
| K7 | Радіоприймач на 12В – затискач 15R |
| – | Сабвуфер |
| K8 | Додаткова фара – затискач 58 |
| K9 | Внутрішнє освітлення за низького даху |
| K10 | Внутрішнє освітлення за низького даху |

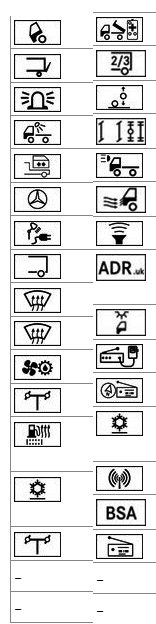

Модулі A1 та А2
Схема
Призначення
| A1 | |
| F1 | 5A Насос механізму перекидання кабіни |
| F2 | 10A Вантажопідйомний борт |
| F3 | 10A Проблисковий маячок |
| F4 | 10A Робоча фара |
| – | 10A Змінний кузов |
| F5 | 10A Трикутна зірка «Мерседес-Бенц» з підсвічуванням |
| – | 10A Гніздо електроживлення переносної лампи |
| F6 | 15A Електро обладнання кузова іншого виробника |
| F7 | 25A Система обігріву вітрового скла |
| F8 | 25A Система обігріву вітрового скла |
| F9 | 10A Масляне охолодження роздавальної коробки |
| – | 10A Додатковий гідравлічний привід (HAD) |
| F10 | 15A Система підігріву фільтра попереднього очищення палива з водовідділювачем |
| F11 | 20A Електрична система кондиціювання повітря незалежної дії |
| F12 | 15A Додатковий гідравлічний привід (HAD) |
| F13 | Резервний |
| F14 | Резервний |
| A2 | |
| F1 | 10A Монтажне гніздо для дообладнання фірми MEILLER |
| F2 | 20A Електро обладнання кузова іншого виробника 2 та 3 |
| – | 20A Перемикач додаткового моста кузова |
| F3 | 10A Керований додатковий міст |
| F4 | 15A Додаткова фара |
| F5 | 10A Система регулювання подачі повітря |
| F6 | 10A Сабвуфер |
| F7 | 5A Оснащення відповідно до правил з перевезення небезпечних вантажів автошляхами, для Англії |
| F8 | 5A Внутрішнє освітлення при низькому даху |
| F9 | 5A Радіостанція службового радіозв’язку CB |
| F10 | 15A Радіоприймач/навігаційна система |
| F11 | 5A Електрична система кондиціювання повітря незалежної дії |
| – | 5A Антенний підсилювач |
| – | 5A Помічник проходження поворотів |
| F12 | 10A Радіоприймач на 12В |
| F13 | Резервний |
| F14 | Резервний |
Перевірка запобіжників Mercedes-Benz Actros MP4
Деякі запобіжники мають не звичайний зовнішній вигляд, який ви звикли бачити в автомобілях, проте їхній функціонал — такий самий. Умовно, всіх їх можна поділити на плавкі та автоматичні.
Перевірка плавкого запобіжника
- Вийміть запобіжник із модуля за допомогою пасатижів та здійсніть його візуальний контроль.
- Якщо плавкий дріт запобіжника перегорів, замініть несправний запобіжник резервним запобіжником.
- Увімкніть споживачі електроенергії та перевірте їхню працездатність. При повторному перегоранні плавкого запобіжника зверніться до спеціалізованої майстерні з кваліфікованим персоналом для перевірки електроустаткування.
Перевірка автоматичного запобіжника
При спрацьовуванні автоматичного запобіжника штифт (4) зміщується у положення вимкнення (2).
- Вийміть автоматичний запобіжник із модуля.
- Натисніть на штифт (4) у положення увімкнення (1).
- Натисніть на розчіплювач (3).
— Якщо штифт (4) переміщується в положення вимкнення (2), автоматичний запобіжник у порядку.
— Якщо штифт (4) не зміщується в положення вимкнення (2), автоматичний запобіжник вимагає заміни. - Натисніть на штифт (4) у положення увімкнення (1) і знову вставте автоматичний запобіжник.
- Увімкніть споживачі електроенергії та перевірте їхню працездатність. При повторному спрацюванні автоматичного запобіжника зверніться до спеціалізованої майстерні з кваліфікованим персоналом для перевірки електроустаткування.
Запобіжники та реле Mercedes-Benz Actros MP4. Схема запобіжників Mercedes-Benz Actros MP4.
