Серія вантажівок Scania 3-го покоління випускалася в 1987, 1988, 1989, 1990, 1991, 1992, 1993 та 1994 роках. Залежно від регіону поставки, Scania 3 постачалася як з кабіною над кузовом, так і з підйомною кузовом. У цій публікації наведено опис запобіжників та реле Scania 3 із блок-схемами та їх розташуванням. Виділимо запобіжник, що відповідає за прикурювач.

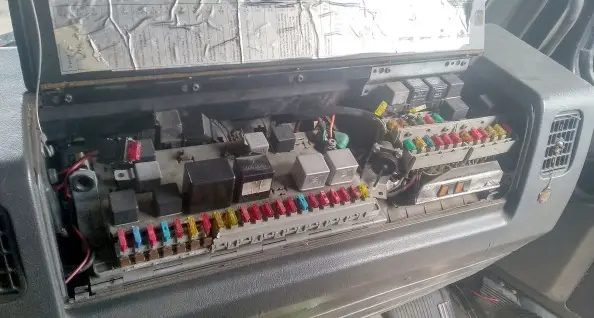

Головні блоки запобіжників і реле розташовані в салоні автомобіля, з правого боку панелі приладів, з боку пасажира, за захисною кришкою. Схему струму можна надрукувати на звороті.

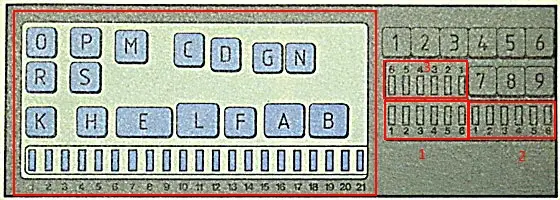

Основний блок Scania 3
| 1 | 10A Ближнє світло, праве |
| 2 | 10A Ближнє світло, ліва сторона |
| 3 | 10A Дальнє світло, ліва сторона, фара |
| 4 | 10A дальнє світло праве |
| 5 | 10A підсвічування приладів |
| 6 | 20A задні протитуманні фари, підсвічування номерного знака, робоче освітлення |
| 7 | 20A габаритний ліхтар, правий |
| 8 | 10A Очищувач та омивач фар |
| 9 | 20A габаритне світло, ліве, габаритне світло |
| 10 | 10A Склоочисники та омивачі лобового скла |
| 11 | 10A Автоматичне гальмо на схилі, стоп-сигнали |
| 12 | Лампочки 10A для блоків керування та дисплеїв |
| 13 | Датчик зовнішньої температури 10A, лічильник пробігу, ретардер, контрольні лампи, байпасний клапан інтеркулера, система охолодження трансмісійної оливи |
| 14 | 10A Покажчик повороту, обмежувач навантаження на вісь |
| 15 | 20A задні ліхтарі, клаксон дальнього світла |
| 16 | Коробка передач 10А |
| 17 | 10A Ручне гальмо для спуску, пневматична підвіска, обмежувач білого диму, підйомник задньої осі, додатковий підігрів, блокування диференціала |
| 18 | Освітлення салону 10A, проблисковий маячок, код пам’яті/радіо, центральний замок, додатковий опалювач, освітлення сходинки |
| 19 | Прикурювач 10A , годинник, тахограф, діагностика, лічильник пробігу, портативна розетка для лампи |
| 20 | 10А радіо |
| 21 | 20A гудок, вентилятор, кондиціонер |
Прикурювач Scania 3 керується запобіжником № 19 на 10А.
Реле Scania 3
| А | Блок живлення, положення ключа запалювання |
| B | Електроживлення, габаритні вогні |
| C | Резерв |
| D | Резерв |
| Е | Періодична робота склоочисників |
| F | Звуковий сигнал низького тиску гальм |
| G | двигун вентилятора |
| H | задні ліхтарі |
| К | Задні протитуманні фари |
| L | Рівень охолоджувальної рідини |
| М | Обмежувач білого диму |
| N | Блокування стартера |
| О | Резерв |
| P | радіо |
| R | Енергетична шина 61, зарядка від генератора |
| S | кондиціонер |
Додаткові блоки Scania 3
Блок 1
- 20А опалення на парковці, дальнє світло
- 20A охолодження трансмісії, додатковий обігрів
- 10A запалювання пальника, допоміжний привід, автоматична коробка передач
- Протитуманні фари 10A
- Протитуманна фара 20A
- Резерв
Блок 2
- Осушувач повітря 20A, електричний підігрів сидінь та дзеркал
- 10A попереджувальні сигнали, підігрів акумулятора, підігрів палива
- 10A EDC
- 20A EDC
- 20A підйомник дзеркала, регулювання дзеркала
- 10A CAG – аварійний вимикач, обмежувач швидкості
Блок 3
У старій версії Wabco “B” Bosch “Diagnos” Bosch “Gamma” тут є запобіжники ABS, в новішій Bosch “Gamma” Wabco “C”:
- Напруга живлення 30 А клапана керування причепом
- Блок керування напругою живлення 5A, причіп
- Резерв
- 10A аварійна сигналізація, автомобіль
- Напруга живлення блоку керування 5А
- Напруга живлення реле 20A R7, R10
Реле Scania 3
- Реле охолодження коробки передач (реле R5)
- Електронне керування двигуном (EDC R34)
- EDC, діодний блок (D18)
- EDC+CAG (R43)
- Реле звукового сигналу ADR (R41)
- Реле сповільнювача (R78)
- Окремі стоп-сигнали причепа (R33)
- Реле дальнього світла (R6)
- Реле протитуманних фар (R15)
Запобіжники та реле Scania 3.Схема запобіжників Scania 3.
