Renault Magnum – магістральний сідельний тягач, що вироблявся в чотирьох поколіннях з 1990 по 2014 рік з різними обсягами двигуна. Найбільшу популярність набули двигуни рено магнум dxi з потужністю 440, 460 і 480 л. с. У цій публікації ми покажемо опис запобіжників та реле Рено Магнум зі схемами блоків та місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Виконання блоків та призначення елементів у них залежить від року випуску, покоління та двигуна. Звіряйте призначення зі своїм описом на звороті захисної кришки або іншою технічною документацією.
Блок запобіжників та реле Renault Magnum
Основний блок запобіжників та реле знаходиться у верхній частині панелі приладів з боку пасажира за захисною кришкою.

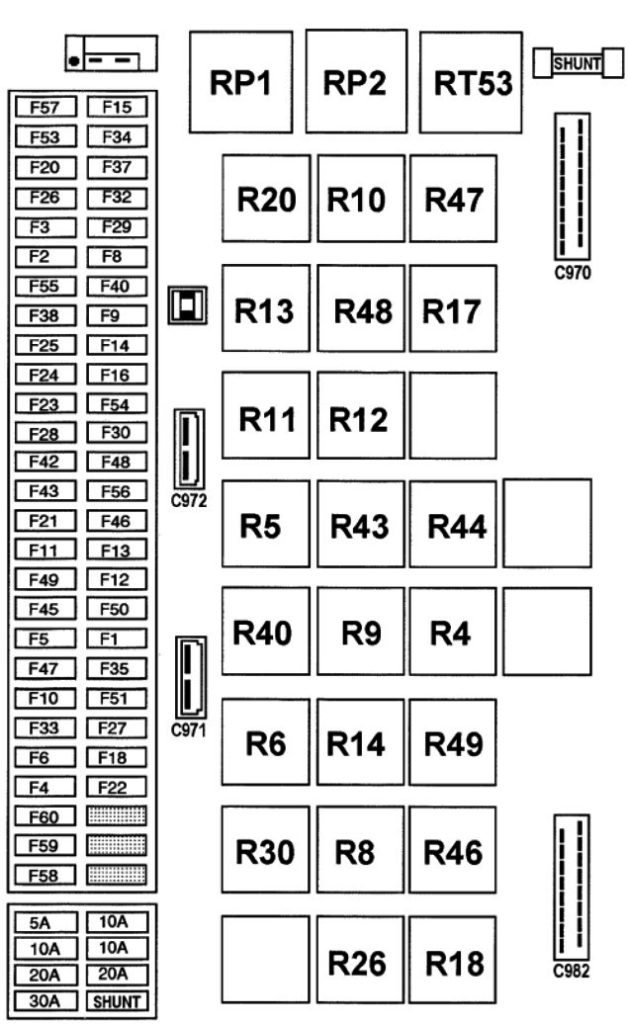

Варіант 1

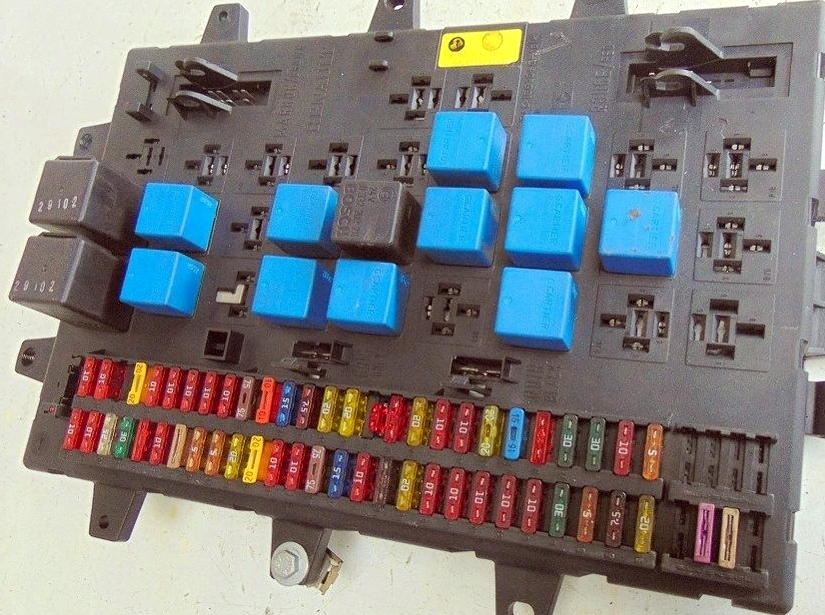

Фото – приклад
Опис запобіжників
| Штепсельна розетка на причіп 7-контактна «ABS/EBS» | F1 |
| Живлення контрольних ламп «СЕРВІС» та «НЕБЕЗПЕЧНО» | F1 |
| блок управління «ABS/ASR» | F1 |
| запобіжник електроклапанів «ABS/ASR» (Передн. прав / Задн. лев.) | F1 |
| запобіжник електроклапанів «ABS/ASR» (Передн. лев/Задн. прав.) | F1 |
| запобіжник аварійного захисту АБС | F1 |
| запобіжник вузла відключення електричного сповільнювача | F1 |
| Ліхтарі стоянки праві | F2 |
| Габаритні ліхтарі праві | F2 |
| Ліхтарі ліхтарі | F3 |
| Габаритні ліхтарі ліві | F3 |
| Живлення ліхтарів стоянок причепа | F4 |
| Резервні +24 вольти (для освітлення) | F5 |
| Резервні +24 вольти (для освітлення) | F6 |
| Підсвічування приладів панелі приладів | F6 |
| Підсвічування вимикачів | F6 |
| Протитуманний ліхтар (або ліхтарі) | F8 |
| Протитуманні фари | F9 |
| Фара ближнього світла права | F10 |
| Фара ближнього світла ліва | F11 |
| Фара далекого світла ліва | F12 |
| Фара далекого світла права | F13 |
| Прожектори дальньої дії | F14 |
| Тактовий привід склоочисників | F15 |
| Протиугінний пристрій | F16 |
| Вимикач стоп-сигналу під педаллю гальма | F16 |
| Ліхтарі заднього ходу | F16 |
| Аварійний вимикач “TBV” (у модифікації RTMDR) | F16 |
| Ланцюг живлення сигналізаторів панелі приладів | F16 |
| підігрів дзеркал зовнішніх дзеркал заднього виду | F16 |
| Ланцюг повітряного кондиціонера | F18 |
| Двигун приводу вентиляційного люка у даху | F20 |
| Резервне харчування (після загального вимикача) | F21 |
| Автономний обігрівач «D1LCC» | F22 |
| Автономний обігрівач «D3LCC»(фен) | F22 |
| Автономний обігрівач «Thermo 90» (мокра) | F22 |
| Ланцюг повітряного кондиціонера | F22 |
| Контрольний пристрій вентиляції | F22 |
| запобіжник підсвічування підніжки | F23 |
| Плафон водія | F23 |
| Плафон спального місця | F23 |
| Плафон нижньої кушетки | F23 |
| Плафон верхньої кушетки | F23 |
| Переносна лампа для читання карт | F23 |
| Двигун склопідйомника пасажира | F24 |
| Годинник контрольного тахографа | F25 |
| Звуковий сигналізатор | F26 |
| Стоп-сигнал | F27 |
| блок управління «ABS/ASR» | F28 |
| Поворотне дзеркало заднього виду з дефростингом, ліве | F29 |
| Поворотне дзеркало заднього виду з дефростингом, праве | F29 |
| Управління орієнтацією зовнішнього дзеркала заднього виду (дзеркал) | F29 |
| Живлення додаткових елементів контрольного тахографа | F30 |
| Приводи регулювання прожекторів | F30 |
| запобіжник прикурювача | F30 |
| перетворювач на 12 вольт (ланцюг телезв’язку) рації | F30 |
| запобіжник магнітоли | F30 |
| Двигун приводу склоочисників | F32 |
| мотор склоомивачів | F32 |
| мотор омивачів фар | F32 |
| запобіжник розетки для діагностики | F33 |
| блок управління підвіски (6×2/6×4) | F33 |
| Переривник покажчика поворотів | F34 |
| Живлення пам’яті авто радіоприймача | F34 |
| Програмований вимикач (пульт) автономного обігрівача | F34 |
| Резервне харчування (після контакту замка стартера | F35 |
| блок управління «EBS» | F37 |
| Двигун скло підйомника водія | F38 |
| Резервне харчування (після загального вимикача) | F40 |
| Матричний дисплей | F42 |
| блок управління “TBV” | F42 |
| Робочий прожектор (тягача) | F43 |
| Підсвічування клапанів | F43 |
| Блок керування центральним замком | F45 |
| Електрична засувка ліва | F45 |
| Електрична засувка права | F45 |
| Вимикач підігріву двигуна | F46 |
| Реле часу системи централізованого мастила | F46 |
| Матричний дисплей | F46 |
| комп’ютер підвіски (4×2) | F47 |
| комп’ютер підвіски (6×2 / 6×4) | F47 |
| Блок дистанційного керування підвіскою | F47 |
| Датчик тиску подушок заднього моста (6×2) | F47 |
| Реле часу осі, що само встановлюється | F47 |
| комп’ютер «VMAC» | F48 |
| Електро клапани випускного гальма «J» | F49 |
| Холодильник | F50 |
| Обігріване сидіння водія | F51 |
| Обігріване сидіння пасажира | F51 |
| Знижувальний трансформатор (для розетки 12 вольт) | F51 |
| Розетка для SAE | F51 |
| Резервне харчування для відео | F53 |
| Електропривод передньої сонцезахисної шторки | F54 |
| Електропривод бічних сонцезахисних шторок | F54 |
| Резервне харчування (після контакту замка стартера) | F55 |
| Аварійний вимикач “TBV” (у модифікації RTMDR | F56 |
| блок управління “TBV” | F56 |
| блок управління «EBS» | F60 |
За прикурювач відповідає запобіжник F30.
Окремо, поза блоком, можуть встановлюватись запобіжники:
- Насоси перекидання кабіни – F84 40 А10
- Штепсельна розетка причепа 7-контактна «ABS/EBS» – F85 20 A3
Розшифровка реле
| Реле живлення після контакту | RP1 |
| Реле живлення після контакту | RP2 |
| Реле тиску олії | R4 |
| Реле ліхтарів стоянок | R5 |
| Реле додаткових елементів комфорту | R6 |
| Реле освітлення | R8 |
| Реле протитуманних фар | R9 |
| Реле протитуманних ліхтарів | R10 |
| Реле ближнього світла фар | R11 |
| Реле далекого світла фар | R12 |
| Реле прожекторів дальньої дії | R13 |
| Реле стоп-сигналів | R14 |
| Резервне реле | R17 |
| Реле відключення електро уповільнювача | R18 |
| Реле розморожування дзеркал заднього виду | R20 |
| Реле гальмівних накладок | R26 |
| Реле випускного гальма “J” | R30 |
| Резервне реле (під майбутні зв’язки) | R40 |
| Резервне реле (під майбутні зв’язки) | R43 |
| Реле живлення блоку керування «VMAC» | R44 |
| Реле компресора кондиціонера | R46 |
| Резервне реле | R47 |
| Резервне реле | R48 |
| Реле кондиціювання повітря | R49 |
| Реле тактування роботи омивачів фар | RT53 |
| Реле пускове | CE112 |
| Реле підігріву двигуна | CE20 |
| Реле електро клапанів «ABS/ASR» (Передн. лев./Задн. прав.) | R15 |
| Реле електро клапанів «ABS/ASR» (Передн. прав./Задн. лев.) | R16 |
| Реле аварійного захисту АБС | R19 |
| Реле аварійного відключення осі, що само встановлюється. | R21 |
| Реле зупинки двигуна (при перекиданні кабіні) | R23 |
| Реле перекидання кабіни | RP45 |

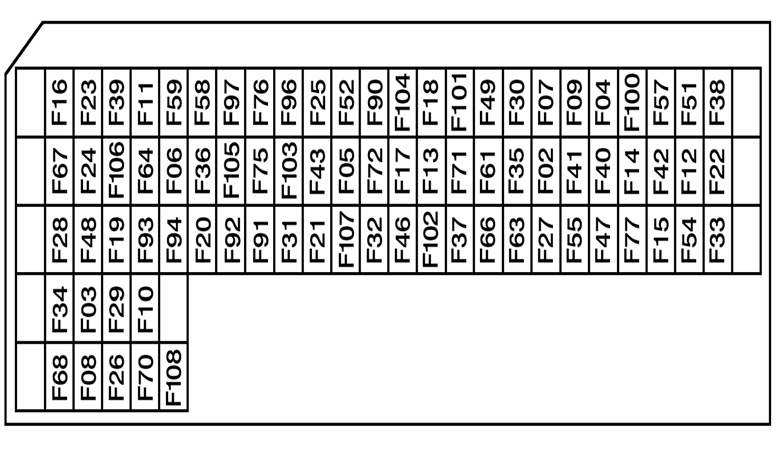

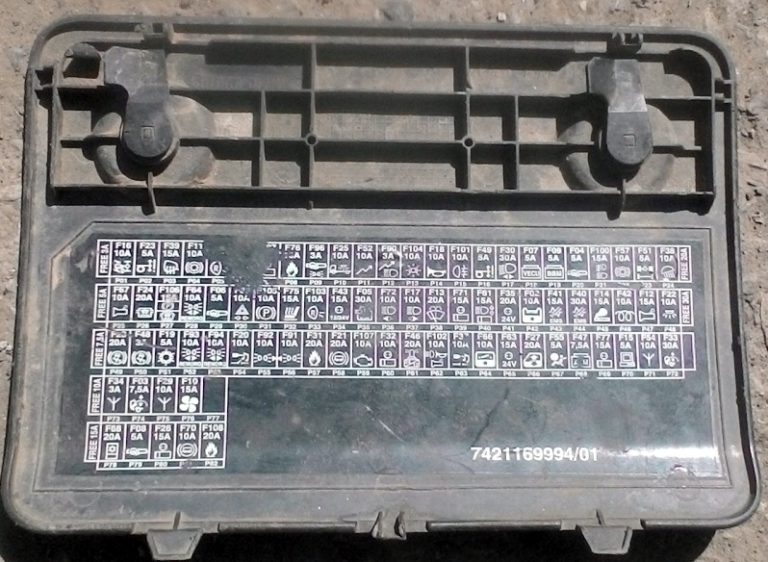

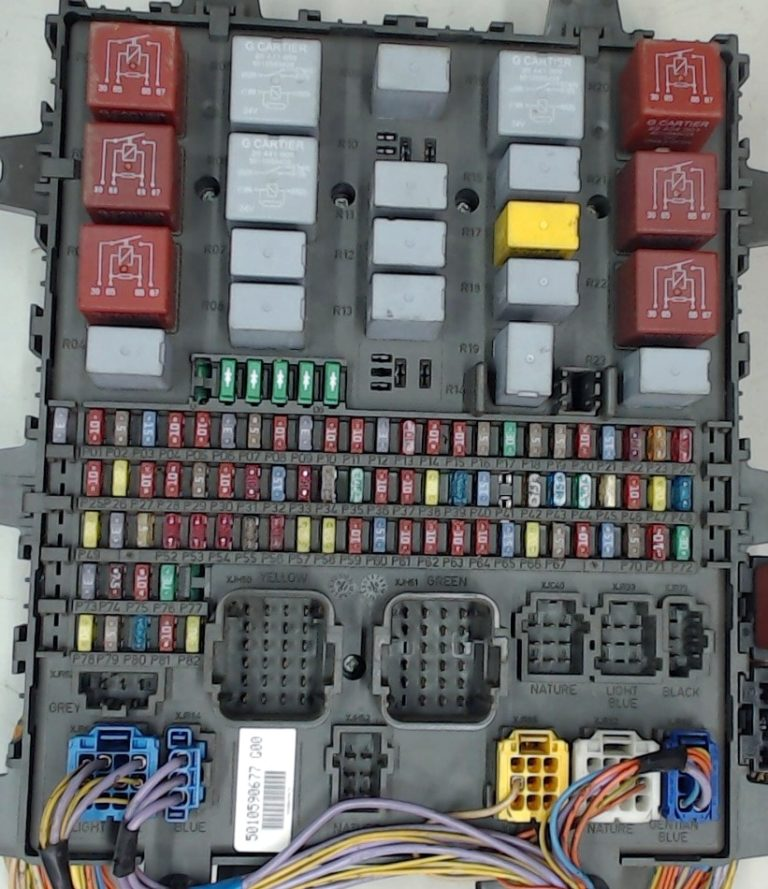

Варіант 2
Призначення запобіжників
| Основний інформаційний дисплей | F03 7,5А |
| Реле безпеки та дозволу нахилу кабіни | |
| Реле живлення двигуна нахилу кабіни | |
| Основний інформаційний дисплей | F04 5А |
| Фари омивача двигуна насоса | F05 30А |
| Основний інформаційний дисплей | F06 5А |
| Тахограф | |
| ЕБУ керування автомобілем | F07 5А |
| Основний інформаційний дисплей | F08 5А |
| ЕБУ іммобілайзера двигуна | |
| ЕБУ сигналізації | |
| Двері центрального замку ЕБУ | |
| ЕБУ управління виробництвом повітря | |
| Бодібілдер за попередньою домовленістю управління ECU | F09 5А |
| ЕБУ кондиціонера | F10 30А |
| ЕБУ гідравлічного сповільнювача | F11 10А |
| ЕБУ електричного сповільнювача | |
| ЕБУ перемикача передач | F12 15А |
| ЕБУ АКПП | |
| Управління освітленням та сигналізацією ECU | F13 20А |
| Реле часу затримки електродвигуна склоочисників | |
| Двигун насоса склоомивача | |
| Склоочисники приводного двигуна | |
| Прикурювач | F14 15А |
| Гніздо для діагностики автомобіля | F15 5А |
| Роз’єм для вилучення даних автомобіля | |
| Контроль вибору | F16 10А |
| Міжколесний диференціал сигнальна лампа блокування | |
| Електроклапан блокування заднього колеса | |
| Електроклапан включення механізму відбору потужності №1 | |
| Електроклапан зачеплення ВОМ №2 | |
| ПТО зачеплення електроклапан №3 | |
| Міжосьовий диференціал блокування електроклапану | |
| Фара далекого світла | F17 10А |
| Електричний клаксон | F18 10А |
| Повітряний гудок | |
| ЕБУ кондиціонера | F19 5А |
| Радіо | F20 10А |
| ЕБУ сигналізації | |
| Двері центрального замку ЕБУ | |
| Кінцевий роз’єм ABS/EBS | F21 20А |
| Одне верхнє світло з боку водія | F22 10А |
| Поодинокий верхній ліхтар з боку переднього пасажира | |
| Праве верхнє освітлення (двері) | |
| Прожектор для читання водія | |
| Фара читання переднього пасажира | |
| Верхнє освітлення нижнього ліжка | |
| Ліве верхнє освітлення (двері) | |
| Ліве верхнє освітлення (атмосфера) | |
| Праве верхнє освітлення (атмосфера) | |
| Верхнє двоярусне верхнє освітлення | |
| Підсвічування з боку водія | |
| Ступінчасте освітлення переднього пасажира | |
| Датчик кута блокування керованої осі | F23 5А |
| Датчик кута блокування керованої осі | |
| ЕБУ пневматичної підвіски | |
| ЕБУ керованої осі | |
| Резистор підігрівача палива №2 | F24 20А |
| Доступне джерело живлення (обладнання у піктограмі попередження про становище на дорозі) | F25 10А |
| Доступне джерело живлення (освітлення) | |
| Устаткування в незачиненому положенні сигнальна лампа | |
| Устаткування світлове інформаційне сигнальне світлове | |
| 15-контактний роз’єм для причепа | |
| Доступне джерело живлення (після запалювання) | F26 15А |
| Електродвигун скло підйомника двері водія | F27 20А |
| Електродвигун скло підйомника дверей переднього пасажира | |
| EBS система керування гальмуванням | F28 20А |
| Селектор АКПП | F29 10А |
| Бортовий інтерфейс керування ЕБУ | |
| Управління освітленням та сигналізацією ECU | F30 30А |
| ЕБУ системи регулювання температури в кабіні | F31 20А |
| ЕБУ сигналізації | |
| Повітря / вода додатковий нагрівач | |
| Повітря / повітря додатковий нагрівач | |
| ЕБУ кондиціонера | |
| Доступне джерело живлення (після головного вимикача) | F32 10А |
| Мотор нахилу кабіни | F33 30А |
| Бортовий інтерфейс керування ЕБУ | F34 3А |
| Управління освітленням та сигналізацією ECU | F36 10А |
| Перетворювач напруги (24В / 12В – 15А) для системи аудіозв’язку | F37 10А |
| Радіо | |
| Додаткові сигнальні вогні сигнальна лампа | F38 10А |
| Робочий прожектор | |
| ЕБУ керування автомобілем | F39 15А |
| Лівий резистор дзеркала заднього виду, що розморожує. | |
| Правий резистор дзеркала заднього виду, що розморожує. | |
| Реле живлення обігрівається та поворотного дзеркала заднього виду | |
| Реле керування відтаванням вітрового скла | |
| ЕБУ керування двигуном | F40 30А |
| Стартер | |
| Пускове реле | |
| Реле підігріву повітря | |
| Гальмо двигуна № 1 електромагнітний клапан | |
| Електромагнітний клапан вихлопного гальма | |
| Зміна діапазону електро клапана | |
| Електро клапан управління спліттером | |
| Електромагнітний клапан регулювання швидкості вентилятора охолодження двигуна | |
| Стартер | F41 15А |
| Пускове реле | |
| Гальмо двигуна № 1 електромагнітний клапан | |
| Гальмо двигуна № 2 електромагнітний клапан | |
| Електромагнітний клапан вихлопного гальма | |
| Зміна діапазону електро клапана | |
| Електро клапан управління спліттером | |
| Реле підігріву повітря | F42 10А |
| Електромагнітний клапан регулювання швидкості вентилятора охолодження двигуна | |
| Розетка 24 В | F43 15А |
| Діагностична розетка автоматичної коробки передач | |
| Маяк, що обертається, № 1 | F46 15А |
| Маяк, що обертається, № 2 | |
| Реле живлення маяків | |
| ЕБУ управління виробництвом повітря | F47 7,5А |
| Контроль включення утримання гальма | F48 3А |
| EBS система керування гальмуванням | |
| ЕБУ пневматичної підвіски | F49 5А |
| ЕБУ керування живленням автомобіля (ADR) | |
| ЕБУ керованої осі | F51 5А |
| Селектор АКПП | F52 10А |
| ЕБУ іммобілайзера двигуна | |
| Управління аварійною зупинкою кабіни | |
| ЕБУ керування автомобілем | |
| Після включення запалення реле живлення №1 | |
| Після включення запалення реле живлення №2 | |
| Після включення запалення реле живлення №3 | |
| Реле живлення аксесуарів №1 | |
| Реле живлення аксесуарів №2 | |
| Реле заземлення ланцюга генератора (ADR) | |
| Опір натягу ланцюга генератора | |
| Гніздо для діагностики автомобіля | |
| Бортовий ЕБУ управління | F54 10А |
| ЕБУ гідравлічного сповільнювача | F57 10А |
| Управління аварійною зупинкою кабіни | F58 3А |
| Реле заземлення ланцюга генератора (ADR) | |
| Попередня підготовка до бортового керування (ECU) | F59 10А |
| Контроль включення утримання гальма | |
| Реле фари заднього ходу | |
| Перетворювач напруги (24 В/12 В) для пакету інформаційних технологій | F61 15А |
| Розетка 24 В | F63 15А |
| 15-контактний роз’єм для причепа | F64 10А |
| Підсвічування для інструментів | F66 10А |
| Передні грати освітлення | |
| Електродвигун вентиляції даху | |
| ЕБУ перемикача передач | F67 10А |
| ЕБУ АКПП | |
| Перетворювач напруги (24В / 12В – 10А) для системи аудіозв’язку | F68 20А |
| Перетворювач напруги (24В / 12В – 15А) для системи аудіозв’язку | |
| Перетворювач напруги (24В / 12В) -12 і 24 Вольт вбудовані розетки | |
| Холодильний відсік | |
| Холодильник | |
| Додаткова розетка 24 В | |
| Кінцевий роз’єм ABS/EBS | F70 10А |
| Доступне джерело живлення (після запалювання) | F71 15А |
| Далеке світло фар дальнього світла | F72 10А |
| Фара ближнього світла | |
| Доступне джерело живлення (інформація про генератор, працюючий двигун) | F75 15А |
| Праві сидіння з підігрівом | |
| Ліві сидіння з підігрівом | |
| Автосервіс | F76 10А |
| Повітря / повітря додатковий нагрівач | |
| Реле заземлення ланцюга генератора (ADR) | |
| Електромагнітний клапан додаткового нагрівача повітря/води | |
| Доступне джерело живлення (після головного вимикача) | F77 15А |
| Управління освітленням та сигналізацією | F90 3А |
| Реле живлення задніх протитуманних ліхтарів | |
| Реле далекого світла фар | |
| Реле живлення протитуманних фар | |
| Вимикачі реле освітлення нічного освітлення | |
| Реле відключення протитуманних фар, якщо увімкнені фари далекого світла | |
| Ліхтар просвіту № 1 | F91 10А |
| Ліхтар дорожнього просвіту № 2 | |
| Ліва передня сторона / габаритні вогні | |
| Правий габаритний ліхтар №3 | |
| Габаритні вогні праві №4 | |
| Права задня сторона / габаритні вогні | |
| Дах лівого борту / габаритні вогні | |
| Протизовні накладні ліві габаритні ліхтарі | |
| ЕБУ керування живленням автомобіля (ADR) | |
| Права передня сторона / габаритні вогні | F92 10А |
| Ліві габаритні вогні №1 | |
| Габаритні вогні ЛМ № 2 | |
| Габаритні вогні ЛМ № 3 | |
| Габаритні вогні ЛМ № 4 | |
| Ліва задня сторона / габаритні вогні | |
| Дах лівого борту / габаритні вогні | |
| Глянцеві габаритні вогні праві з покриттям антивідблиску. | |
| Доступне джерело живлення (правий задній габаритний ліхтар (і)) | F93 10А |
| 15-контактний роз’єм для причепа | |
| Доступне джерело живлення (лівий задній габаритний ліхтар (і)) | F94 10А |
| 15-контактний роз’єм для причепа | |
| Прилади та органи управління нічним освітленням | F96 3А |
| Доступне джерело живлення (нічне освітлення) | F97 5А |
| Далеке світло фар дальнього світла | F100 15А |
| Протитуманні фари | |
| Фара далекого світла | |
| Фара ближнього світла | |
| Лівий протитуманний ліхтар | |
| Праві протитуманні фари | |
| Протитуманні фари | F101 10А |
| Задній протитуманний ліхтар | |
| Задній протитуманний ліхтар | |
| 15-контактний роз’єм для причепа | |
| Основний інформаційний дисплей | F102 10А |
| Праве дальнє світло далекого світла | |
| Ліве дальнє світло далекого світла | |
| Доступне джерело живлення (зворотна інформація) | F103 10А |
| Реверсивний контроль гальмування | |
| Фари заднього ходу | |
| Фари заднього ходу | |
| Зовнішній ріг | |
| 15-контактний роз’єм для причепа | |
| Ліві стоп-сигнали | F104 10А |
| Праві стоп-сигнали | |
| 15-контактний роз’єм для причепа | |
| Датчик концентрації газів оксидів азоту | F107 10А |
| Модуль насоса керування подачею AdBlue | |
| Обхідний електромагнітний клапан водяного контуру двигуна | |
| Повітря / додатковий нагрівач | F108 20А |
За прикурювач відповідає запобіжник номер 14 на 15А.
Позначення реле
| Після включення запалення реле живлення №1 | R01 |
| Після включення запалення реле живлення №2 | R02 |
| Після включення запалення реле живлення №3 | R03 |
| Реле живлення обігрівається та поворотного дзеркала заднього виду | R04 |
| Реле живлення, кероване генератором (двигун працює) | R05 |
| Реле правої та лівої сторони / реле живлення габаритних та габаритних вогнів | R06 |
| Вимикачі реле освітлення нічного освітлення | R07 |
| Реле далекого світла фар | R08 |
| Реле заземлення ланцюга генератора (ADR) | R09 |
| Реле живлення додаткового обігрівача | R10 |
| Реле безпеки та дозволу нахилу кабіни | R11 |
| Реле правої та лівої сторони / реле живлення габаритних вогнів та габаритних вогнів (причіп та кузовник) | R12 |
| Реле живлення стоп-сигналів | R13 |
| Реле далекого світла далекого світла | R14 |
| Реле часу затримки електродвигуна склоочисників | R15 |
| Реле електроживлення ЕБУ АКП | R16 |
| Пускове реле | R17 |
| Реле живлення задніх протитуманних ліхтарів | R18 |
| Реле живлення з пневматичною підвіскою | R19 |
| Реле живлення ЕБУ автомобіля та двигуна | R20 |
| Реле живлення аксесуарів №1 | R21 |
| Реле живлення аксесуарів №2 | R22 |
| Реле живлення протитуманних фар | R23 |
У деяких моделях на кришці акумулятора є додаткові запобіжники високої потужності.
Запобіжники та реле Renault Magnum. Схема запобіжників Renault Magnum.
