Macan — це компактний кросовер від німецького автовиробника Porsche, створений на базі Audi Q5, який був представлений на автосалоні в Лос-Анджелесі в листопаді 2013 року. У цій статті ми детально розглянемо призначення запобіжників у Porsche Macan (перше покоління / код кузова 95B) модельних років 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.
У багажнику

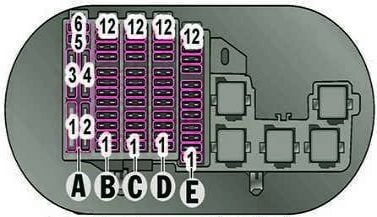

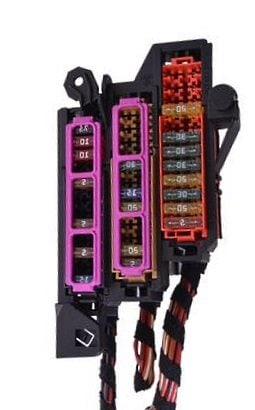

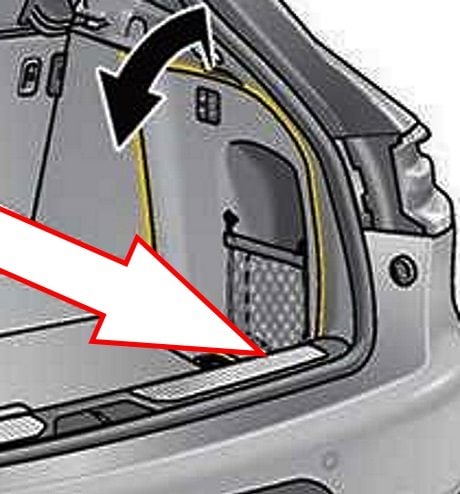

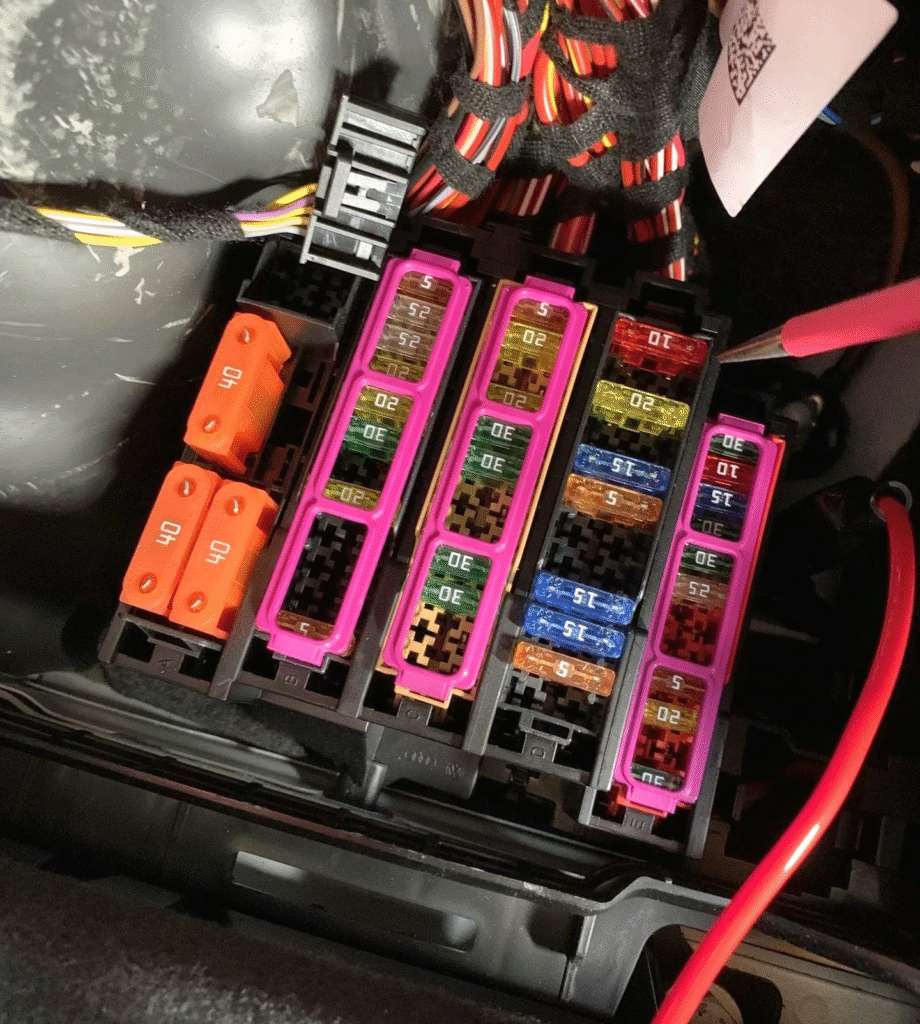

Блок запобіжників розташований з правого боку за обшивкою багажного відділення.
№ | Ампер | Призначення запобіжників
Панель керування A
1. | 40A | Реле компресора Porsche Active Suspension Management (PASM)
2. | 50A | Розетка живлення
3. | 40A | Запалювання
4. | Не ввімкнено
5. | Не увімкнено
6. | Crash CAN
Панель керування B
1. | 5A Шлюз, реле запалювання
2. | 20A | Модуль керування причепом
3. | 20A | Модуль керування причепом
4. | 20A | Модуль керування причепом
5. | 20A | Модуль керування пасажирським сидінням
6. | Не активовано
7. | 30A | Електричне стоянкове гальмо (EPB)
8. | 20A | Модуль електроніки задньої частини кузова (BCM)
9. | 20A | Модуль електроніки задньої частини кузова (BCM)
10. | 25A | Модуль електроніки задньої частини кузова (BCM)
11. | 25A | Модуль електроніки задньої частини кузова (BCM)
12. | 5A | Система контролю тиску в шинах (TPMS)
Приладова панель C
1. | 30A | Підключення причепа
2. | Не використовується
3. | 30A | Перетворювач постійного струму/постійного струму для системи старт/стоп
4. | 30A | Перетворювач постійного струму/постійного струму для системи старт/стоп, живлення підсилювача, дахова консоль
5. | 25A | Сабвуфер
6. | 5A | ТВ-тюнер
7. | 30A | Електричне стоянкове гальмо (EPB)
8. | 30A | Блок керування задніми сидінням
9. | 20A | Блок керування пасажирськими дверима
10. | 5A | TV-приймач
11. | 20A | Блок керування у правих задніх дверях
12. | 5A | Освітлення багажного відділення, бездротовий
зарядний пристрій для телефону Приладова панель D
1. | Не використовується
2. | 5A | Шлюз, блокування заднього диференціала, блок керування причепом, електричне стоянкове гальмо (EPB) / з 2017 року: реле адаптивного круїз-контролю (ACC)
3. | 15A | Склоочисник заднього скла
4. | 15A | Клема 15, панель приладів
5. | Не ввімкнено
6. | Не ввімкнено
7. | Не ввімкнено
8. | 7.5A | Дахова консоль
9. | 5A | Адаптивний круїз-контроль (ACC)
10. | 20A | Запобіжник прикурювача Porsche Macan, гніздо в підлокітнику
11. | 20A | Гнізда прикурювача в задній центральній консолі та в багажнику
12. | 7.5A | Мультимедійна система для задніх пасажирів,
панель приладів E
1. | 15A | Блок клімат-контролю для задніх пасажирів
2. | 10A | Центральна інформаційно-комунікаційна система (Porsche Communication Management (PCM)) / CAN-адаптер
3. | Не ввімкнено
4. | Не призначено
5. | Не призначено
6. | 5A | з 2017: Камери кругового огляду / камера заднього виду
7. | 25A | Підігрів заднього скла (реле)
8. | 30A | Кондиціонер
9. | 20A | Блок керування кришкою багажника
10. | 15A | Електронний блок керування амортизаторами (Porsche Active Suspension Management (PASM))
11. | 10A | Блокування заднього диференціала
12. | 30A | Блокування заднього диференціала
Всередині
Тут є два блоки, які відповідають за захист електричних ланцюгів автомобіля.
Пасажирське відділення

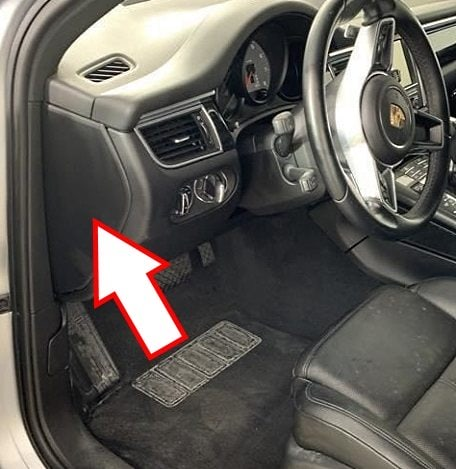

Перший блок запобіжників розташований за обшивкою на лівому торці приладової панелі.

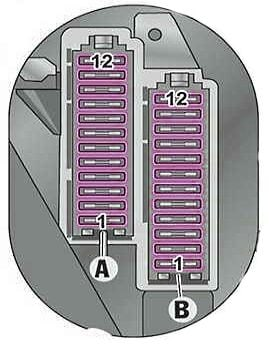

План розміщення
№ | Ампер | Призначення запобіжників приладова
панель A
1. | 5A | Діагностичний роз’єм
2. | 5A | Замок запалювання
3. | 5A | Замок запалювання 4. |
5A | Блокування рульової колонки
5. | 5A | до 2016 року: Регулювання рульової колонки / 15A з 2017 року: Регулювання рульової колонки
6. | Гніздо запасного запобіжника
7. | 5A | Рульова колонка
8. | 5A | Діагностичний роз’єм
9. | 5A | PTC
10. | Гніздо запасного запобіжника
11. | 5 | Не увімкнено
12. 1 | 0 | Не увімкнено
Приладова панель B
1. | Гніздо запасного запобіжника
2. | 5A | Компас
3. | 10A | Підігрів рульової колонки та керма
4. | 5A | Комбінація приладів
5. | 20A | Не увімкнено
6. | 30A | Не увімкнено
7. | Гніздо запасного запобіжника
8. | 30A | Вентилятор
9. | 30A | Склоочисник
10. | 20A | Регулювання спинки водійського сидіння
11. | 20A | Регулювання спинки пасажирського сидіння
12. | Гніздо запасного запобіжника
Сторона водія

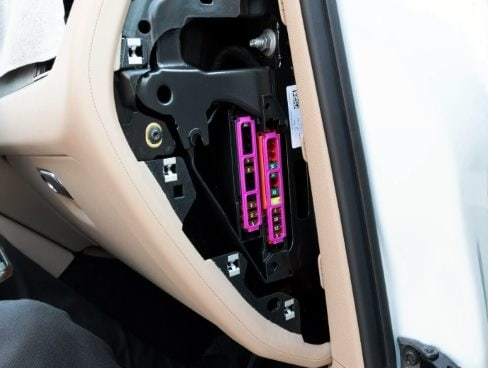

Другий блок запобіжників розташований за правою торцевою панеллю приладів.

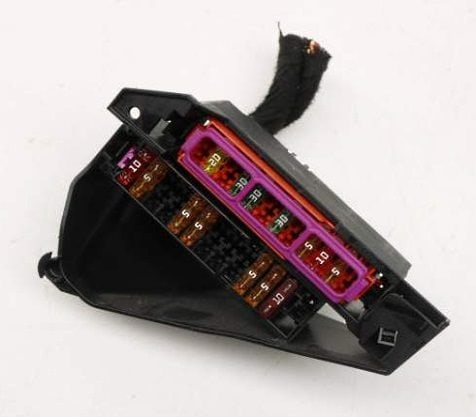

Загальний вигляд.

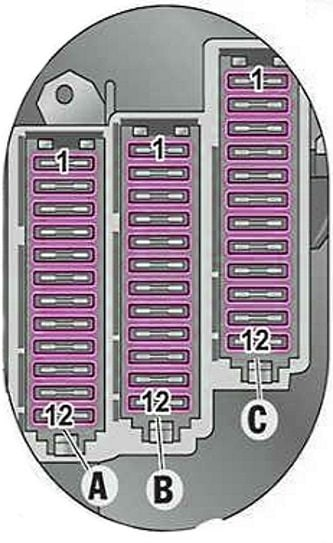

План розміщення
№ | Ампер | Призначення
розподільчої щитка A
1. | 7.5A | Фронтальна камера, система допомоги при паркуванні / до 2016 року: Адаптивний круїз-контроль (ACC) (2014-2016)
2. | 10A | Подушки безпеки, система розпізнавання зайнятості сидіння
3. | 5A | Японія; з 2017 року: Дзеркало заднього виду з монітором, / з 2017 року: Вібрація, / Все: Електрохромне внутрішнє дзеркало, датчик якості повітря, блок керування гаражними воротами, система стабілізації Porsche (PSM), модуль електроніки передньої частини кузова (BCM)
4. | 5A | Вентиляція передніх сидінь
5. | 5A | Блок керування фарами, ліва фара (галогенна), блок регулювання фар, права фара (галогенна)
6. | 7.5A | Права фара (біксенонова)
7. | 7.5A | до 2016 року: ліва фара (біксенонова) / 5A з 2017 року: ліва фара (біксенонова)
8. | 5A | Блок керування двигуном, протиугінна система (система відстеження транспортних засобів Porsche (PVTS)), електронний модуль задньої частини кузова (BCM)
9. | Не використовується
10. | 5A | Датчик тиску охолоджувальної рідини
11. | 5A | Система допомоги при зміні смуги руху (LCA)
12. | 15A | Електроніка двигуна,
панель приладів B
1-4. | Не використовується
5. | 30A | Комбінація приладів, підігрів рульової колонки та підігрів керма, компас, діагностичний роз’єм
6. | 30A | Підсилювач гальм (причіп)
7. | 15A | Гудок
8. | 20A | Блок керування у дверях водія
9. | Не використовується
10. | 30A | Система стабілізації Porsche (PSM) (не використовується)
11. | 20A | Блок керування в задніх лівих дверях
12. | 5A | Протиугінна система (система відстеження транспортних засобів Porsche (PVTS)), електричне стоянкове гальмо (EPB), датчик дощу,
панель приладів C
1-3. | Незайнято
4. | 20A | Блок керування сидінням водія
5. | 5A | Діагностичний насос паливної системи
6. | 30A | Модуль електроніки передньої частини кузова (BCM)
7. | 30A | Модуль електроніки передньої частини кузова (BCM)
8. | 30A | Модуль електроніки передньої частини кузова (BCM)
9. | 20A | Панорамний люк
10. | 30A | Модуль електроніки передньої частини кузова (BCM)
11. | 20A | Панорамний люк
12. | 5A | Сирена протиугінної сигналізації
