Схема блоку запобіжників (розташування запобіжників), розташування і призначення запобіжників і реле Opel Vivaro A / Vauxhall Vivaro A 2014).

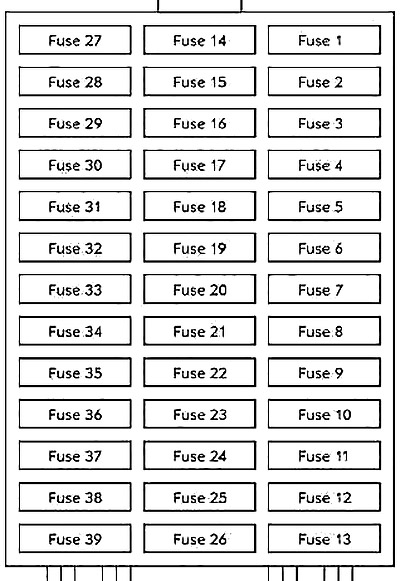

Схема блоку запобіжників на панелі приладів
Розташований на лівій стороні панелі приладів, під підсклянником. Вийміть попільничку з лівого підсклянника та відкрийте кришку блоку запобіжників. Не зберігайте будь-які предмети за кришкою.
| № | Функція запобіжника |
|---|---|
| 1 | Не використовується |
| 2 | Радіо |
| 3 | Не використовується |
| 4 | Не використовується |
| 5 | Не використовується |
| 6 | Не використовується |
| 7 | AC, задній |
| 8 | Не використовується |
| 9 | Протитуманні фари |
| 10 | Центральний замок |
| 11 | Внутрішнє освітлення |
| 12 | Діагностичний роз’єм, іммобілайзер |
| 13 | Обігрів заднього скла |
| 14 | Система склоочисника/омивача заднього скла |
| 15 | Склоочисники |
| 16 | Стоп-сигнал |
| 17 | АБС |
| 18 | Не використовується |
| 19 | Склопідйомники |
| 20 | Склопідйомники |
| 21 | Підігрів сидіння |
| 22 | Не використовується |
| 23 | Не використовується |
| 24 | Радіо |
| 25 | Обігрів |
| 26 | Аксесуари |
| 27 | Далеке світло, ліве |
| 28 | Далеке світло праве |
| 29 | Ближнє світло, ліве |
| 30 | Ближнє світло праве |
| 31 | Задній ліхтар лівий |
| 32 | Ліхтар задній правий |
| 33 | Задній протитуманний ліхтар |
| 34 | Ріг |
| 35 | Обігрів дзеркал |
| 36 | Управління обігрівом лобового скла |
| 37 | Не використовується |
| 38 | Не використовується |
| 39 | Не використовується |
Реле електронного термостата встановлено на лівій стороні змішувача та розподільника повітря.

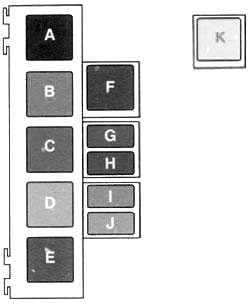

Блок реле Opel Vivaro
| № | Реле |
|---|---|
| А | Реле обігріву заднього скла |
| B | Тайм-аут двірників заднього скла |
| C | Реле двірників заднього скла |
| D | Реле + постконтакт |
| E | Реле відключення змінного струму |
| F | Реле обігріву вітрового скла |
| G | Реле протитуманних фар |
| H | Реле фари ближнього світла |
| I | Реле «фари» стоянкових вогнів |
| J | Головне реле «фари» |
| K | Реле електронного термостату |

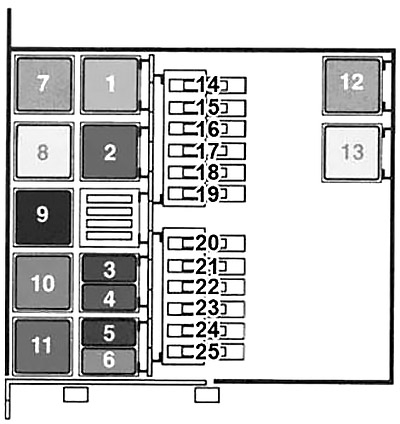

Блок запобіжників у моторному відсіку Opel Vivaro
| № | А | Функція запобіжника |
|---|---|---|
| 14 | – | Не використовується |
| 15 | – | Не використовується |
| 16 | 40 | AC |
| 17 | 50 | Обігрів лобового скла |
| 18 | 50 | Обігрів лобового скла |
| 19 | 60 | PDB |
| 20 | 60 | АБС |
| 21 | 60 | PDB |
| 22 | 60 | PDB |
| 23 | 50 60 70 | Вентилятор радіатора |
| 24 | 50 60 | Попередження про автоматичний запобіжник |
| 25 | 70 | Попереднє нагрівання |
| Реле | ||
| 1 | Додатковий обігрівач: 2 або 3 додаткові обігрівачі | |
| Дизель: Реле обігрівача стоянки | ||
| 2 | Дизель: Реле ЕБУ системи упорскування палива | |
| Бензин: переривання упорскування | ||
| 3 | Реле дизельного насосу | |
| 4 | Реле паливного насоса / підігріву дизельного палива | |
| 5 | Дизельний обігрівач: Реле блоку вентилятора, другий рівень швидкості | |
| 6 | Реле зчеплення: компресор кондиціонера | |
| 7 | 1 додатковий нагрівач (термоплунжерний) реле | |
| 8 | 2 або 3 додаткові нагрівачі (термоплунжерні) | |
| Бензин: реле обігрівача стоянки | ||
| 9 | Дизель: Блок вентилятора | |
| Дизель: Реле другого рівня швидкості з AC | ||
| Бензин: Перший рівень швидкості з AC | ||
| 10 | Бензин: Блок вентилятора | |
| Дизель: Реле першого ступеня швидкості вентилятора з кондиціонером | ||
| Бензин: другий рівень швидкості з AC | ||
| 11 | Не використовується | |
| 12 | Реле обігріву лобового скла. | |
| 13 | Реле обігріву лобового скла. | |
У версії з дизельним двигуном автомобіль оснащений автономним обігрівачем або стоянковим обігрівачем.
