Більшість ланцюгів живлення електрообладнання японського кросовера захищено плавкими запобіжниками. Потужні споживачі струму під’єднані через реле. Захисні елементи встановлено в монтажних блоках, які розташовані в салоні автомобіля і підкапотному просторі.
Інформація за схемами актуальна для моделей Ніссан Кашкай (J11) 2-го покоління 2013, 2014, 2015, 2016, 2017, 2018, 2019 року випуску.
У моторному відсіку

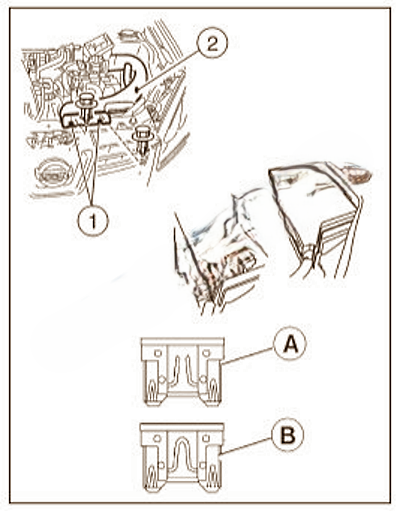

Монтажні блоки №1 і №2 розташовані в підкапотному просторі під трубою повітрозабірника. Показаний на картинці вище. Так само в моторному просторі є додаткові блоки під фарою і силовий блок на АКБ.
Блоки запобіжників №1 та №2
Монтажні блоки №1 та №2 розташовані у підкапотному просторі під трубою повітрозабірника. Показаний на зображенні вище. Також у моторному просторі є додаткові блоки під фарою і силовий блок на АКБ.
Блоки запобіжників №1 та №2

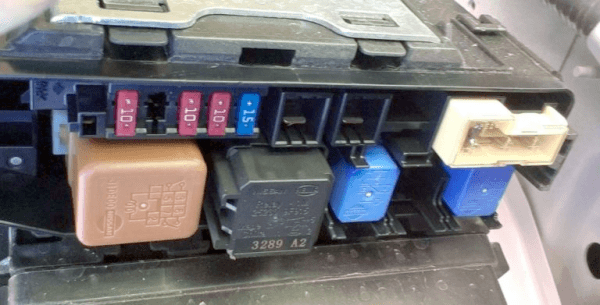

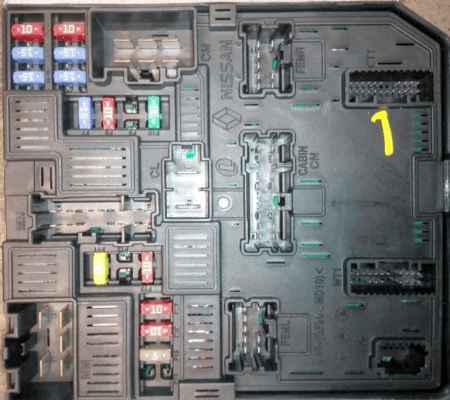

Загальний вигляд блоку №1.
Схема запобіжників моторного блоку №1
| № | Опис | Струм, А |
| 81 | Блок керування двигуном | 10 |
| 82 | 15 | |
| 83 | Дросельна заслінка, блок управління двигуном, клапан адсорбера (EVAP), датчик масової витрати повітря, котушки запалювання, головне реле, випускний клапан, впускний клапан, паливний насос високого тиску, форсунки, блок запобіжників в моторному відсіку, датчик співвідношення повітря паливо, підігрів палива, підігрів палива, датчик наявності | 15 |
| 84 | Блок управління двигуном, клапан впускного колектора, випускний клапан грм, впускний клапан грм, проміжний клапан грм | 10 |
| 85 | Датчик співвідношення повітря паливо, кисневий датчик, що підігрівається, клапан турбонаддува, блок управління двигуном, блок управління свічками розжарювання | 15 |
| 86 | Форсунки, котушки запалювання, блок запобіжників | 15 |
| 87 | Реле компресора кондиціонера | 15 |
| 88 | Ні | |
| 89 | ||
| 90 | Реле переднього склоочисника, мотор переднього склоочисника | 30 |
| 91 | Реле паливного модуля (бензонасос) | 20 |
| 92 | Ні | |
| 93 | Блок управління двигуном, блок управління коробкою, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, датчик первинної швидкості, датчик вторинної швидкості, датчик обертів, датчик заднього ходу/нейтральної передачі | 10 |
| 94 | Ні | |
| 95 | Блок блокування керма | 5 |
| 96 | Реле повторного запуску (старт-стоп) | 10 |
| 97 | Передній правий комбінований ліхтар, передній лівий комбінований ліхтар, компресор, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, вимикач задньої швидкості, датчик заднього ходу/нейтральної передачі | 10 |

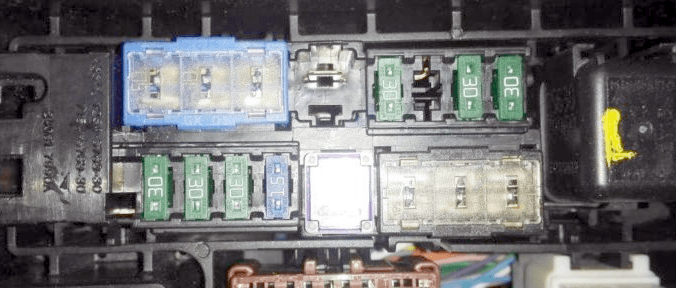

Загальний вигляд блоку №2.

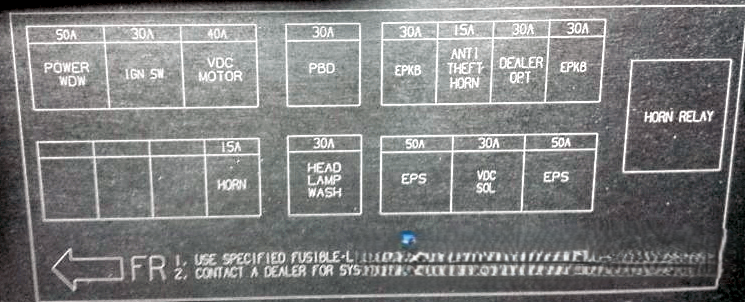

| Схема елементів блоку №2 |
|---|

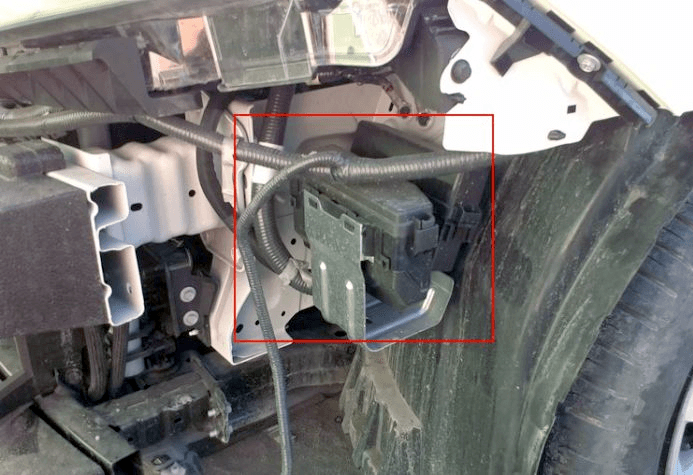

Блоки реле під лівою фарою
Розташовані за бампером.

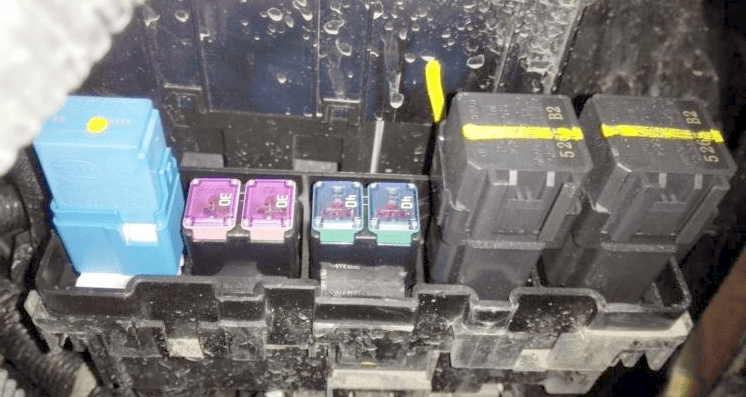

Монтажний блок №1 під фарою – загальний вигляд
Монтажний блок №2 під фарою – загальний вигляд.
| Схема елементів блоку під фарою №1 |
|---|
Монтажний блок №2 під фарою – загальний вигляд.

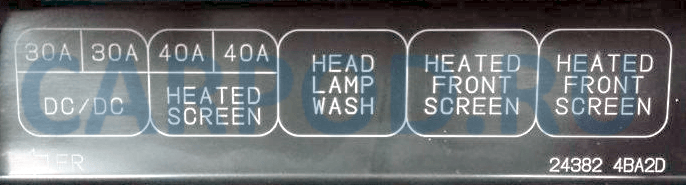

Схема елементів блоку під фарою №2
| Позначення | Призначення |
| HEATED SCREEN | Обігрів скла |
| H/LAMP WASHER RELAY | Реле омивачів фар |
| ANTI THEFT HORN RELAY | Реле гудку протиугінної системи |
| HEATED FRONT SCREEN RELAY | Реле обігріву лобового скла |

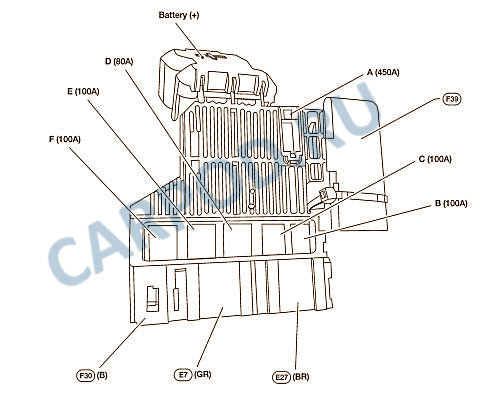

Силові плавкі вставки
Панель знаходиться на АКБ.
| Схема |
|---|
У салоні

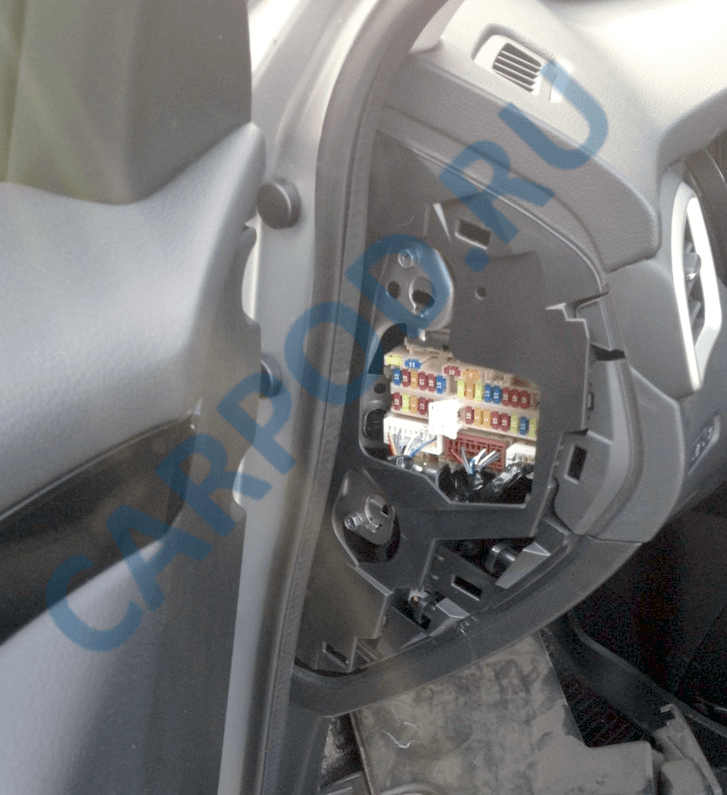

Блок розташований зліва панелі приладів за пластиковою кришкою.
Загальний вигляд.

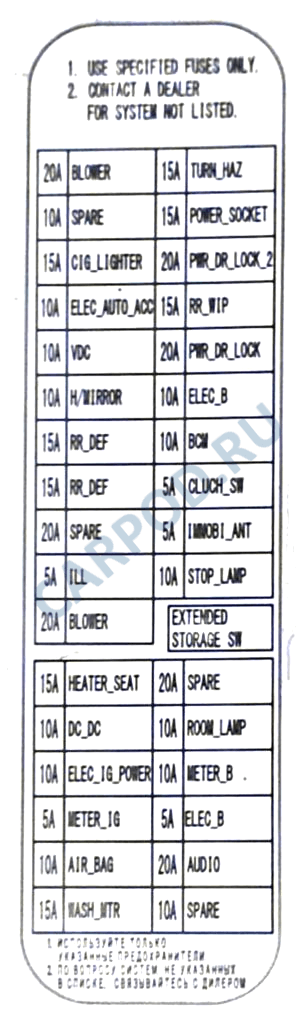

| Схема запобіжників салонного блоку Qashqai 2 |
|---|
| № | Розшифровка | Струм, А |
| 1 | Склоомивальник | 15 |
| 2 | Подушки безпеки | 10 |
| 3 | Панель приладів | 5 |
| 4 | Система запалювання | 10 |
| 5 | VDC (система стабілізації, контролю курсової стійкості) | 10 |
| 6 | Підігрів сидінь | 15 |
| 7 | Вентилятор | 20 |
| 8 | Підсвічування приладів, кнопок, бардачків | 5 |
| 9 | Запасний | 20 |
| 10 | Обігрівач скла | 15 |
| 11 | 15 | |
| 12 | Дзеркала | 10 |
| 13 | Система курсової стійкості | 10 |
| 14 | Електроустрою | 10 |
| 15 | Передній запобіжник прикурювача Кашкай 2 | 15 |
| 16 | Запасний | 10 |
| 17 | Вентилятор | 20 |
| 18 | Запасний | 10 |
| 19 | Аудіосистема | 20 |
| 20 | Електрокомпоненти | 5 |
| 21 | Панель приладів | 10 |
| 22 | Освітлення салону | 10 |
| 23 | Запасний | 20 |
| 24 | Стоп сигнали | 10 |
| 25 | Антена іммобілайзера | 10 |
| 26 | Вимикач, датчик зчеплення | 5 |
| 27 | BMC | 10 |
| 28 | Електрокомпоненти | 10 |
| 29 | Живлення відкриття/закриття дверей | 20 |
| 30 | Склоочисники | 15 |
| 31 | Задній запобіжник прикурювача Кашкай | 15 |
| 32 | Аварійна сигналізація, сигнали повороту | 15 |

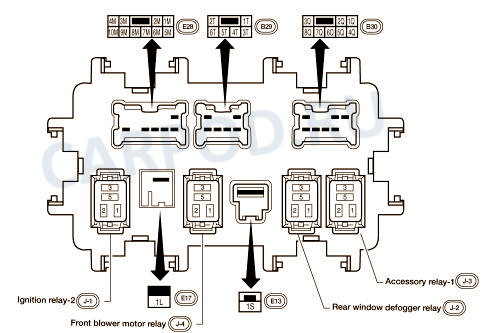

Модулі реле зі зворотного боку
Тут можуть бути : Модуль системи запалювання, Допоміжне, Модуль задніх протитуманних фар, Модуль переднього вентилятора двигуна.
