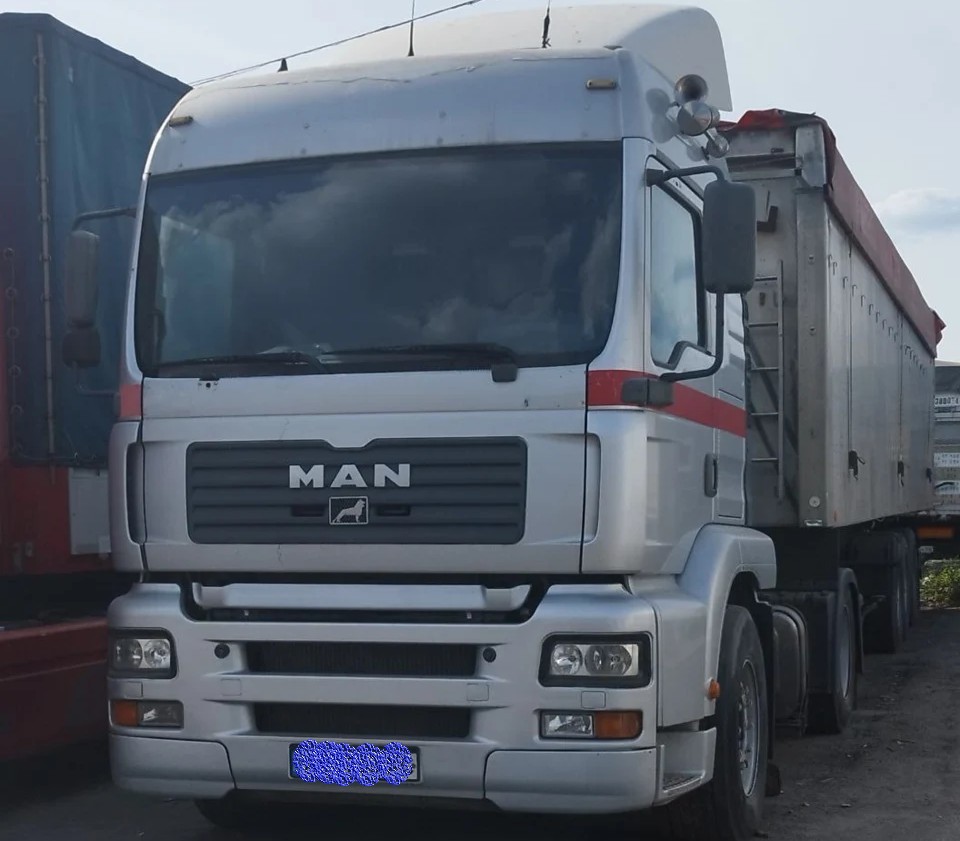

MAN TGA – це серія важких вантажівок, випущених у 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 та 2011 роках. У цій статті наведено опис запобіжників та реле MAN TGA, включаючи блок-схеми, фотоприклади та розташування. Ми покажемо вам, де розташований запобіжник прикурювача.
Кількість запобіжників та реле в блоках, а також їхнє призначення можуть відрізнятися від ілюстрації та залежати від року випуску та комплектації вашого MAN TGA. Звірте інформацію зі схемами на кришці блоку.
Блок запобіжників і реле
Головний блок запобіжників і реле розташований на приладовій панелі з боку пасажира. Щоб отримати до нього доступ, відкрутіть гвинти кріплення (5) проти годинникової стрілки до упору.

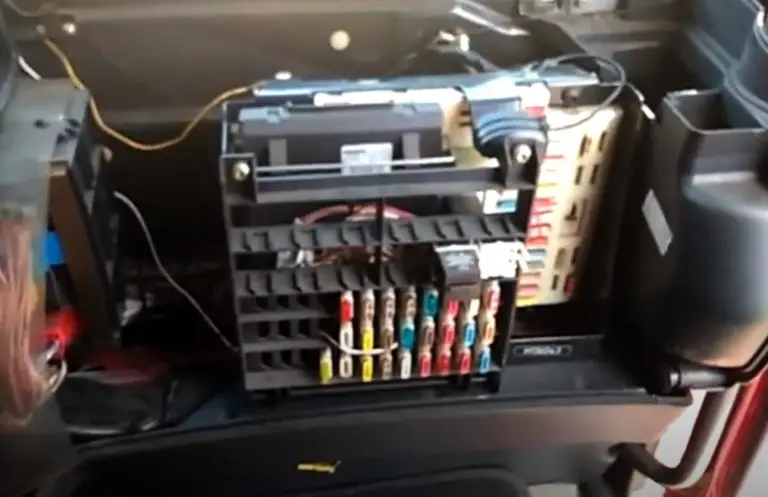

Сам блок виглядатиме приблизно так.

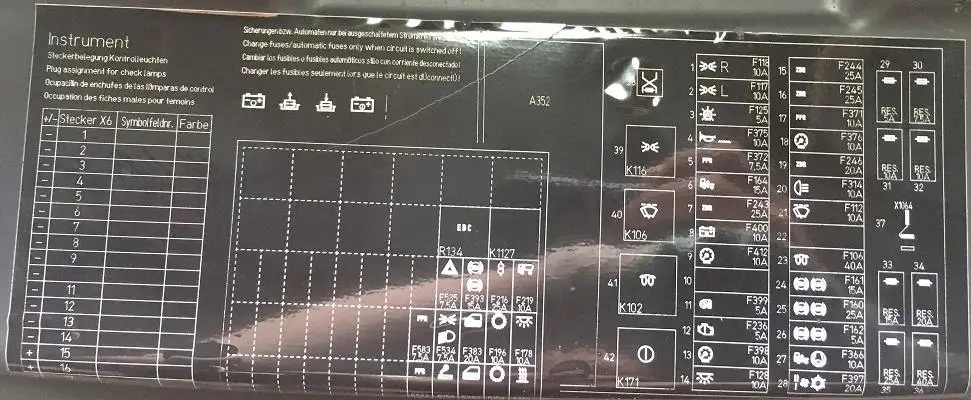

Схема з кришки блоку

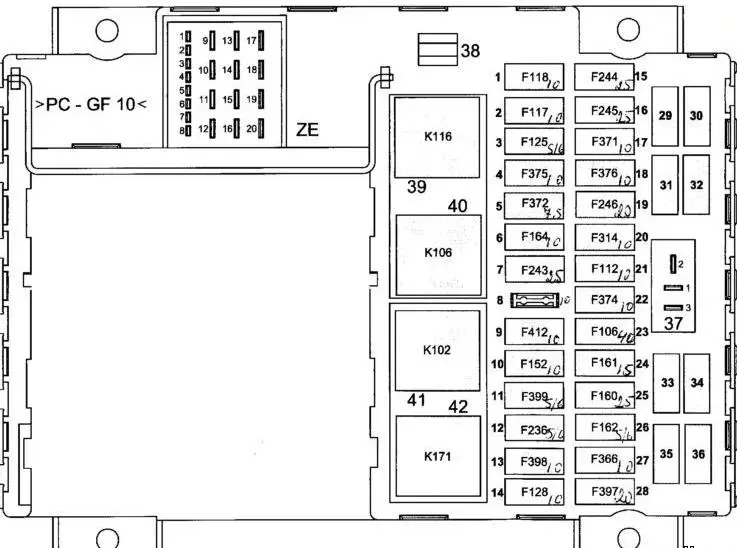

Схема правої секції
Опис
| 1 | Запобіжник F118 для правого заднього ліхтаря та правого габаритного вогню (електрична схема) |
| 2 | Запобіжник F117 для заднього лівого дальнього світла та лівого габаритного вогню, |
| 3 | Запобіжник F125 освітлення панелі приладів, тумблера, освітлення кнопки вимкнення, |
| 4 | F375 (клема 15) зовнішній запобіжник салону, |
| 5 | F372 Запобіжник живлення процесора керування автомобілем (клема 15), |
| 6 | F164 Запобіжник струму блоку керування ECAS (клема 15), (електрична схема) |
| 7 | F243 Запобіжник живлення центрального бортового комп’ютера – постійний струм, не через замок запалювання, |
| 8 | порожній, резервний |
| 9 | F412 Живлення спідометра та дисплеїв приладової панелі (клема 30) (схема підключення) |
| 10 | F152 Живлення ретардера (клема 15), |
| 11 | F399 Запобіжник зарядки живлення збудження генератора (клема 15) (електрична схема) |
| 12 | F236 Живлення блоку EDC (клема 15), (Схеми підключення – EDC 7 C32, -EDC 7 D2840, -EDC 6.1) |
| 13 | F398 Живлення спідометра та дисплеїв приладової панелі (клема 15) (схема підключення) |
| 14 | F128 Живлення від споживача (постійна напруга), |
| 15 | F244 Живлення центрального бортового комп’ютера (клема 30-1), |
| 16 | F245 Живлення центрального бортового комп’ютера (клема 30-2), |
| 17 | F371 Живлення процесора керування автомобілем (клема 30), |
| 18 | F376 Запобіжник кабіни для споживачів (клема 15), |
| 19 | F246 Живлення центрального бортового комп’ютера (клема 15), |
| 20 | F314 Запобіжник ліхтаря заднього ходу, |
| 21 | F112 Блок живлення для системи склоочисників та омивача лобового скла (електрична схема) |
| 22 | F374 Живлення ретардера (клема 30), |
| 23 | Блок живлення ліхтарика F106, |
| 24 | F161 Робота системи EBS/ABS – клапан керування гальмами, |
| 25 | Причіп F160 EBS/ABS, |
| 26 | F162 Блок живлення керування EBS/ABS, |
| 27 | F366 Живлення ECAM \ ECAS (клема 15), (схема підключення) |
| 28 | Блок живлення F397 для стандартної печі та кондиціонера |
| 29 | Резерв |
| 30 | Резерв |
| 31 | Резерв |
| 32 | Резерв |
| 33 | Резерв |
| 34 | Резерв |
| 35 | Резерв |
| 36 | Резерв |
| 37 | Джемпер, |
| 38 | Інструмент |
| 39 | Реле габаритних вогнів і задніх ліхтарів K116 (електрична схема) |
| 40 | K106 Інтегральне реле склоочисника (електрична схема) |
| 41 | Реле пристрою ліхтарика K102, |
| 42 | Реле споживача K171 (клемма 15), |
Запобіжник прикурювача розташований у додатковій лівій зоні. Дивіться схему.
Додатковий блок

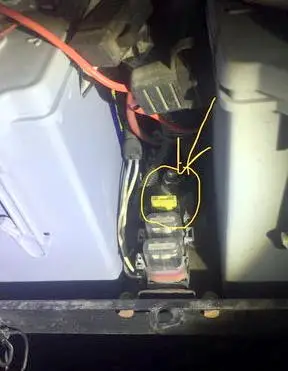

Біля акумулятора можна встановити додаткові запобіжники, які відповідають за роботу пристроїв з джерелом постійного струму та інших пристроїв.
