Hyundai Kona першого покоління випускався з 2017 по 2023 рік. Найбільшої популярності набула версія з електричним приводом — Hyundai Kona Electric.
У цій публікації наведено опис запобіжників і реле Hyundai Kona з наочними схемами блоків, вказанням місць їх розташування, а також фото прикладів виконання. Окремо розглянуто запобіжник прикурювача.
Зверніть увагу, що призначення запобіжників і реле може відрізнятися залежно від року випуску та рівня електричного оснащення конкретного автомобіля. Для точної інформації рекомендується звіряти дані з офіційною технічною документацією Hyundai Kona.
Блок у салоні

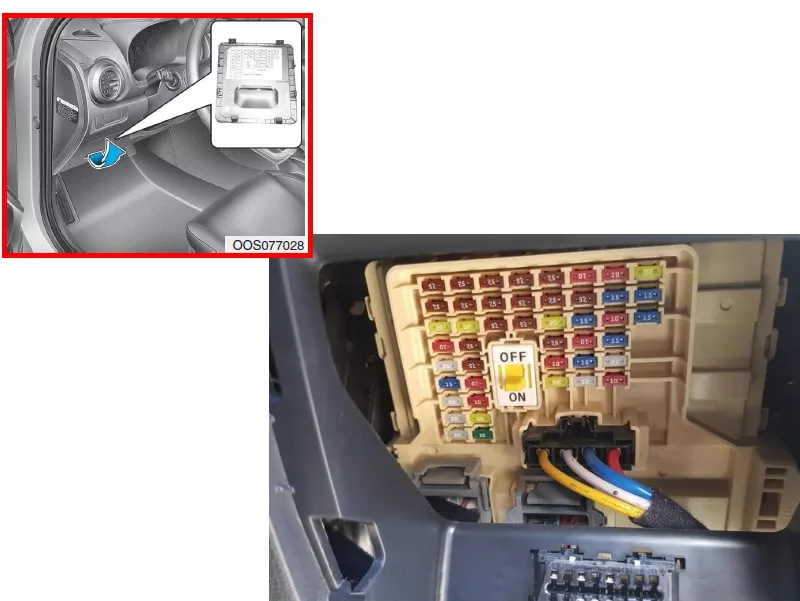

У салоні автомобіля блок із запобіжниками розташований у нижній частині панелі приладів з боку водія, за захисною кришкою.

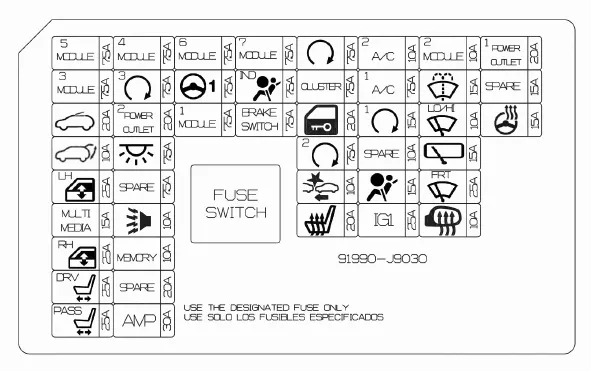

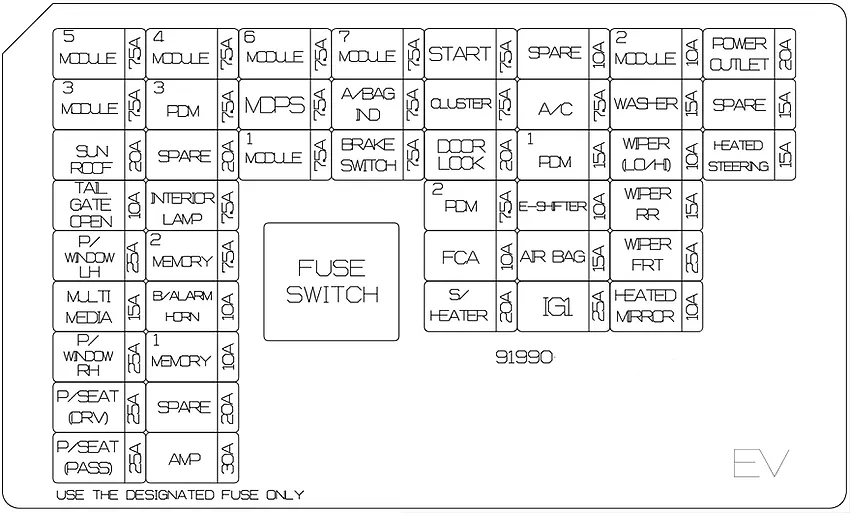

На звороті захисної кришки буде розміщена актуальна схема запобіжників для Вашого автомобіля.
| № | А | Опис |
|---|---|---|
| МОДУЛЬ 5 | 7,5 | Електрохромне дзеркало, головний пристрій аудіо, аудіо/відео та навігації, перемикач аварійної панелі, ліва фара, модуль переднього сидіння з вентиляцією, модуль обігріву переднього сидіння |
| МОДУЛЬ 3 | 7,5 | Вимикач стоп-сигналу, BCM |
| ЛЮК | 20 | Люк на даху |
| ЗАДНІ ВОРИТА ВІДКРИТИ | 10 | Реле задніх дверей |
| P/ВІКНО LH | 25 | Реле лівого електричного склопідйомника, модуль електричного склопідйомника безпеки водія |
| МУЛЬТИМЕДІА | 15 | Головний пристрій аудіо, аудіо/відео та навігації |
| П/ВІКНО П.В | 25 | Реле правого електричного склопідйомника, модуль електричного склопідйомника безпеки пасажира |
| P/SEAT (DRV) | 25 | Ручний перемикач сидіння водія, перемикач поперекової підтримки водія |
| П/МІСЦЕ (ПРОПУСК) | 25 | Ручний перемикач пасажирського сидіння |
| МОДУЛЬ 4 | 7,5 | Лівий/правий блок попередження про зіткнення в сліпій зоні, BCM, перемикач аварійної панелі, Vess (динамік), багатофункціональна камера переднього виду |
| PDM 3 | 7,5 | Модуль керування смарт-ключом |
| ЗАПАС | 20 | Запасний |
| ВНУТРІШНЯ ЛАМПА | 7,5 | Лампа ящика рукавички, ліва/права лампа туалетного столика, лампа в салоні, лампа на верхній консолі, зарядний пристрій Wiresess, лампа для багажу |
| ПАМ’ЯТЬ 2 | 7,5 | Блок Vess (динамік), електронний клапан зниженого тиску холодоагенту |
| B/СИГНАЛ ТРИВОГИ | 10 | Сигналізація, Сигнал |
| ПАМ’ЯТЬ 1 | 10 | Модуль керування кондиціонером, проекційний дисплей, комбінація приладів, BCM, датчик дощу |
| ЗАПАС | Запасний | |
| AMP | 30 | Підсилювач |
| МОДУЛЬ 6 | 7,5 | Модуль керування смарт-ключом, BCM |
| MDPS | 7,5 | Управління МВС |
| МОДУЛЬ 1 | 7,5 | Активна повітряна заслінка, аварійний вимикач, роз’єм каналу передачі даних, блок реле ICM (реле складання/розкладання зовнішніх дзеркал) |
| МОДУЛЬ 7 | 7,5 | Модуль переднього сидіння з вентиляцією повітря, модуль обігріву переднього сидіння |
| A/BAG IND | 7,5 | Комбінація приладів, модуль керування кондиціонером |
| ПЕРЕМИКАЧ ГАЛЬМ | 7,5 | Вимикач стоп-сигналів, модуль керування смарт-ключом |
| ПОЧАТОК | 7,5 | Модуль керування смарт-ключом, EPCU |
| КЛАСТЕР | 7,5 | Проекційний дисплей, комбінація приладів |
| ЗАМОК | 20 | Реле дверного замка, реле розблокування дверей, блок реле ICM (реле розблокування на два оберти) |
| PDM 2 | 7,5 | Кнопка запуску/зупинки |
| FCA | 10 | Блок допомоги при запобіганні лобовим зіткненням |
| S/ОБІГРІВАЛЬНИК | 20 | Модуль обігріву передніх сидінь, модуль переднього сидіння з вентиляцією повітря |
| ЗАПАС | 20 | Запасний |
| кондиціонер | 7,5 | Модуль керування кондиціонером, кластерний іонізатор |
| PDM 1 | 15 | Модуль керування смарт-ключом |
| Е-ШИФТЕР | 10 | Перемикач вибору передач (SBW), перемикач на передній консолі |
| ПОДУШКА БЕЗПЕКИ | 15 | Модуль керування SRS, датчик виявлення пасажира |
| IG1 | 25 | Блок друкованої плати (ЗАПЕРЕДЖУВАЧ: IEB 3, EPCU 2) |
| МОДУЛЬ 2 | 10 | Зарядний пристрій Wiresess, модуль керування смарт-ключом, BCM, головний пристрій аудіо, аудіо/відео та навігації, розетка № 1, підсилювач, вимикач зовнішнього дзеркала з електроприводом |
| ПРАЙНА МАШИНА | 15 | Багатофункціональний перемикач (омивач) |
| WIPER (LO/HI) | 10 | БЦМ (очисник) |
| WIPER RR | 15 | Реле заднього склоочисника, електродвигун заднього склоочисника |
| Склоочисник FRT | 25 | Електродвигун переднього склоочисника, розподільний блок E/R (реле переднього склоочисника (низька передача)) |
| ДЗЕРКАЛО З ПІДІГРІВОМ | 10 | Зовнішнє дзеркало з електроприводом водія/пасажира, модуль керування кондиціонером |
| РОЗЕТКА ЖИВЛЕННЯ | 20 | Розетка № 2 / Прикурювач |
| ЗАПАС | 15 | Запасний |
| КЕРМО З ПІДІГРІВОМ | 15 | БЦМ (обігрів керма) |
За роботу прикурювача відповідає запобіжник, позначений як POWER OUTLET.
Блок під капотом

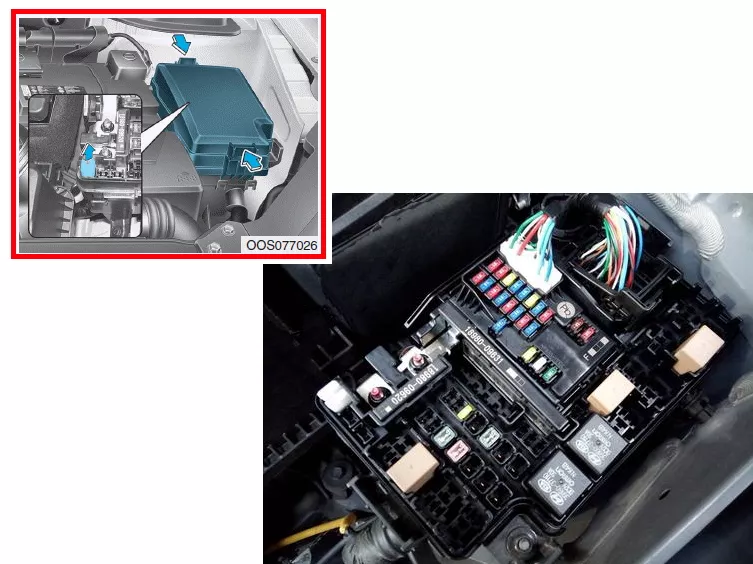

Під капотом, в моторному відсіку зліва, знаходиться основний блок із запобіжниками та реле.

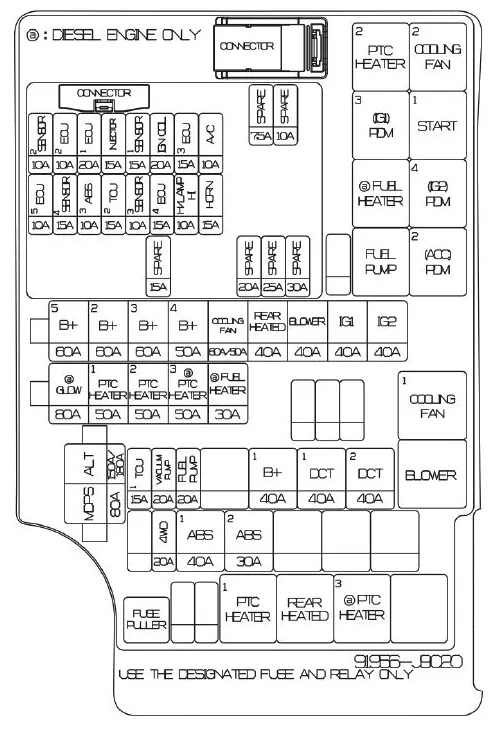

Варіант 1
Для автомобілів з двигунами 1,6 та 2,0
| № | А | Позначення |
|---|---|---|
| ВСЕ | 150 | Розподільний блок E/R (захист ланцюгів запобіжників – ABS 1, ABS 2, 4WD), генератор |
| MDPS | 80 | Рульове керування з електроприводом |
| B+5 | 60 | Блок PCB (захист ланцюгів – HORN, H/LAMP HI, A/C, ECU 4, ECU 3, реле керування двигуном) |
| B+2 | 60 | IGPM (захист ланцюгів – S/HEATER, IPS0, IPS1, IPS2) |
| B+3 | 60 | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50 | IGPM (защита цепей – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, LUNROOF, B/ALARM HORN, POWER OUTLET 2, AMP, P/SEAT (PASS),P/SEAT (DRV)) |
| ОХОЛОДЖУЮЧИЙ ВЕНТИЛЯТОР | 50/60 | З’єднувальний блок E/R (реле вентилятора охолодження №2, реле вентилятора охолодження №1) |
| ЗАДНІЙ ПІДІГРІВ | 40 | З’єднувальний блок E/R (Реле заднього обігрівача) |
| ПОДУВОДУВКА | 40 | З’єднувальний блок E/R (реле вентилятора) |
| IG1 | 40 | Без Smart ключа: Замок запалювання |
| З ключом Smart: З’єднувальний блок E/R (Реле PDM № 3 (IG1), реле PDM № 2 (ACC)) | ||
| IG2 | 40 | Без ключа Smart: перемикач запалювання, розподільний блок E/R (реле Srart #1) |
| З ключом Smart: з’єднувальний блок E/R (Реле PDM #4 (IG2), реле Srart #1) | ||
| PTC НАГРІВАЛЬНИК 1 | 50 | З’єднувальний блок E/R (Реле нагрівача PTC 1) |
| PTC НАГРІВАЛЬНИК 2 | 50 | З’єднувальний блок E/R (Реле нагрівача PTC 2) |
| ПКУ 1 | 15 | Блок керування коробкою передач 1 |
| ВАКУУМНИЙ НАСОС | 20 | Вакуумний насос |
| ПАЛИВНИЙ НАСОС | 20 | З’єднувальний блок E/R (реле паливного насоса) |
| B+1 | 40 | IGPM (захист ланцюгів – BRAKE SWITCH, PDM 1, DOOR LOCK, MODULE 1, PDM 2), Пристрій автовідключення при витоку струму) |
| DCT1 | 40 | Трансмісія з подвійним зчепленням |
| DCT2 | 40 | Трансмісія з подвійним зчепленням |
| 4WD | 20 | ЕБУ системою повного приводу |
| ABS 1 | 40 | Модуль керування системою ESC, універсальний контрольний роз’єм |
| ABS 2 | Модуль керування системою ESC | |
| ДАТЧИК 2 | 10 | Блок PCB (реле кондиціонера), з’єднувальний блок E/R (реле охолоджувального вентилятора №1), електромагнітний клапан керування вентиляцією, електромагнітний клапан керування RCV, клапан керування олією #1~#2, клапан закриття каністри (evap) |
| ECU 2 | 10 | модуль керування двигуном |
| ECU 1 | 20 | модуль керування двигуном |
| ІНЖЕКТОР | 15 | система упорскування палива |
| ДАТЧИК 1 | 15 | Кисневий датчик (вгору/вниз) |
| КОТУШКА ЗАПАЛЮВАННЯ | 20 | Котушки запалювання №1 – #4 |
| ECU 3 | 15 | модуль керування двигуном |
| кондиціонер | 10 | Блок PCB (реле кондиціонера) |
| ECU 5 | 10 | модуль керування двигуном |
| ДАТЧИК 4 | 15 | Вакуумний насос |
| ABS 3 | 10 | Модуль керування ESC, універсальний контрольний роз’єм |
| ПКУ 2 | 15 | модуль керування трансмісією, перемикач діапазонів коробки передач |
| ДАТЧИК 3 | 10 | З’єднувальний блок E/R (реле паливного насоса) |
| ECU 4 | 15 | модуль керування двигуном |
| H/LAMP HI | 10 | Блок PCB (реле фар далекого світла) |
| РІГ | 15 | Блок PCB (реле звукового сигналу) |

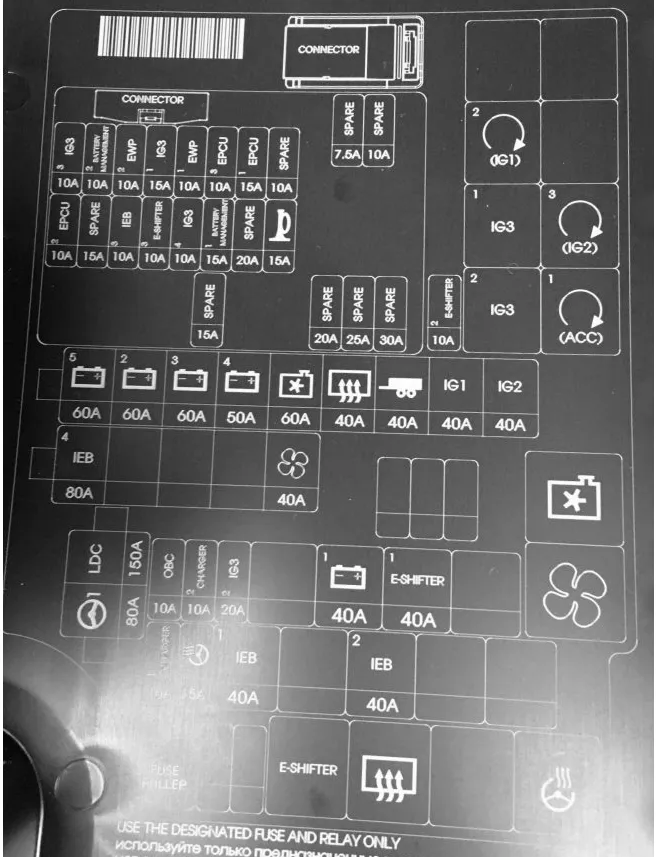

Варіант 2
для електричних автомобілів (Kona Electric).
Звіряйте схему зі свого із зворотного боку кришки блоку.
| № | А | Позначення |
|---|---|---|
| B+1 | 40 | IGPM (захист ланцюгів – BRAKE SWITCH, MODULE 1, PDM 1, PDM 2, DOOR LOCK / Пристрій автовідключення при витоку струму) |
| B+2 | 60 | IGPM (захист ланцюгів – S/HEATER, IPSO, IPS1, IPS2) |
| B+3 | 60 | IGPM (IPS3, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50 | IGPM (защита цепей – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, SUNROOF, AMP, P/SEAT (DRV), P/SEAT (PASS)) |
| B+5 | 60 | Блок PCB (захист ланцюгів – BATTERY MANAGEMENT, HORN, EPCU 1, H/LAMP, IG3 MAIN Relay) |
| УПРАВЛІННЯ БАТАРЕЄЮ | 15 | Модуль керуючий акумулятором |
| ПОДУВОДУВКА | 40 | З’єднувальний блок E/R (реле вентилятора) |
| ЗАРЯДНИЙ ПРИСТРІЙ 1 | 10 | Дверний модуль роз’єму заряджання |
| ЗАРЯДНИЙ ПРИСТРІЙ 2 | 10 | Блок реле ICM (Реле блокування / розблокування заряду), блок CCM (Центральний модуль управління) |
| ОХОЛОДЖУЮЧИЙ ВЕНТИЛЯТОР | 60 | З’єднувальний блок E/R (реле вентилятора охолодження) |
| ВОДЯНИЙ ЕЛЕКТРИЧНИЙ НАСОС | 15 | Електронний водяний насос |
| EPCU 1 | 10/15 | блок керування електроживленням |
| EPCU 2 | ||
| ЕЛЕКТРОННИЙ ПЕРЕКЛЮЧАТЕЛЬ 1 | 40 | З’єднувальний блок E/R (запобіжник – E-Shifter, реле системи електронного перемикання передач) |
| E-SHIFTER 3 | 10 | SCU |
| H/LAMP HI | 10 | Реле фар (дальнє світло) |
| РІГ | 15 | Реле звукового сигналу |
| IEB 1 | 40 | Електронний модуль керування гальмами, універсальний контрольний роз’єм |
| IEB 2 | 40 | Електронний модуль керування гальмами |
| IEB 3 | 10 | Електронний модуль керування гальмами, універсальний контрольний роз’єм |
| IEB 4 | 40 | Електронний модуль керування гальмами |
| IG1 | 40 | З’єднувальний блок E/R (Реле PDM (IG1) 2, реле PDM (ACC) 1) |
| IG2 | 40 | З’єднувальний блок E/R (Реле PDM (IG2) 3) |
| IG3 1 | 15 | З’єднувальний блок E/R (Реле IG3 1, реле IG3 2) |
| IG3 2 | 10 | BMU, OBC (Бортовий зарядний пристрій), блок керування електроживленням |
| IG3 3 | 10 | З’єднувальний блок E/R (реле вентилятора охолодження), електронний компресор кондиціонера, лівий та правий 3-ходовий клапан керування охолоджувальною рідиною |
| IG3 4 | 10 | Система активної повітряної заслінки під переднім бампером, блок CCM (Центральний модуль керування), дверний модуль роз’єму для зарядки, обігрівач PTC кондиціонера, аварійний вимикач, модуль керування кондиціонером, головний пристрій аудіо/відео та навігації, комбінація приладів, IPGM (модуль керування IPS) |
| IG3.5 | 20 | З’єднувальний блок E/R (Реле IG3 1, реле IG3 2) |
| ГОЛОВНА | 150 | З’єднувальний блок E/R (запобіжник – IEB 1, IEB 2, CHARGER 1), блок керування електроживленням (LDC) |
| MDPS | 80 | Рульове керування з електроприводом |
| OBC | 10 | Захист ланцюга вбудованого зарядного пристрою |
| ЗАДНІЙ ПІДІГРІВ | З’єднувальний блок E/R (реле заднього підігріву) |
На плюсовій клемі акумуляторної батареї кріпиться головний запобіжник високої потужності.
