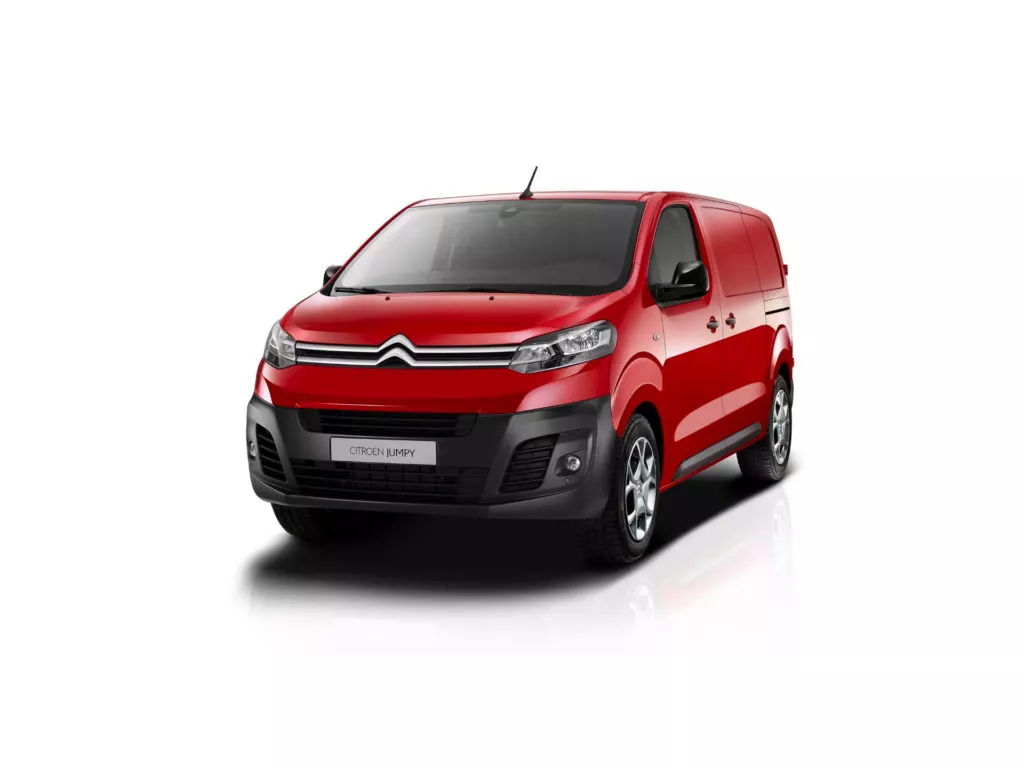

Citroën SpaceTourer 3 покоління випускався у 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель отримала фейсліфтинг. Вантажна версія цієї моделі називається Citroën Jumpy 3. У деяких країнах вона також відома як Citroën Dispatch. У цій статті ми представимо опис запобіжників та реле Citroën SpaceTourer Jumpy 3 з блок-схемами, фото-прикладами виконання та розташуванням. Виділимо запобіжник прикурювача.
Призначення запобіжників у блоках, а також їх кількість, може відрізнятися від представленого та залежить від року випуску, рівня електрообладнання (ECO/FULL) та регіону постачання вашого автомобіля.
Блоки в салоні

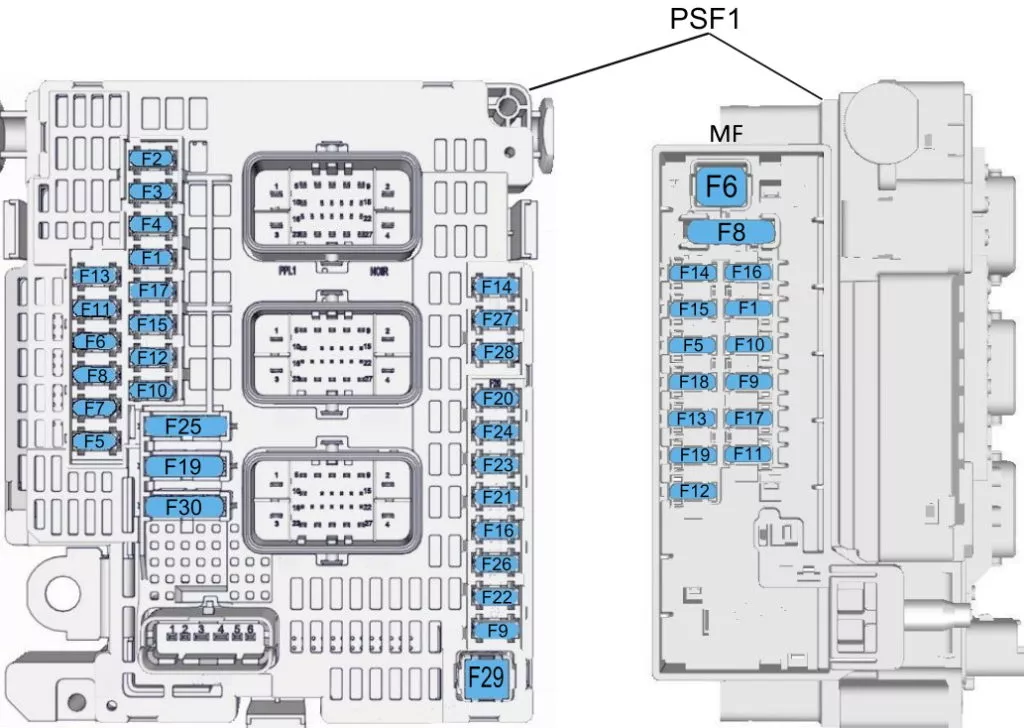

Блок запобіжників

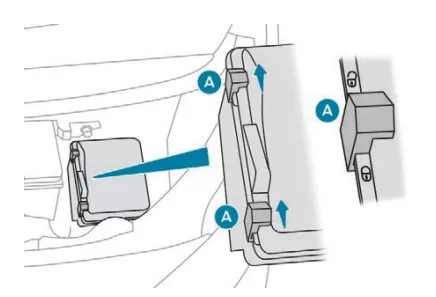

Головний блок запобіжників розташований з лівого боку внизу панелі приладів.

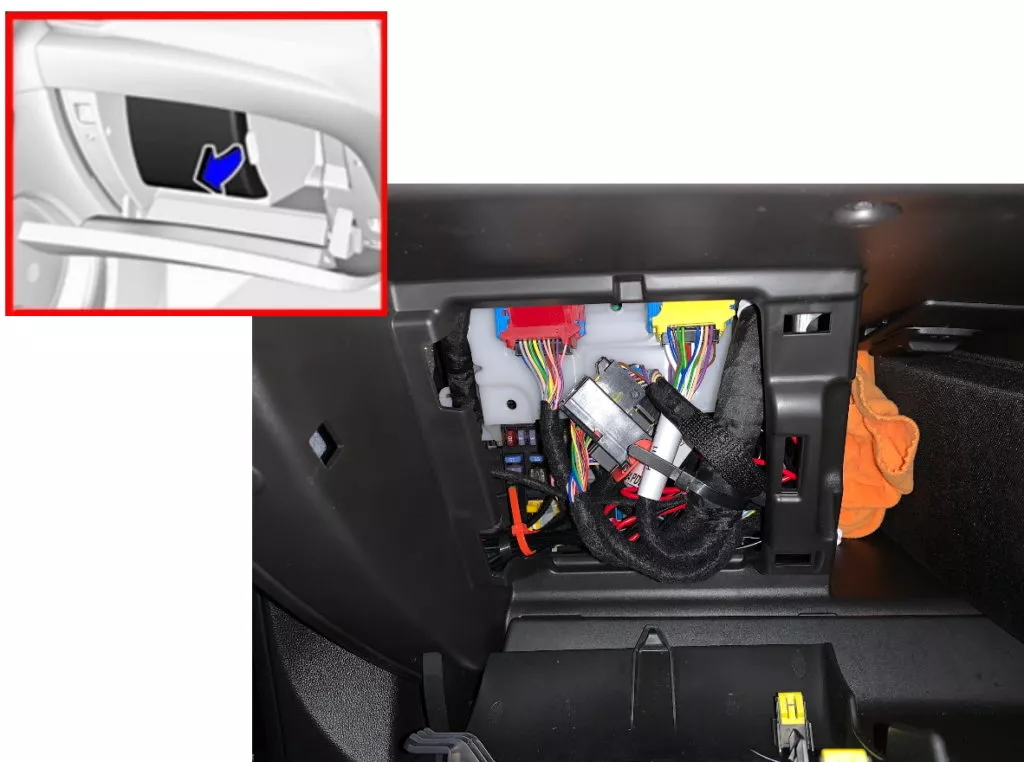

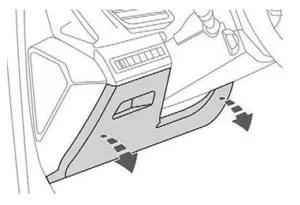

Щоб отримати до нього доступ, потрібно зняти захисну кришку або бардачок. В автомобілях з правим кермом цей блок розташований у бардачку.

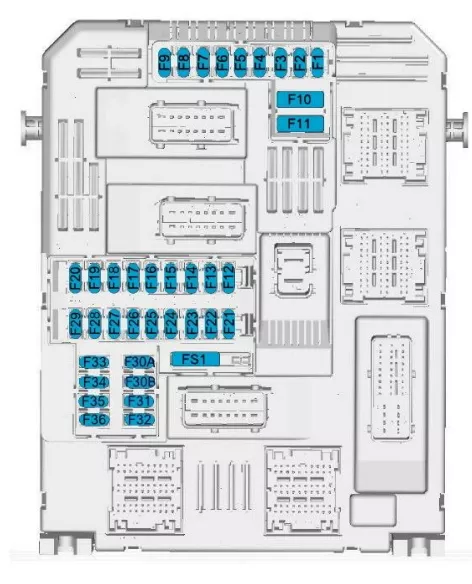

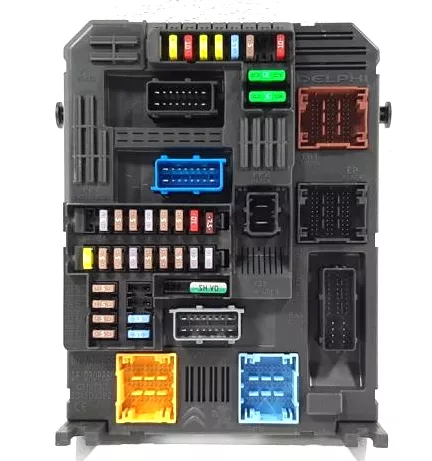

Сам блок запобіжників виглядатиме приблизно так.
| № | А | Опис |
|---|---|---|
| Ф1 | 30 | Повний: Повний: замок запалювання, кнопковий стартер ADML. |
| 10 | ECO: фотохромне дзеркало салону, насос паливної присадки, DAEH, ASR+ накатне колесо, зчеплення CTC. | |
| Ф2 | 3 | Повний: Датчик кута повороту керма. |
| Ф3 | 3 | Повний: Розетка для побутової техніки, Джойстик Comelec |
| 5 | ЕКО: BSG TC | |
| Ф4 | 7,5 | Повний комплект: роз’єм для приладів, діагностичний роз’єм, двофункціональний гальмівний вимикач, централізований пристрій підтримки напруги. |
| 15 | ЕКО: Сигнал | |
| Ф5 | 5 | Повна комплектація: багатофункціональний екран, камера заднього виду, допомога при паркуванні з використанням ЕБУ. |
| 20 | ECO: Насос омивача переднього/заднього скла | |
| Ф6 | 15 | Повний: |
| 20 | ECO: Насос омивача переднього/заднього скла | |
| Ф7 | 10 | Повний: аудіопідсилювач, задній BCC |
| 10 | ECO: передня розетка 12 В. | |
| Ф8 | Задній склоочисник | |
| Ф9 | Салонна лампа | |
| Ф10 | Передні та задні зовнішні/внутрішні блокування двигуна з електроприводом + паливний фільтр | |
| Ф11 | Передні та задні внутрішні/зовнішні затвори паливного бака | |
| Ф12 | 3 | Повний: Сигналізація, напруга сигналізації APV. |
| 7,5 | ECO: головний стопор CTC, DMTC, діагностичний роз’єм. | |
| Ф13 | 3 | Повний: Модуль керування котлом, напруга APV |
| 10 | ECO: Фронтальний мультиплексор, CRT, BCC, VTH, MCP | |
| Ф14 | 15 | Повний: |
| 5 | ЕКО: BTA, будильник | |
| Ф15 | 5 | ECO: Діагностичний роз’єм |
| Ф16 | 5 | Повний: |
| 3 | ECO: вимикач зупинки, DMTR | |
| Ф17 | 10 | Повний: розетка 12 В у багажнику або вантажному відсіку. |
| 5 | ЕКО: CMB | |
| Ф18 | 5 | Повністю: автономний телематичний блок. |
| 5 | ECO: Підігрівач контуру охолоджувальної рідини салону. | |
| Ф19 | 5 | Повністю: Растерадор |
| 3 | ЕКО: BSG, HDC, VCI | |
| Ф20 | 15 | Повністю: блок запобіжників у відсіку реле 3. |
| Ф21 | 3 | Повний: зарядка лампи Nomadic, зчитувач карток |
| 3 | ECO: Блокування керма, Натисніть DEM (ADML) | |
| Ф22 | 3 | Повний комплект: підсвічування бардачка, зчитувач карток. |
| 3 | ЕКО: CDPL, CVM | |
| Ф23 | 3 | Повна комплектація: платинові дзеркала для керування водійськими воротами, таксі, система допомоги при паркуванні з моніторингом сліпих зон. |
| 5 | ECO: Світиться попереджувальний індикатор ременя безпеки. | |
| Ф24 | 5 | Повний: Загальний випадок сервітуту, Модуль зв’язку під польотом (CV00) |
| 5 | ЕКО: AAS, задня камера | |
| Ф25 | 5 | Повний: перемикач корекції проектора, електрохромне дзеркало заднього виду. |
| 5 | ЕКО: Подушка безпеки | |
| Ф26 | 3 | Повний: роз’єм приладів, індикатор відстібання ременів безпеки водія та пасажира, напруга APV. |
| 3 | ECO: Електронна система контролю стійкості | |
| Ф27 | 3 | Повний: Датчик дощу, Перемикач під кермом. |
| 5 | ECO: модуль керування обігрівачем | |
| Ф28 | 10 | Повний комплект: передня коробка передач MCP-BCC, мультиплексор на передній панелі, аудіосистема та проекційний дисплей. |
| 5 | ЕКО: Очисна споруда стічних вод | |
| Ф29 | 5 | Повний: корпус проводки двигуна (PSF1) |
| 20 | ЕКО: RD6, NAC, RCC | |
| F30A | 15 | Повний: Аудіо деформація APV |
| Ф30Б | 15 | Повний: Аудіо деформація APV |
| Ф31 | 5 | Повний: ЕБУ подушок безпеки |
| 15 | ECO: аудіосистема другого покоління | |
| Ф32 | 5 | Повні: ліві та праві розсувні бічні двері. |
| 15 | ECO: прикурювач або розетка 12 В. | |
| Ф33 | 15 | Повний: прикурювач або розетка на 12 вольт. |
| Ф34 | 3 | Повний: Житловий сервітут загального користування, Розподільний щит причепа |
| 5 | ЕКО: Блок рульового керування, AAS з SAM, регулювання дзеркала заднього виду, кузов BTR-трансформер. | |
| Ф35 | 5 | Повний: Комбінований ЕБУ блоку перемикання причепа, комп’ютер керування приладовою панеллю |
| 5 | ECO: регулювання кута нахилу фар, BCP, рівень температури охолоджувальної рідини, діагностичний роз’єм. | |
| Ф36 | 20 | Повний: аудіо |
| 5 | ECO: освітлення бардачка, зарядний пристрій, лампа для читання карти. | |
| Реле | ||
| Р1 | Їжа + аксесуари | |
| Р2 | Живлення + CAN | |
| Р3 | Повний: Очищає задній екран. | |
| ЕКО: Підставка + BTR | ||
| Р4 | Повне: переднє та заднє зовнішнє/внутрішнє блокування двигуна. | |
| Р9 | ||
| Р4 | ECO: Реле заднього склоочисника | |
| Р5 | ECO: Насос омивача лобового скла | |
| Р6 | ECO: Насос омивача заднього скла | |
| Р7 | ЕКО: Звуковий сигнал | |
| Р8 | ECO: Переднє та заднє зовнішнє/внутрішнє блокування двигуна. | |
| Р13 | ||
За роботу прикурювача відповідає запобіжник 32 або 33.
Блок запобіжників і реле

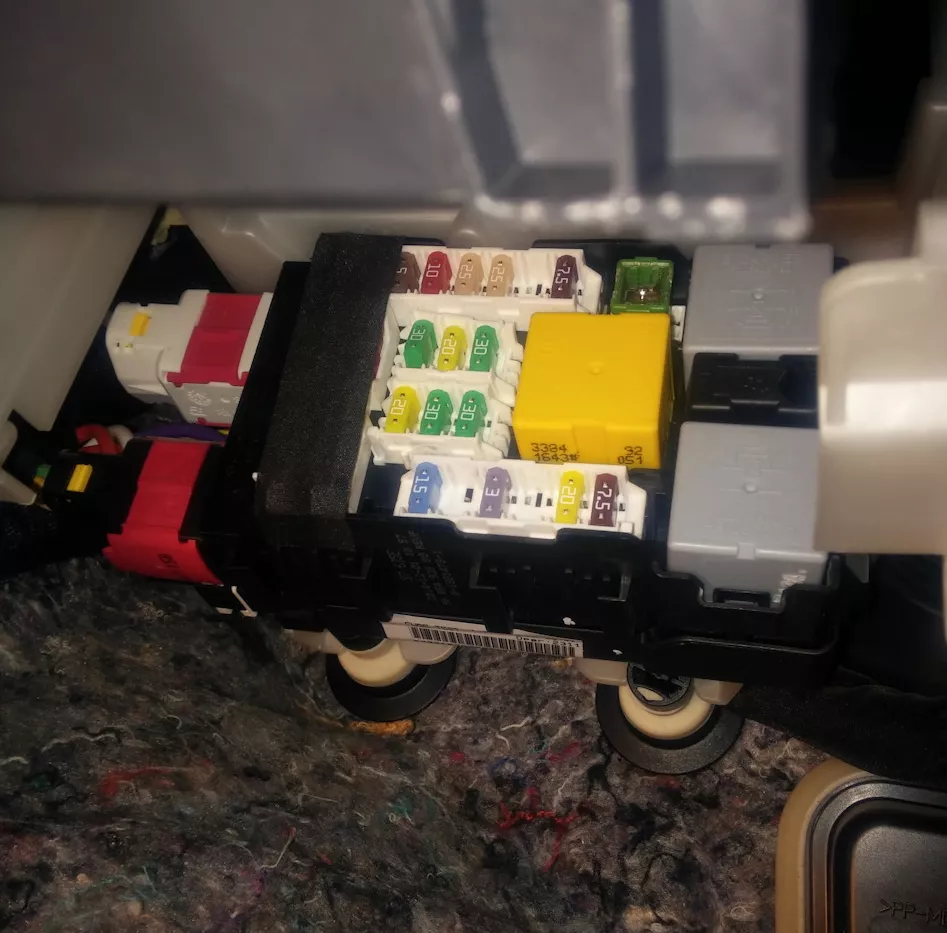

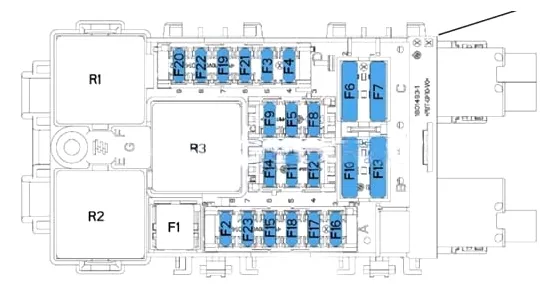

Цей блок розташований за головним блоком запобіжників і встановлений на передній стінці салону автомобіля.
| № | А | Маркування |
|---|---|---|
| Ф1 | 40 | Підігрів заднього скла |
| Ф2 | 7,5 | Повний: Повний: підігрів дзеркала |
| 10 | ECO: Підігрів дзеркала | |
| Ф3 | 20 | Повна: розетка 230 В. |
| 30 | ECO: Електричний передній склопідйомник | |
| Ф4 | 15 | Повністю: складне дзеркало заднього виду. |
| 30 | Повний: Складане дзеркало заднього виду, Si 2 LVE | |
| 20 | ECO: розетка 12 В, комплект APV 230 В. | |
| Ф5 | 30 | Повний: |
| 20 | ЕКО: BSG RQ | |
| Ф6 | 30 | Повний: Мотор переднього електросклопідйомника |
| 10 | ЕКО: Складні дзеркала | |
| Ф7 | 30 | Повний: підігрів сидінь |
| 10 | ЕКО: Складні дзеркала | |
| Ф8 | 25 | Повністю: підсилювач звуку |
| 40 | ЕКО: | |
| Ф9 | 20 | Повний: AR-прибирання з двох екранів |
| 15 | ЕКО: розетка RG2 12 В | |
| Ф10 | 15 | Повна: розетка 12 вольт. |
| 3 | ЕКО: BSG | |
| Ф11 | 5 | Повний: Загальна справа рабства з трейлером, 7/13 треків |
| 20 | Повний: Загальна справа рабства з трейлером, 7/13 треків | |
| 20 | ECO: підігрів кришки, подвійний задній склоочисник. | |
| Ф12 | 30 | Повний: електропривод водійського сидіння |
| 20 | ECO: підігрів сидіння або підігрів багатосидіння. | |
| Ф13 | 40 | Повний: |
| Ф14 | 30 | Повний: електричне пасажирське сидіння. |
| Ф15 | 25 | Повний: |
| Ф16 | 5 | Повний: |
| Ф17 | 10 | Повний: |
| Ф18 | 25 | Повний: |
| Ф19 | 7,5 | Повний: |
| Ф20 | 3 | Повний: |
| Ф21 | 3 | Повні: ліві та праві розсувні бічні двері з електроприводом. |
| Ф22 | 20 | Повний комплект: розетка для рукавичок, 12 В, APV 230 В. |
| Ф23 | 3 | Повний випадок: Загальна справа щодо сервітуту на причіп |
| Реле | ||
| Р1 | Повністю: праве складне дзеркало. | |
| ECO: обігрів заднього скла + дзеркал | ||
| Р2 | Повністю: ліве складне дзеркало. | |
| ЕКО: Електричні склопідйомники | ||
| Р3 | Повний: підігрів дзеркал та заднього виду. | |
| ЕКО: Складні дзеркала | ||
| Р4 | ЕКО: Складні дзеркала | |
| Р5 | ЕКО: Підігрів кришки | |
| Р6 | ЕКО: розетка 12 В. | |
| Р7 | ECO: Підігрів сидінь. | |
Блоки під капотом
Блок запобіжників і реле

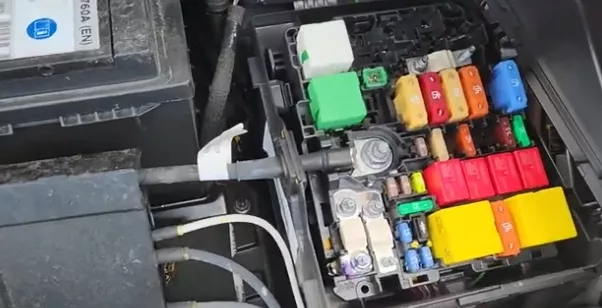

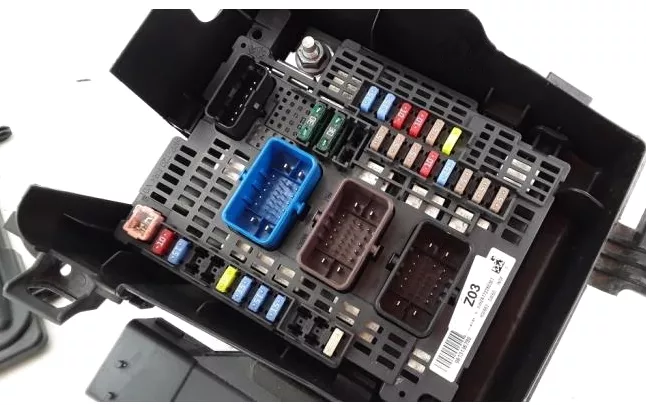

У моторному відсіку, під капотом, з лівого боку, поруч з акумулятором, знаходиться блок запобіжників і реле. Приклад доступу показано на схемі.

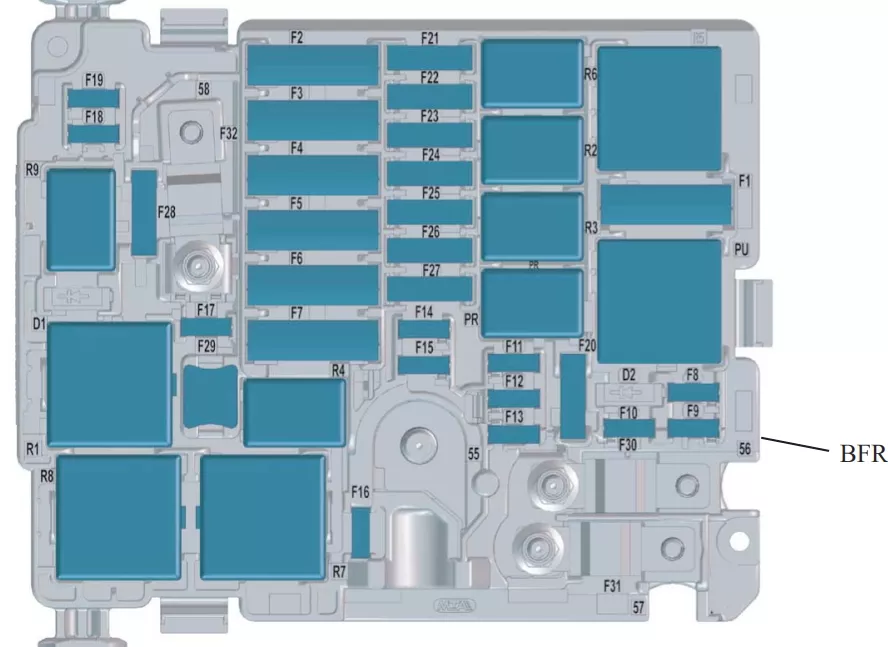

Варіант 1 (повний)
| № | Призначення |
|---|---|
| МФ1 | – |
| MF5 | – |
| MF6 | – |
| MF8 | Дизель Євро-6: датчики NOX та SCR |
| МФ9 | – |
| МФ10 | – |
| МФ11 | – |
| МФ12 | Склоочисник, механічна коробка передач, ЕБУ Ax6 III |
| MF13 | Охолоджувальна рідина та обігрівач салону |
| МФ14 | ЄС COMELEC Ax6 III |
| МФ15 | – |
| МФ16 | – |
| МФ17 | – |
| МФ18 | Двофункціональний гальмівний вимикач |
| МФ19 | – |
| Ф1 | Реле центрального вимикача живлення 1032, дизельні форсунки |
| Ф2 | Реле керування блоком вентилятора охолодження, велосипедним вентилятором, блоком |
| Ф3 | Реле рульового керування, Центральний пристрій підтримки напруги, Реверсивний генератор |
| Ф4 | Інжектор SCR |
| Ф5 | Затвор з насосним приводом |
| Ф6 | Заміна витратоміра впускного повітря, електромагнітного клапана EGR |
| Ф7 | Регулятор потоку соленоїда дизельного насоса, пропорційний соленоїд TGV |
| Ф8 | Датчик виявлення води в дизельному паливі, соленоїд масляного насоса |
| Ф9 | Електронний іммобілайзер |
| Ф10 | – |
| Ф11 | Корпус 3 вимикача захисту рульового керування, мікропроектора корекції двигуна, насоса паливної присадки. Зсувні бічні двері з електроприводом. |
| Ф12 | Нагрівальна форсунка |
| Ф13 | Дистриб’ютор DMTR |
| Ф14 | Потужний масовий насос омивача переднього та заднього скла |
| Ф15 | Розрахунок ARTIV, діагностичний роз’єм, вимикач зчеплення, датчик рівня охолоджувальної рідини, блок керування гідропідсилювачем керма |
| Ф16 | Група насосів кондиціонера AR |
| Ф17 | Вбудований системний інтерфейс |
| Ф19 | Протирання лобового скла |
| Ф20 | Потужність насоса, омивач переднього та заднього вікна |
| Ф21 | Насос омивача фар |
| Ф22 | Звуковий сигнал тривоги |
| Ф23 | Правий світлофор |
| Ф24 | Лівий світлофор |
| Ф25 | – |
| Ф26 | – |
| Ф27 | – |
| Ф28 | – |
| Ф29 | Стартер |
| Ф30 | Дизельний обігрівач |
| Реле | |
| Р1 | ЕБУ дизельного двигуна |
| Р2 | Керування мотоциклом |
| Р3 | Керування мотоциклом |
| Р4 | ЕБУ двигуна, реле рульового керування CPC (1032), центральний пристрій підтримки напруги, реверсивний генератор, вентилятор двигуна |
| Р5 | ЕБУ двигуна, насос присадки FAP (DV6C-DV6D) |
| Р6 | Постачання + БТР |
| Р7 | Стартер |
| Р8 | Протирання лобового скла |
| Р9 | |
| Р1 | Насос омивача переднього та заднього скла |
| Р11 | Насос омивача фар |
| Р12 | Звуковий сигнал тривоги |
| Р13 | – |
| Р14 | Лівий світлофор |
| Р15 | Правий світлофор |
| Р16 | |
| Р17 | |
Варіант 2 (ЕКЗ)
| № | А | Маркування |
|---|---|---|
| Ф1 | 40 | Вентилятор кондиціонера |
| Ф2 | 60 | Комп’ютер системи ABS/ESP |
| Ф3 | 80 | Блок запобіжників 3 у салоні автомобіля |
| Ф4 | 30 | Комп’ютер системи ABS/ESP |
| Ф5 | 50 | Інтелектуальний блок перемикання (праві покажчики повороту, передні праві габаритні вогні, праві стоп-сигнали, ліві задні вогні, праві протитуманні фари). 20A Підігрів лобового скла |
| Ф6 | 60 | Блок керування двошвидкісним вентилятором охолодження (GMV) 20A Калькулятор BVA AxN8 – калькулятор BVA Ax6III (термічний) |
| Ф7 | 70 | Інтелектуальний комутаційний блок |
| Ф8 | 15 | Паливний насос системи керування двигуном, Термостат з пілотним керуванням – Електромагнітний клапан масляного насоса (промивання електронною системою керування) – Електричний електромагнітний клапан – Вимірювач витрати впускного повітря – Кисневі датчики (EP6FADTX), Термостат з пілотним керуванням – Перемикач води, Електричний електромагнітний клапан (для EB2DT або EP6FDT) l Підкачувальний насос з пілотним керуванням (для DV6F або DW10F) |
| Ф9 | 15 | Пілотний підкачувальний насос (DW10F), впускний та випускний клапани v електромагнітні клапани – Пілотний термостат – Електромагнітний клапан масляного насоса (промивання з електроприводом) – Електричний електромагнітний клапан – Вимірювач витрати впускного повітря – Кисневі датчики (EP6FADTX) Подача води Електричний електромагнітний клапан (EP6FDT) |
| Ф10 | 15 | Комп’ютер двигуна – Соленоїд насоса регулювання витрати дизельного палива – Соленоїдний клапан регулювання тиску турбокомпресора (DV5R та DW10F) – Термостат S (DV5R) – Підігрівач продувки – Соленоїдні клапани керування впускним та випускним клапанами (EP6FADTX) – Промивка TS |
| Ф11 | 20 | Комп’ютер двигуна |
| Ф12 | 5 | Пристрої – реле GMV – Istars – DMTC, електричне водяне охолодження з турбонаддувом (EB2ADTS та EP6FADTX), інтелектуальний сервісний блок (EP6FADTX) |
| Ф13 | 5 | Інтелектуальний комутаційний блок |
| Ф14 | 5 | Одиниця рівня заряду акумулятора |
| Ф15 | 20 | Електричний підігрів лобового скла |
| Ф16 | 15 | Протитуманні фари 10A Денні ходові вогні |
| Ф17 | 10 | Діагностика реле GMP BFRM – BSI1 – Комп’ютер двигуна – Нижній датчик NOx (форсунки DV5R та DW10 (DV5R) |
| Ф18 | 10 | Дальнє світло правої фари |
| Ф19 | 10 | Ліві фари дальнього світла |
| Ф20 | 30 | Комп’ютер двигуна l Підкачувальний насос (для ER6EDT) – котушки запалювання (EB2ADTS та EP6FADTX) |
| Ф21 | 30 | Стартер |
| Ф22 | 40 | Резерв – Таксі |
| Ф23 | 40 | Стартер / Генератор |
| Ф24 | 40 | Блок запобіжників у салоні 5 |
| Ф25 | 40 | Блок запобіжників 3 у салоні автомобіля |
| Ф26 | 15/20 | Обігрівач |
| Ф27 | 25 | Інтелектуальний блок перемикання (Права фара ближнього світла – Праві ліхтарі заднього ходу – Ліві протитуманні фари – Ліві задні габаритні вогні – Третій стоп-сигнал.) |
| Ф28 | 30 | Блок живлення насоса сечовини та резистор нагрівання трубки сечовини (UCE або DV5R) – Датчик NOx (DW10F) – Комп’ютер двигуна (EP6FADTX) – (BlueInjection, AdBlue) |
| Ф29 | 40 | Склоочисник |
| Ф30 | 80 | Блок попереднього нагріву |
| Ф31 | 80 | Блок комутації та захисту |
| Ф32 | 80 | Гідропідсилювач керма, ліва фара ближнього світла – Статичні покажчики поворотів – Повторювачі бокових покажчиків поворотів – Ліві покажчики поворотів – Передні ліві та задні праві габаритні вогні – Ліві стоп-сигнали – Підсвічування номерного знака. |
| Реле | ||
| Р1 | Комп’ютер керування двигуном / Дизель Euro6 (живлення модуля SCR) | |
| Р2 | Компресор кондиціонера / Електричний підігрівач лобового скла | |
| Р3 | Закваска / термічна підготовка | |
| Р4 | Протитуманні фари / денні ходові вогні | |
| Р5 | Вентилятор кондиціонера | |
| Р6 | Стартер | |
| Р7 | Передній склоочисник | |
| Р8 | Передній склоочисник | |
| Р9 | Фари | |
Акумуляторний блок

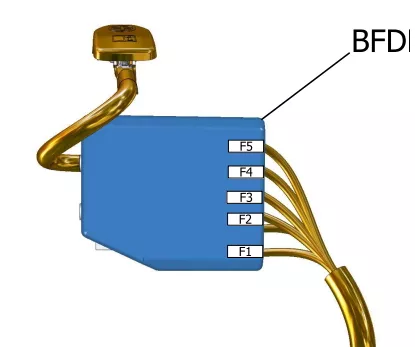

До клеми акумулятора прикріплено блок запобіжників високої ємності.
| № | А | Призначення |
|---|---|---|
| 1 | 60 | Електричний блок керування для двошвидкісного двигуна вентилятора |
| 2 | 100 | Блок запобіжників |
| 3 | 80 | Гідропідсилювач керма |
| 4 | 80 | Блок запобіжників у салоні автомобіля |
| 5 | 80 | Блок запобіжників у салоні автомобіля |
