Запобіжники та реле Citroen C5 Aircross. Схема запобіжників Citroen C5 Aircross.

Citroen C5 Aircross випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2023 та 2024 роках. За цей час модель зазнала фейсліфтингу. У цій статті ви можете знайти опис запобіжників та реле Citroen C5 Aircross зі схемами блоків запобіжників, їх розташуванням та фотоприкладами виконання. Окремо виділимо запобіжник прикурювача.

Призначення запобіжників у блоках, а також їх кількість, може відрізнятися від представленого та залежить від року випуску, рівня електрообладнання та регіону постачання вашого автомобіля.

Блоки в салоні

Основний блок

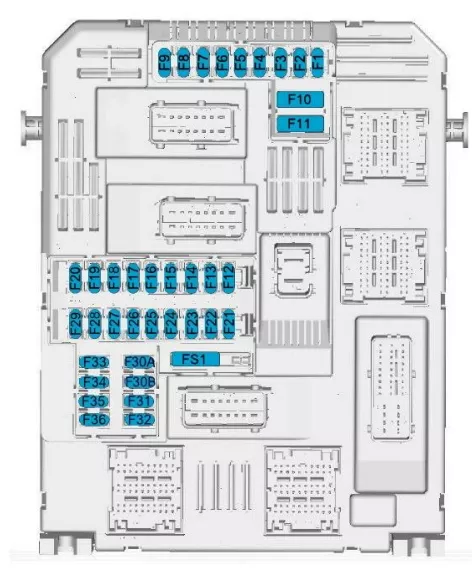

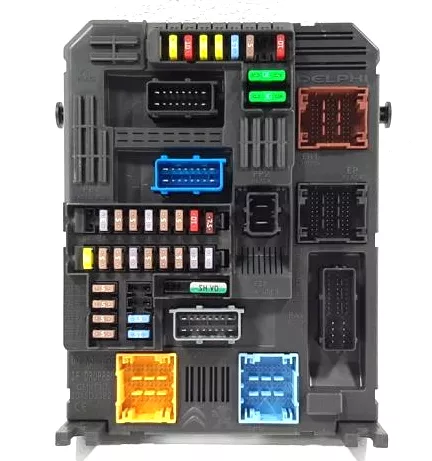

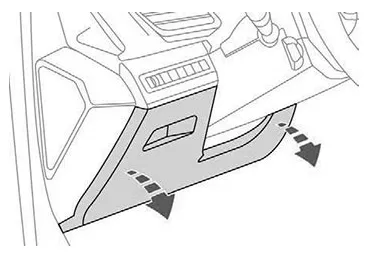

Головний блок запобіжників розташований з лівого боку внизу панелі приладів.

№	Опис
1	Електрохромне дзеркало заднього виду, заднє скло з антизапотіванням, сажовий фільтр, датчики паркування, гідропідсилювач керма, система газорозподілу, перемикач педалі зчеплення, регулювання зовнішніх дзеркал.
3	Модуль керування положенням причепа
4	УВАГА
5	Омивач лобового скла (передній/задній)
6	Омивач лобового скла (передній/задній)
7	Задній роз’єм / USB
8	Задній склоочисник
10	Замок дверей/замок задніх дверей
11	Замок дверей/замок задніх дверей
12	Система «Стоп-старт»/модуль діагностичного роз’єму/гальмівна система
13	Інформаційно-розважальна система / Система клімат-контролю
14	Сирена сигналізації
15	Система клімат-контролю
16	Перемикач передач автоматичної коробки передач, перемикач педалі гальма, система «Стоп-старт».
17	Панель приладів
18	Блок живлення причепа
19	Електрообладнання рульової колонки / Органи керування на кермі
21	ПУСК/СТОП
22	Камера / Датчик дощу / Автоматичне керування освітленням
23	Нагадування про прикріплення ременя безпеки
24	Автоматична коробка передач / Розширена система допомоги при паркуванні / Система кругового огляду
25	Повітряна подушка
26	Електронний контроль стійкості
27	сигналізації
28	Сигналізація (сирена), додатковий приймач дистанційного керування опаленням/вентиляцією
29	Інформаційно-розважальна система
31	Прикурювач / роз’єм на передній панелі
34	Підігрів заднього скла / Підігрів лобового скла / Бездротова зарядка
35	Модуль вимикача світла/діагностичного роз’єму
36	Освітлювальні прилади

Запобіжник № 31 відповідає за роботу прикурювача.

Додатковий блок

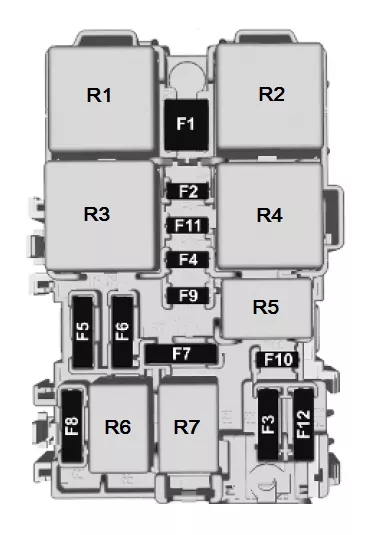

Поруч з основним блоком можна встановити додатковий блок запобіжників.

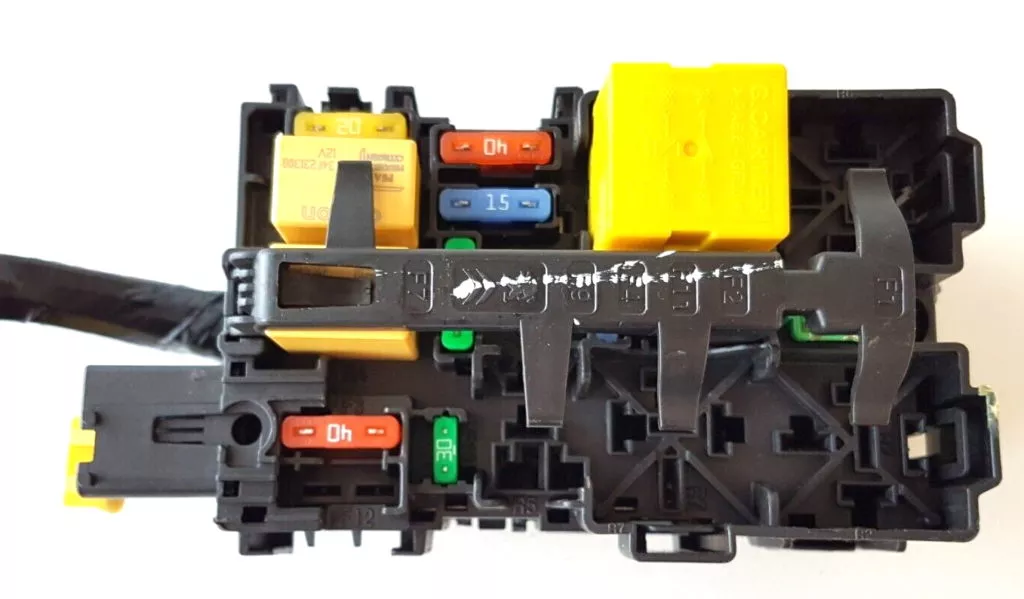

№	А	Маркування
Ф1	40А	Обігрівач/обігрівач заднього скла
Ф2	10А	Підігрів зовнішніх бічних дзеркал
Ф3	30А	Електричні склопідйомники – задні
Ф4	10/15А	Складання бічних дзеркал / Регулювання зовнішніх дзеркал
Ф5	30А	Електричні склопідйомники – передні
Ф6	15А	Розетка в багажнику
Ф7	30А	Підігрів сидінь
Ф8		Аудіопідсилювач
Ф9		–
Ф10	30А	Панорамний дах
Ф11	20А	Функція масажу передніх сидінь
Ф12		Лука
Реле
Р01		Реле підігріву сидінь
Р02		Реле електросклопідйомників
Р03		Реле обігрівача/підігріву заднього скла
Р04		–
Р05		–
Р06		–
Р07		–

Блок під капотом

Блок запобіжників і реле

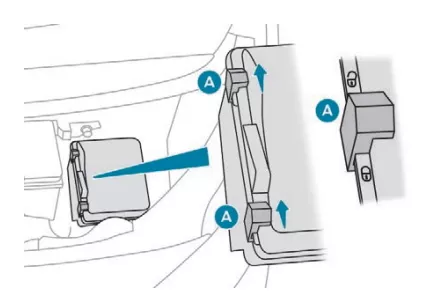

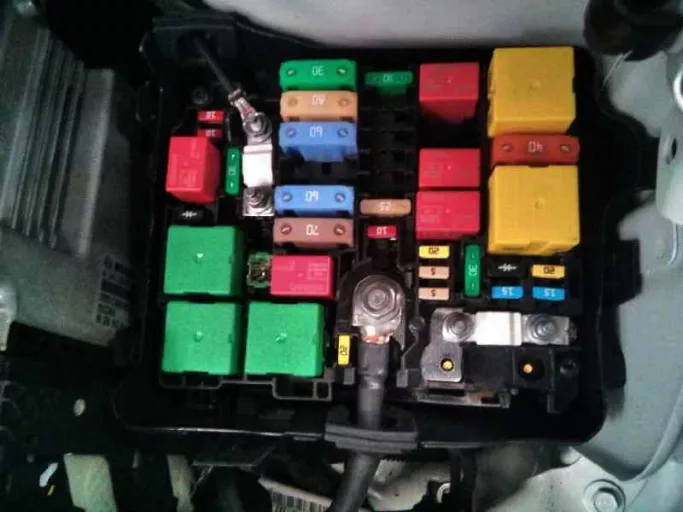

У моторному відсіку, під капотом, з лівого боку, поруч з акумулятором, знаходиться блок запобіжників і реле. Приклад доступу показано на схемі.

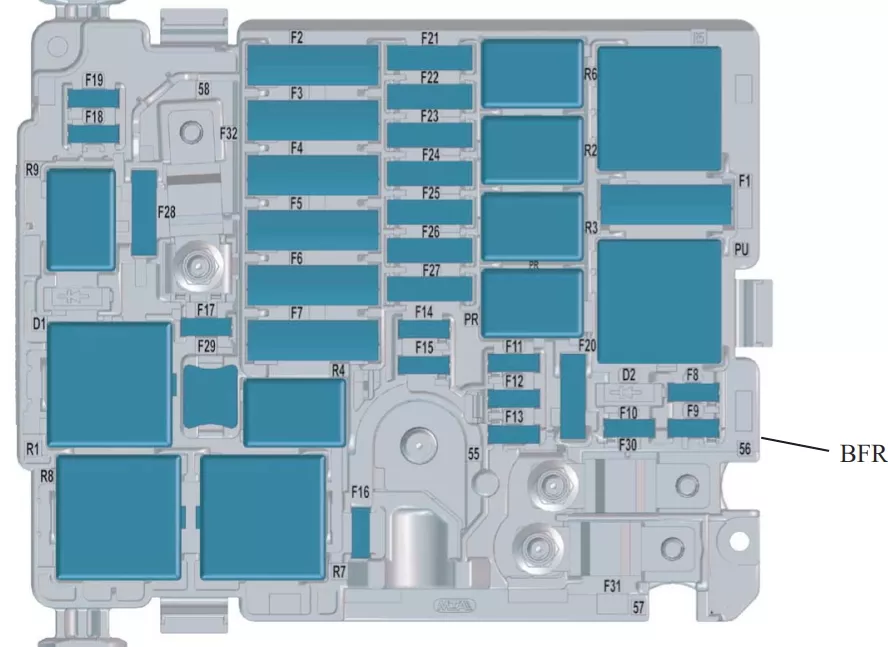

№	А	Призначення
Ф1	40А	Вентилятор кондиціонера
Ф2	60А	Комп’ютер системи ABS/ESP
Ф3		Блок запобіжників 3 у салоні автомобіля
Ф4	40А	Комп’ютер системи ABS/ESP
Ф5	50А	Інтелектуальний блок перемикання (праві покажчики повороту, передні праві габаритні вогні, праві стоп-сигнали, ліві задні вогні, праві протитуманні фари). 20A Підігрів лобового скла
Ф6		Блок керування двошвидкісним вентилятором охолодження (GMV) 20A Калькулятор BVA AxN8 – калькулятор BVA Ax6III (термічний)
Ф7	70А	Інтелектуальний комутаційний блок
Ф8	15А	Паливний насос системи керування двигуном
Ф9	15А	Пілотний підкачувальний насос (DW10F), впускний та випускний клапани v електромагнітні клапани – Пілотний термостат – Електромагнітний клапан масляного насоса (промивання з електроприводом) – Електричний електромагнітний клапан – Вимірювач витрати впускного повітря – Кисневі датчики (EP6FADTX) Подача води Електричний електромагнітний клапан (EP6FDT)
Ф10	15А	Комп’ютер двигуна – Соленоїд насоса регулювання витрати дизельного палива – Соленоїдний клапан регулювання тиску турбокомпресора (DV5R та DW10F) – Термостат S (DV5R) – Підігрівач продувки – Соленоїдні клапани керування впускним та випускним клапанами (EP6FADTX) – Промивка TS
Ф11	20А	Комп’ютер двигуна
Ф12	5А	Пристрої – реле GMV – Istars – DMTC, електричне водяне охолодження з турбонаддувом (EB2ADTS та EP6FADTX), інтелектуальний сервісний блок (EP6FADTX)
Ф13	5А	Інтелектуальний комутаційний блок
Ф14	5А	Одиниця рівня заряду акумулятора
Ф15	10А	Денні ходові вогні
Ф16	20А	Підігрів лобового скла
Ф17	5А	Діагностика реле GMP BFRM – BSI1 – Комп’ютер двигуна – Нижній датчик NOx (форсунки DV5R та DW10 (DV5R)
Ф18	10А	Дальнє світло правої фари
Ф19	10А	Ліві фари дальнього світла
Ф20	30А	Комп’ютер двигуна l Підкачувальний насос (для ER6EDT) – котушки запалювання (EB2ADTS та EP6FADTX)
Ф21	30А	Стартер
Ф22	40А	Резерв – Таксі
Ф23	40А	Стартер / Генератор
Ф24	40А	Блок живлення причепа
Ф25	20А	Блок запобіжників 3 у салоні автомобіля
Ф26	25А	Протитуманні фари
Ф27	25А	Інтелектуальний блок перемикання (Права фара ближнього світла – Праві ліхтарі заднього ходу – Ліві протитуманні фари – Ліві задні габаритні вогні – Третій стоп-сигнал.)
Ф28	30А	Блок живлення насоса сечовини та нагрівальний резистор трубки сечовини (UCE або DV5R) – Датчик Nox (DW10F) – Комп’ютер двигуна (EP6FADTX)
Ф29	40А	Склоочисник
Ф30	80А	Блок попереднього нагріву
Ф31	80А	Блок комутації та захисту
Ф32	80А	Гідропідсилювач керма, ліва фара ближнього світла – Статичні покажчики поворотів – Повторювачі бокових покажчиків поворотів – Ліві покажчики поворотів – Передні ліві та задні праві габаритні вогні – Ліві стоп-сигнали – Підсвічування номерного знака.
Реле
Р1		Комп’ютер керування двигуном / Дизель Euro6 (живлення модуля SCR)
Р2		Компресор кондиціонера / Електричний підігрівач лобового скла
Р3		Закваска / термічна підготовка
Р4		Протитуманні фари / денні ходові вогні
Р5		Вентилятор кондиціонера
Р6		Стартер
Р7		Передній склоочисник
Р8		Передній склоочисник
Р9		Фари

Головні запобіжники високої ємності можуть бути підключені до позитивного виводу акумулятора.
