Audi TT — це компактне купе від німецького виробника. Його виробляють у Дьєрі, Угорщина, з 1998 року. У цій статті ми детально розглянемо призначення запобіжників в Audi TT (третє покоління; код моделі FV; платформа MQB; код кузова 8S) для модельних років 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 та 2022.

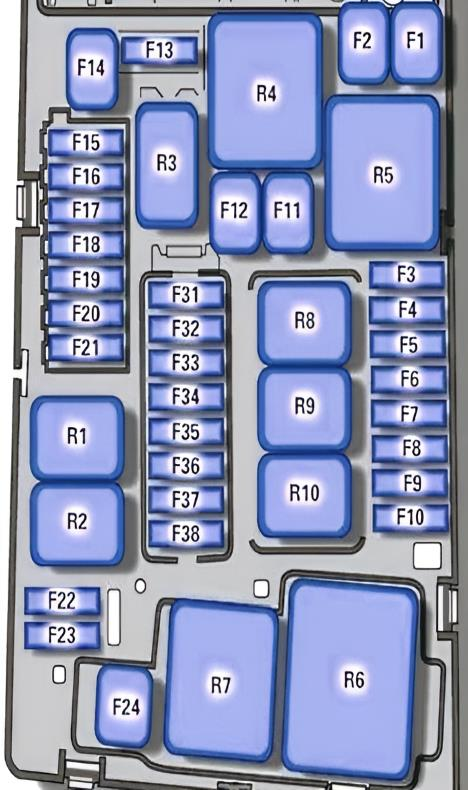

№ | Призначення запобіжників
F1. | Модуль керування ESC
F2. | Модуль керування ESC
F3. | Модуль керування двигуном
F4. | Охолодження двигуна; Реле котушки автономного обігрівача (1 + 2); Реле насоса вторинного повітря.
F5. | Компоненти двигуна, система паливного бака
F6. | Датчик стоп-сигналу
F7. | Компоненти двигуна
F8. | Кисневий датчик
F9. | 2014-2018: Компоненти двигуна; Вихлопна система; Модуль керування освітленням або 2019-2022: Вихлопна система. Компоненти двигуна;
F10. | Модуль керування паливом. Форсунки;
F11. | 2016-2018: Допоміжний обігрівач 2; 2019-2022 – порожній
F12. | 2016-2018: Допоміжний обігрівач 3; 2019-2022: порожній
F13. | 2014-2018: Модуль керування автоматичною коробкою передач або 2019-2022: Насос трансмісійної рідини.
F14. | 2014-2017: Порожній / 2018-2019-2022: Котушки запалювання (5 циліндрів).
F15. | Гудок
F16. | Котушка запалювання
F17. | 2014-2018: Модуль керування двигуном; Модуль керування ESC або 2019-2022: Глушник
F18. | 2014-2018: Клема 30 або 2019-2022: Антена відкривача гаражних воріт; Монітор акумулятора; Діагностичний інтерфейс;
F19. | Склоочисники
F20. | 2014-2018: Гудок або 2019-2022: Сигналізація
F21. | 2014-2018: Порожній або 2019-2022: Модуль керування автоматичною коробкою передач.
F22. | Клема 50 Діагностика
F23. | Стартер
F24. | Допоміжний обігрівач 1
F31. | 2014-2017: Порожній або 2018-2022: Компоненти двигуна (5-циліндровий).
F32. | 2014-2018: Світлодіодні фари;
F33. | 2018: Масляний насос трансмісії

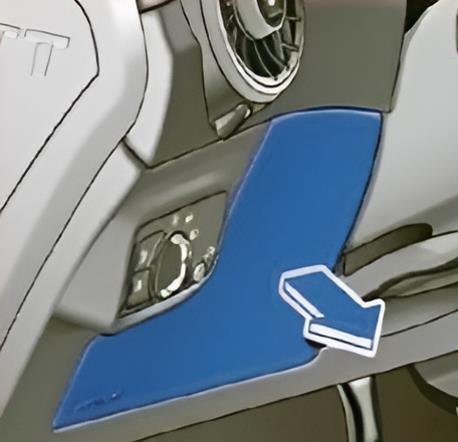

Блок запобіжників розташований за обшивкою в нижній частині приладової панелі.

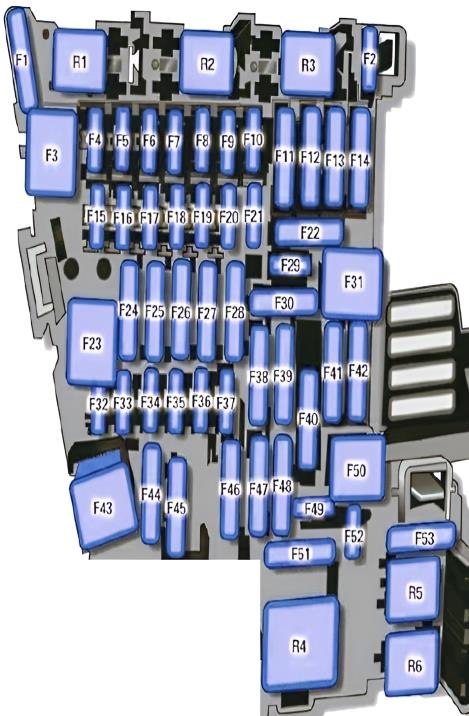

№ | Опис
F1. | 2014-2018: Верхній блок керування живленням (Родстер) / 2019 – 2022: Порожній
F2. | 2014-2018: Верхній блок керування живленням (Родстер) / 2019 – 2022: Порожній
F3. | 2014-2018: Модуль керування ESC / 2019 – 2022: Порожній
F4. | Центральний процесор
F5. | Шлюз (діагностика)
F6. | 2014-2017: Сигналізація / 2018-2022: Важіль перемикання передач (автоматична коробка передач).
F7. | Обмотка реле обігріву заднього скла / 2014-2017: Важіль перемикання передач (автоматична коробка передач), кондиціонер, Parktronic, обігрів заднього скла / 2018-2022: Кондиціонер, обігрів заднього скла, датчик контролю тиску в шинах
F8. | 2014-2017: Діагностичний роз’єм, вимикач електричного стоянкового гальма; датчик сонця та дощу, освітлення салону / 2018-2022: Електромеханічний вимикач стоянкового гальма; датчик сонця та дощу, освітлення салону, діагностичний роз’єм,
F9. | Модуль перемикача в рульовій колонці
F10. | 2014-2018: Дисплей / 2019 – 2022: Система позиціонування автомобіля.
F11. | 2014-2018: Система муфти Haldex / 2019 – 2022: Система повного приводу; Лівий блок керування бортовою мережею
F12. | Зона MMI (компоненти інформаційно-розважальної системи)
F13. | 2014-2018: Модуль керування адаптивною амортизаторною системою / 2019 – 2022: Порожній
F14. | Вентилятор кондиціонера
F15. | Електронне блокування рульової колонки
F16. | Компоненти MMI; Мікрофон ременя безпеки (Родстер).
F17. | Панель приладів
F18. | Камера заднього виду
F19. | Ключовий модуль
F20. | Електрично регульована поперекова опора
F22. | Підігрів верхнього сидіння (шиї) з боку пасажира
F23. | 2014-2017: Правий зовнішній ліхтар; Бортовий комп’ютер (правий) / 2018-2019: Порожній
F24. | 2014-2017: Порожній / 2018-2019: Блок керування бортовою електросистемою автомобіля з правого боку.
F25. | Бічні двері / Двері водія (наприклад, електричні склопідйомники)
F26. | Підігрів сидіння
F27. | 2014-2017: Порожній / 2018-2022: Блок керування бортовою мережею. Підключення високоякісного носія AMI
F29. | 2014-2017: Бортовий комп’ютер / 2018-2022: Модуль керування бортовою електросистемою автомобіля.
F31. | 2014-2017: Лівий бортовий комп’ютер / 2018: Лівий модуль керування бортовою мережею / 2019 – 2022: порожній
F32. | Системи допомоги водієві
F33. | Подушка безпеки
F34. | 2014-2018: Роз’єм реле; аудіосистема, вимикач ліхтарів заднього ходу, індикатор рівня та температури оливи / 2019 – 2022: Розетки, аудіосистема салону; вимикач задніх ліхтарів; датчик температури; датчик рівня оливи; підігрів сидінь, відкривач гаражних воріт.
F35. | Система регулювання фар; / 2014-2018: Система регулювання фар; діагностика; датчик якості повітря; дзеркало заднього виду з автоматичним затемненням / 2019 – 2022: Регулювання кута нахилу фар; датчик якості повітря; дзеркало заднього виду з автоматичним затемненням; модуль перемикача на центральній консолі, діагностика
F36. | Правий покажчик повороту / права світлодіодна фара
F37. | Лівий покажчик повороту / ліва світлодіодна фара
F38. | Модуль керування двигуном, модуль керування ESC
F39. | Бічні двері / двері пасажира (наприклад, електричні склопідйомники)
F40. | Запобіжник прикурювача Audi TT, розетки 12 В
F41. | 2014-2018: Реле SCR / 2019 – 2022: Діагностика паливного бака.
F42. | Зона центрального замка
F43. | 2014-2018: Бортовий комп’ютер; 2019 – 2022: Спорожнення
F44. | 2014-2017: Порожній / 2018-2019: Модуль керування зчепленням повного приводу.
F45. | Електрично регульоване сидіння водія
F46. | Підігрівач складного даху з боку водія (Родстер)
F49. | Стартер, датчик зчеплення
F50. | 2014-2017: Клапани ESC; 2018-2019: Порожній
F52. | 2014-2018: Порожній / 2019 – 2022: Модуль керування підвіскою.
F53. | Обігрів заднього скла
