Volvo S60 третього покоління випускався у період з 2017 по 2024 рік. За час виробництва модель зазнала рестайлінгу, внаслідок чого деякі елементи електрообладнання могли змінюватися.
У цій публікації представлено інформацію про запобіжники та реле Volvo S60: схеми блоків, місця їх розташування в автомобілі, а також наочні фотографії. Окрему увагу приділено запобіжнику прикурювача та розеток 12V.
Зверніть увагу, що призначення запобіжників і реле може відрізнятися залежно від року випуску, комплектації, рівня електричного оснащення та ринку, для якого був виготовлений автомобіль.
Блок у салоні Volvo S60

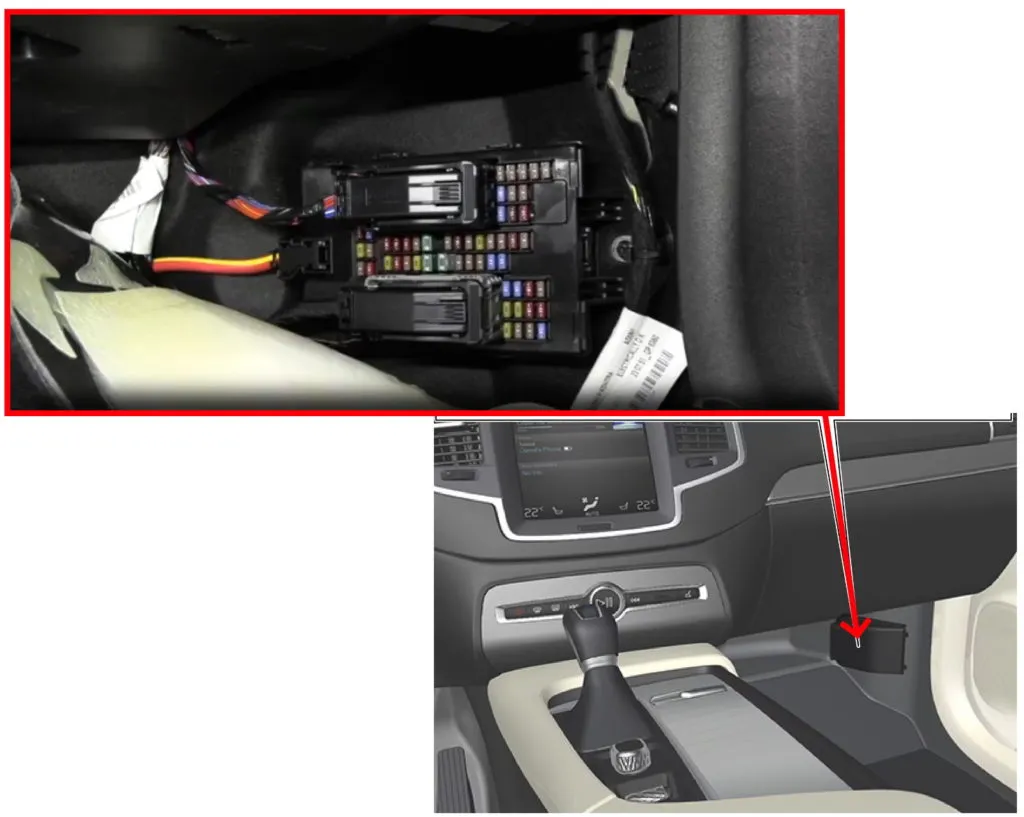

У салоні блок із запобіжниками знаходиться під панеллю приладів з боку пасажира.
Для доступу треба прибрати обшивку салону та захисну кришку блоку.

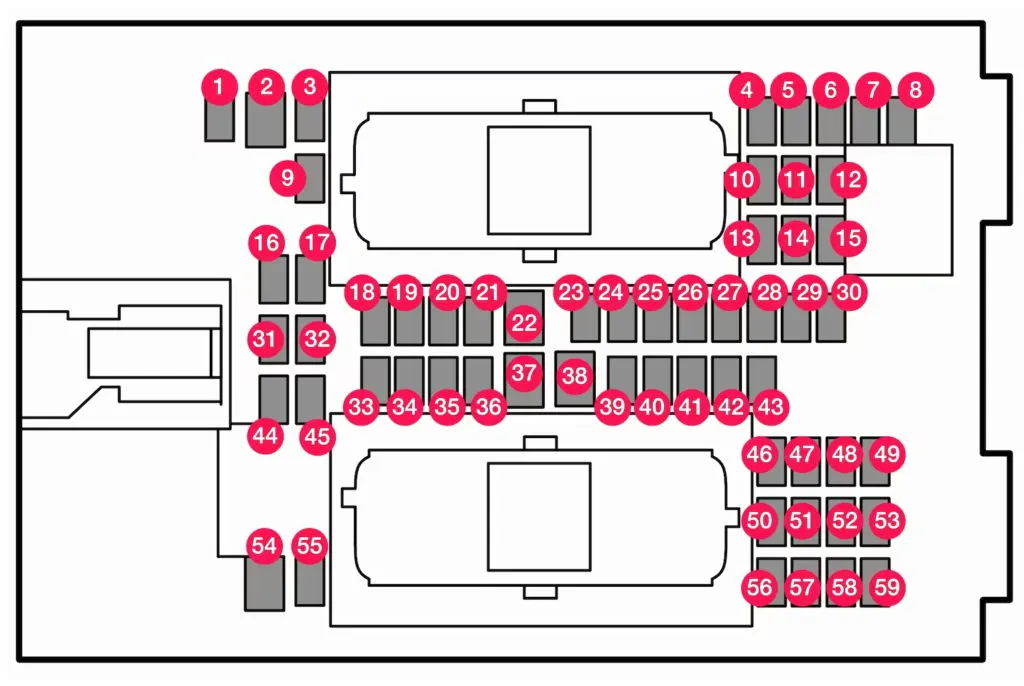

| № | А | Опис |
|---|---|---|
| 1 | Не використовується | |
| 2 | 30 | Електрична розетка в тунельній консолі між задніми сидіннями |
| 3 | Не використовується | |
| 4 | 5 | Датчик руху |
| 5 | 5 | Медіа плеєр |
| 6 | 5 | Приладова дошка |
| 7 | 5 | Кнопки центральної консолі |
| 8 | 5 | Датчик сонця |
| 9 | Не використовується | |
| 10 | Не використовується | |
| 11 | 5 | Модуль рульового колеса |
| 12 | 5 | Модуль для ручки запуску та керування стоянковим гальмом |
| 13 | 15 | Модуль обігріву рульового колеса |
| 14 | Не використовується | |
| 15 | Не використовується | |
| 16 | Не використовується | |
| 17 | Не використовується | |
| 18 | 10 | Модуль керування кліматичною системою |
| 19 | Не використовується | |
| 20 | 10 | Роз’єм для передачі даних OBD-II |
| 21 | 5 | Центральний дисплей |
| 22 | 40 | Модуль вентилятора кліматичної системи (передній) |
| 23 | 5 | USB ХАБ |
| 24 | 7,5 | Приладове висвітлення; Внутрішнє освітлення; Функція автоматичного затемнення дзеркала заднього виду; Датчики дощу та світла; Клавіатура задньої тунельної консолі, заднє сидіння; Електропривод передніх сидінь; Пульти керування задніми дверима; Модуль вентилятора кліматичної системи лівий/правий |
| 25 | 5 | Модуль керування функціями підтримки водія |
| 26 | 20 | Панорамний дах із сонцезахисною завісою |
| 27 | 5 | Head-дисплей |
| 28 | 5 | Освітлення салону |
| 29 | Не використовується | |
| 30 | 5 | Дисплей стелі (нагадування про ремень безпеки / індикатор бічної подушки безпеки переднього пасажира) |
| 31 | Не використовується | |
| 32 | Не використовується | |
| 33 | 20 | Дверний модуль у правих задніх дверях |
| 34 | 10 | Запобіжники у багажнику / вантажному відсіку |
| 35 | 5 | Модуль керування для підключеного до Інтернету автомобіля; Модуль керування для Volvo On Call |
| 36 | Модуль дверей у лівих задніх дверях | |
| 37 | 40 | Інформаційно-розважальний модуль керування (підсилювач) |
| 38 | Не використовується | |
| 39 | 5 | Багатодіапазонний антенний модуль |
| 40 | 5 | Функція масажу передніх сидінь |
| 41 | Не використовується | |
| 42 | Не використовується | |
| 43 | 15 | Модуль керування паливним насосом |
| 44 | Не використовується | |
| 45 | Не використовується | |
| 46 | 15 | Підігрів сидінь водія |
| 47 | 15 | Обігрів переднього пасажира |
| 48 | 7,5 | Насос охолоджувальної рідини |
| 49 | Не використовується | |
| 50 | 20 | Модуль дверей у лівих передніх дверях |
| 51 | 20 | Активний модуль керування шасі |
| 52 | Не використовується | |
| 53 | 10 | Модуль керування Sensus |
| 54 | Не використовується | |
| 55 | Не використовується | |
| 56 | 20 | Дверний модуль у правих передніх дверях |
| 57 | Не використовується | |
| 58 | 5 | ТБ (тільки на певних ринках) |
| 59 | 15 | Первинний запобіжник для запобіжників 52, 53, 57 та 58 |
Блок під капотом Volvo S60

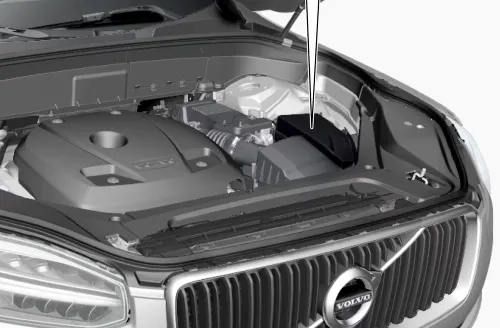

У моторному відсіку блок із запобіжниками та реле встановлений поруч із фарою з лівого боку

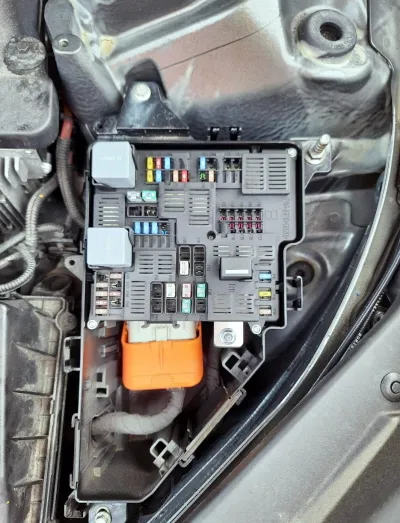

Сам блок виглядатиме приблизно отак.

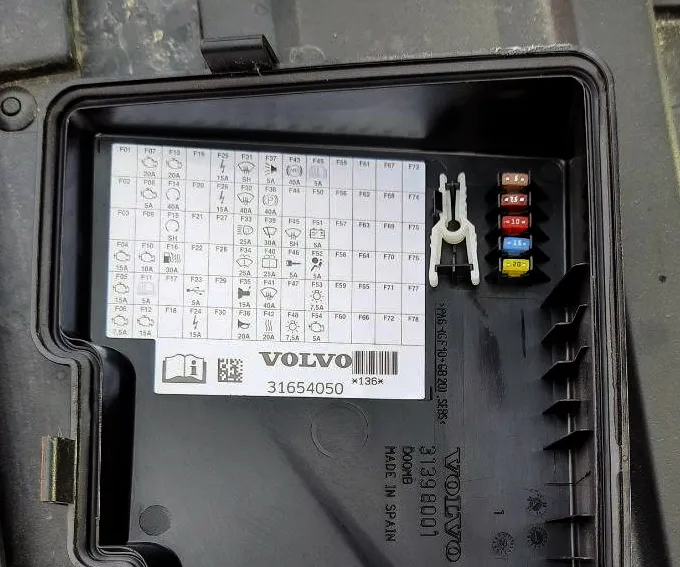

Звіряйте призначення зі своїми схемами на звороті кришці блоків.

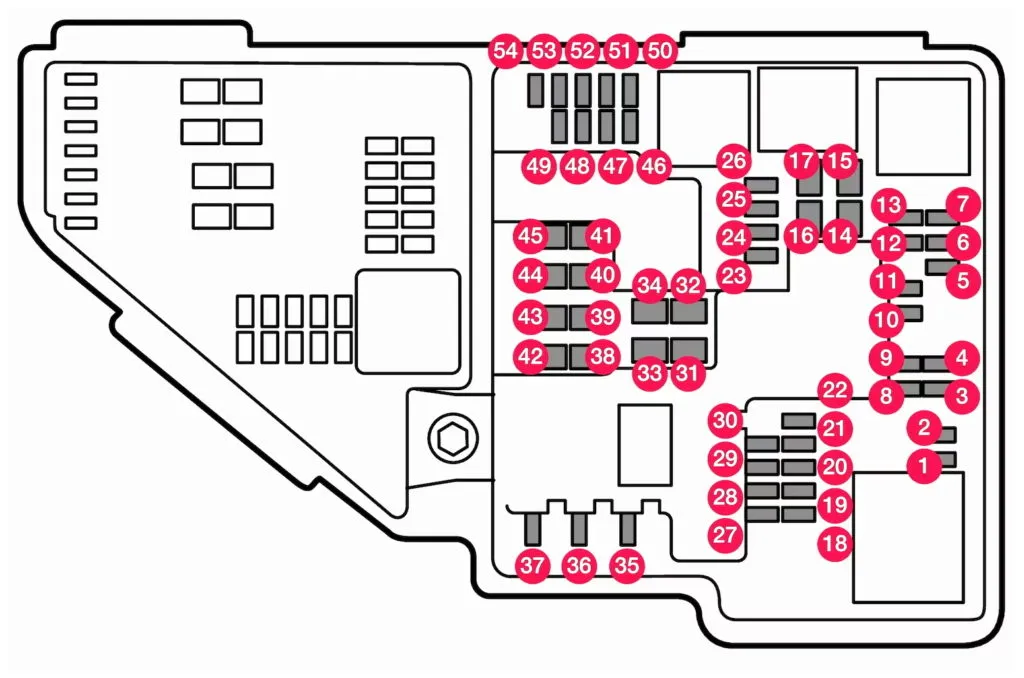

| № | А | Позначення |
|---|---|---|
| 1 | Не використовується | |
| 2 | Не використовується | |
| 3 | Не використовується | |
| 4 | 15 | Котушки запалювання (бензин); свічки запалювання (бензин) |
| 5 | 15 | Соленоїд масляного насоса; Магнітна муфта кондиціонера; кисневий датчик, що підігрівається, центр (бензин); датчик кисню з підігрівом, задній (дизель) |
| 6 | 7,5 | регулятори вакууму; клапан; клапан для імпульсів потужності (дизель) |
| 7 | 20 | Модуль керування двигуном; привід; дросельна заслінка; Клапан рециркуляції газів, що відпрацювали (дизель); датчик положення турбонагнітача (дизель); клапан турбокомпресора (бензин) |
| 8 | 5 | Модуль керування двигуном |
| 9 | Не використовується | |
| 10 | 10 | Соленоїди (бензин); клапан; Термостат системи охолодження двигуна (бензин); Насос охолодження EGR (дизель); Модуль контролю напруження (дизель) |
| 11 | 5 | Модуль керування заслінкою спойлера; Модуль керування заслінкою радіатора; Реле для імпульсного живлення (дизель) |
| 12 | Не використовується | |
| 13 | 20 | Модуль керування двигуном |
| 14 | 40 | Пусковий двигун |
| 15 | Пусковий двигун | |
| 16 | 30 | Підігрів паливного фільтра (дизель) |
| 17 | Не використовується | |
| 18 | Не використовується | |
| 19 | Не використовується | |
| 20 | Не використовується | |
| 21 | Не використовується | |
| 22 | Не використовується | |
| 23 | Не використовується | |
| 24 | 15 | 12 В розетку в тунельній консолі спереду |
| 25 | 15 | Розетка 12 В у тунельній консолі між задніми сидіннями |
| 26 | 15 | Розетка 12 В у багажнику / вантажному відсіку |
| 27 | Не використовується | |
| 28 | 15 | Ліва фара, деякі моделі зі світлодіодом |
| 29 | 15 | Фара права, деякі моделі зі світлодіодом |
| 30 | Не використовується | |
| 31 | Не використовується | |
| 32 | Не використовується | |
| 33 | 25 | Омивачі фар |
| 34 | 25 | Омивач вітрового скла |
| 35 | 15 | Модуль керування коробкою передач |
| 36 | 20 | ріжок |
| 37 | 5 | Сигнальна сирена |
| 38 | 40 | Модуль управління гальмівною системою (клапани, гальмо стоянки) |
| 39 | 30 | Склоочисник |
| 40 | Не використовується | |
| 41 | Не використовується | |
| 42 | 20 | Стоянковий обігрівач |
| 43 | Не використовується | |
| 44 | Не використовується | |
| 45 | Не використовується | |
| 46 | 5 | Живиться при включеному запалюванні: модуль керування двигуном, компоненти трансмісії, електропідсилювач керма, центральний електричний модуль, модуль керування гальмівною системою |
| 47 | Не використовується | |
| 48 | 7,5 | Права фара |
| 48 | 15 | Фара права, деякі моделі зі світлодіодом |
| 49 | Не використовується | |
| 50 | Не використовується | |
| 51 | 5 | Модуль керування підключенням акумулятора |
| 52 | 5 | Подушки безпеки |
| 53 | 7,5 | Ліва фара |
| 53 | 15 | Ліва фара, деякі моделі зі світлодіодом |
| 54 | 5 | Датчик педалі акселератора |
За роботу переднього прикурювача відповідає запобіжник номер 24 на 15А.
Блок у багажнику Volvo S60

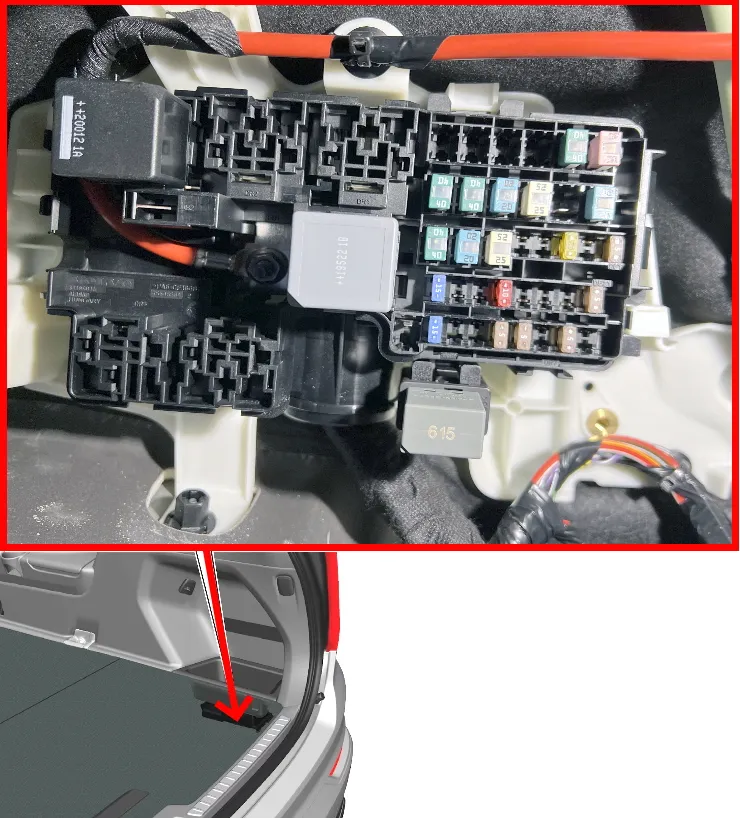

У багажному відсіку з правого боку встановлюється ще один блок із запобіжниками та реле.

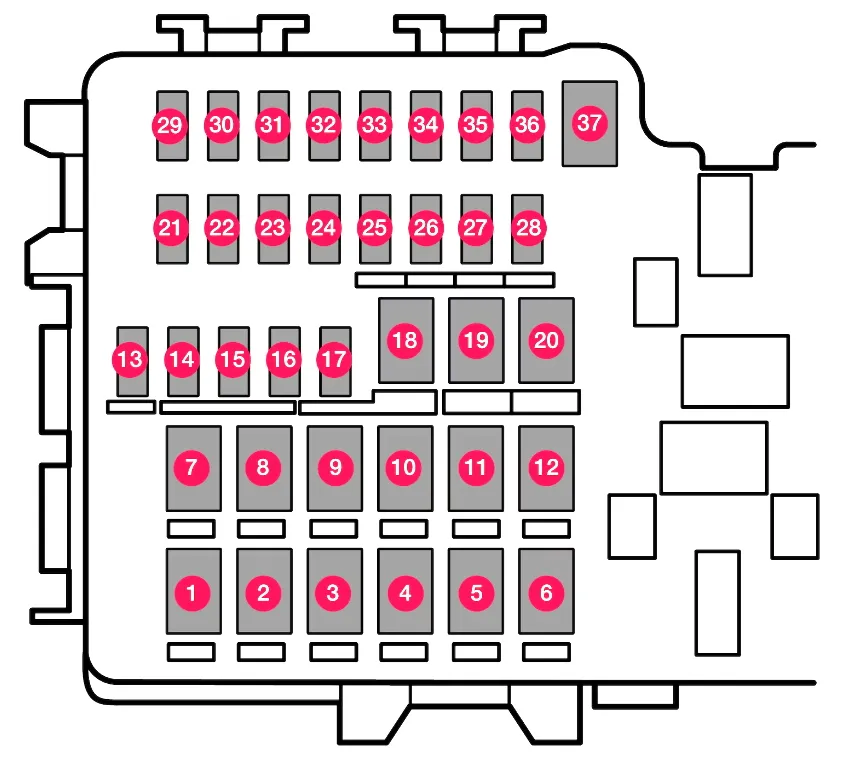

Cхема перевернута порівняно із зображенням.
| № | А | Призначення |
|---|---|---|
| 1 | Не використовується | |
| 2 | Не використовується | |
| 3 | 40 | Пневматична підвіска компресора |
| 4 | 15 | Блокування двигуна спинки заднього сидіння, права сторона |
| 5 | Не використовується | |
| 6 | 15 | Блокування двигуна спинки заднього сидіння з лівого боку |
| 7 | 20 | Сидіння переднього пасажира з електроприводом, Модуль дверей праворуч, задній |
| 8 | Не використовується | |
| 9 | 25 | Потужність багажного відділення |
| 10 | 20 | Сидіння переднього пасажира з електроприводом, Модуль дверей передній, правий |
| 11 | 40 | Модуль керування фаркопом |
| 12 | 40 | Модуль натягувача ременя безпеки (правий бік) |
| 13 | 5 | Внутрішні обмотки реле |
| 14 | Не використовується | |
| 15 | 5 | Модуль виявлення руху ніг для відкриття розчіплювача силової магістралі |
| 16 | USB-концентратор/додатковий порт | |
| 17 | Не використовується | |
| 18 | 25 | Модуль керування фаркопом |
| 18 | 40 | Допоміжний модуль |
| 19 | 20 | Сидіння водія з електроприводом |
| 20 | 40 | Модуль натягувача ременя безпеки (ліва сторона) |
| 21 | 5 | Камера допомоги при паркуванні |
| 22 | Не використовується | |
| 23 | Не використовується | |
| 24 | Не використовується | |
| 25 | Не використовується | |
| 26 | 5 | Модуль управління подушками безпеки та натягувачами ременів безпеки |
| 27 | Не використовується | |
| 28 | 15 | Заднє сидіння з підігрівом (ліва сторона) |
| 29 | Не використовується | |
| 30 | 5 | Інформація про мертві точки (BUS); Зовнішній модуль керування зворотним сигналом |
| 31 | Не використовується | |
| 32 | 5 | Модулі для натягувачів ременів безпеки |
| 33 | 5 | Привід системи викидів (бензин, деякі варіанти двигунів) |
| 34 | Не використовується | |
| 35 | 15 | Модуль повного приводу (AWD) |
| 36 | 15 | Заднє сидіння з підігрівом (права сторона) |
| 37 | Не використовується |
