Volvo FH 12 представляє 1 покоління сімейства важких великотоннажних вантажних автомобілів, яке випускали в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 і 2004 році. За цей час модель пройшла рестайлінг. У нашому матеріалі ви знайдете опис запобіжників і реле Volvo FH 12 зі схемами блоків, фотографіями і місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач. Цей матеріал буде так само корисний власникам Volvo FH 12.

Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску, модифікації та рівня електричного оснащення Вашого автомобіля. Звіряйте інформацію зі своїми схемами на кришці блоку.

Блоки в салоні Volvo FH 12 16

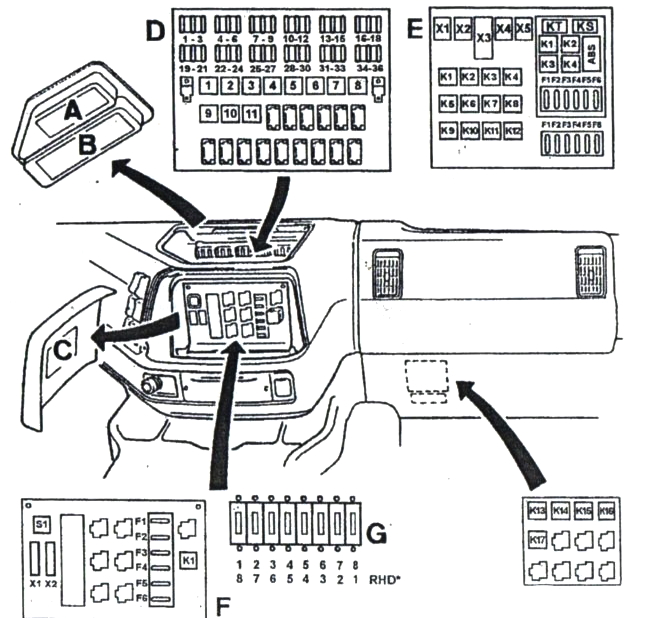

Схема розташування блоків

Блок D

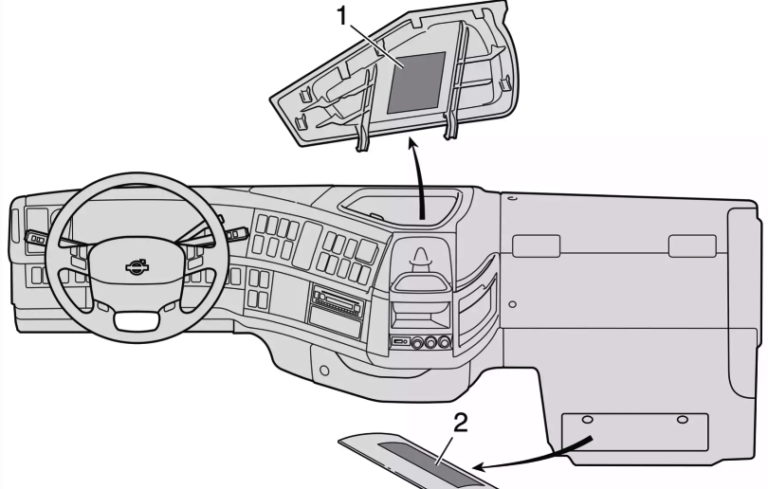

Для доступу необхідно прибрати захисну кришку.

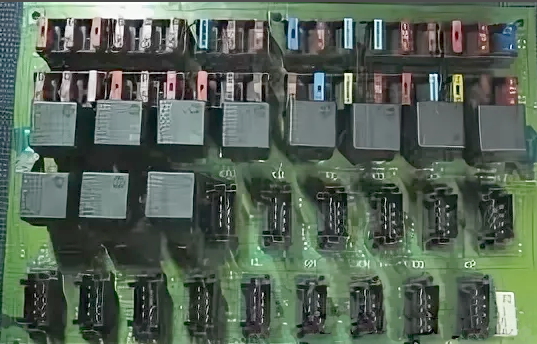

Сам блок виглядатиме приблизно отак

Варіант 1

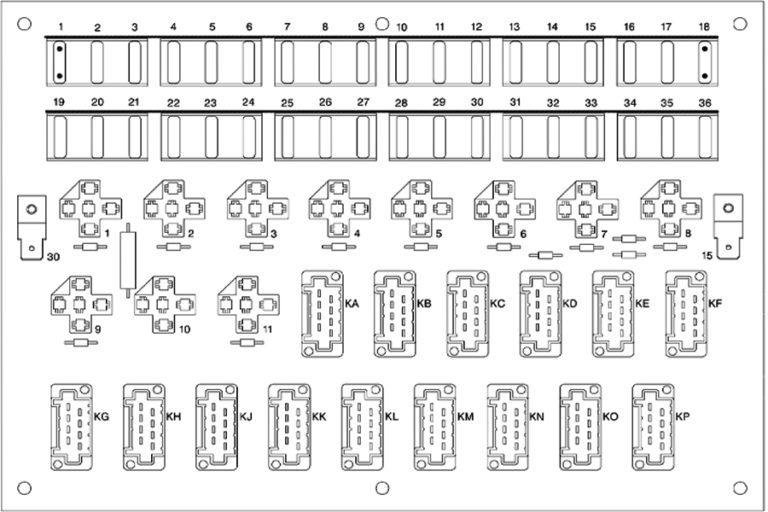

Схема

Опис

Запобіжники

  • F1 – фари ближнього світла ліві
  • F2 – фари ближнього світла праві
  • F3 – автономний обігрівач, вебасто, радіо
  • F4 – гальмо, ліхтарі стоп сигналу, запобіжник стоп сигналу
  • F5 – ліхтарі заднього ходу, лампа зарядки генератора, збудження генератора, запобіжник заднього ходу
  • F6 – внутрішнє освітлення, радіо, центральний замок запобіжник, внутрішнього освітлення та розеток
  • F7 – аварійна сигналізація
  • F8 – повороти, сигнальні лампи
  • F9 – тахограф, годинник, аварійка (аварійна сигналізація), освітлення, запобіжник прилади та тахограф
  • F10 – кондиціонер, двигун вентилятора внутрішнього опалення
  • F11 – автоматична передача, трансмісія запобіжник блоку управління коробкою передач
  • F12 — мотор двірників та омивач лобового скла, склоочисника та омивача
  • F13 – омивачі фар головного світла, запобіжник склоочисника фар
  • F14 – прожектор, додаткові фари, запобіжник прожектора
  • F15 – попереднє нагрівання двигуна – свічки розжарювання, запобіжник нагрівання свічки
  • F16 – прикурювач , перетворювач
  • F17 – протитуманні фари передні, задні запобіжник протитуманних фар
  • F18 – EDC блок управління двигуном
  • F19 – дальнє світло, ліва сторона, запобіжник на електросхемі лівою фарою
  • F20 – дальнє світло права сторона, запобіжник на електросхемі правою фарою
  • F21 – 24 вольтові розетки, лампа освітлення, запобіжник внутрішнього освітлення
  • F22 – резерв
  • F23 – пневматична підвіска, підйом рами
  • F24 – габарити ліва сторона
  • F25 – прожектор
  • F26 – стоянкове світло причепа ліва сторона, запобіжник на електросхемі стоянкових вогнів
  • F27 – кондиціонер
  • F28 – габарити права сторона
  • F29 – EDC блок управління двигуном
  • F30 – стоянкове світло причепа
  • F31 – блокування диференціалу, механізм відбору потужності
  • F32 – сигнал звуковий, додаткове обладнання
  • F33 — склопідйомник з боку водія
  • F34 – центральний замок, склопідйомник з пасаж. сторони
  • F35 – ближнє світло
  • F36 – обігрів дзеркала

Реле Volvo FH 12 16

  • 302 – Реле освітлення (додатковий прожектор)
  • 305 – Реле ліхтарів світла заднього ходу
  • 306 – Реле ближнього світла фар
  • 307 – Реле далекого світла фар
  • 308 – Лампи стоп-сигналу реле стоп сигналів
  • 309 – Реле габарити
  • 315 – Реле стартера
  • 343 – Реле задніх протитуманних фар
  • 375 – Реле фар денного світла, Генератор

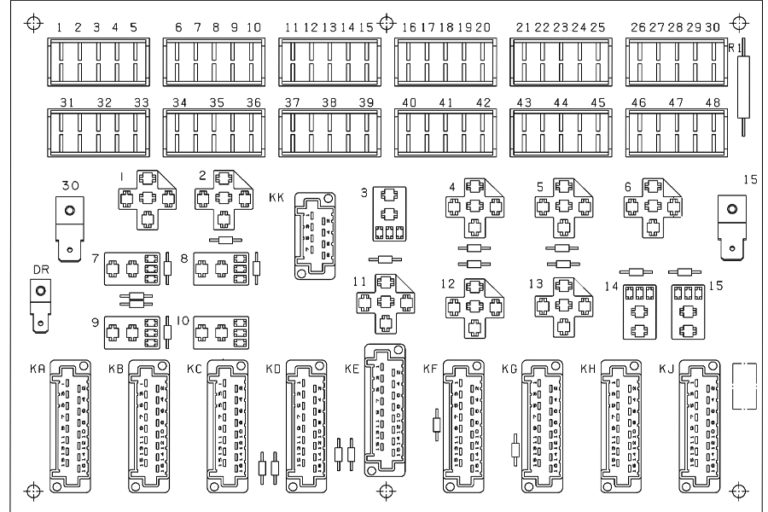

Варіант 2

Запобіжники Volvo FH 12 16

  • F1 Пневматична підвіска, гідравлічні візки ліфт
  • F2 Площа інгібітори, компресор контроль
  • F3 Подушка безпеки, іммобілайзер
  • F4 Центральний замок
  • F5 Внутрішнє освітлення, таймер
  • F6 Стопи причепа
  • F7 Прилади
  • F8 Дільник напруги для радіо
  • F9 Стопи
  • F10 Прожектор
  • F11 Далеке світло моргнути
  • F12 Пневматична підвіска
  • F13 Ел. підігрів дзеркал заднього виду
  • F14 Підігрів реле “radiopos”
  • F15 Ближнє LHS світло
  • F16 Далеке LHS світло
  • F17 «Radiopos»
  • F18 Управління вентилятором охолодження, підігріву реле
  • F19 Автомобіль ECU
  • F20 Електромагнітні клапани двигун
  • F21 Прилади, ел. з підігрівом дзеркало реле
  • F22 Денне світло
  • F23 Підігрів осушувача
  • F24 Додаткове обладнання
  • F25 Ел. дзеркала заднього виду
  • F26 Блокування диференціалу, відбору потужності
  • F27 Електронний клімат-контроль
  • F28 Покажчик повороту, прилади
  • F29 Гудок
  • F30 Прикурювач
  • F31 Дільник напруги 12В
  • F32 Задні протитуманні фари
  • F33 Габаритне світло ліве
  • F44 Габаритне світло причіп лівий
  • F55 Підсвічування багажних відділень
  • F56 Габаритне світло правий причіп
  • F57 Габаритне світло праве
  • F58 Покажчик повороту, попередження про небезпеку
  • F59 Близький правий
  • F30 Далеке світло праве
  • F31 Ел. склопідйомник, пасажирська сторона
  • F32 Ел. склопідйомник, з боку водія
  • F33 ЕБУ двигуна
  • F34 Реверс світло, реверс попередження, сигналізація
  • F35 Вентилятор, клімат-блок
  • F36 Ель сидіння з підігрівом, парк. нагрівач
  • F37 Склоочисник
  • F38 Фара склоочисника вітрового скла та омивач фар

Реле Volvo FH 12 16

  • 301 Реле протитуманні фари «9» (CG5)
  • 305 Реле, фари заднього ходу “12” (EA7)
  • 306 Реле повні балки «11» (CE55)
  • 307 Реле ближнього світла «3» (CE48)
  • 308 Реле, стоп-сигнали вантажівка «8» (CK8)
  • 308В Реле, стоп-сигнали причіп «10» (CK15)
  • 309L Реле, габаритні вогні ліва «1» (CE19)
  • 309R Реле, габаритні вогні права «2» (CE26)
  • 315R Реле, починаючи перемикач «4» (AA42)
  • 343 реле, задні протитуманні ліхтарі «7» (CG12)
  • 348A Реле, вентилятор, клімат-блок «13» (HA 6)
  • 360 Реле, відбір потужності інгібітор «14» (LD3) (LE4)
  • 379 Реле, упорскування палива «5» (AC17)
  • 3005 Генератор контрольованої реле “6” (AA52)
  • 3101 Реле, внутрішні лампи «15» (ER13) (ES13)

Блок E

Конектори Volvo FH 12 16

  • Х1 – Вільний
  • Х2 – Автоматична коробка передач «АG2»
  • ХЗ – Автоматична коробка передач «АGS1»
  • Х4 – Пневматична підвіска “ВL”
  • Х5 – Система антиблокування “АS”

Плавкі запобіжники Volvo FH 12 16

  • Р1 – Додатковий обігрівач (20А)
  • Р2 – Додатковий обігрівач (15А)
  • РЗ – Вільний
  • Р4 – Вільний
  • Р5 – Електропідігрів сидіння (15А)
  • Р6 – Електричне введення 12В (15А)

Плавкі запобіжники Volvo FH 12 16

  • Р1 – Електроклапан, система антиблокування
  • Р2 – Електроклапан, система антиблокування
  • РЗ – Реле, блок управління (5А)
  • Р4 – Інформаційний блок (5А)
  • Р5 – Діагностичне введення (5А)
  • Р6 – Живлення причепа (25А)
  • К1 – Прожектори «302»
  • К2 – Пневматична підвіска, регулювання рівня «3014А»
  • КЗ – Пневматична підвіска, регулювання рівня «3014В»
  • К4 – Пневматична підвіска «3014С»
  • К5 – Регулювання сидіння «3076»
  • Кб – Дзеркала заднього виду з електропідігрівом
  • К7 – Пневматична підвіска, підйом візка «314D»
  • К8 – Пневматична підвіска, підйом стійки «314Е»
  • К9 – Автоматична коробка передач, ЄЕС. гальмування двигуном АDR 345В 318А 309АВ
  • К10 – Автоматична коробка передач, ЄЕС, гальмування двигуном АDR “3073” “318В” “309АL”

Запобіжники системи антиблокування Volvo FH 12 16

  • К1 – Електроклапан, антиблокувальна система
  • К2 – Стоп-сигнали, причіп
  • КЗ – Електроклапан, антиблокувальна система
  • К4 – Індикатори, антиблокувальна система

Блок H

Блок додаткового обладнання (опціонально). Розташований праворуч унизу на схемі. Тут можуть бути елементи захисту: Кондиціонера, Блок управління, Підігрівач стоянки (вода) і т.д.

Блок G

Електронні блоки

  1. Багатофункціональне реле
  2. Система EDC
  3. Реле освітлення
  4. Централізоване блокування
  5. Підйомник стійки, А-типу
  6. Підйомник стійки (АТВ), хід (A-типу, пневматичний)
  7. Витяг стійки (АТВ). А-типу
  8. Dim-Dip (Велика Британія)

Блок F

  • S1 – Клавіша діагностичного пристрою
  • Х1 – Блок керування двигуном, інформаційна система водія
  • Х2 – Антиблокувальна система

Електричний ланцюг кузова

Плавкі запобіжники

  • F1 – Акумулятор -30
  • F2 – Акумулятор -30
  • F3 – Вимикач запуску «15»
  • F4 – Вимикач запуску “15”
  • F5 – Генератор змінного струму “61” (5А)
  • F6 – Вогні стоянки (5А)

Реле

  • К1 – Живлення через плавкі запобіжники 3 і 4

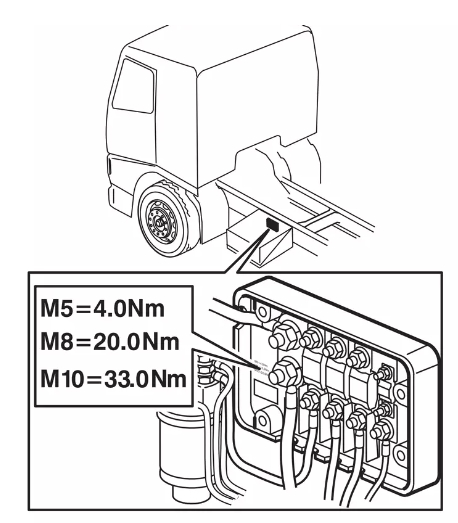

Також поруч із акумуляторною батареєю може встановлюватися блок запобіжників високої потужності.

Призначення

Також поруч із акумуляторною батареєю може встановлюватися блок запобіжників високої потужності.

  1. 125A Передпусковий прогрів
  2. 200A Гідравлічний механізм підйому візка / Виробник кузова
  3. 125A Кабіна
  4. 40A Вторинний джерело живлення для ліхтарів
