VW Touran 1T3 – це компактний п’яти- або семимісний мінівен. Перше покоління випускалося у 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 та 2015 роках з бензиновими та дизельними двигунами. За цей час автомобіль зазнав двох рестайлінгів. Друге покоління Volkswagen Touran 1T2 виробляється з 2016 року.
Запобіжник VW Touran

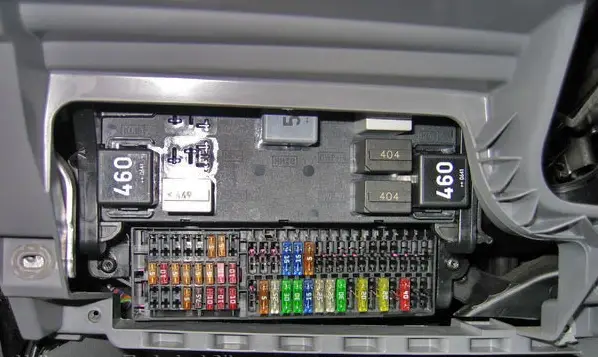

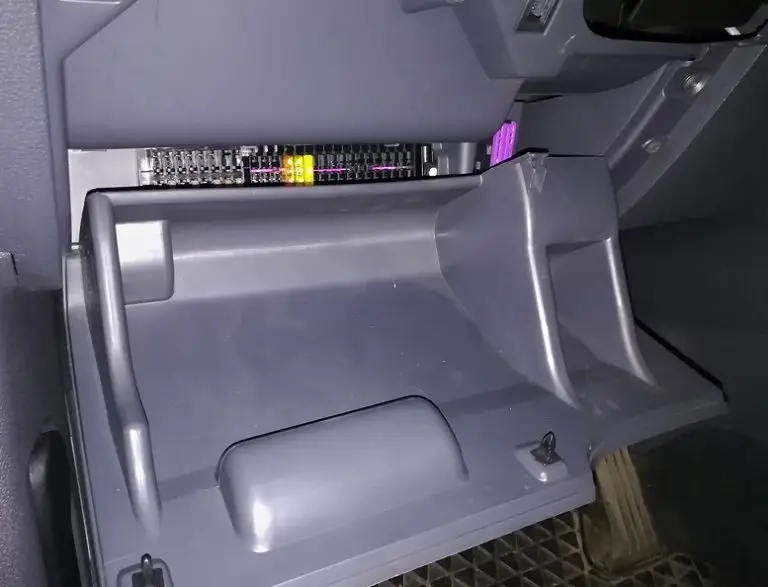

Усі основні блоки розташовані під панеллю приладів з боку водія за бардачком.
Кришку можна зняти для зручного доступу.

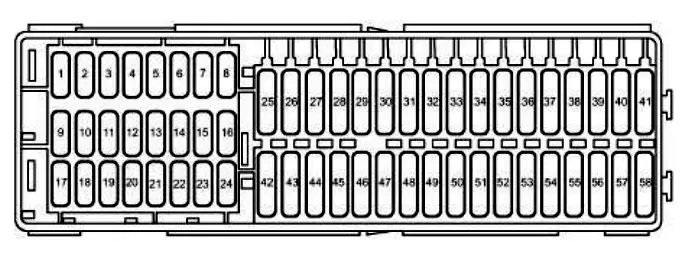

| 1 | 5/10A Електрохромне внутрішнє дзеркало, блок керування бортовою мережею |
| 2 | Роз’єм для причепа 5/10A, діагностичний інтерфейс для шини даних, реле паливного насоса, блок керування двигуном, тридцята клема реле живлення |
| 3 | Реле очищення фар 5A, блок керування коригуванням фар, блок керування гідропідсилювачем керма, блок керування розпізнаванням причепа, блок керування поворотним освітленням та коригуванням фар, блок керування розпізнаванням причепа, вимикач стоп-сигналів, контрольна лампа 2 ESP та ASR, кнопка регулювання кута нахилу заднього лівого сидіння, вимикач ASR, кнопка контролю тиску в шинах, мехатроніка коробки передач DSG, блок керування автоматичною коробкою передач, блок керування ABS, кнопка вимкнення ASR та ESP |
| 4 | 10A блок керування паливним насосом, блок керування відкривачем гаражних воріт |
| 5 | Підігрів передніх сидінь 5A, витратомір повітря, резистор підігріву вентиляції картерних газів, зумер попереджувальної сигналізації навчального автомобіля, блок керування електронікою мобільного телефону |
| 6 | 5A Блок керування подушками безпеки, індикатор деактивації подушки безпеки пасажира |
| 7 | 5A Підігрів передніх сидінь Обігрів Кондиціонер |
| 8 | 5A Підігрівачі форсунок омивача лобового скла |
| 9 | 5A Подушка безпеки 10A Блок керування бортовою мережею, блок керування поворотним освітленням та коректором фар |
| 10 | 5A телефон, шина даних діагностичного інтерфейсу |
| 11 | 10A Підсилювач керма, блок керування системою допомоги при паркуванні |
| 12 | 5/10A автоматична коробка передач, блок керування паливним насосом, привід коректора лівої фари , блок керування коректором фар, блок керування системою виявлення причепа |
| 13 | 10A регулювання кута нахилу фар |
| 14 | 5/10A Антиблокувальна система гальм (ABS), блок керування двигуном 2, резистор підігріву вентиляції картера, блок керування паливним насосом |
| 15 | 5A діагностичний роз’єм (DLC), ліхтар заднього ходу, блок керування подушками безпеки, пульт дистанційного керування сигналізацією таксі, дзеркало таксометра, перемикач Tiptronic |
| 16 | Роз’єм 5A для шини даних, блок керування комбінацією приладів, перемикач вентилятора свіжого повітря, перемикач вибору режиму опалення та роботи, датчик високого тиску, блок керування підігрівом сидіння водія, кнопка швидкого підігріву, кнопка допомоги при паркуванні |
| 17 | 7.5A Спеціальні транспортні засоби |
| 18 | 5A Реєстратор даних про аварії, пульт дистанційного керування у разі викрадення в таксі |
| 19 | 5A Лівий ліхтар багажного відділення, таксометр |
| 20 | 10A Блок керування паркувальним асистентом, блок керування автоматичною коробкою передач, блок керування ABS |
| 21 | Автономний водонагрівач з радіоприймачем 5/10A, багатофункціональний перемикач, блок керування бортовою мережею, блок керування автоматичною коробкою передач, блок керування датчиком положення важеля селектора, багатофункціональний перемикач |
| 22 | 7,5A блок керування додатковим опаленням мультимедійної системи |
| 23 | 10A стоп-сигнали, реле контролю напруги |
| 24 | 10A допоміжний обігрівач, діагностичний роз’єм (DLC), система опалення, кондиціонера, вимикач світла |
| 25 | 20A Вакуумний насос гальмівної системи, блок керування автоматичною коробкою передач |
| 26 | 10A система керування двигуном (форсунки, котушки запалювання) |
| 27 | 20A блок керування автоматичною коробкою передач |
| 28 | Вимикач світла 5A, датчик дощу та світла, блок керування Climatronic |
| 29 | 15A Електродвигун склоочисника заднього скла, насос омивача лобового скла та заднього скла |
| 30 | Розетка фар 20A, задній прикурювач, блокувальний діод |
| 31 | Додатковий обігрівач 15A |
| 32 | 15A Система омивання лобового скла |
| 33 | 10A для службових автомобілів, 40A перемикач режимів опалення та роботи, реле вентилятора припливного повітря, блок клімат-контролю |
| 34 | |
| 35 | 10A/40A опалення та кондиціонування повітря |
| 36 | 10A Службові автомобілі |
| 37 | — |
| 38 | — |
| 39 | — |
| 40 | Електрична розетка 20 А для причепа |
| 41 | Вилка для причепа 20 A або розетка TSU (прикурювач) |
| 42 | 15-амперне підключення для підключення аксесуарів (прикурювач) |
| 43 | Блок керування паливним насосом 15A |
| 44 | Протиугінний пристрій 5 A, блок керування припливним вентилятором 40 A |
| 45 | 20A Аудіосистема, блок керування люком |
| 46 | 5A Багатофункціональний блок керування 1 |
| 47 | (25A) Запобіжник прикурювача Volkswagen Touran або блоку керування переднім сидінням |
| 48 | 20A Система омивання фар, блок керування переднім сидінням |
| 49 | 10A Блок керування електроприводом дверей (водій), блок керування електроприводом дверей (пасажир) |
| 50 | 30A Підігрів передніх сидінь, центральний блок керування системами комфорту |
| 51 | 20A Люк |
| 52 | 25A Багатофункціональний блок керування 1 допоміжного обігрівача |
| 53 | 25A багатофункціональний блок керування 2, реле омивача фар |
| 54 | 5А автоматична коробка передач |
| 55 | 5A Службові транспортні засоби |
| 56 | 15A/40A опалення та кондиціонування повітря |
| 57 | 30A блок керування електроприводом дверей (водій), блок керування електроприводом дверей (пасажир) |
| 58 | Блок керування електроприводом дверей 30A (задній лівий), блок керування електроприводом дверей (задній правий) |
За прикурювач відповідають запобіжники під номерами 30, 42 та 47.

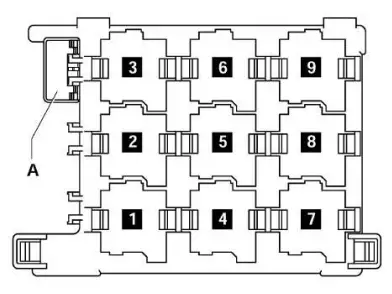

Запобіжники Volkswagen Touran 1T

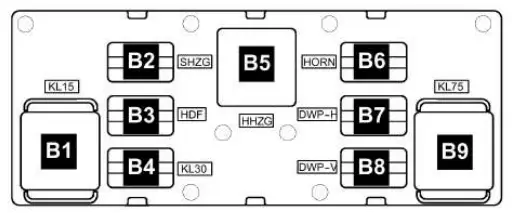

- B1 – J681 – Клема 15 (460) живлення реле 2
- B2 – J99 – Реле підігріву зовнішніх дзеркал (449)
- ВЗ – не використовується
- B4 – J689 – Клема 30 (449) живлення реле 2
- B5 – J9 – Реле обігріву заднього скла (53)
- B6 – J 4 – Реле двотонального гудка (449)
- B6 – J 413 – Реле звукового сигналу (449)
- B7 – J729 – Реле 1 насоса подвійного омивача (404)
- B8 – J 730 – Реле 2 насоса подвійного омивача (404)
- B9 – J 59 – Розрядка контакту реле X (460)
J4 та J413 – це міні-реле, які встановлюються в роз’єм блоку реле (залежно від конфігурації).

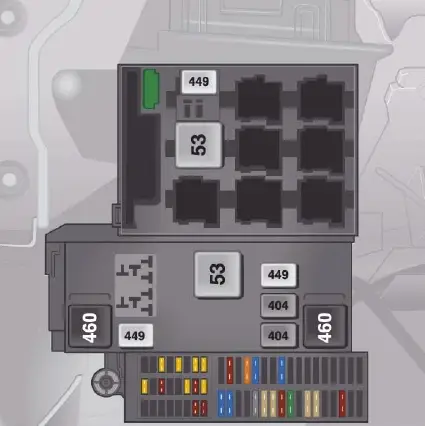

Призначення реле VW Touran
Він розташований над блоком керування бортовою мережею.
- J496 – Реле додаткового насоса охолоджувальної рідини (449)
- J39 – Реле омивача фар (53)
- 1) Реле паливного насоса J17 (449) 2) Реле тиску палива J643 (449)
- J13 – Реле вентилятора припливного повітря (404)
- J333 – Реле вимкнення паливного насоса (404)
- Не використовується
- J485 – Реле для роботи додаткового опалення (449)
- J682 – Клема 50 реле живлення (433), з травня 2006 року (53)
- Не використовується
A – Термозапобіжник 1 регулювання сидіння водія – 30 А. J17 та J643 – це міні-реле, які встановлені в роз’ємі блоку реле (залежно від конфігурації).
Розподіл запобіжників у моторному відсіку VW Touran

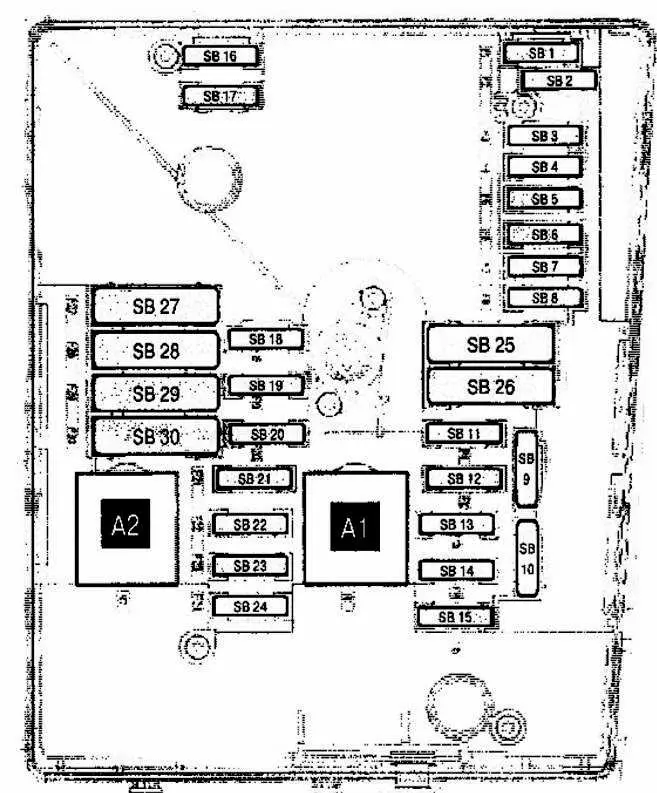

Цей комунікаційний блок розташований з лівого боку моторного відсіку поруч з акумуляторною батареєю.
Варіант 1

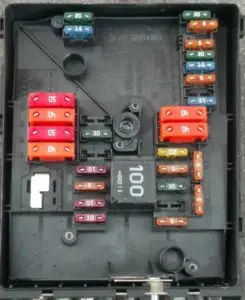

| А1 | (100/458) Головне реле запалювання |
| А2 | (100) Реле насоса відпрацьованого повітря (BSX) |
| 1 | (20A/25A/30A) Електродвигун склоочисника 2 (система з двома двигунами склоочисника) |
| 2 | (5A) Модуль електрокерування рульової колонки |
| 3 | (5A) Багатофункціональний блок керування 1 |
| 4 | (30A) Антиблокувальна гальмівна система (ABS) |
| 5 | (15A) Блок керування трансмісією (AT) (Механічна коробка передач (DSG) |
| 6 | (5A) Блок керування комбінацією приладів |
| 7 | — |
| 8 | (15A) Аудіосистема, навігаційна система |
| 9 | (5А) Телефон |
| 10 | (5A/10A) Керування двигуном |
| 11 | (20A) Допоміжний обігрівач |
| 12 | (5A) Діагностичний блок |
| 13 | (25A/30A) Керування двигуном |
| 14 | (20A) Управління двигуном |
| 15 | (5A/15A) Керування двигуном |
| 16 | (30A) Антиблокувальна гальмівна система (ABS) |
| 17 | (15A) Запобіжник клаксона |
| 18 | (30A) Аудіосистема (деякі моделі), спеціальний транспортний засіб |
| 19 | (30A) Двигун склоочисника 1 |
| 20 | (40A) Блок керування свічками розжарювання |
| 21 | (10A/15A) Керування двигуном |
| 22 | (5A) Вимикач стоп-сигналів (датчик положення педалі гальма), датчик положення педалі зчеплення |
| 23 | (5A/10A/15A) Керування двигуном |
| 24 | (10A) Модуль керування двигуном вентилятора охолодження, реле водяного насоса (деякі моделі), термостат, система керування двигуном |
| 25 | (40A) Багатофункціональний блок керування 1 |
| 26 | (40A) Багатофункціональний блок керування 1 |
| 27 | (40A/50A) Блок керування свічками розжарювання, двигун насоса випускного повітря |
| 28 | (40A) Багатофункціональний блок керування 1, багатофункціональний блок керування 2 |
| 29 | (50A) Реле водяного насоса (деякі моделі) |
| 30 | (40 A) Блок запобіжників/реле приладової панелі 1 (F7/F8/F28-F35), допоміжне реле запалювання |

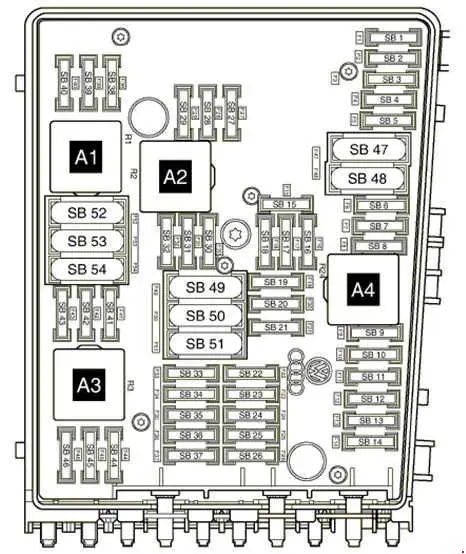

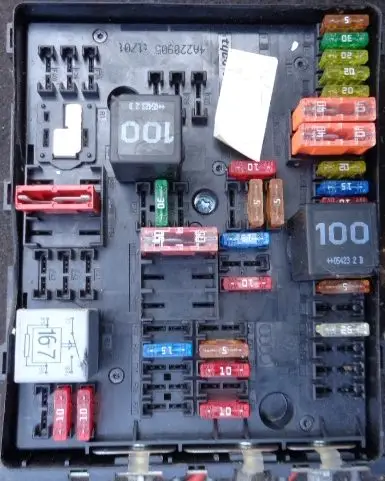

Варіант 2
| А1 | Реле 2 головних ланцюгів запалювання |
| А2 | реле стартера |
| А3 | Реле паливного насоса – 1.6 (BGU) |
| А4 | Реле 1 основних ланцюгів запалювання |
| 1 | 30A Антиблокувальна гальмівна система (ABS) |
| 2 | 30A Антиблокувальна гальмівна система (ABS) |
| 3 | 25A Склоочисник |
| 4 | 5A Багатофункціональний блок керування 1 |
| 5 | 20A багатофункціональний блок керування 1, сигнал |
| 6 | Система керування двигуном 15A/20A, котушка запалювання – бензин |
| 7 | 5A Система керування двигуном, датчик положення зчеплення |
| 8 | 10A Вентилятор двигуна, клапан EGR |
| 9 | 10A блок керування двигуном, реле паливного насоса, блок керування свічками розжарювання |
| 10 | 5A/10A блок керування двигуном, реле насоса вторинного повітря, лямбда-зонд |
| 11 | керування двигуном 25A/30A |
| 12 | 15/25/30A блок керування двигуном, блок керування Motronic, блок керування системою впорскування |
| 13 | 15А автоматична коробка передач |
| 14 | |
| 15 | Стартер 40А |
| 16 | 15A Електричний блок керування рульовою колонкою |
| 17 | 10A панель приладів |
| 18 | Аудіосистема 30A |
| 19 | Аудіосистема 15A |
| 20 | 10А Телефон |
| 21 | |
| 22 | |
| 23 | |
| 24 | Підключення шини даних 10A |
| 25 | |
| 26 | 10A Система керування двигуном – крім 1.6 (BGU), блок керування Motronic |
| 27 | 10A підігрівач вентиляції картера |
| 28 | 20А автоматична коробка передач |
| 29 | 10/20A Система керування двигуном – 1.6FSi (BAG)/ 2.0FSi (AXW), котушки запалювання |
| 30 | Додатковий обігрівач 20A |
| 31 | 25A Склоочисник |
| 32 | 10A Блок керування двигуном, форсунки циліндрів |
| 33 | 15A впускний паливний насос |
| 34 | — |
| 35 | — |
| 36 | — |
| 37 | — |
| 38 | 10A регулювання кута нахилу фар |
| 39 | 5A Датчик температури моторного масла, комбінація приладів |
| 40 | Блок запобіжників реле приладової панелі 20A 1 |
| 41 | — |
| 42 | 5A блок керування двигуном, витратомір повітря, реле живлення електроніки двигуна |
| 43 | Вакуумний насос підсилювача гальм 20A |
| 44 | — |
| 45 | 15A підігрітий лямбда-зонд, лямбда-зонд |
| 46 | — |
| 47 | Багатофункціональний блок керування 40A 1 |
| 48 | Багатофункціональний блок керування 40A 1 |
| 49 | 50A головне реле запалювання 1 |
| 50 | — |
| 51 | Блок керування свічками розжарювання 40A |
| 52 | Багатофункціональний блок керування 50A (блок керування бортовою мережею) |
| 53 | Блоки керування дверима 50A, блок запобіжників/реле, панель приладів |
| 54 | Блок керування вентилятором радіатора 50A |

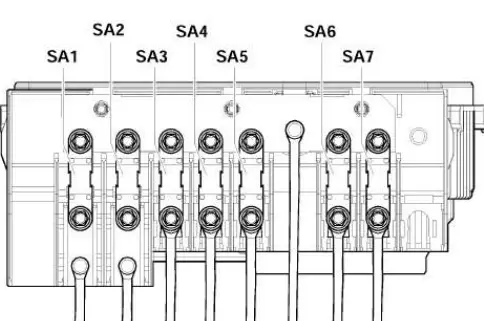

Вхідний блок запобіжників
Він складається з високопродуктивних запобіжників.
| 1 | (150A/200A) генератор змінного струму |
| 2 | (80A) Підсилювач керма |
| 3 | (80A) Вентиляторний двигун |
| 4 | (80A) Службові транспортні засоби |
| 5 | (100A) (для автомобілів, випущених після жовтня 2005 року) – Додатковий обігрівач |
| 6 | (80 A/100 A) Блок запобіжників/реле приладової панелі 1 (F20-F24/F42-F56) Реле низького нагріву 40 A |
| 7 | (50 A) Блок запобіжників/реле приладової панелі 1 (F39/F41) (автомобілі до квітня 2006 року) – електрична система причепа |
Крім того, на моделі з дизельним двигуном під цим блоком може бути встановлений блок з реле для керування та захисту свічок розжарювання
Запобіжники та реле Volkswagen Touran. Схема запобіжників Volkswagen Touran.
