Volkswagen Taos випускався у 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках. За цей час модель отримала фейсліфт. У Китаї також відома під назвою Volkswagen Tharu. У нашому матеріалі Ви знайдете опис запобіжників та реле Volkswagen Taos зі схемами блоків, місцями їх розташування та фото прикладами виконання. Покажемо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, рівня електричного оснащення Вашого автомобіля.
Блок у салоні

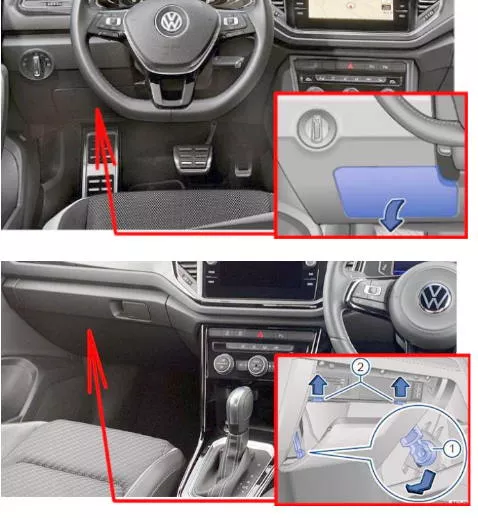

Блок запобіжників розташований унизу панелі приладів з боку водія. Для доступу необхідно зняти захист.

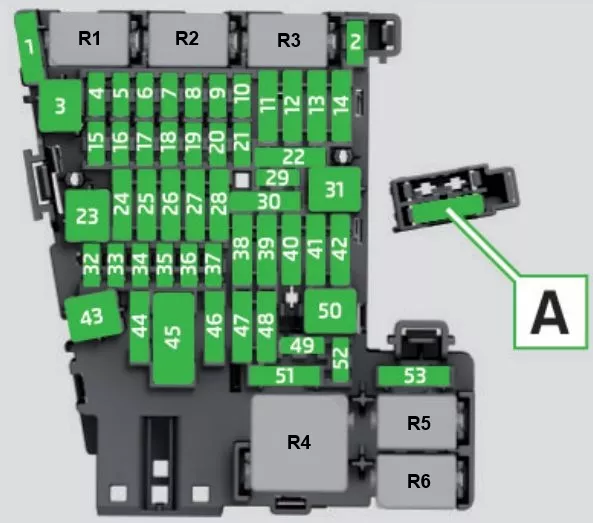

| № | А | Опис |
|---|---|---|
| 1 | – | |
| 2 | 10 | Модуль керування електронікою кермової колонки |
| 3 | – | |
| 4 | – | |
| 5 | 7,5 | Шина даних вбудованого діагностичного інтерфейсу |
| Реле системи дистанційного запуску | ||
| 6 | 7,5 | Важіль селектора |
| 7 | 10 | Органи управління обігрівачем та кондиціонером |
| Реле обігріву заднього скла | ||
| Реле муфти кондиціонера | ||
| 8 | 7,5 | Діагностична сполука |
| Кнопка електромеханічного гальма стоянки | ||
| Датчик розпізнавання вологості, дощу та освітленості | ||
| Поворотний вимикач світла | ||
| Кнопка гальма стоянки | ||
| Лампа контурного підсвічування панелі приладів 1 | ||
| Лампа контурного підсвічування панелі приладів 2 | ||
| Датчик протиугінної сигналізації | ||
| Лампа контурного підсвічування панелі приладів 3 | ||
| Лампа зовнішнього освітлення пасажирських дверей | ||
| Лампа зовнішнього освітлення дверей водія | ||
| 9 | 7,5 | Модуль керування електронікою кермової колонки |
| 10 | 7,5 | Панель керування переднім інформаційним дисплеєм |
| 11 | 40 | Модуль керування електричною системою автомобіля |
| 12 | 20 | Модуль управління інформаційною електронікою 1 |
| Модуль керування навігаційною системою | ||
| 13 | – | |
| 14 | 40 | Модуль керування вентилятором свіжого повітря |
| 15 | – | |
| 16 | 7,5/10 | Відділення для зберігання з інтерфейсом для мобільного телефону |
| USB-роз’єм для заряджання 1 (з 2023 р.) | ||
| USB-з’єднання 1 | ||
| 17 | 7,5 | Приладовий щиток |
| Модуль управління модулем екстреного виклику та блоком зв’язку | ||
| 18 | 7,5 | Ручка задньої кришки |
| Камера заднього виду | ||
| 19 | 7,5 | Доступ/запуск системного інтерфейсу |
| 20 | 15 | Реле вакуумного насосу |
| 21 | 15 | Модуль керування повним приводом |
| 22 | – | |
| 23 | 20 | Модуль керування люком у даху |
| 24 | 40 | Модуль керування електричною системою автомобіля |
| 25 | 30 | Модуль керування дверима водія |
| Електродвигун лівого заднього склопідйомника | ||
| 26 | 30 | Модуль керування електричною системою автомобіля |
| 27 | 30 | Модуль керування електричною системою автомобіля |
| 28 | – | |
| 29 | 5 | Датчик тиску контуру холодоагенту |
| 30 | 10 | Реле системи дистанційного запуску |
| 31 | – | |
| 32 | 7,5 | Модуль керування виявленням сліпих зон |
| Модуль керування виявленням сліпих зон 2 | ||
| Модуль управління системою допомоги під час паркування | ||
| Передня камера систем допомоги водієві | ||
| Модуль керування адаптивним круїз-контролем | ||
| 33 | 7,5 | Модуль керування подушками безпеки |
| Контрольна лампа «Відключена» подушка безпеки переднього пасажира | ||
| 34 | 7,5 | Поворотний вимикач світла |
| Внутрішнє дзеркало заднього виду | ||
| Розетки Реле | ||
| Кнопка гальма стоянки | ||
| 35 | 7,5 | Діагностична сполука |
| 36 | – | |
| 37 | – | |
| 38 | – | |
| 39 | 30 | Модуль керування дверима переднього пасажира |
| Електродвигун правого заднього склопідйомника | ||
| 40 | 20 | Розетка 12 В |
| Розетка 12 В 2 | ||
| Розетки Реле | ||
| 41 | – | |
| 42 | 40 | Модуль керування електричною системою автомобіля |
| 43 | 30 | Модуль керування звуковою системою Digitas |
| 44 | – | |
| 45 | 15 | Панель керування регулюванням лівого переднього сидіння |
| Перемикач регулювання поперекової опори сидіння водія | ||
| Вентилятор подушки лівого переднього сидіння 1 | ||
| Вентилятор спинки лівого переднього сидіння 1 | ||
| 46 | 7,5 | 2020-2022: USB-роз’єм для заряджання 1 |
| 47 | 15 | Електродвигун склоочисника заднього скла |
| 48 | – | |
| 49 | 7,5 | Реле стартера 1 |
| Реле стартера 2 | ||
| Реле системи дистанційного запуску | ||
| 50 | – | |
| 51 | – | |
| 52 | – | |
| 53 | 30 | Реле обігріву заднього скла |
| Реле | ||
| R1 | Реле вакуумного насосу | |
| R2 | Реле муфти кондиціонера | |
| R3 | – | |
| R4 | Клема 15, реле електроживлення | |
| R5 | Реле обігріву заднього скла | |
| R6 | Розетки Реле | |

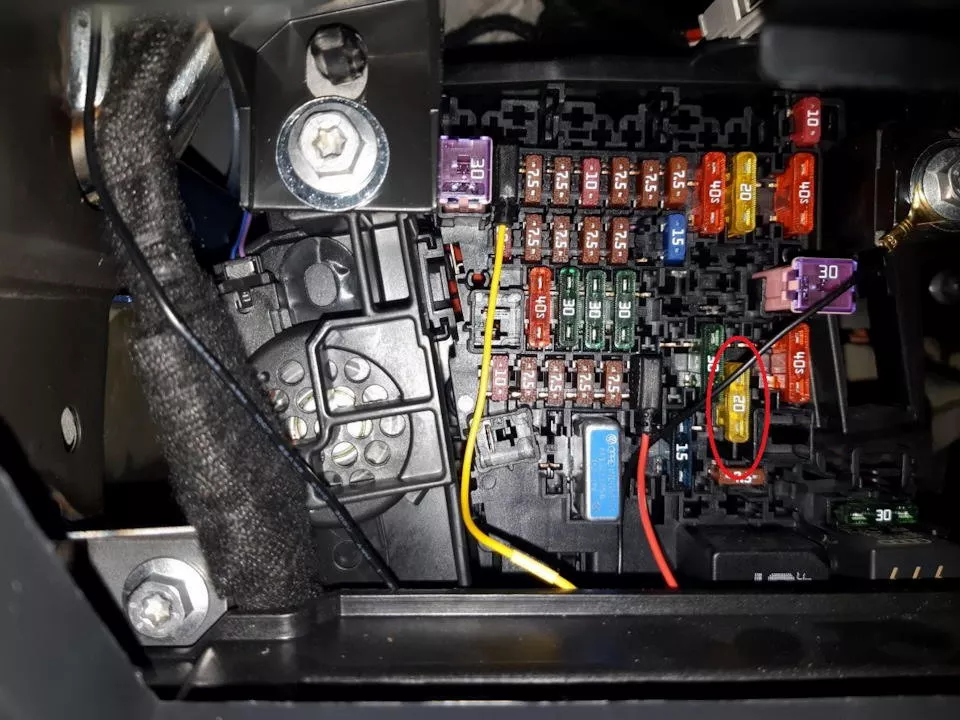

За роботу прикурювача відповідає запобіжник номер 40 на 20А.

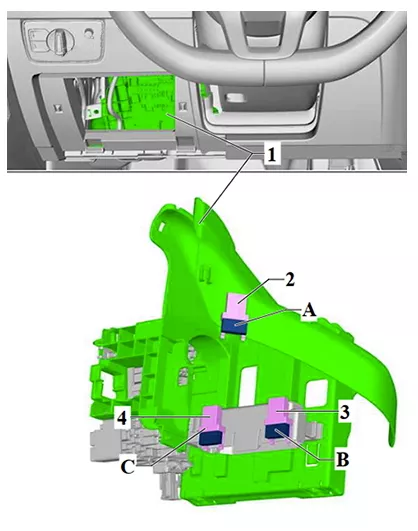

Поряд з основним блоком можуть перебувати додаткові запобіжники та реле.
| № | А | Призначення |
|---|---|---|
| A | 15 | Автоматичний вимикач 1 регулювання сидіння переднього пасажира з електроприводом: |
| Вентилятор спинки правого переднього сидіння 1 | ||
| Вентилятор подушки правого переднього сидіння 1 | ||
| B | – | |
| C | 7,5 | Запобіжник електромагніта розблокування ременя безпеки: |
| Модуль керування системою виявлення пасажирів | ||
| D | Реле системи дистанційного запуску |
Блок під капотом

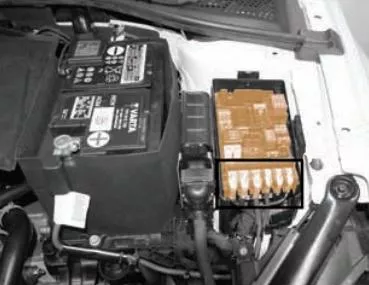

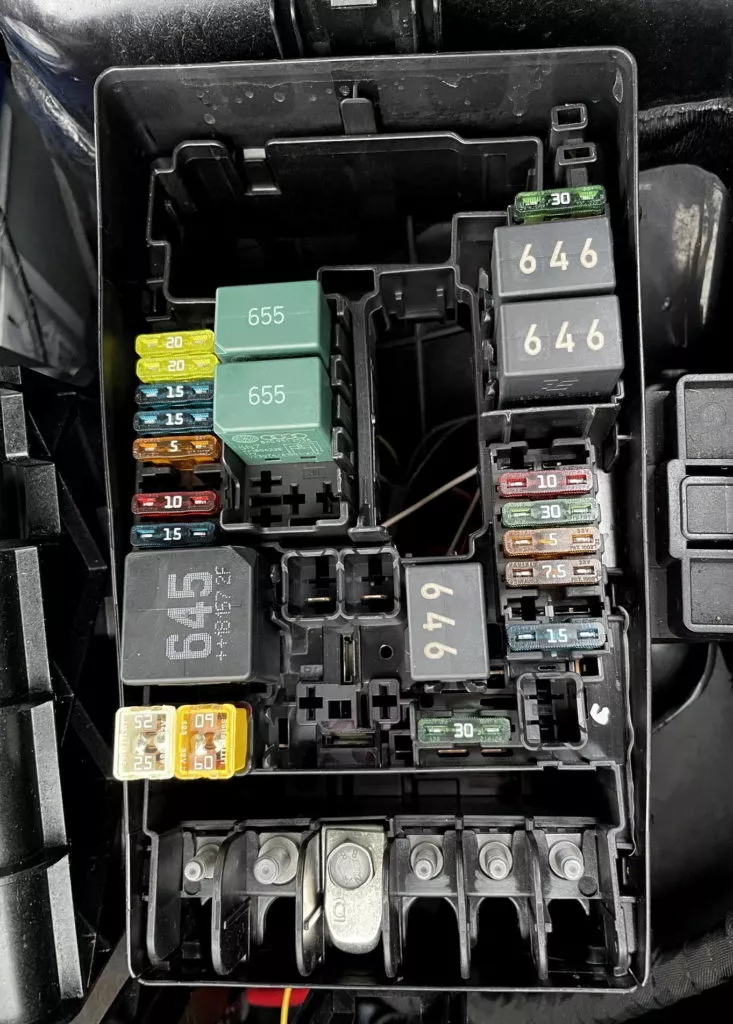

Головний блок запобіжників під капотом розташований з лівого боку відсіку мотору, поруч з акумулятором.

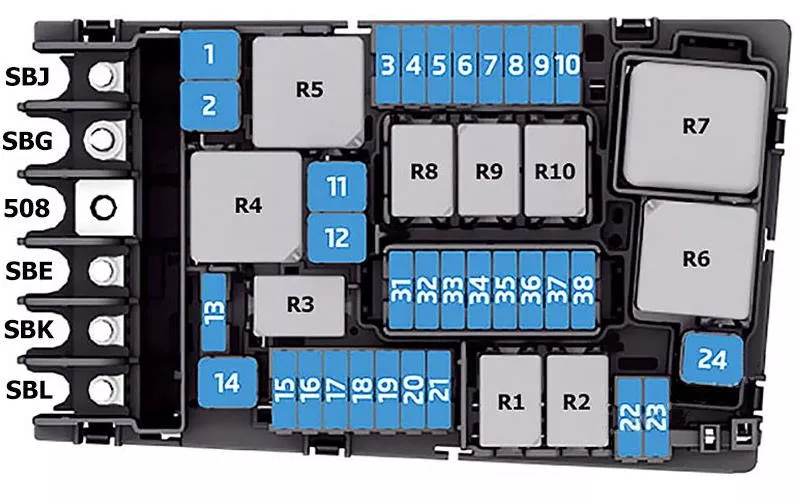

| № | А | Позначення |
|---|---|---|
| SBJ | 125 | Живлення запобіжників на панелі запобіжників C (панель приладів): № 4, 12, 14, 32, 35, 39, 40, 42, 49, 52, 53. |
| SBG | 400 | Генератор із регулятором напруги |
| SBE | 80 | Модуль керування гідропідсилювачем керма |
| СБК | 80 | Живлення запобіжників на панелі запобіжників C (приладова панель): № 2, 15, 19, 21, 23, 27, 30, 43, 45, 51. |
| SBL | 50 | Вентилятор радіатора |
| 1 | 25 | Модуль управління АБС |
| 2 | 40/60 | Модуль управління АБС |
| 3 | 15 | Модуль керування двигуном/мотором |
| 4 | 10 | Датчик концентрації етанолу |
| Реле насосу впорскування вторинного повітря | ||
| Вентилятор радіатора | ||
| Модуль керування вентилятором радіатора | ||
| Вентилятор радіатора | ||
| Термодатчик рівня олії | ||
| Клапан регулювання розподільного валу 1 | ||
| Клапан регулювання впускного розподільного валу 1 | ||
| Регулюючий клапан впускного колектора | ||
| Клапан регулятора продування адсорбера EVAP 1 | ||
| Клапан регулювання тиску олії | ||
| Реле низької теплової потужності | ||
| Реле вакуумного насосу | ||
| 5 | – | |
| 6 | 7,5 | Вимикач стоп-сигналу |
| 7 | 10 | Бензиновий двигун 1,5 л: |
| Електромагнітний клапан упорскування вторинного повітря | ||
| Насос охолодження наддувного повітря | ||
| Модуль виявлення витоків паливного бака | ||
| Клапан відключення резервуару | ||
| 8 | 10 | Датчик кисню 1 після каталітичного нейтралізатора |
| Нагрівач датчика кисню 1 після каталітичного нейтралізатора | ||
| Датчик кисню після каталізатора | ||
| Датчик кисню 1 перед каталітичним нейтралізатором | ||
| Нагрівач датчика кисню | ||
| Датчик кисню з підігрівом | ||
| 9 | 20 | Котушка запалювання 1~4 з вихідним каскадом |
| 10 | 15 | Модуль керування паливним насосом |
| 11 | 40 | Двигун насоса впорскування вторинного повітря |
| Реле насосу впорскування вторинного повітря | ||
| 12 | – | |
| 13 | 30 | Додатковий гідравлічний насос 1 трансмісійної рідини |
| 14 | 40 | Нагрівальний елемент додаткового обігрівача |
| Панель реле та запобіжників 1 | ||
| 15 | 15 | Реле звукового сигналу |
| 16 | – | |
| 17 | 7,5 | Модуль управління АБС |
| Модуль керування двигуном/мотором | ||
| Реле електроживлення модуля керування двигуном Motronic | ||
| 18 | 7,5 | Модуль управління моніторингом батареї |
| Шина даних вбудованого діагностичного інтерфейсу | ||
| 19 | 30 | Реле електродвигуна склоочисника 1 |
| Реле електродвигуна склоочисника 2 | ||
| 20 | – | |
| 21 | 15/30 | Мехатроніка коробки з подвійним зчепленням |
| Модуль керування коробкою передач | ||
| 22 | 7,5 | Модуль керування двигуном/мотором |
| 23 | 30 | Стартер |
| 24 | 30 | Нагрівальний елемент додаткового обігрівача |
| 25 | – | |
| 26 | – | |
| 27 | – | |
| 28 | – | |
| 29 | – | |
| 30 | – | |
| 31 | – | |
| 32 | 30/40 | Нагрівальний елемент додаткового обігрівача |
| 33 | – | |
| 34 | – | |
| 35 | – | |
| 36 | 15 | Ліва передня фара |
| 37 | – | |
| 38 | 15 | Права передня фара |
| Реле | ||
| R1 | Реле стартера 1 | |
| R2 | Реле стартера 2 | |
| R3 | Реле звукового сигналу | |
| R4 | Реле насосу впорскування вторинного повітря | |
| R5 | Реле електроживлення модуля керування двигуном Motronic | |
| R8 | – | |
| R9 | Реле електродвигуна склоочисника 1 | |
| R10 | Реле електродвигуна склоочисника 2 | |
Окремо, поза блоком, можуть встановлюватись деякі додаткові реле, наприклад реле додаткового утеплювача.
